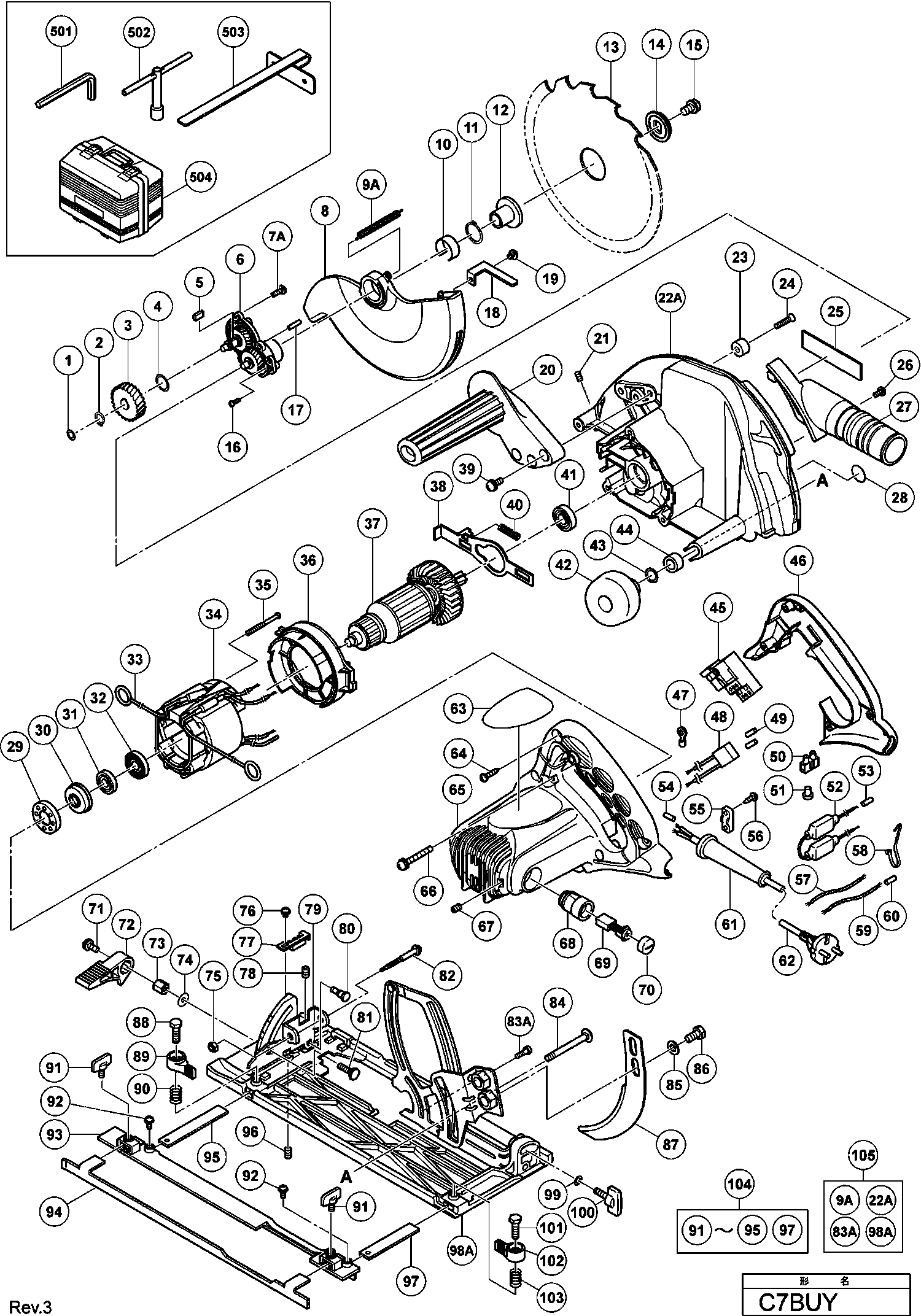

Hikoki C7BUY Zeichnungen und Teile
Auf dem Typenschild sollte die Typenbezeichnung C7BUY stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt. Hikoki Powertools ist der neue Name von Hitachi Powertools.Zeichnungen der HIKOKI C7BUY
Teileliste der Hikoki C7BUY
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
| Ring | ||||
| 1 | 991733 | Ring | € 1.02 | |
| Sicherungsring G14dmr Till 9.2012 | ||||
| 2 | 316487 | Sicherungsring G14dmr Till 9.2012 | € 1.60 | |
| First Gear | ||||
| 3 | 331756 | First Gear | € 7.99 | |
| O-ring | ||||
| 4 | 331304 | O-ring | € 1.02 | |
| Keil 4x4x10 H41sa/h90sc u.a. H45mr | ||||
| 5 | 930511 | Keil 4x4x10 H41sa/h90sc u.a. H45mr | € 2.32 | |
| Bearing Holder | ||||
| 6 | 330999 | Bearing Holder | € 53.37 | |
| Seal Lock Screw (w/washer) M4x12 | ||||
| 7A | 328628 | Seal Lock Screw (w/washer) M4x12 | € 1.02 | |
| Schutz | ||||
| 8 | 331015 | Schutz | € 12.05 | |
| Return Spring | ||||
| 9A | 337086 | Return Spring | € 1.00 | |
| SLUITRING | ||||
| 10 | 330981 | SLUITRING | € 1.02 | |
| Federscheibe | ||||
| 11 | 939548 | Federscheibe | € 4.50 | |
| Washer (a) | ||||
| 12 | 330985 | Washer (a) | € 4.86 | |
| Nicht bestellbar | ||||
| 13 | 330888 | Nicht bestellbar | ||
| Flansch | ||||
| 14 | 330986 | Flansch | € 3.05 | |
| Bolzen C7mfa | ||||
| 15 | 957749 | Bolzen C7mfa | € 1.02 | |
| Machine Screw M3 | ||||
| 16 | 331001 | Machine Screw M3 | € 1.89 | |
| Nadelrolle H65sb/h70sa Nzl) | ||||
| 17 | 998426 | Nadelrolle H65sb/h70sa Nzl) | € 1.02 | |
| Hebel | ||||
| 18 | 330977 | Hebel | € 1.02 | |
| Maschinenschraube M4x8 | ||||
| 19 | 325079 | Maschinenschraube M4x8 | € 1.60 | |
| Seitengriff | ||||
| 20 | 330973 | Seitengriff | € 4.07 | |
| Inbusschraube M5x6 Cm6/d13/u.a. Till 2.1986 | ||||
| 21 | 962782 | Inbusschraube M5x6 Cm6/d13/u.a. Till 2.1986 | € 1.00 | |
| Getriebedeckel | ||||
| 22A | 337079 | Getriebedeckel | € 20.10 | |
| Puffer C6u-c9u/c6bu/c7bu/fc6sb/ C6dd | ||||
| 23 | 961729 | Puffer C6u-c9u/c6bu/c7bu/fc6sb/ C6dd | € 1.02 | |
| Senkkopfschraube M6x20 (10st) | ||||
| 24 | 949794 | Senkkopfschraube M6x20 (10st) | € 1.60 | |
| Hitachi Schild Nc40g, C8fse | ||||
| 25 | 328922 | Hitachi Schild Nc40g, C8fse | € 1.89 | |
| Kopfschraube M4x12 M.u-scheibe (schwarz), C 8fshe | ||||
| 26 | 935196 | Kopfschraube M4x12 M.u-scheibe (schwarz), C 8fshe | € 1.00 | |
| STOF AFZUIGADAPTER | ||||
| 27 | 997247 | STOF AFZUIGADAPTER | € 7.77 | |
| Rubber Bushing | ||||
| 29 | 331006 | Rubber Bushing | € 1.89 | |
| Lagerbuchse | ||||
| 30 | 322089 | Lagerbuchse | € 4.65 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 31 | 608VVM | Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | € 5.52 | |
| Staubdichtung G12s2/g12sa2/g13sd/ G13sb2/g12sa2, | ||||
| 32 | 315877 | Staubdichtung G12s2/g12sa2/g13sd/ G13sb2/g12sa2, | € 1.02 | |
| Kohlenhalterklemme Dh28y u.a. H30pv/vb16y/dh30pc/ | ||||
| 33 | 930703 | Kohlenhalterklemme Dh28y u.a. H30pv/vb16y/dh30pc/ | € 2.32 | |
| Nicht mehr lieferbar | ||||
| 34 | 340764C | Nicht mehr lieferbar | ||
| Stator 220v-230v | ||||
| 34 | 340763E | Stator 220v-230v | € 56.10 | |
| Nicht bestellbar | ||||
| 34 | 340763F | Nicht bestellbar | ||
| Schneidschraube D5x55 | ||||
| 35 | 953174 | Schneidschraube D5x55 | € 1.00 | |
| Fan Guide | ||||
| 36 | 330971 | Fan Guide | € 3.34 | |
| Nicht bestellbar | ||||
| 37 | 360882F | Nicht bestellbar | ||
| ANKER 110-120 VOLT | ||||
| 37 | 360882C | ANKER 110-120 VOLT | € 91.44 | |
| Anker 230v | ||||
| 37 | 360882E | Anker 230v | € 91.44 | |
| Sperre | ||||
| 38 | 330976 | Sperre | € 2.03 | |
| Kopfschraube M5x16 M.u.scheibe | ||||
| 39 | 990541 | Kopfschraube M5x16 M.u.scheibe | € 1.02 | |
| Spring (a) | ||||
| 40 | 330982 | Spring (a) | € 1.02 | |
| Kugellager 6000 Vv, Cm9by, C8fse, G23ss | ||||
| 41 | 6000VV | Kugellager 6000 Vv, Cm9by, C8fse, G23ss | € 5.95 | |
| Knopf | ||||
| 42 | 324660 | Knopf | € 4.21 | |
| O-ring (p-7) C6u-c9u/c6bu/c7bu/ C6dd/fc6sb | ||||
| 43 | 676531 | O-ring (p-7) C6u-c9u/c6bu/c7bu/ C6dd/fc6sb | € 1.00 | |
| Hülse | ||||
| 44 | 319830 | Hülse | € 2.03 | |
| Schalter | ||||
| 45 | 316445 | Schalter | € 22.63 | |
| Handle Cover | ||||
| 46 | 331758 | Handle Cover | € 12.92 | |
| Kondensator C6u-c13u u.a., C 8fshe | ||||
| 48 | 930039 | Kondensator C6u-c13u u.a., C 8fshe | € 1.89 | |
| Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | ||||
| 49 | 981373 | Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | € 1.02 | |
| Schraubklemme 1-reihig Div.typen Till 10.1999 For | ||||
| 50 | 938307 | Schraubklemme 1-reihig Div.typen Till 10.1999 For | € 2.06 | |
| Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | ||||
| 51 | 959141 | Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | € 3.63 | |
| Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | ||||
| 54 | 981373 | Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | € 1.02 | |
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 55 | 937631 | Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | € 1.00 | |
| Nicht bestellbar | ||||
| 56 | 984750 | Nicht bestellbar | ||
| Verbinderkabel | ||||
| 57 | 324680 | Verbinderkabel | € 1.02 | |
| Kabelklemme Cl10sa, Cg18dal, Cg18dl | ||||
| 58A | 313505 | Kabelklemme Cl10sa, Cg18dal, Cg18dl | € 1.02 | |
| Kabelknickschutz D8.8 Div.typen, Cm5sb | ||||
| 61 | 953327 | Kabelknickschutz D8.8 Div.typen, Cm5sb | € 1.00 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| 61 | 938051 | Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | € 1.00 | |
| Nicht bestellbar | ||||
| 62 | 500214Z | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 62 | 500439Z | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 62 | 500234Z | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 62 | 500423Z | Nicht bestellbar | ||
| AANSLUITSNOER VOOR SUI | ||||
| 62 | 500248Z | AANSLUITSNOER VOOR SUI | € 38.20 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 64 | 301653 | Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | € 1.00 | |
| Gehäuse | ||||
| 65 | 331760 | Gehäuse | € 25.75 | |
| Maschinenschraube M5x40, C8fse | ||||
| 66 | 322123 | Maschinenschraube M5x40, C8fse | € 1.60 | |
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 67 | 938477 | Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | € 1.02 | |
| Buerstenhalter (2) | ||||
| 68 | 957051 | Buerstenhalter (2) | € 5.08 | |
| Kohlebürsten (1paar) C6bu/c7bu | ||||
| 69 | 999056 | Kohlebürsten (1paar) C6bu/c7bu | € 6.24 | |
| Bürstenkappe H41sa/h45ma/vb13y Vb16y/h45mr/dh40mr | ||||
| 70 | 935829 | Bürstenkappe H41sa/h45ma/vb13y Vb16y/h45mr/dh40mr | € 1.02 | |
| Verschlussschraube C7mfa | ||||
| 71 | 322260 | Verschlussschraube C7mfa | € 1.45 | |
| Lever (a) W/stopper | ||||
| 72 | 322600 | Lever (a) W/stopper | € 3.05 | |
| Befestigungsmutter | ||||
| 73 | 328048 | Befestigungsmutter | € 1.02 | |
| Unterlegscheibe | ||||
| 74 | 320975 | Unterlegscheibe | € 1.02 | |
| Mutter M5 | ||||
| 75 | 308387 | Mutter M5 | € 1.02 | |
| Machine Screw (w/sp. Washer) M4(black) | ||||
| 76 | 331003 | Machine Screw (w/sp. Washer) M4(black) | € 1.89 | |
| Klammer | ||||
| 77 | 324659 | Klammer | € 1.89 | |
| Inbusschraube C8fshe | ||||
| 78 | 319541 | Inbusschraube C8fshe | € 1.45 | |
| Bevel Plate | ||||
| 79 | 330975 | Bevel Plate | € 3.05 | |
| Step Pin D6x13 | ||||
| 80 | 320163 | Step Pin D6x13 | € 1.45 | |
| MOER | ||||
| 81 | 942808 | MOER | € 1.02 | |
| Justierschraube | ||||
| 82 | 322096 | Justierschraube | € 1.89 | |
| Special Screw M6 Since 12.2013 | ||||
| 83A | 337081 | Special Screw M6 Since 12.2013 | € 1.00 | |
| Diagonal-schraube M8 C8u/c9u/c6dd | ||||
| 84 | 303800 | Diagonal-schraube M8 C8u/c9u/c6dd | € 2.47 | |
| Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl | ||||
| 85 | 949432 | Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl | € 1.02 | |
| Bolt (h) M6x10 Sui,saf | ||||
| 86 | 331513 | Bolt (h) M6x10 Sui,saf | € 1.02 | |
| Spaltkeil | ||||
| 87 | 331016 | Spaltkeil | € 3.05 | |
| Bolt M6x10 Sui | ||||
| 88 | 331004 | Bolt M6x10 Sui | € 5.37 | |
| Hebel | ||||
| 89 | 330972 | Hebel | € 1.89 | |
| Spring (b) | ||||
| 90 | 330983 | Spring (b) | € 1.02 | |
| Flügelbolzen Dh38ms | ||||
| 91 | 307947 | Flügelbolzen Dh38ms | € 1.31 | |
| Machine Screw (w/sp. Washer) M5x12(black Sui | ||||
| 92 | 331761 | Machine Screw (w/sp. Washer) M5x12(black Sui | € 1.60 | |
| Guide Rail Adapter Sui | ||||
| 93 | 330968 | Guide Rail Adapter Sui | € 8.06 | |
| Guide Rail Plate Sui | ||||
| 94 | 330978 | Guide Rail Plate Sui | € 4.07 | |
| GELEIDERPIN | ||||
| 95 | 330979 | GELEIDERPIN | € 2.03 | |
| Stiftschraube M6x6 Selbstsich. | ||||
| 96 | 302469 | Stiftschraube M6x6 Selbstsich. | € 1.02 | |
| GELEIDERPIN | ||||
| 97 | 330980 | GELEIDERPIN | € 2.03 | |
| Grundplatte | ||||
| 98A | 337083 | Grundplatte | € 34.61 | |
| Unterlegscheibe M6 (10st), C8fse | ||||
| 99 | 949425 | Unterlegscheibe M6 (10st), C8fse | € 1.02 | |
| Flügelschraube M6x17 | ||||
| 100 | 302459 | Flügelschraube M6x17 | € 1.02 | |
| Bolt M6x10 Sui | ||||
| 101 | 331004 | Bolt M6x10 Sui | € 5.37 | |
| Hebel | ||||
| 102 | 330972 | Hebel | € 1.89 | |
| Spring (b) | ||||
| 103 | 330983 | Spring (b) | € 1.02 | |
| Gear Cover Set Includ.9a,22a,74a,89a Till 11.2013 | ||||
| 105 | 337085 | Gear Cover Set Includ.9a,22a,74a,89a Till 11.2013 | € 55.50 | |
| INBUSSLEUTEL 2,5 MM (KORT) | ||||
| 501 | 990666 | INBUSSLEUTEL 2,5 MM (KORT) | € 5.23 | |
| DOPSLEUTEL 10MM | ||||
| 502 | 940543 | DOPSLEUTEL 10MM | € 7.55 | |
| LANGSGELEIDER VOOR C6U EN C7U | ||||
| 503 | 302756 | LANGSGELEIDER VOOR C6U EN C7U | € 5.95 | |
| KUNSTSTOF KOFFER C7UY & C7BUY | ||||
| 504 | 331498 | KUNSTSTOF KOFFER C7UY & C7BUY | € 33.08 | |
