Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki C7UR'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

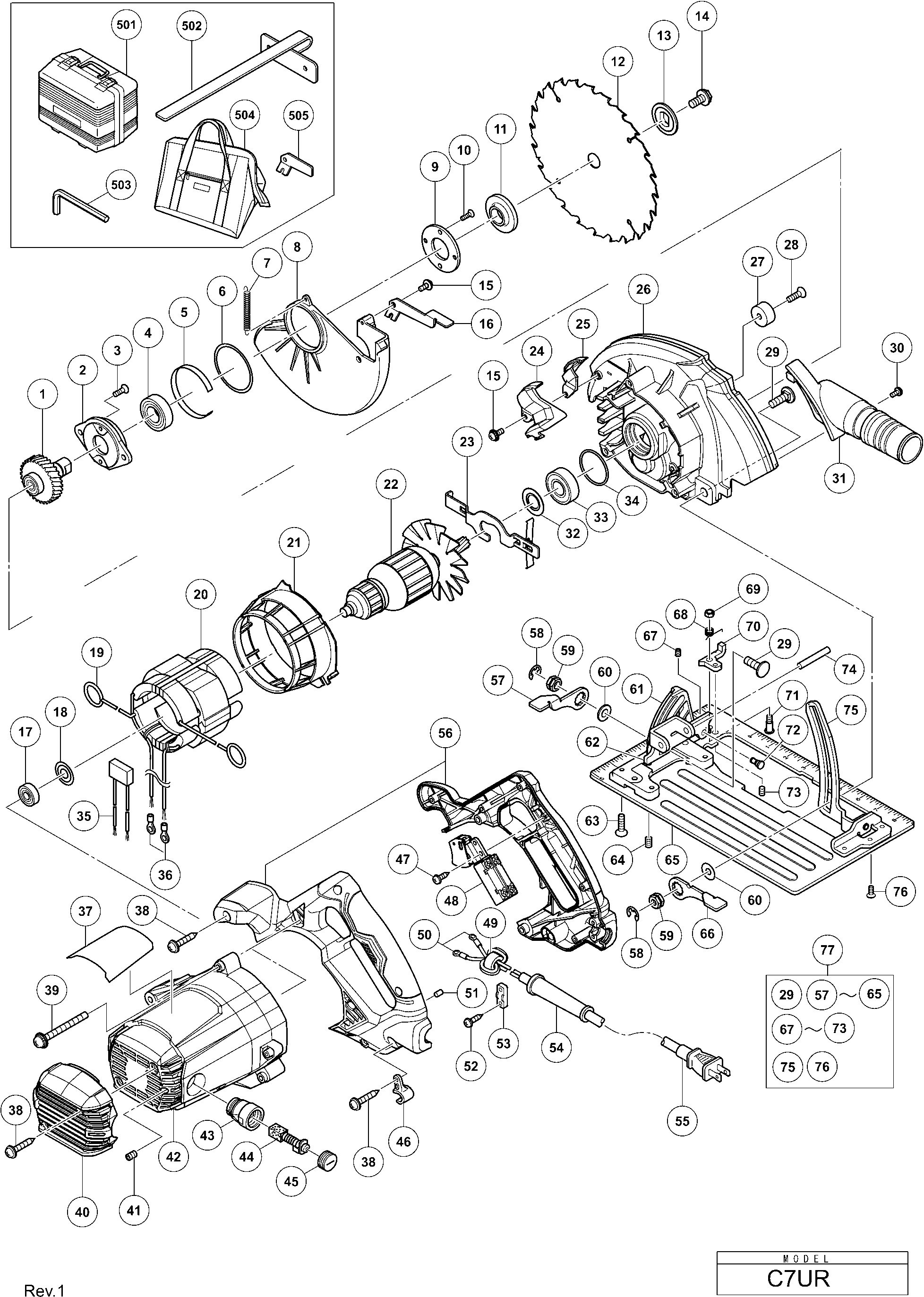

Zeichnungen der Hikoki C7UR
Teileliste der Hikoki C7UR
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Unterlegscheibe(a2) C18dmr | ||||
| *11 | 324597 | 3.15 | 3.75 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *12 | 372102 | |||
| Aufspannflansch | ||||
| *13 | 324598 | 3.15 | 3.75 | |
| STATOR ASS'Y 230-240 VOLT (MIT GERÄUSCHDÄMPFER) | ||||
| *20 | 340983F | 24.61 | 29.29 | |
| STATOR ASS'Y 110 VOLT (W/NOISE SUPPRESSOR) | ||||
| *20 | 340983B | 22.99 | 27.36 | |
| ANKER 230-240 VOLT | ||||
| *22 | 361074F | 38.09 | 45.32 | |
| ANKER 110-120 VOLT | ||||
| *22 | 361074U | 35.42 | 42.15 | |
| GEAR COVER (OLD 372763) | ||||
| *26A | 375923 | 15.90 | 18.92 | |
| Kabelschuh Div.typen | ||||
| *36 | 311741 | 1.04 | 1.23 | |
| Anschlussklemme | ||||
| *50 | 980063 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *504 | 371108M | |||
| Kabelknickschutz D8.8 Div.typen, Cm5sb | ||||
| *54 | 380090 | 1.04 | 1.24 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| *54 | 938051 | 1.04 | 1.23 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| *55 | 500247Z | 6.18 | 7.35 | |
| Achse + Zahnradset | ||||
| 1 | 372782 | 8.85 | 10.53 | |
| Lagerschale | ||||
| 2 | 372765 | 2.70 | 3.21 | |
| Senkkopfschraube M5x14 Selbstsi. Nicht mehr liefe | ||||
| 3 | 992013 | 1.05 | 1.25 | |
| Kugellager 6003 Vv | ||||
| 4 | 6003VV | 7.65 | 9.10 | |
| BUCHSE | ||||
| 5 | 373811 | 1.80 | 2.14 | |
| Ring | ||||
| 6 | 370591 | 1.04 | 1.23 | |
| Rückholfeder | ||||
| 7 | 373026 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 8 | 372758 | |||
| Unterer Schutz | ||||
| 8A | 373812 | 13.75 | 16.36 | |
| Lagerdeckel | ||||
| 9 | 302435 | 1.35 | 1.61 | |
| Senkkopfschraube M4x10 Selbstsi. | ||||
| 10 | 990430 | 1.04 | 1.23 | |
| Unterlegscheibe(a2) C18dmr | ||||
| 11 | 324597 | 3.15 | 3.75 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 12 | 372102 | |||
| Aufspannflansch | ||||
| 13 | 324598 | 3.15 | 3.75 | |
| Inbusschraube M8x15,5 C9bu2 | ||||
| 14 | 324662 | 1.95 | 2.32 | |
| Kopfschraube M4x12 M.u-scheibe (schwarz), C 8fshe | ||||
| 15 | 935196 | 1.04 | 1.23 | |
| Hebel | ||||
| 16 | 328045 | 1.20 | 1.43 | |
| Kugellager 6000 Vv, Cm9by, C8fse, G23ss | ||||
| 17 | 6000VV | 6.15 | 7.32 | |
| Ring | ||||
| 18 | 302428 | 1.04 | 1.23 | |
| Kohlenhalterklemmer Bm25y/c8u/c9u/dh50sa/sa1/sbg2 | ||||
| 19 | 937623 | 1.04 | 1.23 | |
| STATOR ASS'Y 230-240 VOLT (MIT GERÄUSCHDÄMPFER) | ||||
| 20 | 340983F | 24.61 | 29.29 | |
| STATOR ASS'Y 110 VOLT (W/NOISE SUPPRESSOR) | ||||
| 20 | 340983B | 22.99 | 27.36 | |
| Luftleitfaden | ||||
| 21 | 372743 | 1.20 | 1.43 | |
| ANKER 230-240 VOLT | ||||
| 22 | 361074F | 38.09 | 45.32 | |
| ANKER 110-120 VOLT | ||||
| 22 | 361074U | 35.42 | 42.15 | |
| Sperrhebel für C 7sb | ||||
| 23 | 320959 | 2.55 | 3.03 | |
| Luftführung (b) | ||||
| 24 | 372768 | 1.05 | 1.25 | |
| Luftführung Dh28pd | ||||
| 25 | 372767 | 1.04 | 1.23 | |
| GETR.GEH.ABDECKUNG | ||||
| 26 | 372763 | 21.45 | 25.53 | |
| Dämpfer C18dmr | ||||
| 27 | 337080 | 1.05 | 1.25 | |
| Senkkopfschraube M6x20 (10st) | ||||
| 28 | 949794 | 1.65 | 1.96 | |
| Bolzen M8 (Quadrat) | ||||
| 29 | 372774 | 1.04 | 1.23 | |
| Kopfschraube M4x12 M.u-scheibe (schwarz), C 8fshe | ||||
| 30 | 935196 | 1.04 | 1.23 | |
| STAUBABSAUGADAPTER | ||||
| 31 | 372757 | 3.00 | 3.57 | |
| Unterlegscheibe | ||||
| 32 | 980700 | 1.04 | 1.23 | |
| Kugellager 6202 Vv | ||||
| 33 | 6202VV | 7.05 | 8.39 | |
| O-RING (I.D. 34.5) | ||||
| 34 | 372783 | 1.04 | 1.23 | |
| Kabelschuh Div.typen | ||||
| 36 | 311741 | 1.04 | 1.23 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 38 | 301653 | 1.04 | 1.23 | |
| Kopfschraube M5x50 M.u.scheibe | ||||
| 39 | 997841 | 1.05 | 1.25 | |
| Abdeckkappe | ||||
| 40 | 372762 | 2.25 | 2.68 | |
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 41 | 938477 | 1.05 | 1.25 | |
| Gehäuse DUO 110 - Set | ||||
| 42 | 372759 | 14.40 | 17.14 | |
| Kohlenhalter Bm25y/p20sd/p50/ G23ss | ||||
| 43 | 938241 | 6.45 | 7.68 | |
| Kohlenbürsten (paar) G23ss | ||||
| 44 | 999038 | 9.30 | 11.07 | |
| Kohlenkappe C6u/c7u u.a. H30pv/dh30pc/ H41mb/ G23 | ||||
| 45 | 945161 | 1.20 | 1.43 | |
| Kabelhalter | ||||
| 46 | 370269 | 1.04 | 1.23 | |
| SCHRAUBE D4X10 (KUNSTSTOFFBÜGEL) | ||||
| 47 | 373166 | 1.04 | 1.23 | |
| Schalter | ||||
| 48 | 372781 | 9.75 | 11.60 | |
| Anschlussklemme | ||||
| 50 | 980063 | 1.04 | 1.23 | |
| GUMMISTIFT | ||||
| 51 | 931701 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 52 | 984750 | |||
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 53 | 937631 | 1.04 | 1.23 | |
| Kabelknickschutz D8.8 Div.typen, Cm5sb | ||||
| 54 | 380090 | 1.04 | 1.24 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| 54 | 938051 | 1.04 | 1.23 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| 55 | 500247Z | 6.18 | 7.35 | |
| Griffset (A+B) | ||||
| 56 | 373027 | 8.55 | 10.17 | |
| HEBEL (A) | ||||
| 57 | 372773 | 1.20 | 1.43 | |
| Ring | ||||
| 58 | 670514 | 1.05 | 1.25 | |
| Druckmutter M12sa2 | ||||
| 59 | 372772 | 1.35 | 1.61 | |
| Unterlegscheibe M8 (10st), C8fshe, C8fse | ||||
| 60 | 949433 | 1.05 | 1.25 | |
| FÄCHENSTAND | ||||
| 61 | 372764 | 6.30 | 7.50 | |
| Einstellplatte | ||||
| 62 | 372770 | 1.65 | 1.96 | |
| Senkkopfschraube M5x14 Selbstsi. Nicht mehr liefe | ||||
| 63 | 992013 | 1.05 | 1.25 | |
| Schlitzschraube C7mfa | ||||
| 64 | 308109 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 64A | 381655 | |||
| Grundplatte | ||||
| 65 | 372769 | 12.15 | 14.46 | |
| HEBEL | ||||
| 66 | 372745 | 1.05 | 1.25 | |
| Inbusschraube C8fshe | ||||
| 67 | 319541 | 1.50 | 1.78 | |
| Feder (b) | ||||
| 68 | 372778 | 1.04 | 1.23 | |
| Mutter M5 | ||||
| 69 | 308387 | 1.05 | 1.25 | |
| NYLON MOER M5 | ||||
| 69A | 377291 | 1.00 | 1.19 | |
| Stopperhebel | ||||
| 70 | 372776 | 1.04 | 1.23 | |
| Spezialschraube | ||||
| 71 | 372777 | 1.04 | 1.23 | |
| Stufenstift | ||||
| 72 | 372775 | 1.04 | 1.23 | |
| DICHTRIEGEL HEX. INBUSSCHRAUBE M5X8 | ||||
| 73 | 372779 | 1.04 | 1.23 | |
| Rollstift D6x40 (10st) | ||||
| 74 | 949686 | 6.75 | 8.03 | |
| GELENK | ||||
| 75 | 372771 | 2.85 | 3.39 | |
| FLACHE VERSCHLUSSSCHRAUBE M4X8 | ||||
| 76 | 328604 | 1.80 | 2.14 | |
| KOMPLETTE FUSSPLATTE | ||||
| 77 | 372785 | 25.30 | 30.11 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 372784 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 302691 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 872422 | |||
