Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki C7YA'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

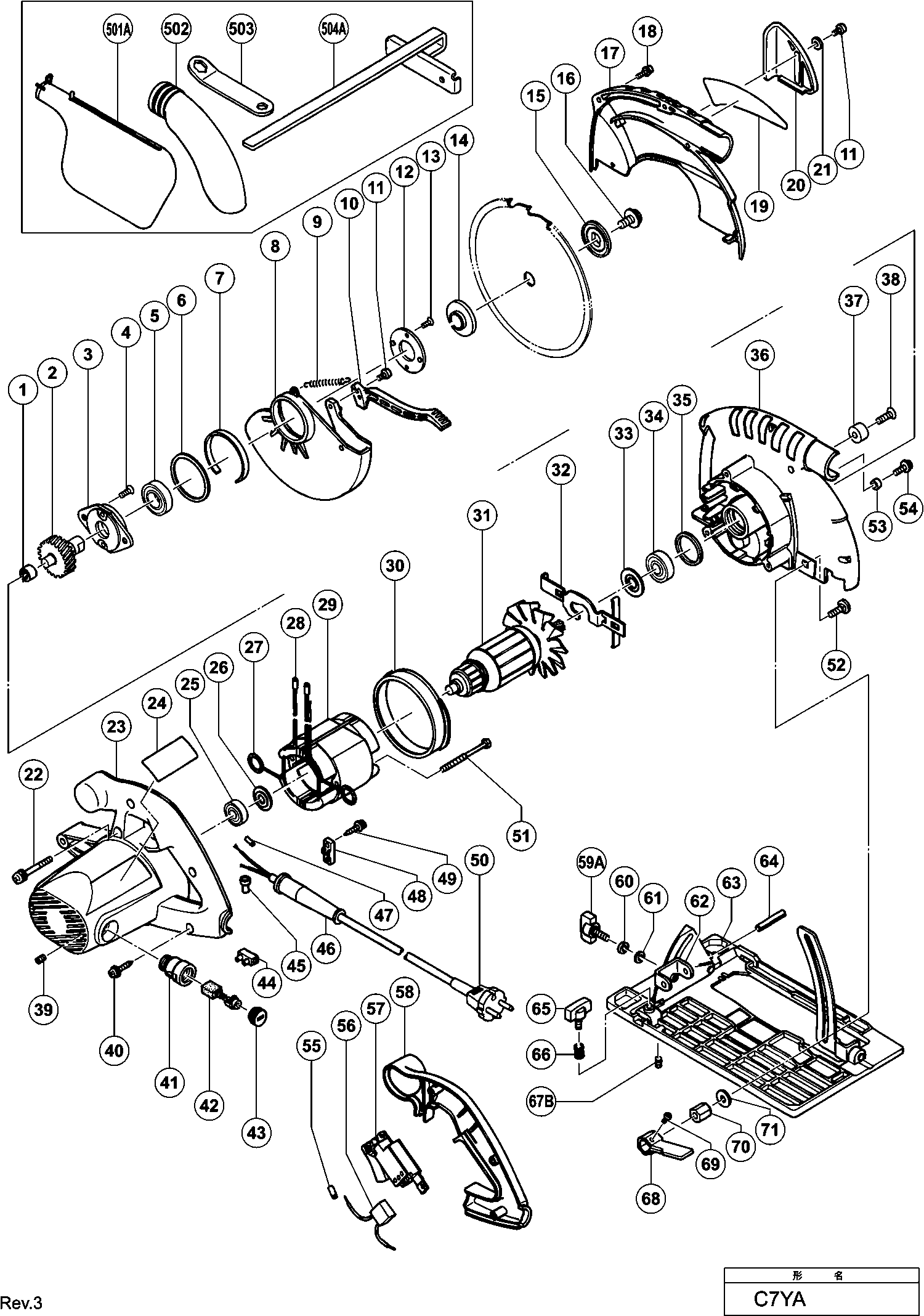

Zeichnungen der Hikoki C7YA
Teileliste der Hikoki C7YA
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Unterlegscheibe (a) C7u | ||||
| *14 | 302444 | 3.90 | 4.64 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *29 | 340199G | |||
| Anker 230v | ||||
| *31 | 360187E | 116.74 | 138.92 | |
| Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | ||||
| *46 | 940778 | 2.10 | 2.50 | |
| Kabelknickschutz D8.2 Div.typen H41mb, G23ss | ||||
| *46 | 958049 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *50 | 500474Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1 | 982027 | |||
| NADELLAGER | ||||
| 1A | 373278 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 2 | 302436 | |||
| Lagerhalter Mod-bm | ||||
| 3 | 302433 | 2.55 | 3.03 | |
| Senkkopfschraube M5x14 Selbstsi. Nicht mehr liefe | ||||
| 4 | 992013 | 1.05 | 1.25 | |
| Kugellager 6003 Vv | ||||
| 5 | 6003VV | 7.65 | 9.10 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 6 | 319524 | |||
| Hülse (ALT 961807Z) | ||||
| 7 | 961807 | 2.15 | 2.56 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 8 | 319291 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 9A | 371799 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 9B | 328626 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 10 | 319292 | |||
| Kopfschraube M4x8 M.federring Since D106801 | ||||
| 11 | 958523 | 1.04 | 1.23 | |
| Lagerdeckel | ||||
| 12 | 302435 | 1.35 | 1.61 | |
| Senkkopfschraube M4x10 Selbstsi. | ||||
| 13 | 990430 | 1.04 | 1.23 | |
| Unterlegscheibe (a) C7u | ||||
| 14 | 302444 | 3.90 | 4.64 | |
| Spannscheibe (b) C6u/bu/c7u/bu/ Fc6sb/c6dd | ||||
| 15 | 302423 | 2.10 | 2.50 | |
| Sechskantschraube M8x15,5 M.flan. | ||||
| 16 | 302427 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 17 | 319288 | |||
| Kopfschraube M4x12 M.federring | ||||
| 18 | 951039 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 20 | 319289 | |||
| Ring | ||||
| 21 | 319290 | 1.05 | 1.25 | |
| Kopfschraube M5x45 M.u-scheibe | ||||
| 22 | 302434 | 1.04 | 1.23 | |
| Gehaeuse | ||||
| 23 | 302421 | 22.96 | 27.33 | |
| Kugellager 6000 Vv, Cm9by, C8fse, G23ss | ||||
| 25 | 6000VV | 6.15 | 7.32 | |
| Ring | ||||
| 26 | 302428 | 1.04 | 1.23 | |
| Kohlenhalterklemmer Bm25y/c8u/c9u/dh50sa/sa1/sbg2 | ||||
| 27 | 937623 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 29 | 340199G | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 30 | 302430 | |||
| Anker 230v | ||||
| 31 | 360187E | 116.74 | 138.92 | |
| Sperrhebel für C 7sb | ||||
| 32 | 302431 | 4.20 | 5.00 | |
| Staubscheibe (b) H45mr/dh40mr | ||||
| 33 | 302429 | 1.05 | 1.25 | |
| Kugellager 6201 Vv | ||||
| 34 | 6201VV | 6.45 | 7.68 | |
| Gummiring (1) | ||||
| 35 | 302432 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 36 | 319287 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 36A | 371109 | |||
| Puffer C6u-c9u/c6bu/c7bu/fc6sb/ C6dd | ||||
| 37 | 961729 | 1.05 | 1.25 | |
| Senkkopfschraube M6x20 (10st) | ||||
| 38 | 949794 | 1.65 | 1.96 | |
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 39 | 938477 | 1.05 | 1.25 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 40 | 301653 | 1.04 | 1.23 | |
| Kohlekasten Zsb | ||||
| 41 | 983362 | 6.45 | 7.68 | |
| Kohlenbürsten (paar) G23ss | ||||
| 42 | 999038 | 9.30 | 11.07 | |
| Kohlenkappe C6u/cr12v u.a.. | ||||
| 43 | 961781 | 2.55 | 3.03 | |
| Verbinder 50091 (10st) Div.typen | ||||
| 45 | 959140 | 3.30 | 3.93 | |
| Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | ||||
| 46 | 940778 | 2.10 | 2.50 | |
| Kabelknickschutz D8.2 Div.typen H41mb, G23ss | ||||
| 46 | 958049 | 1.04 | 1.23 | |
| Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | ||||
| 47 | 981373 | 1.05 | 1.25 | |
| Kabelklemme Div.typen, Cm9uby, G23ss | ||||
| 48 | 960266 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 49 | 984750 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 50 | 500474Z | |||
| Schneidschraube D5x65 (div.typen) | ||||
| 51 | 960251 | 1.05 | 1.25 | |
| Mutter | ||||
| 52 | 942808 | 1.05 | 1.25 | |
| Abstandsrohr M4 | ||||
| 53 | 311837 | 1.04 | 1.23 | |
| Schraube M4X14 | ||||
| 54 | 311836 | 1.04 | 1.23 | |
| Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | ||||
| 55 | 981373 | 1.05 | 1.25 | |
| Kondensator C6u-c13u u.a., C 8fshe | ||||
| 56 | 930039 | 1.95 | 2.32 | |
| SCHALTER (1P-PFEILERART) OHNE SPERRE | ||||
| 57 | 302446 | 17.88 | 21.27 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 58 | 302422 | |||
| Flügelschraube M6x20 | ||||
| 59A | 328923 | 1.50 | 1.78 | |
| Federscheibe M6 (10st), C8fshe, C8fse, Cg18dal, C | ||||
| 60 | 949455 | 1.05 | 1.25 | |
| Unterlegscheibe M6 (10st), C8fse | ||||
| 61 | 949425 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 62 | 306082 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 63 | 319293 | |||
| Rollstift D6x40 (10st) | ||||
| 64 | 949686 | 6.75 | 8.03 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 65 | 302697 | |||
| Feder M8/m8v/m12sa/m12v, C8fse | ||||
| 66 | 947859 | 1.04 | 1.23 | |
| Schlitzschraube C7mfa | ||||
| 67B | 308109 | 1.04 | 1.23 | |
| Klemmhebel | ||||
| 68 | 302440 | 1.80 | 2.14 | |
| Schraube M4x6 (schwarz) Nc40g | ||||
| 69 | 303631 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 70 | 302441 | |||
| Ring | ||||
| 71 | 961482 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501A | 961523 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 319297 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 957683 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 504A | 302691 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601A | 302691 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 319383 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 306081 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 319294 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 306083 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 303869 | |||
| Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl | ||||
| 607 | 949432 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 306082 | |||
