Zeichnungen der Hikoki C8FSHE


Teilezeichnung 1

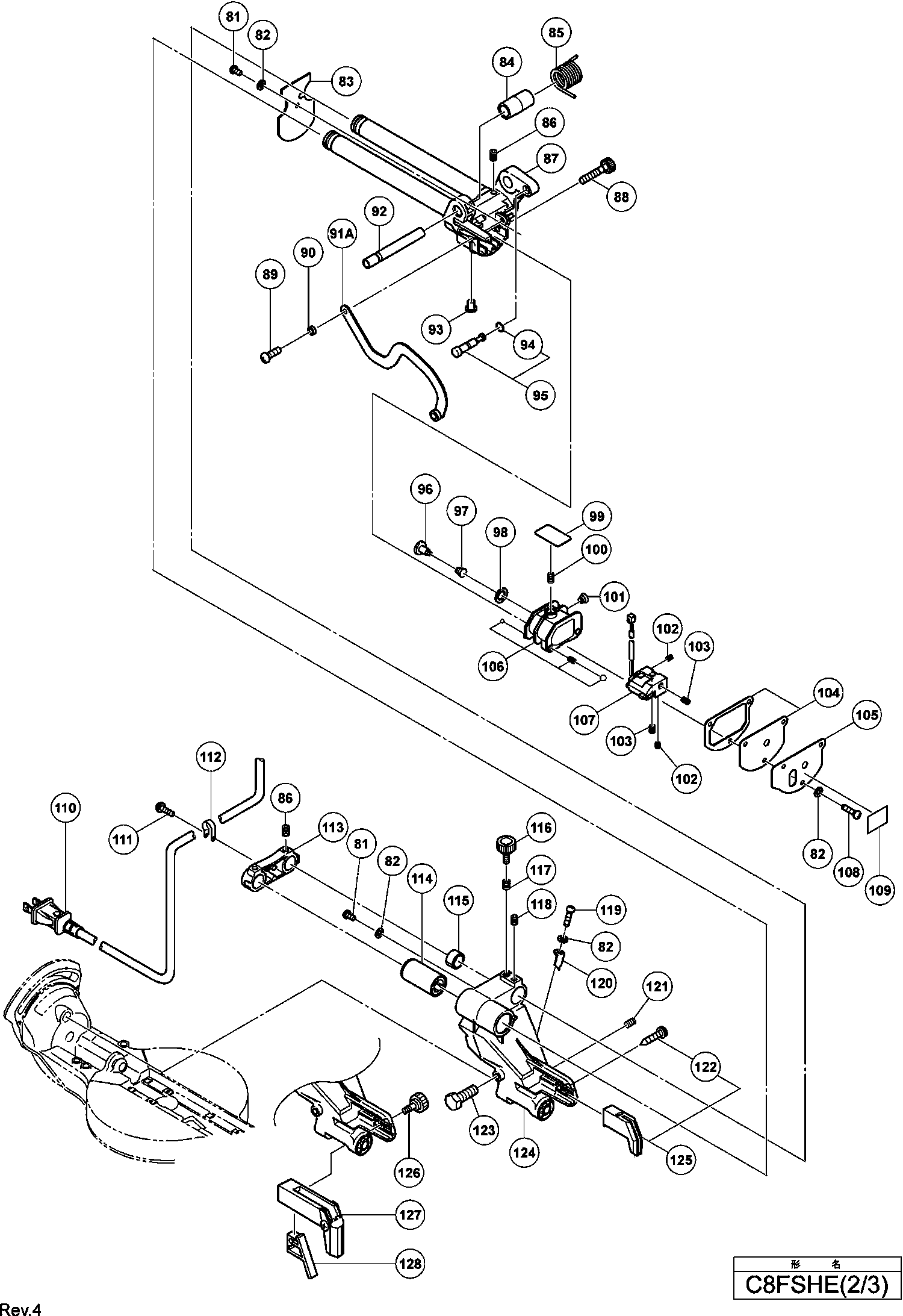

Teilezeichnung 2

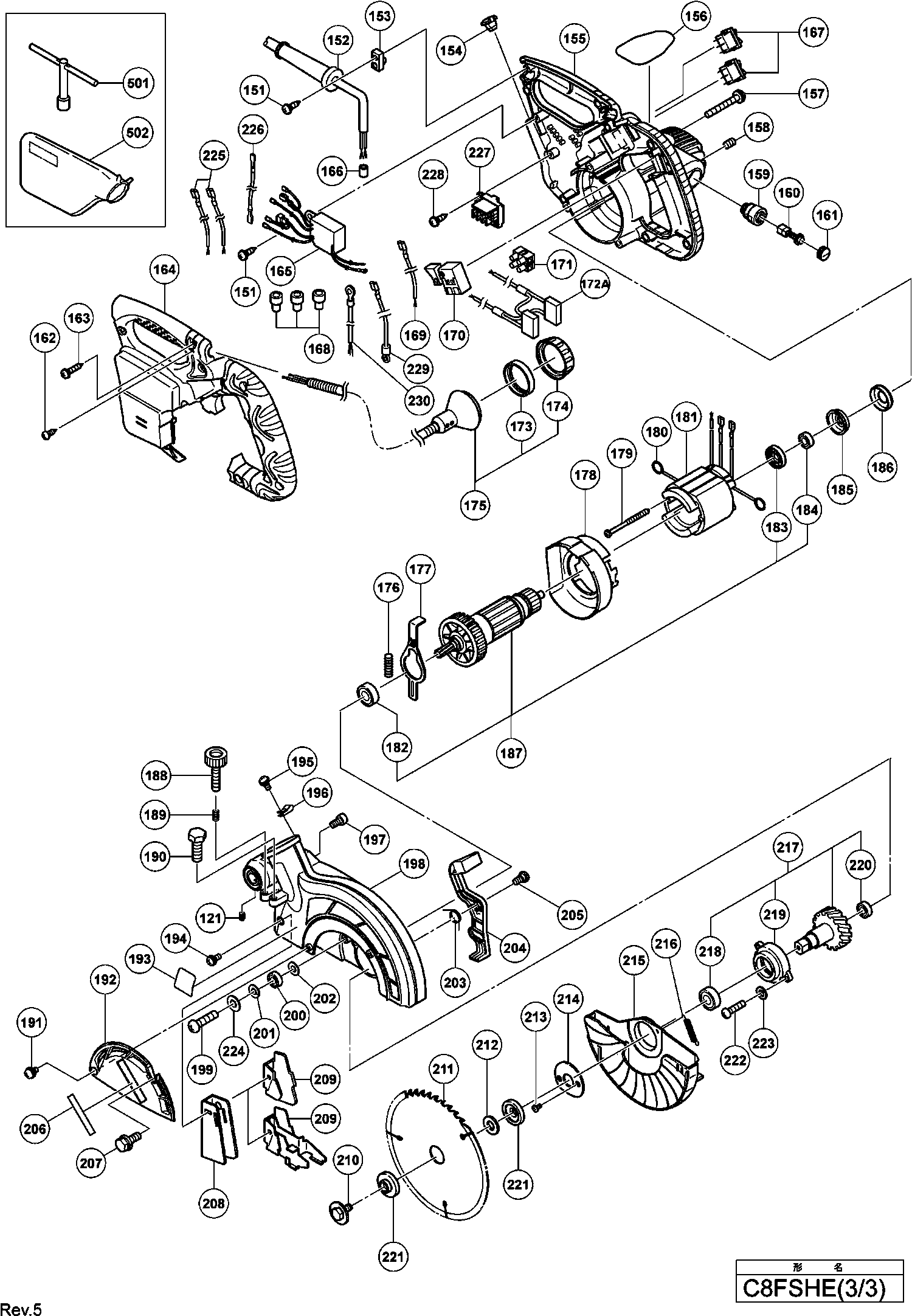

Teilezeichnung 3

Teileliste der Hikoki C8FSHE

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Kopfschraube M4x12 M.u-scheibe (schwarz), C 8fshe
1 935196 1.04 1.23

Klemmhebel C10fsh, C8fse
2 312488 9.21 10.96

Bolzen (linke Hand) D10 C8fshe, C8fse
3 329409 4.20 5.00

Ring
4 965077 1.05 1.25

Stellstift C8fshe, C8fse
5 325028 4.20 5.00

O-ring (1ap12) Cr12v/cr24dv, C8fse
6 996407 1.05 1.25

Kopfschraube M4x 8 (10st) C8fshe, C8fse
7 949215 1.05 1.25

Unterlegschreibe M4 (10st), C8fshe, C8fse
8 949429 1.05 1.25

Gelenkwelle (a)
9 320141 10.20 12.14

Skala (b) C8fshe, C8fse
10 329417 2.10 2.50

Gleitschiene (a) C8fshe, C8fse
11 329408 1.20 1.43

Feder C8fshe, C8fse
12 312481 2.55 3.03

Drehtisch
13 329422 87.45 104.07

Schaft (b) C8fshe, C8fse
14 329418 3.00 3.57

Unterlegscheibe M12 (10st) Cb75f, C8fse
15 949437 1.95 2.32

Kopfschraube M4x12 (10st),c8fshe, C8fse
16 949217 1.05 1.25

Anzeige C10fsh, C 8fshe, C8fse
17 321329 1.65 1.96

Maschinenschraube M6x16 (10 St), C8fshe
18 949256 1.35 1.61

Tischeinlage C8fshe, C8fse
19 329421 2.10 2.50

Abstandhalter (a) C8fshe, C8fse
20 321342 1.65 1.96

Schaft (a) C8fshe, C8fse
21 329416 1.20 1.43

Ring
22 673489 1.04 1.23

Nicht mehr lieferbar
23 322283

Umschaltwelle C8fshe, C8fse
24 321339 1.80 2.14

Hebel C8fshe, C8fse
25 321338 1.65 1.96

Feder (d) C8fshe, C8fse
26 321340 1.80 2.14

Schaft (c) C8fshe, C8fse
28 329415 2.10 2.50

Kopfschraube M6x6 C8fshe, C8fse
29 987860 1.05 1.25

Feder (e) C8fshe, C8fse
30 321417 3.45 4.11

Stopper C8fshe, C8fse
31 322280 4.95 5.89

Abdeckung
32 324395 1.50 1.78

Druckscheibe Sv12sf/vb13y, C8fshe, C8fse
33 875249 1.35 1.61

Stiftabdeckung C8fshe, C8fse
34 321336 1.65 1.96

Knaufschraube M10x66, C8fc, C8fshe, C8fse
35 302522 9.60 11.42

Flügelschraube M6x15, C8fshe, C8fse
36 301806 1.05 1.25

Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl
38 949432 1.05 1.25

Schraubstockstange C8fshe, C8fse
39 329859 2.10 2.50

Klemmplatte
40 302532 2.40 2.86

MACHINESCHROEF M4X10 (10 STUKS) (OUD 949216Z)
41 949216 1.05 1.25

Nicht mehr lieferbar
42 329860

Schraube M8x35 (10stk), C8fshe, C8fse
43 949678 2.55 3.03

Federscheibe M8 (10st), C8fshe, Cm9by, C8fse
44 949457 1.05 1.25

Unterlegscheibe M8 (10st), C8fshe, C8fse
45 949433 1.05 1.25

VLEUGELBOUT (A)
46 307937 1.05 1.25

Anschlag (b) C8fshe, C8fse
47 329420 13.35 15.89

Halter
52 998844 7.95 9.46

Schraube M6x10 (10stk), C8fshe, C8fse
53 949610 1.20 1.43

Gleitschiene C8fshe, C8fse
54 324400 1.50 1.78

Anschlag (a) C8fshe, C8fse
55 329419 14.70 17.49

Grundplatte
56 329414 113.99 135.65

VOET RUBBER
57 323606 1.05 1.25

Skala (a) C8fshe, C8fse
58 315210 5.85 6.96

Kopfschraube M4x 8 (10st) C8fshe, C8fse
81 949215 1.05 1.25

Unterlegschreibe M4 (10st), C8fshe, C8fse
82 949429 1.05 1.25

Nicht mehr lieferbar
83 329491

Huelse
84 322889 1.05 1.25

Feder C8fshe, C8fse
85 329410 9.60 11.42

Nicht mehr lieferbar
86 961554

Gelenk (a) C8fshe, C8fse Includ.86,113
87 329427 117.84 140.23

Justierung
88 319270 5.85 6.96

Kopfschraube M5x12 (10st), C8fse
89 949237 1.05 1.25

Abstandhalter C10fsb, C8fshe, C8fse
90 998980 1.04 1.23

Verbindung C8fshe, C8fse
91A 329411 7.35 8.75

Gelenkwelle (a)
92 320141 10.20 12.14

VOET RUBBER
93 323606 1.05 1.25

O-ring (p-6), C8fshe, C8fse
94 984528 1.05 1.25

Haltestift Kompl. C8fs (inkl.pos.nr.44), C8fse In
95 302518 4.50 5.36

Kupplungsschraube C10fsh
96 305180 4.50 5.36

Kupplungsfeder C10fsh
97 305179 1.05 1.25

Passscheibe (b) To.5, C 8fshe
98 962614 1.04 1.23

Platte (b) C8fshe
99 319268 1.65 1.96

Feder C8fshe
100 319267 1.50 1.78

Kupplungsfeder C10fsh
101 305179 1.05 1.25

Feder C8fshe
102 319267 1.50 1.78

Inbusschraube C8fshe
103 319541 1.50 1.78

Abdeckung (a) C8fshe
104 319271 15.54 18.49

Platte (a) C8fshe
105 322291 3.30 3.93

Halter (b) C8fshe
106 319269 7.80 9.28

Lasermarkierer C8fshe
107 329863 43.18 51.38

Kopfschraube M4x12 (10st),c8fshe, C8fse
108 949217 1.05 1.25

Nicht mehr lieferbar
110 500234Z

Nicht mehr lieferbar
110 500247Z

Nicht mehr lieferbar
110 500423Z

Nicht mehr lieferbar
110 500434Z

Nicht mehr lieferbar
110 500435Z

Nicht mehr lieferbar
110 500439Z

Nicht mehr lieferbar
110 500455Z

Nicht mehr lieferbar
110 500456Z

Kopfschraube M4x12 M.u-scheibe (schwarz), C 8fshe
111 935196 1.04 1.23

Nylonklammer C8fc/fs, C8fse
112 948193 1.05 1.25

Nylonklammer C8fshe, C8fse
112 948614 1.05 1.25

Halter
113 329492 7.95 9.46

Lagerbuchse
114 329424 30.80 36.65

Unterlegscheibe
115 326141 7.80 9.28

KNOP M6X25
116 324418 3.00 3.57

Feder M8/m8v/m12sa/m12v, C8fse
117 947859 1.04 1.23

Schraube M6x10, C8fshe, C8fse
118 307956 1.05 1.25

Kopfschraube M4x12 (10st),c8fshe, C8fse
119 949217 1.05 1.25

Anzeige C10fsh, C 8fshe, C8fse
120 321329 1.65 1.96

Inbusschraube M6x8 C8fshe, C8fse
121 301575 1.05 1.25

Schneidschraube D5x25 M.flansch (schwarz), C8fshe
122 305558 1.04 1.23

Nicht mehr lieferbar
123 303409

Halter (a) C8fshe, C8fse
124 329428 72.19 85.90

Halter
125 324372 7.50 8.92

Knop Bout
126 998879 1.05 1.25

Schutz (a) C10fsh For Europe,model (s)
127 321333 11.85 14.10

Halter
128 321394 1.65 1.96

Nicht mehr lieferbar
151 984750

Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse
152 938051 1.04 1.23

Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse
153 937631 1.04 1.23

Kabelbuchse C10fch, C 8fshe
154 319349 1.50 1.78

Gehäuse
155 329490 34.24 40.74

Maschinenschraube M5x40, C8fse
157 322123 1.65 1.96

Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23
158 938477 1.05 1.25

Kohlekasten Zsb
159 957571 2.40 2.86

Kohlebürste (1 Paar) C8fshe, C8fse
160 999001 6.75 8.03

Kohlekappe G12sa/g13sb u.a. Cl10sa, C8fshe, C8fse
161 931266 1.04 1.23

Schneidschraube (klasse 2) D4x14, C 8fshe
162 303970 1.05 1.25

Schneidschraube D4x20 Mit Flansch (schwarz), C8fs
163 301653 1.04 1.23

Handgriffabdeckung C8fshe, C8fse
164 329438 15.81 18.82

Schaltnetzteil, C 8fshe
165 329488 49.36 58.74

Schalter
165 336581 20.08 23.89

Eisenring C8fshe, C8fse For Europe,aus,ina,model
166 324518 12.15 14.46

Schalter
167 319503 12.60 14.99

Verbinder 50092 (10st) Div.typen (usa, Can), C8fs
168 959141 3.75 4.46

Verbinderkabel (g) C8fshe, C8fse
169 329461 2.10 2.50

Schalter
170 324424 6.45 7.68

Schraubklemme 2-reihig Div.typen, C8fshe, C8fse
171 958308Z 5.55 6.60

CONDENSATOR
172A 336582 6.00 7.14

Klarsichtdeckel, C 8fshe
173 329821 6.75 8.03

Ring
174 322375 6.75 8.03

Beleuchtung kpl. (h), C 8fshe Includ.173,174
175 329489 20.63 24.54

Feder C8fshe, C8fse
176 323433 1.80 2.14

Sperrhebel 8fshe, C8fse
177 323432 5.10 6.07

Luftführung C8fshe, C8fse
178 329436 2.10 2.50

Sechskantmutter D4x60, C8fshe, C8fse
179 960108 1.04 1.23

Kohlenhalterklemme Fg12sa u.a., C8fshe, C8fse
180 931867 1.05 1.25

Stator Ass'y220230vol C8fshe Includ.180
181 340729E 32.31 38.45

Veld 220-230 Volt
181 340729G 26.40 31.42

Kugellager 6000 Vv, Cm9by, C8fse, G23ss
182 6000VV 6.15 7.32

Staubdichtung G12s2/g12sa2/g13sd/ G13sb2/g12sa2,
183 315877 1.05 1.25

Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb
184 608VVM 5.70 6.78

Lagerbuchse
185 322089 4.80 5.71

Gummimuffe, C8fshe, C8fse
186 322090 1.80 2.14

Anker 230v
187 360839E 41.80 49.74

Anker 230v
187 360839G 36.44 43.36

Knopf
188 961468 1.35 1.61

Haltefeder
189 988821 3.60 4.28

Nicht mehr lieferbar
190 303409

Kopfschraube M5x8 M.u-scheibe C8fshe, C8fse
191 996274 1.05 1.25

Achsabdeckung
192 329425 4.50 5.36

Kopfschraube M4x12 M.u-scheibe (schwarz), C 8fshe
194 935196 1.04 1.23

Kopfschraube M4x12 M.u-scheibe (schwarz), C 8fshe
195 935196 1.04 1.23

Nylonclip C10fch, C 8fshe
196 980523 1.05 1.25

Inbusschraube Mit Dichtung M5x10, C8fshe, C8fse
197 877839 1.05 1.25

Getriebegehaeuse
198 329431 83.60 99.48

Maschinenschraube M6x25 (10 Stück) C8fshe, C8fse
199 949260 1.35 1.61

Kugellager 606zzm, C8fse
200 606ZZM 15.40 18.33

Federscheibe M6 (10st), C8fshe, C8fse, Cg18dal, C
201 949455 1.05 1.25

Unterlegscheibe M6 (10st), C8fse
202 949425 1.05 1.25

Sperrhebelfeder C8fshe, C8fse For Europe,aus,mode
203 329463 1.20 1.43

Sperrhebel C8fshe, C8fse For Europe,aus,model (s)
204 329462 5.10 6.07

Spezialschraube M6, C8fse For Europe,aus,model (s
205 322950 1.05 1.25

Hitachi Schild Nc40g, C8fse
206 328922 1.95 2.32

Bolzenschraube M6x16 mit Unterlegscheibe schwarz,
207 308259 1.05 1.25

Staubführung C8fshe, C8fse
208 321364 1.80 2.14

Guide Holder
209 335780 2.70 3.21

Sechskantschraube M7x17,5 (links) (mit U-scheibe)
210 998335 1.05 1.25

Distanzring (a) D30 C8fc/fs, C8fse For Europe,aus
212 974663Z 4.66 5.55

Stellring (b) C10fch, C8she, C8fse Except For Eur
212 976819 4.80 5.71

Senkkopfschraube M4x10 (10st), C8fshe, C8fse
213 949322 1.05 1.25

Abdeckung
214 307731 2.55 3.03

Pendelschutzhaube C8fshe, C8fse
215 329412 27.23 32.40

Rückholfeder C18dmr, C8fshe, C8fse
216 317203 3.30 3.93

AS KOMPLEET
217 329432 24.75 29.45

KOGELLAGER 6003VVCM (NYLON RETAINER)
218 327694 5.25 6.25

Halter für Führungsschiene, C8fshe, C8fse
219 329435 6.45 7.68

Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb
220 608VVM 5.70 6.78

FLENS (D)
221 308789 15.84 18.85

Kopfschraube M5x20 (10st) C8fshe, C8fse
222 949241 1.35 1.61

Federscheibe M5 (10st), C8fshe, C8fse
223 949454 1.04 1.23

Scheibe (g) Cr13va
224 318452 1.20 1.43

Verbinderkabel
225 324458 1.65 1.96

Nicht mehr lieferbar
226 330137

Controller
227 336578 49.78 59.23

Schneidschraube D4x12, Cm9uby For Sin,hkg,chn
228 305720 1.05 1.25

Verbinderkabel
229 336579 2.10 2.50

Verbinderkabel
230 336580 1.04 1.23

Nicht mehr lieferbar
501 940543

Nicht mehr lieferbar
502 322955

Gewindemutter M6, C8fse, Nr90aa
601 963837 1.05 1.25

Platte
602 329465 1.20 1.43

UNTERZAUN
603 330138 20.00 23.80

Senkkopfschraube M6x25 (10st), C8fshe, C8fse
604 949342 1.65 1.96

Nicht mehr lieferbar
605 329464

Nicht mehr lieferbar
606 321374

Knop M6 X 32
607 960017 1.65 1.96

Nicht mehr lieferbar
608 321390

Flügelschraube M6x15, C8fshe, C8fse
610 301806 1.05 1.25

Nicht mehr lieferbar
611 322957

Knaufschraube M6x11 C8fc/fs
612 998836 1.65 1.96

Unterlegscheibe (h)
614 306985 1.05 1.25

Gummifuss C8fs
615 964851 1.05 1.25

Kopfschraube M4x10 M.u-scheibe (schwarz)
616 304043 1.05 1.25

Schraubstockstange C10fch
617 318967 3.00 3.57

Nicht mehr lieferbar
618 321551

Nicht mehr lieferbar
619 329782

Stopper C10fch
620 974561 7.05 8.39

Flügelbolzen M6x20 (10stk)
621 949404 7.65 9.10

Nicht mehr lieferbar
622 321390

Flügelschraube M6x15, C8fshe, C8fse
624 301806 1.05 1.25

Nicht mehr lieferbar
625 321373

Nicht mehr lieferbar
627 321549

Flügelmutter M6 (10st)
628 949313 4.65 5.53

Mutter M6 (10st) Cg18dl For Europe (sl),usa,can
629 949556 1.05 1.25

Ring
630 967329 1.05 1.25

Nicht mehr lieferbar
631A 322047

Inbusschraube C8fshe
632 996283 1.80 2.14

Nicht mehr lieferbar
633 321553

Nicht mehr lieferbar
634 998840

Nicht mehr lieferbar
635 998858

Nicht mehr lieferbar
636 998859

Nicht mehr lieferbar
637 339237

Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
