Hikoki C9BU2 Zeichnungen und Teile
Genaue Typennummer:
C9BU2
C9BU2

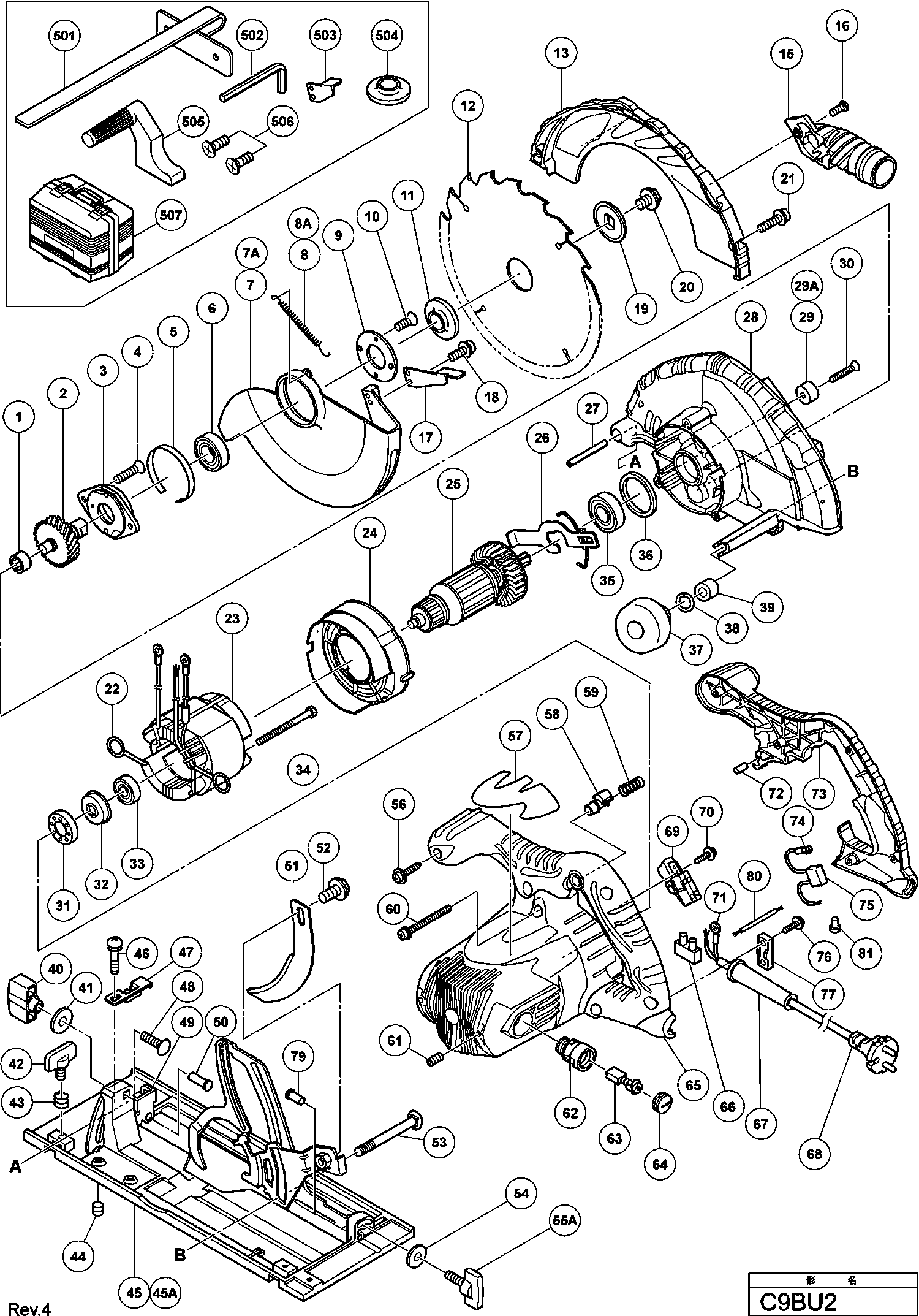

Zeichnungen der HIKOKI C9BU2
Teileliste der HIKOKI C9BU2
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Nadellager Hk 1212 C9u/g23u/ua/ub | ||||
| 1 | 673002 | Nadellager Hk 1212 C9u/g23u/ua/ub | € 4.14 | |
| Getriebewelle | ||||
| 2 | 303789 | Getriebewelle | € 24.87 | |
| LAGERHOUDER | ||||
| 3 | 303790 | LAGERHOUDER | € 8.43 | |
| Senkkopfschraube M6x14 Selbstsi. | ||||
| 4 | 303797 | Senkkopfschraube M6x14 Selbstsi. | € 1.00 | |
| Ausgleichblech C9u | ||||
| 5 | 998887 | Ausgleichblech C9u | € 8.85 | |
| Kugellager 6203vv | ||||
| 6 | 6203VV | Kugellager 6203vv | € 7.43 | |
| Nicht mehr lieferbar | ||||
| 7 | 325353 | Nicht mehr lieferbar | ||
| Beschermkap (oud 325353) | ||||
| 7A | 337187 | Beschermkap (oud 325353) | € 13.61 | |
| Nicht mehr lieferbar | ||||
| 8 | 303805 | Nicht mehr lieferbar | ||
| Return Spring (old 303805) | ||||
| 8A | 337188 | Return Spring (old 303805) | € 2.86 | |
| Lagerdeckel C9u | ||||
| 9 | 303804 | Lagerdeckel C9u | € 2.00 | |
| Senkkopfschraube M5x14 Selbstsi. Nicht mehr liefe | ||||
| 10 | 992013 | Senkkopfschraube M5x14 Selbstsi. Nicht mehr liefe | € 1.00 | |
| Spannscheibe (a) C6u-c9u/ C6bu/c7bu/fc6sb/c6dd | ||||
| 11 | 302476 | Spannscheibe (a) C6u-c9u/ C6bu/c7bu/fc6sb/c6dd | € 2.43 | |
| Nicht mehr lieferbar | ||||
| 12 | 303810 | Nicht mehr lieferbar | ||
| Schutz | ||||
| 13 | 325354 | Schutz | € 13.35 | |
| Nicht mehr lieferbar | ||||
| 15 | 324669 | Nicht mehr lieferbar | ||
| Spezialbolzen Sv13ya | ||||
| 16 | 324139 | Spezialbolzen Sv13ya | € 1.57 | |
| Nicht mehr lieferbar | ||||
| 17 | 302464 | Nicht mehr lieferbar | ||
| Lever (oud 302464) | ||||
| 17A | 370542 | Lever (oud 302464) | € 0.99 | |
| Kopfschraube M4x10 M.u-scheibe (schwarz) | ||||
| 18 | 304043 | Kopfschraube M4x10 M.u-scheibe (schwarz) | € 1.00 | |
| Spannscheibe (b) C6u/bu/c7u/bu/ Fc6sb/c6dd | ||||
| 19 | 302423 | Spannscheibe (b) C6u/bu/c7u/bu/ Fc6sb/c6dd | € 2.00 | |
| Inbusschraube M8x15,5 C9bu2 | ||||
| 20 | 324662 | Inbusschraube M8x15,5 C9bu2 | € 1.86 | |
| Schraube M4x14 | ||||
| 21 | 305691 | Schraube M4x14 | € 1.00 | |
| Kohlenhalterklemmer Bm25y/c8u/c9u/dh50sa/sa1/sbg2 | ||||
| 22 | 937623 | Kohlenhalterklemmer Bm25y/c8u/c9u/dh50sa/sa1/sbg2 | € 0.99 | |
| Stator C9bu2 Includ.22 | ||||
| 23 | 340661E | Stator C9bu2 Includ.22 | € 53.54 | |
| Ventilatorführung C9u2 | ||||
| 24 | 325352 | Ventilatorführung C9u2 | € 1.00 | |
| ANKER 110 VOLT | ||||
| 25 | 360778C | ANKER 110 VOLT | € 113.49 | |
| Anker C9bu2 | ||||
| 25 | 360778E | Anker C9bu2 | € 73.43 | |
| Arretierhebel C9u | ||||
| 26 | 303793 | Arretierhebel C9u | € 4.43 | |
| Rollstift D8x50 (10st) | ||||
| 27 | 949884 | Rollstift D8x50 (10st) | € 10.14 | |
| Getriebegehaeuse | ||||
| 28 | 325350 | Getriebegehaeuse | € 56.81 | |
| Puffer C6u-c9u/c6bu/c7bu/fc6sb/ C6dd | ||||
| 29 | 961729 | Puffer C6u-c9u/c6bu/c7bu/fc6sb/ C6dd | € 1.00 | |
| Cushion | ||||
| 29A | 337097 | Cushion | € 1.14 | |
| Senkkopfschraube M6x20 (10st) | ||||
| 30 | 949794 | Senkkopfschraube M6x20 (10st) | € 1.57 | |
| Gummibuchse | ||||
| 31 | 325356 | Gummibuchse | € 1.00 | |
| Lagerbuchse | ||||
| 32 | 325355 | Lagerbuchse | € 2.86 | |
| Kugellager 6000 Vv, Cm9by, C8fse, G23ss | ||||
| 33 | 6000VV | Kugellager 6000 Vv, Cm9by, C8fse, G23ss | € 5.85 | |
| Schneidschraube D5x65 (div.typen) | ||||
| 34 | 960251 | Schneidschraube D5x65 (div.typen) | € 1.00 | |
| Kugellager 6202 Vv | ||||
| 35 | 6202VV | Kugellager 6202 Vv | € 6.71 | |
| Gummiring (1) | ||||
| 36 | 303792 | Gummiring (1) | € 1.00 | |
| Knopf | ||||
| 37 | 324660 | Knopf | € 4.14 | |
| O-ring (p-7) C6u-c9u/c6bu/c7bu/ C6dd/fc6sb | ||||
| 38 | 676531 | O-ring (p-7) C6u-c9u/c6bu/c7bu/ C6dd/fc6sb | € 0.99 | |
| Hülse | ||||
| 39 | 303801 | Hülse | € 3.43 | |
| Flügelmutter C7u2 | ||||
| 40 | 324658 | Flügelmutter C7u2 | € 2.86 | |
| Unterlegscheibe M8 (10st), C8fshe, C8fse | ||||
| 41 | 949433 | Unterlegscheibe M8 (10st), C8fshe, C8fse | € 1.00 | |
| Flügelschraube M6x15, C8fshe, C8fse | ||||
| 42 | 301806 | Flügelschraube M6x15, C8fshe, C8fse | € 1.00 | |
| Feder M8/m8v/m12sa/m12v, C8fse | ||||
| 43 | 947859 | Feder M8/m8v/m12sa/m12v, C8fse | € 0.99 | |
| Stiftschraube M6x6 Selbstsich. | ||||
| 44 | 302469 | Stiftschraube M6x6 Selbstsich. | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 45 | 325366 | Nicht mehr lieferbar | ||
| Grundplatte | ||||
| 45A | 337190 | Grundplatte | € 67.81 | |
| Maschinenschraube M4x6 Dv18dvf, Dv14dvf | ||||
| 46 | 317333 | Maschinenschraube M4x6 Dv18dvf, Dv14dvf | € 1.43 | |
| Klammer | ||||
| 47 | 324659 | Klammer | € 1.86 | |
| Schlosschraube M8x30 C6u-c9u u.a. | ||||
| 48 | 302457 | Schlosschraube M8x30 C6u-c9u u.a. | € 0.99 | |
| Schrägplatte C8u/c9u | ||||
| 49 | 308481 | Schrägplatte C8u/c9u | € 4.43 | |
| Niete D6x24 C9u | ||||
| 50 | 308482 | Niete D6x24 C9u | € 1.00 | |
| Spaltkeil | ||||
| 51 | 303806 | Spaltkeil | € 7.00 | |
| Inbusschraube M8x10 C9bu2 | ||||
| 52 | 324664 | Inbusschraube M8x10 C9bu2 | € 1.86 | |
| Diagonal-schraube M8 C8u/c9u/c6dd | ||||
| 53 | 303800 | Diagonal-schraube M8 C8u/c9u/c6dd | € 2.43 | |
| Unterlegscheibe M6 (10st), C8fse | ||||
| 54 | 949425 | Unterlegscheibe M6 (10st), C8fse | € 1.00 | |
| Vleugelbout M6x20 | ||||
| 55A | 328923 | Vleugelbout M6x20 | € 1.43 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 56 | 301653 | Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | € 0.99 | |
| Druckknopf | ||||
| 58 | 325358 | Druckknopf | € 1.00 | |
| Feder C9bu2 Except For Saf | ||||
| 59 | 325359 | Feder C9bu2 Except For Saf | € 1.00 | |
| MACHINESCHROEF M5X40 | ||||
| 60 | 303796 | MACHINESCHROEF M5X40 | € 0.99 | |
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 61 | 938477 | Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | € 1.00 | |
| Kohlekasten Zsb | ||||
| 62 | 983362 | Kohlekasten Zsb | € 6.14 | |
| Nicht mehr lieferbar | ||||
| 63 | 999038 | Nicht mehr lieferbar | ||
| Kohlenkappe C6u/cr12v u.a.. | ||||
| 64 | 961781 | Kohlenkappe C6u/cr12v u.a.. | € 2.43 | |
| Gehäuse | ||||
| 65 | 325362 | Gehäuse | € 26.70 | |
| Schraubklemme 1-reihig Div.typen Till 10.1999 For | ||||
| 66 | 938307 | Schraubklemme 1-reihig Div.typen Till 10.1999 For | € 2.02 | |
| Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | ||||
| 67 | 940778 | Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | € 2.00 | |
| Kabelknickschutz D8.2 Div.typen H41mb, G23ss | ||||
| 67 | 958049 | Kabelknickschutz D8.2 Div.typen H41mb, G23ss | € 0.99 | |
| Cord For Gbr 110 Volt | ||||
| 68 | 500463Z | Cord For Gbr 110 Volt | € 23.04 | |
| Schalter | ||||
| 69 | 325357 | Schalter | € 20.03 | |
| Schneidschraube D4x12, Cm9uby For Sin,hkg,chn | ||||
| 70 | 305720 | Schneidschraube D4x12, Cm9uby For Sin,hkg,chn | € 1.00 | |
| Anschlussklemme | ||||
| 71 | 980063 | Anschlussklemme | € 0.99 | |
| RUBBEREN PEN (OUD 976441) | ||||
| 72 | 946362 | RUBBEREN PEN (OUD 976441) | € 1.00 | |
| Handgriffabdeckung C9bu2 | ||||
| 73 | 325351 | Handgriffabdeckung C9bu2 | € 8.85 | |
| Anschlussklemme | ||||
| 74 | 980063 | Anschlussklemme | € 0.99 | |
| Kondensator C6u-c13u u.a., C 8fshe | ||||
| 75 | 930039 | Kondensator C6u-c13u u.a., C 8fshe | € 1.86 | |
| Nicht mehr lieferbar | ||||
| 76 | 984750 | Nicht mehr lieferbar | ||
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 77 | 937631 | Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | € 0.99 | |
| Niete D6x17 C6u-c8u/c6bu/c7bu/ C6dd/fc6sb | ||||
| 79 | 308480 | Niete D6x17 C6u-c8u/c6bu/c7bu/ C6dd/fc6sb | € 1.00 | |
| Verbinderkabel | ||||
| 80 | 330644 | Verbinderkabel | € 1.86 | |
| Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | ||||
| 81 | 959141 | Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | € 3.57 | |
| Nicht mehr lieferbar | ||||
| 501 | 303888 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 502 | 872422 | Nicht mehr lieferbar | ||
| Knopf | ||||
| 503 | 303338 | Knopf | € 2.28 | |
| Ring | ||||
| 504 | 302443 | Ring | € 2.43 | |
| Nicht mehr lieferbar | ||||
| 505 | 303811 | Nicht mehr lieferbar | ||
| Senkkopfschraube M6x16 (10st) | ||||
| 506 | 949340 | Senkkopfschraube M6x16 (10st) | € 1.29 | |
| Nicht mehr lieferbar | ||||
| 507 | 325364 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 601 | 325365 | Nicht mehr lieferbar | ||
