Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki CG-GT'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

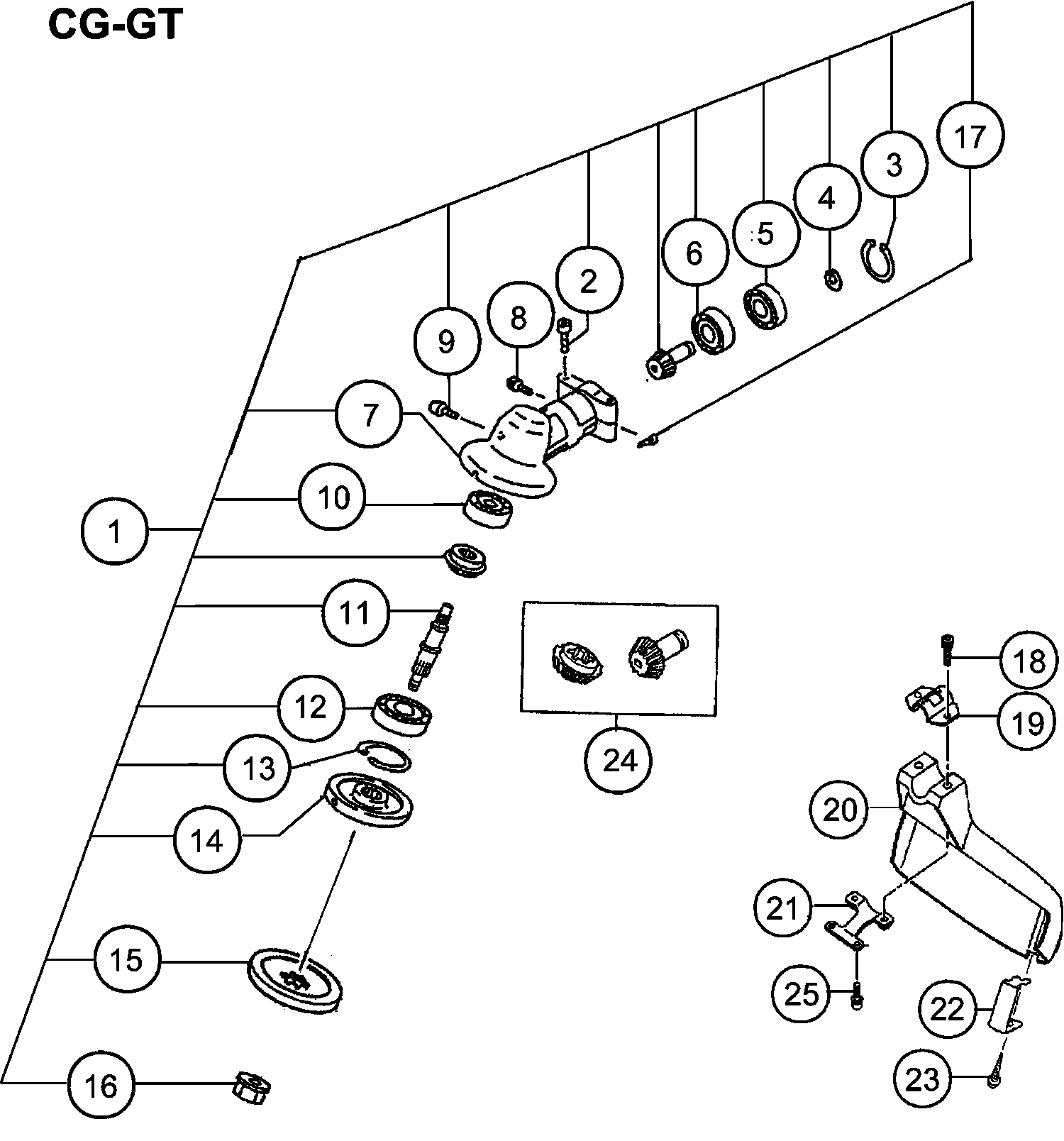

Zeichnungen der Hikoki CG-GT
Teileliste der Hikoki CG-GT
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Getriebegehaeuse | ||||
| 1 | 6688797 | 90.45 | 107.64 | |
| Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl | ||||
| 2 | 6684709 | 2.15 | 2.56 | |
| STOPFENRING C-22, innen (ALT 993-51022-002) | ||||
| 3 | 6695293 | 1.15 | 1.37 | |
| Anschlagring E-5 alte Art.nr. 993-57010-002 | ||||
| 4 | 6695315 | 1.15 | 1.37 | |
| Kugellager | ||||
| 5 | 6695579 | 5.78 | 6.87 | |
| Kugellager 6900 | ||||
| 6 | 6695577 | 6.60 | 7.85 | |
| Getriebegehäuse 24 | ||||
| 7 | 6688808 | 15.88 | 18.89 | |
| Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12 | ||||
| 8 | 6684667 | 2.15 | 2.56 | |
| Ölschraube | ||||
| 9 | 6689109 | 1.15 | 1.37 | |
| Kugellager Cg24ekd | ||||
| 10 | 6684734 | 8.58 | 10.20 | |
| Getriebewelle alte Art.nr.304-3338r-20 For Aus | ||||
| 11 | 6688924 | 18.15 | 21.60 | |
| Kugellager 6201d | ||||
| 12 | 6695554 | 5.94 | 7.07 | |
| Anschlagring innen C-32 alte Art.nr. 993-51032-00 | ||||
| 13 | 6695295 | 1.15 | 1.37 | |
| Messerhalterung alte Art.nr. 310-38150-20 | ||||
| 14 | 6689032 | 11.71 | 13.94 | |
| Kappe f. Messerhalterung alte Art.nr. 311-38150-2 | ||||
| 15 | 6689055 | 5.11 | 6.08 | |
| Feststellmutter Lm10x1.25 Till 9.2015 | ||||
| 16 | 6689073 | 4.63 | 5.50 | |
| Ring | ||||
| 17 | 6689159 | 1.15 | 1.37 | |
| HEX. LOCHKNOPFSCHRAUBE 6X25S (ALT 994-81060-254) | ||||
| 18 | 6684714 | 2.15 | 2.56 | |
| Sicherheitsbügel (ALT 442-37417-20) | ||||
| 19 | 6685065 | 2.31 | 2.75 | |
| Sicherheitsabdeckung, 24 Dia For Aus (sl) | ||||
| 20 | 6690272 | 13.20 | 15.71 | |
| Halterung f. Sicherheitsabdeckung | ||||
| 21 | 6690343 | 3.30 | 3.93 | |
| Messer For Aus (sl) | ||||
| 22 | 6693388 | 6.28 | 7.47 | |
| Schneidschraube Cg24ekb, Cg18dal, Cg18dl For Aus | ||||
| 23 | 6684753 | 2.15 | 2.56 | |
| Zahnrad/ritzel Teile-set alte Art.nr. 301-38150-0 | ||||
| 24 | 6688882 | 18.15 | 21.60 | |
| Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12 | ||||
| 25 | 6684667 | 2.15 | 2.56 | |
| Antriebswelle komp. (alt 6684830) | ||||
| 31 | 6697838 | 20.11 | 23.93 | |
| Buchsen-Ass'y (alt 6684831) | ||||
| 32 | 6697839 | 4.29 | 5.10 | |
| Antriebswelle Cg24ekd, Cg18dl For (sl) | ||||
| 33 | 6684832 | 20.73 | 24.66 | |
| Lagerbuchse Cg24ekd, Cg18dl For (sl) | ||||
| 34 | 6684833 | 2.15 | 2.56 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 6695784 | |||
| Befestigungsmutter L-m8x1.25 alte Art.nr. 356-338 | ||||
| 502 | 6689624 | 7.75 | 9.22 | |
| Befestigungsmutter Cg24ekd, Cg18dal, Cg18dl Till | ||||
| 503 | 6684756 | 9.08 | 10.80 | |
| Schneidegehäuse Cg24ekd, Cg18dal, Cg18dl Till Tl0 | ||||
| 504 | 6684757 | 22.69 | 27.00 | |
| Spezial Mutter Cg24ekd, Cg18dal, Cg18dl Till Tl06 | ||||
| 505 | 6684758 | 9.40 | 11.19 | |
| Rollenfeder Cg24ekd, Cg18dal, Cg18dl Till Tl06052 | ||||
| 506 | 6684759 | 4.29 | 5.10 | |
| Spule Cg24ekd, Cg18dal, Cg18dl Till Tl060520 | ||||
| 507 | 6684760 | 15.58 | 18.53 | |
| Schneidegehäuse Cg24eks, Cg18dal, Cg18dl Till Tl0 | ||||
| 508 | 6684761 | 36.15 | 43.02 | |
| Kabelschuh Cg24ekd, Cg18dal, Cg18dl Till Tl060520 | ||||
| 509 | 6684762 | 4.29 | 5.10 | |
| Gewindeschutz Cg24eks alte Art.nr. Cg18dal, Cg18d | ||||
| 510 | 6684763 | 4.29 | 5.10 | |
| Sure-tap Manuelle P/l 9 | ||||
| 511 | 6697805 | 1.98 | 2.35 | |
| Nylonseilschneider | ||||
| 521 | 6601148 | 19.21 | 22.86 | |
| Gehäuse (b) Dh40sr | ||||
| 522 | 6601149 | 10.73 | 12.76 | |
| Mutter (1) | ||||
| 523 | 6601150 | 6.93 | 8.24 | |
| Rollfeder alte Art.nr. 793-38454-20 Since Tl06052 | ||||
| 524 | 6693380 | 3.30 | 3.93 | |
| Leinenhalter | ||||
| 525 | 6601151 | 7.59 | 9.03 | |
| Abdeckung (1) | ||||
| 526 | 6601152 | 7.75 | 9.22 | |
| Kabelschuh Cg24ekb Since Tl060521 | ||||
| 527 | 6684810 | 2.15 | 2.56 | |
