Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki CG22EAP2'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

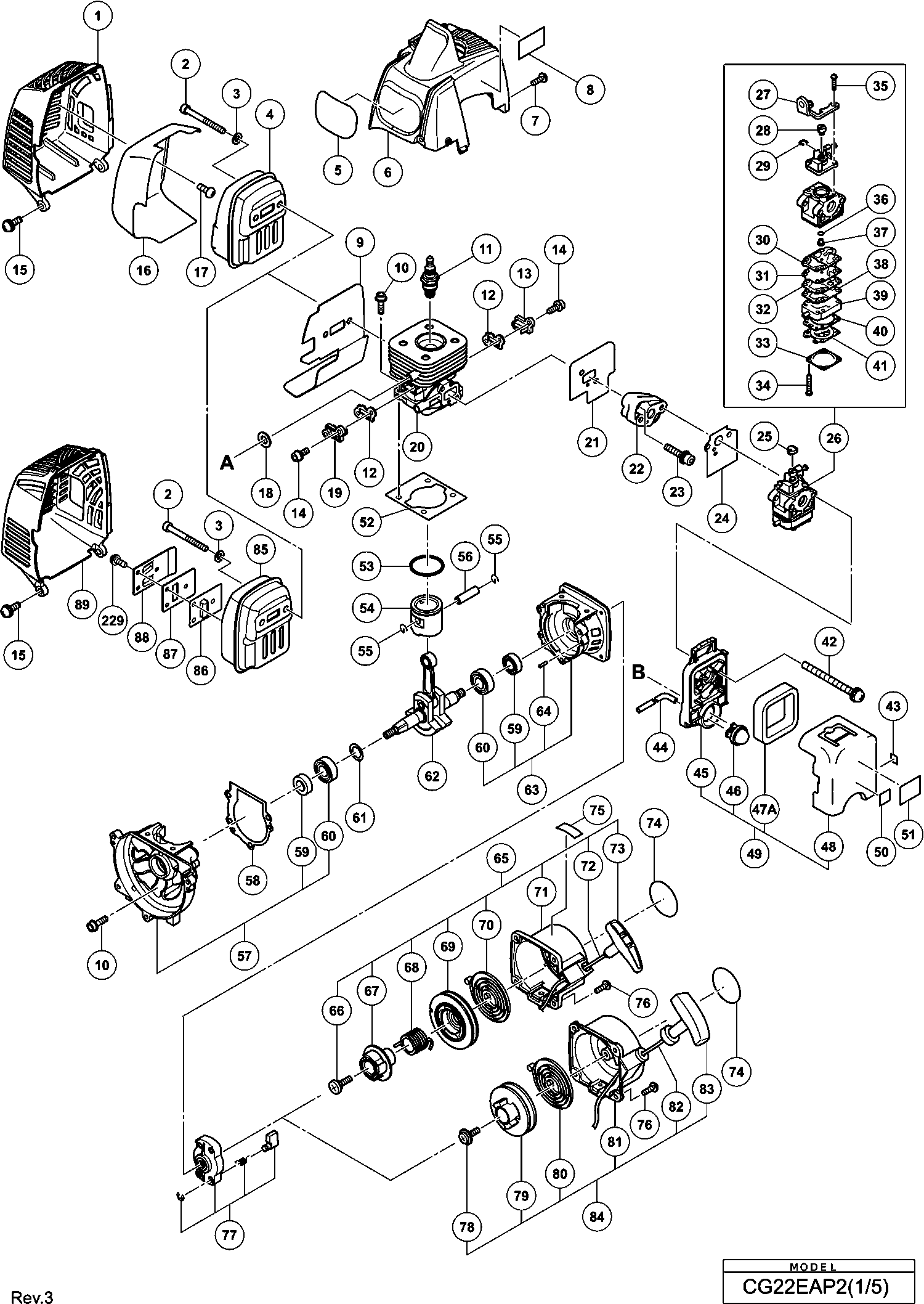

Zeichnungen der Hikoki CG22EAP2
Teileliste der Hikoki CG22EAP2
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Zündkerze Bmr7a | ||||
| *11 | 6699316 | 8.91 | 10.61 | |
| Behalter | ||||
| *137 | 6696569 | 4.59 | 5.46 | |
| Kraftstoffleitung | ||||
| *142 | 6698716 | 3.45 | 4.11 | |
| Getriebegehaeuse | ||||
| *190 | 6699402 | 50.33 | 59.89 | |
| Füllstandsmarkierung Cg24ekb | ||||
| *215 | 6684851 | 2.15 | 2.56 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 2 | 6696819 | |||
| Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl | ||||
| 3 | 949432 | 1.05 | 1.25 | |
| Zylinderabdeckung (alt 6699155) | ||||
| 6 | 6600424 | 3.15 | 3.75 | |
| Kopfschraube M4x20 M.u-scheibe | ||||
| 7 | 307606 | 1.05 | 1.25 | |
| HITZESCHILD | ||||
| 9 | 6600320 | 1.35 | 1.61 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 10 | 6698386 | |||
| Zündkerze Bmr7a | ||||
| 11 | 6699316 | 8.91 | 10.61 | |
| Abdeckungsdichtung | ||||
| 12 | 6696534 | 1.05 | 1.25 | |
| Ansaugabdeckung (a) | ||||
| 13 | 6696535 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 14 | 6698385 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 15 | 887021 | |||
| Schalldämpfer Wärmeschutz Seit 11 2013 | ||||
| 16 | 6600340 | 5.40 | 6.43 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 18 | 6698700 | |||
| Ansaugabdeckung (b) | ||||
| 19 | 6696536 | 1.05 | 1.25 | |
| Zylinder | ||||
| 20 | 6696527 | 24.70 | 29.39 | |
| Dichtung | ||||
| 21 | 6696548 | 1.05 | 1.25 | |
| Vergaser Isolator | ||||
| 22 | 6698387 | 3.15 | 3.75 | |
| Dichtungsschloss Sechskant-Schaftschraube M5x25 (m | ||||
| 23 | 6698844 | 1.20 | 1.43 | |
| Vergaserdichtung | ||||
| 24 | 6698405 | 2.10 | 2.50 | |
| Spannschlosskappe Since C026901 | ||||
| 25 | 6691337 | 1.15 | 1.37 | |
| Vergaser Wyc-22 | ||||
| 26 | 6696550 | 45.63 | 54.29 | |
| Kabelverstellhalter | ||||
| 27 | 6699287 | 4.13 | 4.91 | |
| Drehgelenk | ||||
| 28 | 6696830 | 4.45 | 5.30 | |
| Anschlagring Cg24ekb alte Art.nr. 489-25100-20 | ||||
| 29 | 6684696 | 2.15 | 2.56 | |
| Pumpendichtung Cg24ekb alte Art.nr. 577-25292-20 | ||||
| 30 | 6684692 | 29.19 | 34.73 | |
| Membranabdeckung Cg24ekb alte Art.nr.576-25100-20 | ||||
| 31 | 6684693 | 8.58 | 10.20 | |
| Pumpenplatte alte Art.nr.523-25100-20 | ||||
| 32 | 6691242 | 2.31 | 2.75 | |
| Membranabdeckung | ||||
| 33 | 6685222 | 4.45 | 5.30 | |
| Schrauben Set alte Art.nr.548-25101-20 | ||||
| 34 | 6691312 | 1.15 | 1.37 | |
| Stellschraube M3x12 | ||||
| 35 | 6696829 | 1.04 | 1.23 | |
| O-RING (ALT 550-25100-20) | ||||
| 36 | 6684695 | 4.29 | 5.10 | |
| Hauptdüse | ||||
| 37 | 6697947 | 5.11 | 6.08 | |
| Schaltplatte alte Art.nr.522-25100-20 | ||||
| 38 | 6691234 | 3.30 | 3.93 | |
| Pumpenkörper | ||||
| 39 | 6696828 | 13.36 | 15.90 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 40 | 6685220 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 41 | 6684690 | |||
| Kopfschraube M5x60 M.u-scheibe (schwarz) | ||||
| 42 | 307224 | 1.05 | 1.25 | |
| Kraftstoffleitung L70 | ||||
| 44B | 6699014 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 45 | 6696832 | |||
| Hauptpumpe | ||||
| 46 | 6685139 | 5.94 | 7.07 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 47A | 6600704 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 48 | 6696831 | |||
| Luftfilter Zusammenstellung | ||||
| 49 | 6696549 | 9.13 | 10.86 | |
| Zylinderpackung | ||||
| 52 | 6696530 | 1.05 | 1.25 | |
| Kolbenring | ||||
| 53 | 6696532 | 2.10 | 2.50 | |
| Kolben | ||||
| 54 | 6696531 | 6.88 | 8.18 | |
| Kolbenstift Cg24ekb | ||||
| 55 | 6684590 | 2.15 | 2.56 | |
| Kolbenstift | ||||
| 56 | 6696944 | 3.33 | 3.96 | |
| Kurbelgehäuse (b) | ||||
| 57 | 6696538 | 13.26 | 15.78 | |
| Kurbelgehäuseverpackung | ||||
| 58 | 6696539 | 1.05 | 1.25 | |
| Öldichtung Cg24ekb | ||||
| 59 | 6684607 | 4.29 | 5.10 | |
| Kugellager Cg24ekb | ||||
| 60 | 6684608 | 3.80 | 4.52 | |
| BUCHSE | ||||
| 61 | 6696945 | 1.68 | 1.99 | |
| Kurbelwelle | ||||
| 62 | 6696533 | 32.31 | 38.45 | |
| Kurbelgehäuse (a) | ||||
| 63 | 6696537 | 13.68 | 16.27 | |
| Schlagbolzen 4x12 | ||||
| 64 | 6696947 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 65 | 6699995 | |||
| NEUER GEHÄUSEZUGSTARTERSATZ | ||||
| 65A | 6601570 | 15.81 | 18.82 | |
| Einstellschraube (alte 839-03045-20) | ||||
| 66 | 6684679 | 2.15 | 2.56 | |
| NOCKENPLATTE | ||||
| 67 | 6699996 | 2.55 | 3.03 | |
| Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20 | ||||
| 68 | 6684677 | 8.58 | 10.20 | |
| Starter Seilrolle | ||||
| 69 | 6699997 | 8.41 | 10.01 | |
| Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti | ||||
| 70 | 6684675 | 11.55 | 13.74 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 71 | 6684673 | |||
| Starterkabel Cg24ekb alte Art.nr. 783-0720f-20 Fo | ||||
| 72 | 6684674 | 4.29 | 5.10 | |
| Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo | ||||
| 73 | 6684680 | 2.15 | 2.56 | |
| Schraube M4x16 (mit Unterlegscheibe) | ||||
| 76 | 6698398 | 1.05 | 1.25 | |
| Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90 | ||||
| 77 | 6684681 | 13.20 | 15.71 | |
| Riemenscheibe Till 7.2014 | ||||
| 77 | 6696471 | 5.10 | 6.07 | |
| Stellschraube alte Art.nr. 839-02010-20 Till 7.20 | ||||
| 78 | 6693633 | 1.15 | 1.37 | |
| Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti | ||||
| 80 | 6684675 | 11.55 | 13.74 | |
| Schnuranlasser alte Art.nr. 783-06097-20 Till 7.2 | ||||
| 82 | 6693168 | 2.31 | 2.75 | |
| Startergriff alte Art.nr.785-01620-20 Till 7.2014 | ||||
| 83 | 6693227 | 3.30 | 3.93 | |
| Seilzugstartergehäuse Includ.60-63 Till 7.2014 | ||||
| 84 | 6696572 | 10.20 | 12.14 | |
| Antivibrationsgummi (a) | ||||
| 101 | 6696963 | 3.33 | 3.96 | |
| Rohrhalter (a) | ||||
| 102 | 6696542 | 1.05 | 1.25 | |
| Mutter M5 (schwarz) C13u/m8v/m12v | ||||
| 103 | 302012 | 1.05 | 1.25 | |
| Rohrhalter (b) | ||||
| 104 | 6696543 | 1.05 | 1.25 | |
| Antivibrationsgummi (b) | ||||
| 105 | 6696964 | 3.33 | 3.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 106 | 6699176 | |||
| Sechskantbolzen 5x22/s alte Art.nr. 994-61050-224 | ||||
| 107 | 6695492 | 1.15 | 1.37 | |
| Gebläsegehäuse (alt 6698725) | ||||
| 108 | 6699159 | 9.15 | 10.89 | |
| Kupplungswelle COMP | ||||
| 109A | 6696541 | 8.41 | 10.01 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 110 | 6696469 | |||
| Ring | ||||
| 111 | 6684648 | 2.15 | 2.56 | |
| Kupplungsplatte (a) | ||||
| 112 | 6696546 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 113 | 6696948 | |||
| Scheibe (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 114 | 6696547 | 1.05 | 1.25 | |
| Mutter | ||||
| 115 | 6685337 | 1.05 | 1.25 | |
| Bolzenscheibe H65sd2 | ||||
| 116 | 323212 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 117 | 6699464 | |||
| Hex. Inbusschraube M4x18 (mit Unterlegscheiben) | ||||
| 118 | 6698388 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 119A | 6601421 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 120 | 6699186 | |||
| Kabel | ||||
| 121 | 6696544 | 1.05 | 1.25 | |
| Scheibenfeder 3x13x4.5 alte Art.nr. 068-10100-20 | ||||
| 122 | 6684899 | 2.15 | 2.56 | |
| Erdkabel | ||||
| 123 | 6696545 | 1.05 | 1.25 | |
| Magneto-Rotor-Komp. | ||||
| 124 | 6699289 | 25.71 | 30.60 | |
| Sicherungsring D12 (10st), G23ss | ||||
| 125 | 939542 | 1.50 | 1.78 | |
| Gewindeschraube D4.5x16 | ||||
| 126 | 6698878 | 1.20 | 1.43 | |
| Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | ||||
| 127 | 305812 | 1.04 | 1.23 | |
| Rasthebel | ||||
| 129 | 6696490 | 1.04 | 1.23 | |
| Hebel (1) | ||||
| 130 | 6696488 | 1.04 | 1.23 | |
| Feder | ||||
| 131 | 6696489 | 1.04 | 1.23 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 132A | 6601275 | |||
| Stoppschalterleine | ||||
| 133 | 6696592 | 2.10 | 2.50 | |
| Stoppschalterleine | ||||
| 133 | 6696491 | 1.80 | 2.14 | |
| Schutzrohr | ||||
| 134 | 6696594 | 2.10 | 2.50 | |
| Schutzrohr | ||||
| 134 | 6696967 | 1.05 | 1.25 | |
| Drosseldraht Comp. | ||||
| 135 | 6696560 | 4.18 | 4.97 | |
| Behalter | ||||
| 137 | 6696569 | 4.59 | 5.46 | |
| Bolzen (mit Flansch) | ||||
| 139 | 6696574 | 1.05 | 1.25 | |
| Pumpenfilter | ||||
| 140 | 6600351 | 2.70 | 3.21 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 141 | 6696949 | |||
| Kraftstoffleitung | ||||
| 142 | 6698716 | 3.45 | 4.11 | |
| Kraftstoffleitung L70 | ||||
| 143A | 6699014 | 1.65 | 1.96 | |
| Rückkehr Dichtung (alt 6684627) | ||||
| 144 | 6697846 | 1.04 | 1.23 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 145 | 6698931 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 146 | 6698402 | |||
| Tankdeckelkette | ||||
| 147 | 6698732 | 1.20 | 1.43 | |
| Gewindeschneider (w/flansch) D4x30 für Europa (s) | ||||
| 171 | 323837 | 1.68 | 1.99 | |
| Schneidschraube D4x20 M.flansch (schwarz) Cg18dal | ||||
| 172 | 302086 | 1.05 | 1.25 | |
| Griff (b) | ||||
| 173 | 6696590 | 3.13 | 3.72 | |
| Maschinenschraube M5x30 (schwarz) | ||||
| 174 | 323041 | 1.05 | 1.25 | |
| Drosseldraht Comp. | ||||
| 175 | 6696593 | 5.10 | 6.07 | |
| GRIFF re | ||||
| 176 | 6696585 | 6.45 | 7.68 | |
| Griffhalter (b) (alt 6696577) | ||||
| 177A | 6600501 | 7.20 | 8.57 | |
| Handhalter (c) | ||||
| 178 | 6696578 | 2.10 | 2.50 | |
| HEX. LOCHKNOPFSCHRAUBE 6X25S (ALT 994-81060-254) | ||||
| 179 | 6684714 | 2.15 | 2.56 | |
| Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl | ||||
| 180 | 6684709 | 2.15 | 2.56 | |
| Griffhalter (a) (alt 6696576) | ||||
| 181A | 6600500 | 4.20 | 5.00 | |
| Griff (a) | ||||
| 182 | 6696588 | 2.10 | 2.50 | |
| Mutter M5 (schwarz) C13u/m8v/m12v | ||||
| 183 | 302012 | 1.05 | 1.25 | |
| GRIFF li | ||||
| 184 | 6696595 | 13.26 | 15.78 | |
| Bolzen (schwarz) M6 | ||||
| 187 | 6696974 | 1.68 | 1.99 | |
| Mutter M6 (10st) Cg18dl For Europe (sl),usa,can | ||||
| 188 | 949556 | 1.05 | 1.25 | |
| Schleifenschlüssel | ||||
| 189 | 6696975 | 8.98 | 10.68 | |
| Getriebegehaeuse | ||||
| 190 | 6699402 | 50.33 | 59.89 | |
| Schraube, nicht rost. Stahl | ||||
| 200 | 6698795 | 1.35 | 1.61 | |
| Rolle | ||||
| 201 | 6698796 | 2.40 | 2.86 | |
| Rückholfeder | ||||
| 202 | 6698797 | 1.05 | 1.25 | |
| Knopf (1) | ||||
| 203 | 6698798 | 1.20 | 1.43 | |
| Kabelführung | ||||
| 204 | 6698799 | 1.20 | 1.43 | |
| Gehäuse (b) Dh40sr | ||||
| 205 | 6698800 | 6.60 | 7.85 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 206 | 6696454 | |||
| Vorsichtsmarkierung Hitachi | ||||
| 213 | 6600450 | 1.80 | 2.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 214 | 6600446 | |||
| Füllstandsmarkierung Cg24ekb | ||||
| 215 | 6684851 | 2.15 | 2.56 | |
| Kappe (a) | ||||
| 219 | 6698515 | 2.10 | 2.50 | |
| Ring | ||||
| 229 | 6685068 | 1.15 | 1.37 | |
| Flexwelle | ||||
| 281 | 6698325 | 13.80 | 16.42 | |
| Hauptrohr-Ass'y | ||||
| 282 | 6696580 | 51.84 | 61.69 | |
| Schneiderkasten (alt 6698810) | ||||
| 283A | 6600494 | 25.44 | 30.27 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 284 | 6698331 | |||
| Inbusschraube M5x10 (10st) | ||||
| 285 | 949819 | 2.55 | 3.03 | |
| Bolzen M6 | ||||
| 286 | 6698334 | 3.15 | 3.75 | |
| Sicherheitsabdeckung-Halterung | ||||
| 287 | 6698335 | 3.15 | 3.75 | |
| Inbusschraube M5x25 (10st) | ||||
| 288 | 949662 | 2.10 | 2.50 | |
| Schutz (alt 6698332) | ||||
| 289 | 6698809 | 18.56 | 22.09 | |
| Maschinenschraube M5X14 (10 Stücke) | ||||
| 290 | 949238 | 1.05 | 1.25 | |
| Unterlegscheibe M5 (10st) | ||||
| 291 | 949424 | 1.05 | 1.25 | |
| Messer | ||||
| 292 | 6698333 | 6.45 | 7.68 | |
| Federscheibe M5 (10st), C8fshe, C8fse | ||||
| 293 | 949454 | 1.04 | 1.23 | |
| Mutter M5 (10 Stück) (ALT 949555Z | ||||
| 294 | 949555 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 311 | 6696597 | |||
| Griffhalter-Set (a+b) (alt 6696576+6696577) | ||||
| 312 | 6600499 | 10.65 | 12.67 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 6684764 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 6696596 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 944458 | |||
| Messer Abdeckung For (s) | ||||
| 504A | 6684768 | 2.15 | 2.56 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 505 | 875769 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 507 | 6684767 | |||
