Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki CG22EJ2'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Hikoki CG22EJ2

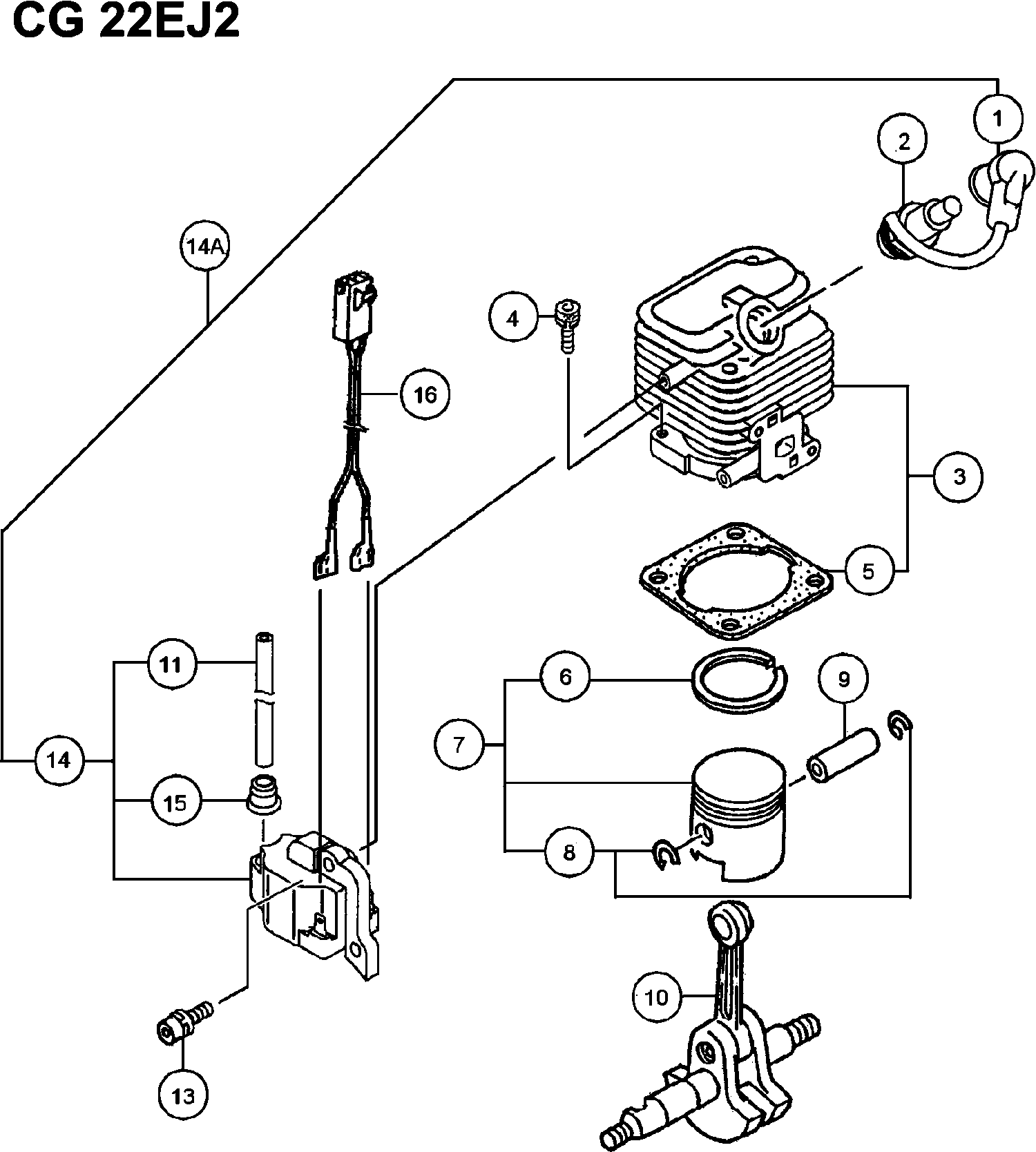

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Hikoki CG22EJ2

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Zündkerzenkappe kpl. alte Art.nr. 157-01570-90 Ti
1 6687468@1417 2.31 2.75

Zündkerze Rcj8y
2 6699328@1417 3.30 3.93

Zylinder-set
3 6685489@1417 34.19 40.68

Sechskantbolzen Cg24ekb
4 6684586@1417 2.15 2.56

Zylinderdichtung alte Art.nr. 017-00980-20
5 6685709@1417 1.15 1.37

Kolbenring
6 6686118@1417 4.45 5.30

Kolbenset alte Art.nr. 030-00070-90
7 6685869@1417 15.58 18.53

Kolbenstift Cg24ekb
8 6684590@1417 2.15 2.56

Kolbenstift
9 6696944@1417 3.33 3.96

Kurbelwelle kpl.
10 6686217@1417 42.20 50.22

Hochspannungskabel 140l Till G165840
11 6687888@1417 2.31 2.75

Sechskantbolzen Cg24ekb alte Art.nr. 994-63040-15
13 6684682@1417 2.15 2.56

Zündspule Ass'y (alt 6687665/6699774)
14 6699772@1417 17.85 21.24

Keine Informationen verfügbar, nicht bestellbar
14A 6697638@1417

Gummikappe Cg24ekb Till G165840
15 6684602@1417 2.15 2.56

Bleidrahtbaugruppe
16 6697836@1417 5.45 6.49

Getriebewelle Cg24ekb
31 6684604@1417 2.15 2.56

Getriebewelle Cg24ekb
31 6684605@1417 2.15 2.56

Kurbelgehäuse kpl.
32 6686585@1417 36.15 43.02

Öldichtung Cg24ekb
33 6684607@1417 4.29 5.10

Kugellager Cg24ekb
34 6684608@1417 3.80 4.52

Dichtung f. Kurbelgehäuse alte Art.nr. 090-06410-
35 6686719@1417 1.15 1.37

Sechskantbolzen Cg24ekb
36 6684586@1417 2.15 2.56

Magneto-Rotor-Komp.
37 6601171@1417 22.99 27.36

Keine Informationen verfügbar, nicht bestellbar
37A 6696928@1417

Unterlegscheibe Cg24ekb Neue Art.nr. 6684611
38 6684611@1417 2.15 2.56

Sechskantmutter Cg24ekb
39 6684612@1417 2.15 2.56

Ansaugkrümmerdichtung
51 6689890@1417 1.15 1.37

Vergaser Isolator Set
52 6689914@1417 5.94 7.07

Vergaserdichtung (ALT 402-0602K-21/6689836)
53 6684615@1417 2.15 2.56

Sechskantbolzen 5x22/ws alte Art.nr. 994-64050-22
54 6695514@1417 1.15 1.37

Schraube 5x60/s alte Art.nr. 994-14050-601
55 6695354@1417 1.15 1.37

Ring
56 6684661@1417 2.15 2.56

Röhrenschutz
57 6688174@1417 2.31 2.75

Clipd6new
58 6685198@1417 1.15 1.37

Keine Informationen verfügbar, nicht bestellbar
59 6684620@1417

Tank weiss alte Art.nr.591-07120-21
60 6691592@1417 9.58 11.39

Keine Informationen verfügbar, nicht bestellbar
61 6685049@1417

Manschette 5.8 alte Art.nr.659-00801-20 Till G103
62 6692244@1417 1.15 1.37

Vergaser Set Wyl182 Since B023801
63 6690512@1417 66.40 79.02

Sechskantbolzen 5x16/ps alte Art.nr. 994-63050-16
65 6695504@1417 1.15 1.37

Bolzen (mit Flansch)
65A 6696574@1417 1.05 1.25

Schraube 5x20ws alte Art.nr. 994-65050-205 Till G
66 6695516@1417 1.15 1.37

Bolzen (mit Flansch)
66A 6696574@1417 1.05 1.25

Keine Informationen verfügbar, nicht bestellbar
67 6684625@1417

Benzinleitung Rb24e
68 6684880@1417 2.15 2.56

Rückkehr Dichtung (alt 6684627)
69 6697846@1417 1.04 1.23

Spannschlosskappe Since C026901
70 6691337@1417 1.15 1.37

Schalldämpferschutz schwarz alte Art.-nr.738-0716
91 6692809@1417 5.11 6.08

Schraube 4x15ps alte Art.nr. 994-15040-151
92 6695373@1417 1.15 1.37

Blechschraube Cg24ekb
94 6684637@1417 2.15 2.56

Sechskantbolzen
95 6685114@1417 1.15 1.37

Unterlegscheibe Rb24e
96 6684918@1417 2.15 2.56

Schalldämpfer Set alte Art.-nr.704-07001-90
98 6692487@1417 11.88 14.13

Schalldämpferdichtung alte Art.-nr.737-07000-20
100 6692745@1417 1.15 1.37

Hitzeschutz 133-06540-20
101 6687253@1417 2.31 2.75

Keine Informationen verfügbar, nicht bestellbar
103 6697619@1417

Kupplungsschuh T-16 Till F113110
104 6688616@1417 7.59 9.03

KUPPLUNGSARM COMP 54 NEU
104A 6697161@1417 6.90 8.21

Kupplungsfeder Till F113110
105 6689430@1417 2.31 2.75

Keine Informationen verfügbar, nicht bestellbar
105A 6697618@1417

Kupplungsscheibe A
106 6689528@1417 1.15 1.37

Stufen Bolzen Till F113110
107 6689627@1417 1.15 1.37

Stufenbolzen Cg24ekb alte Art.nr. 357-0075t-20
107A 6684646@1417 2.15 2.56

Ring
108 6684648@1417 2.15 2.56

Kupplungsset kpl.
109 6688484@1417 14.53 17.28

Keine Informationen verfügbar, nicht bestellbar
109A 6696932@1417

Sechskantbolzen Cg24ekb alte Art.nr. 994-64050-18
110 6684647@1417 2.15 2.56

Sechskantbolzen Cg24eks, Dv14dvf, Cg18dl
112 6684973@1417 2.15 2.56

Kabelklemme kpl.
113 6688011@1417 1.15 1.37

Seilzugstarter Gehäuse alte Art.nr.762-07130-91 S
131 6692988@1417 42.20 50.22

Startergriff alte Art.nr. 785-07085-20 Since C026
132 6693240@1417 14.35 17.08

Seilzugstarter Gehäuse alte Art.nr. 772-07130-81
133 6693039@1417 24.20 28.80

Seil alte Art-nr.783-07130-20 Since C026901 Till
134 6693175@1417 6.44 7.66

Seilführung alte Art.nr. 780-07130-20 Since C0269
135 6693139@1417 9.74 11.59

Federgehäuse alte Art.nr. 778-07130-90 Since C026
136 6693102@1417 30.25 36.00

Starter f. Seilhaspel Since C026901 Till F024130
137 6693080@1417 6.44 7.66

Ring
138 6687947@1417 2.31 2.75

Schneidschraube Since C026901 Till F024130
139 6685275@1417 1.15 1.37

Sechskantbolzen 4x18ws alte Art.nr. 994-64040-185
140 6695508@1417 1.15 1.37

Starter Riemenscheibe alte Art.nr. 798-07085-90 S
141 6693408@1417 32.21 38.33

Flanschmutter 5 alte Art.nr. 991-82050-001 Since
142 6695169@1417 1.15 1.37

Keine Informationen verfügbar, nicht bestellbar
171A 6699995@1417

Seilzugstarter Gehäuse Cg24ekb For (s) Type Since
172 6684673@1417 19.06 22.68

Starterkabel Cg24ekb alte Art.nr. 783-0720f-20 Fo
173 6684674@1417 4.29 5.10

Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti
174 6684675@1417 11.55 13.74

Starter Seilrolle
175A 6699997@1417 8.41 10.01

Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20
176 6684677@1417 8.58 10.20

NOCKENPLATTE
177A 6699996@1417 2.55 3.03

Einstellschraube (alte 839-03045-20)
178 6684679@1417 2.15 2.56

Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo
179 6684680@1417 2.15 2.56

Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90
180 6684681@1417 13.20 15.71

Sechskantbolzen 4x18ws alte Art.nr. 994-64040-185
181 6695508@1417 1.15 1.37

Anschlagring Cg24ekb Neue Art.-nr. 6684683 Since
182 6684683@1417 2.15 2.56

Feder f. Startersperre Cg24ekb
183 6684684@1417 4.29 5.10

Startersperre Cg24ekb alte Art.nr.788-0651h-20
184 6684685@1417 4.29 5.10

Nockenplatte Ass'y
185 6699691@1417 6.10 7.26

Filter kpl.
231 6690048@1417 9.58 11.39

Filterabdeckung
232 6690391@1417 4.45 5.30

Filter Element
233 6684654@1417 2.15 2.56

Spezialschraube
234 6689737@1417 1.15 1.37

Filtergehäuse Cg24ekb
235 6684656@1417 8.58 10.20

Drosselventil Cg24ekb alte Art.nr. 528-07143-81
236 6684657@1417 4.29 5.10

Keine Informationen verfügbar, nicht bestellbar
237 6684658@1417

Hülse Cg24ekb alte Art.nr. 657-3252a-20
238 6684659@1417 2.15 2.56

Pumpengehäuse Rb24e
281 6684879@1417 62.16 73.97

Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8
282 6684687@1417 16.34 19.44

Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2
283 6684688@1417 8.58 10.20

Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20
284 6684689@1417 6.44 7.66

Dosiermembrane alte Art.nr.474-25241-80
285 6690830@1417 11.88 14.13

Membrandichtung Cg24ekb alte Art.nr.475-25153-20
286 6684691@1417 8.58 10.20

Membranabdeckung Cg24ekb alte Art.nr.576-25100-20
287 6684693@1417 8.58 10.20

Pumpendichtung alte Art.nr.577-25100-20
288 6691457@1417 7.10 8.45

Hauptdüse alte Art.nr.599-2000w-38 Since B023801
289 6691844@1417 4.45 5.30

O-RING (ALT 550-25100-20)
290 6684695@1417 4.29 5.10

Anschlagring Cg24ekb alte Art.nr. 489-25100-20
291 6684696@1417 2.15 2.56

Spannschloss Cg24ekb alte Art.nr. 539-25120-20
292 6684697@1417 6.44 7.66

Drosselschrauben Set Cg24ekb alte Art.nr. 548-251
293 6684698@1417 4.29 5.10

Stellschraube Cg24ekb alte Art.nr. 548-25151-20
294 6684699@1417 2.15 2.56

Schutzsieb Cg24ekb
295 6684700@1417 4.29 5.10

Kupplungsglocke alte Art.nr. 289-07061-80
301 6695969@1417 15.73 18.71

Anschlagring C außen Cg24eks alte Art.nr. 289-522
302 6684664@1417 2.15 2.56

Anti Vibrationsgummi
303 6691839@1417 3.30 3.93

Sechskantbolzen 5x16 alte Art.nr. 990-51050-163
304 6695046@1417 1.15 1.37

Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
305 6684709@1417 2.15 2.56

Lüftergehäuse
306 6687029@1417 15.13 18.00

Leitungshalter Tpe
307 6689651@1417 5.94 7.07

Unterlegscheibe Rb24e
308 6684918@1417 2.15 2.56

Ring
309 6689159@1417 1.15 1.37

Metallfitting
310 6689664@1417 3.30 3.93

Getriebewelle 1480l alte Art.nr. 343-38379-20
321 6696009@1417 13.53 16.09

Getriebewelle Röhre
322 6689410@1417 24.20 28.80

Keine Informationen verfügbar, nicht bestellbar
323 6684831@1417

Sechskantmutter Cg24ekd alte Art.nr. 991-01060-01
324 6684835@1417 2.15 2.56

Keine Informationen verfügbar, nicht bestellbar
325 6684836@1417

Abdeckung schwarz Cg24ekd, Cg18dal, Cg18dl For Eu
326 6684837@1417 9.40 11.19

Bolzen Cg24ekd, Cg18dal, Cg18dl
327 6684838@1417 2.15 2.56

Hängermanschette For Usa
328 6689260@1417 1.15 1.37

Hänger For Europe,aus,irl
329 6689281@1417 12.88 15.32

Hänger Haltegabel For Usa
330 6689294@1417 1.15 1.37

Maschinenschraube M5x25 (mit Unterlegscheiben) Sch
331 6696988@1417 1.04 1.23

Gashebel alte Art.nr. 870-38449-90
332 6693769@1417 36.15 43.02

Drosselklappen-seil alte Art.nr.885-38449-80
333 6693982@1417 19.96 23.76

Drosselklappen Draht alte Art.nr. 887-38449-80
334 6694025@1417 8.41 10.01

Stoppknopf kpl. alte Art.nr. 156-37821-80
335 6687452@1417 13.91 16.56

Schutzrohr 7x145l alte Art.nr. 164-070014-50
336 6687523@1417 1.05 1.25

Sicherheitshebel Cg24ekb
337 6684721@1417 6.44 7.66

Rückholfeder Cg24ekb
338 6684722@1417 2.15 2.56

Blind Stopfen Cg24ekb
339 6684724@1417 2.15 2.56

Schraube Cg24ekb
340 6684803@1417 2.15 2.56

Keine Informationen verfügbar, nicht bestellbar
341 6684727@1417

Schraube Cg24ekb
342 6684725@1417 2.15 2.56

Drosselklappenhebel Cg24ekb
343 6684804@1417 8.58 10.20

Getriebegehaeuse
351 6688817@1417 66.40 79.02

Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
352 6684709@1417 2.15 2.56

Stop Ring Cg24ekd, Cg18dal, Cg18dl
353 6684732@1417 2.15 2.56

Anschlagring außen C-9 alte Art.nr. 993-50009-002
354 6695281@1417 1.15 1.37

Kugellager Cg24ekd
355 6684735@1417 8.58 10.20

Getriebegehäuse 24 Dia
356 6688815@1417 12.38 14.73

Schraube 5x12ws alte Art.nr. 994-16050-121
357 6695414@1417 1.15 1.37

Ölschraube
358 6689109@1417 1.15 1.37

Kugellager 626
359 6695567@1417 4.45 5.30

Getriebewelle alte Art.nr. 304-38360-20 For Europ
360 6688948@1417 9.74 11.59

Kugellager 6000d
361 6695527@1417 6.60 7.85

STOPFENRING C-26, innen (ALT 993-51026-002)
362 6695294@1417 1.15 1.37

Messerhalterung alte Art.nr.310-38360-20
363 6689033@1417 6.44 7.66

Kappe f. Messerhalterung alte Art.nr. 311-38360-2
364 6689056@1417 3.30 3.93

Schutzabdeckung alte Art.nr. 308-38360-20 For Eur
365 6688996@1417 3.30 3.93

Messer Feststellmutter Linksgewinde alte Art.nr.
366 6689075@1417 1.15 1.37

Getriebeabdeckung alte Art.nr.303-38360-20
367 6688917@1417 2.31 2.75

Schraube 5x12ws alte Art.nr. 994-16050-121
368 6695414@1417 1.15 1.37

Zahnrad/ritzel Set alte Art.nr. 301-38360-00
369 6688883@1417 13.91 16.56

HEX. LOCHKNOPFSCHRAUBE 6X25S (ALT 994-81060-254)
380 6684714@1417 2.15 2.56

Halterung f. Abdeckung 24 Till D240050 For Europe
381 6690317@1417 3.30 3.93

Halterung f. Abdeckung Since D240051 For Europe,a
381A 6690318@1417 5.11 6.08

Blattschutz 26 Ce Till D168500 For Europe
382 6690242@1417 16.64 19.80

Blattschutz Cg24ekd Since D240051 For Europe,aus,
382A 6684747@1417 30.70 36.53

Sicherheitsabdeckung Cg24ekd, Cg18dal, Cg18dl
383 6684748@1417 4.29 5.10

Sicherheitsabdeckung Until D068890 Außer USA
384 6690372@1417 9.58 11.39

Sicherheitsabdeckung Cg24ekd Since D240051 For Eu
384A 6684749@1417 14.98 17.82

Messer Till D068890 Except For Usa
385 6693386@1417 4.45 5.30

Messer Cg24ekd For Irl
385A 6684750@1417 4.29 5.10

Schraube 5x12/s alte Art.nr. 994-14050-121 Till D
386 6695334@1417 1.15 1.37

Schneidschraube Cg24ekd
386A 6684751@1417 2.15 2.56

Sechskantmutter 5
387 6684965@1417 1.04 1.23

Abstandshalter Till D240050 For Europe,aus,irl
388 6690332@1417 1.15 1.37

Schneidschraube Cg24ekb, Cg18dal, Cg18dl For Aus
389 6684753@1417 2.15 2.56

Messer Cg24ekb, Cg18dal, Cg18dl Till H130080 Exce
390 6684754@1417 8.58 10.20

Keine Informationen verfügbar, nicht bestellbar
501 6684813@1417

Ringschlüssel Kombi alte Art.nr.829-29005-2h
502 6693588@1417 3.30 3.93

Keine Informationen verfügbar, nicht bestellbar
504A 875769@1417

Keine Informationen verfügbar, nicht bestellbar
505 6695795@1417

Keine Informationen verfügbar, nicht bestellbar
511 6695783@1417

Schneidegehäuse For Europe (till C133700 For Aus)
512 6693273@1417 17.55 20.88

Spezialmutter For Europe (till C133700 For Aus)
513 6689103@1417 9.74 11.59

Rollfeder alte Art.nr. 793-38454-20 Since Tl06052
514 6693380@1417 3.30 3.93

Kabelschuh Cg24ekb Since Tl060521
515 6684810@1417 2.15 2.56

Spule For Europe (till C133700 For Aus)
516 6693294@1417 11.05 13.15

Nicht mehr lieferbar, kein Ersatz
517 6693340@1417

Keine Informationen verfügbar, nicht bestellbar
518 6697932@1417

Keine Informationen verfügbar, nicht bestellbar
602 6699680@1417

Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
