Hikoki CG24EAS Zeichnungen und Teile

Suche nach Teilen:
HikokiAuf dem Typenschild sollte die Typenbezeichnung CG24EAS stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt. Hikoki Powertools ist der neue Name von Hitachi Powertools.

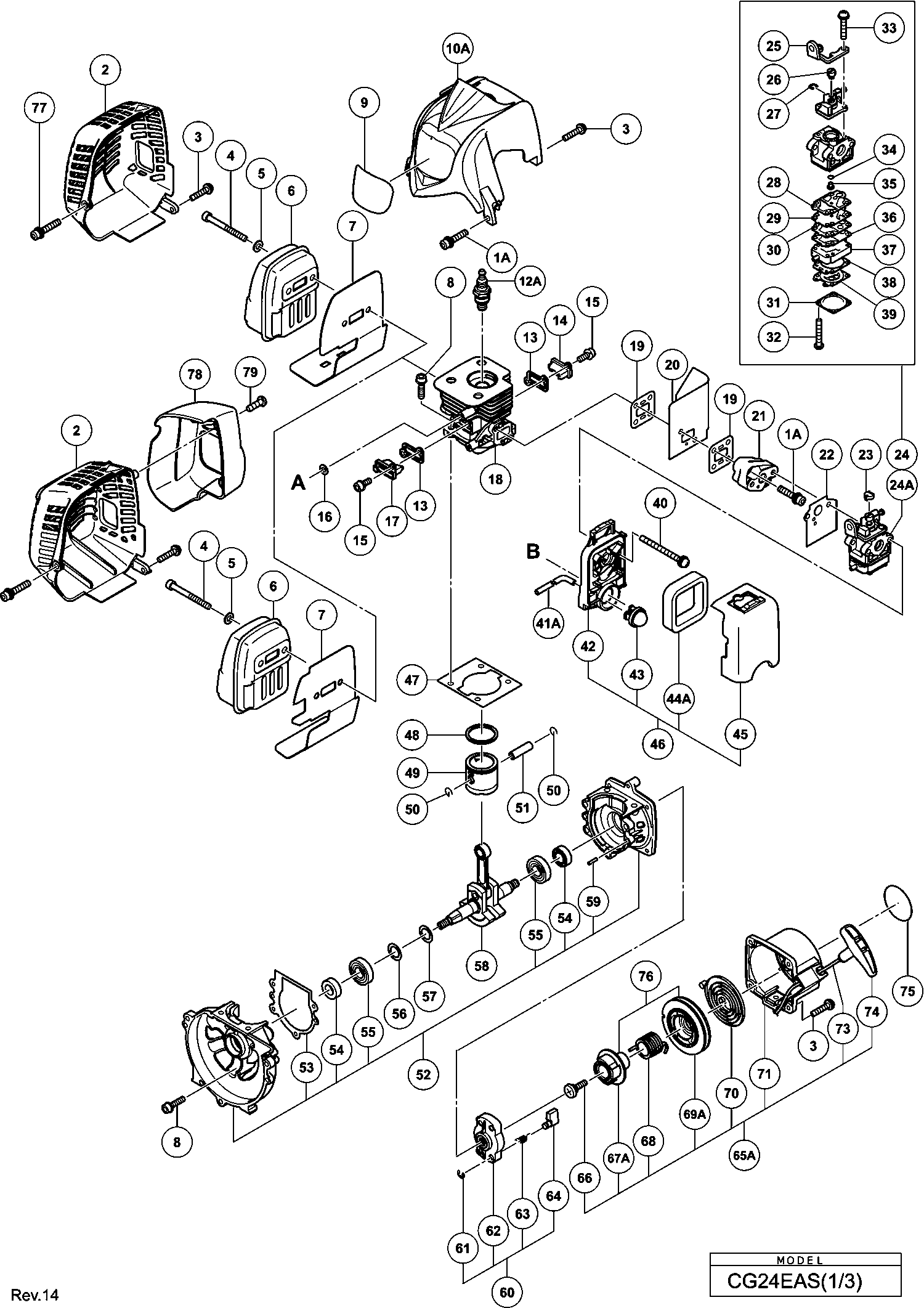

Zeichnungen der HIKOKI CG24EAS

Teileliste der Hikoki CG24EAS

Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
Seal Lock Hex. Socket Bolt (w/washers)m5
1A6698844Seal Lock Hex. Socket Bolt (w/washers)m5€ 1.16
Muffler Cover Since 11.2013
26600334Muffler Cover Since 11.2013€ 5.66
Muffler Cover
26698478Muffler Cover€ 4.43
Kopfschraube M4x20 M.u-scheibe
3307606Kopfschraube M4x20 M.u-scheibe€ 1.02
Hex. Socket Hd. Bolt M6x65
46698384Hex. Socket Hd. Bolt M6x65€ 1.02
Sechskantbolzen Cg24ekb
46684638Sechskantbolzen Cg24ekb€ 2.08
Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl
5949432Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl€ 1.02
Muffler (b) For Europe
66600461Muffler (b) For Europe€ 7.26
Muffler
66698477Muffler€ 11.47
Heat Protection Panel Since 11.2013
76600320Heat Protection Panel Since 11.2013€ 1.31
Nicht bestellbar
76696553Nicht bestellbar
Hex. Socket Hd. Bolt (w/sp.washer) M5x18
86698386Hex. Socket Hd. Bolt (w/sp.washer) M5x18€ 1.02
Cylinder Cover
10A6699128Cylinder Cover€ 4.21
Spark Plug Ass'y Bmr7a
12A6699316Spark Plug Ass'y Bmr7a€ 8.63
Cover Packing
136698468Cover Packing€ 1.02
Scavenging Cover (a)
146698469Scavenging Cover (a)€ 1.02
Hex. Socket Hd. Bolt M4x12
156698385Hex. Socket Hd. Bolt M4x12€ 1.02
Unterlegscheibe Cg24ekb
166684600Unterlegscheibe Cg24ekb€ 2.08
Scavenging Cover (b)
176698470Scavenging Cover (b)€ 1.02
Zylinder
186698465Zylinder€ 31.28
Nicht bestellbar
196684865Nicht bestellbar
Flash Pan
206698516Flash Pan€ 1.02
Carburetor Insulator
21A6698387Carburetor Insulator€ 3.05
Vergaserdichtung Cg24ekb
226684616Vergaserdichtung Cg24ekb€ 2.08
Nicht bestellbar
236684628Nicht bestellbar
Carburetor Ass'y Wyc-28 Includ.26-40
246698474Carburetor Ass'y Wyc-28 Includ.26-40€ 53.37
Carburetor Ass'y Wyc-30 Includ.25-39 For Aus,nzl
24A6698728Carburetor Ass'y Wyc-30 Includ.25-39 For Aus,nzl€ 64.42
Cable Adjust Stay
256699287Cable Adjust Stay€ 3.99
Swivel
266696830Swivel€ 4.31
Anschlagring Cg24ekb alte Art.nr. 489-25100-20
276684696Anschlagring Cg24ekb alte Art.nr. 489-25100-20€ 2.08
Pumpendichtung Cg24ekb alte Art.nr. 577-25292-20
286684692Pumpendichtung Cg24ekb alte Art.nr. 577-25292-20€ 28.25
Membranabdeckung Cg24ekb alte Art.nr.576-25100-20
296684693Membranabdeckung Cg24ekb alte Art.nr.576-25100-20€ 8.30
Pumpenplatte alte Art.nr.523-25100-20
306691242Pumpenplatte alte Art.nr.523-25100-20€ 2.24
Membranabdeckung
316685222Membranabdeckung€ 4.31
Schrauben Set alte Art.nr.548-25101-20
326691312Schrauben Set alte Art.nr.548-25101-20€ 1.11
Set Screw M3x12
336696829Set Screw M3x12€ 1.00
O-RING (OUD 550-25100-20)
346684695O-RING (OUD 550-25100-20)€ 4.15
Schaltplatte alte Art.nr.522-25100-20
366691234Schaltplatte alte Art.nr.522-25100-20€ 3.19
Pump Body Comp.
376696828Pump Body Comp.€ 12.93
Membran Verpackung
386685220Membran Verpackung€ 2.24
Dosiermembrane Cg24ekb alte Art.nr. 474-25601-20
396684690Dosiermembrane Cg24ekb alte Art.nr. 474-25601-20€ 17.42
Kopfschraube M5x60 M.u-scheibe (schwarz)
40307224Kopfschraube M5x60 M.u-scheibe (schwarz)€ 1.02
Fuel Pipe
41A6698720Fuel Pipe€ 3.34
Hauptpumpe
436685139Hauptpumpe€ 5.75
Cleaner Sponge
44A6600704Cleaner Sponge€ 3.68
Air Cleaner Ass'y Includ.34-37
466696549Air Cleaner Ass'y Includ.34-37€ 8.83
Zylinderdichtung Cg24ekb
476684587Zylinderdichtung Cg24ekb€ 2.08
Kolbenring Cg24ekb
486684588Kolbenring Cg24ekb€ 8.30
Kolben
496698368Kolben€ 7.04
Kolbenstift Cg24ekb
506684590Kolbenstift Cg24ekb€ 2.08
Kolbenstift Cg24ekb
516684591Kolbenstift Cg24ekb€ 4.15
Kurbelgehäuse Cg24ekb Includ.54-56,59
526684606Kurbelgehäuse Cg24ekb Includ.54-56,59€ 52.71
Kurbelgehäuse Cg24ekb
536684609Kurbelgehäuse Cg24ekb€ 2.08
Öldichtung Cg24ekb
546684607Öldichtung Cg24ekb€ 4.15
Kugellager Cg24ekb
556684608Kugellager Cg24ekb€ 3.68
Shim T0.2
566696946Shim T0.2€ 1.62
Shim T0.3
576696945Shim T0.3€ 1.62
Kurbelwelle
586696533Kurbelwelle€ 31.28
Knock Pin 4x12
596696947Knock Pin 4x12€ 1.02
Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90
606684681Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90€ 12.78
D4eretainingringnew
616685101D4eretainingringnew€ 1.11
Feder f. Startersperre Cg24ekb
636684684Feder f. Startersperre Cg24ekb€ 4.15
Startersperre Cg24ekb alte Art.nr.788-0651h-20
646684685Startersperre Cg24ekb alte Art.nr.788-0651h-20€ 4.15
Nicht bestellbar
65A6699995Nicht bestellbar
SET SCREW (OLD 839-03045-20)
666684679SET SCREW (OLD 839-03045-20)€ 2.08
Cam Plate For (s) Type Since 9.2013 For Aus
67A6699996Cam Plate For (s) Type Since 9.2013 For Aus€ 2.47
Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20
686684677Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20€ 8.30
Starter Rope Reel For (s) Type Since 9.2013 For A
69A6699997Starter Rope Reel For (s) Type Since 9.2013 For A€ 8.14
Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti
706684675Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti€ 11.18
Seilzugstarter Gehäuse Cg24ekb For (s) Type Since
716684673Seilzugstarter Gehäuse Cg24ekb For (s) Type Since€ 18.45
Starterkabel Cg24ekb alte Art.nr. 783-0720f-20 Fo
736684674Starterkabel Cg24ekb alte Art.nr. 783-0720f-20 Fo€ 4.15
Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo
746684680Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo€ 2.08
Till 8.2013 For Aus
766699691Till 8.2013 For Aus€ 5.90
Seal Lock Hex. Socket Hd. Bolt M5x30
776698950Seal Lock Hex. Socket Hd. Bolt M5x30€ 1.16
Muffler Rear Cover Since 11.2013
786600335Muffler Rear Cover Since 11.2013€ 8.28
Tapping Screw D4 Since 11.2013
796600332Tapping Screw D4 Since 11.2013€ 1.00
Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b
91305812Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b€ 1.00
Kor (sl)
926696942Kor (sl)€ 4.85
Rasthebel
936696490Rasthebel€ 1.00
Hebel (1)
946696488Hebel (1)€ 1.00
Feder
956696489Feder€ 1.00
Stop Switch
96A6601275Stop Switch€ 1.31
Stoppschalterleine
976696491Stoppschalterleine€ 1.74
Stop Switch Cord For (s)
976696592Stop Switch Cord For (s)€ 2.03
Protection Tube For (s)
986696594Protection Tube For (s)€ 2.03
Protection Tube
986696967Protection Tube€ 1.02
Throttle Wire Comp.
996696560Throttle Wire Comp.€ 4.04
Throttle Wire Comp.
996696593Throttle Wire Comp.€ 4.94
Kor (sl)
1006696941Kor (sl)€ 4.85
Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12
1016684667Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12€ 2.08
Sechskantbolzen 5x22/s alte Art.nr. 994-61050-224
1026695492Sechskantbolzen 5x22/s alte Art.nr. 994-61050-224€ 1.11
Anti Vibe Rubber (a)
1036696963Anti Vibe Rubber (a)€ 3.22
Pipe Holder (a)
104A6698643Pipe Holder (a)€ 2.03
Pipe Holder (b)
106A6698644Pipe Holder (b)€ 2.03
Anti Vibe Rubber (b)
1076696964Anti Vibe Rubber (b)€ 3.22
Sicherungsring D12 (10st), G23ss
108939542Sicherungsring D12 (10st), G23ss€ 1.45
Lüftergehäuse
109A6699129Lüftergehäuse€ 7.99
Clutch Shaft
110B6699400Clutch Shaft€ 8.57
Abstandsbolzen
1116696469Abstandsbolzen€ 1.00
Ring
1126684648Ring€ 2.08
Clutch Plate (a)
1136696546Clutch Plate (a)€ 1.02
Clutch
1146696948Clutch€ 11.27
Washer (b)
1156696547Washer (b)€ 1.02
Mutter
1166685337Mutter€ 1.02
Bolzenscheibe H65sd2
117323212Bolzenscheibe H65sd2€ 1.02
Hex. Socket Hd. Bolt (w/washers) M4x18
1186698388Hex. Socket Hd. Bolt (w/washers) M4x18€ 1.02
BOBINE
119B6699464BOBINE€ 17.04
Plug Cap
120C6601421Plug Cap€ 1.00
Plug Cap Metal
121A6699186Plug Cap Metal€ 1.00
Cord
1226696544Cord€ 1.02
Earth Cord
1236696545Earth Cord€ 1.02
Nicht bestellbar
1246696928Nicht bestellbar
Magneto Rotor Comp.
124A6699289Magneto Rotor Comp.€ 24.89
Distanzring (1)
1256698496Distanzring (1)€ 1.02
Fuel Pipe
126A6698716Fuel Pipe€ 3.34
Fuel Pipe L70
127A6699014Fuel Pipe L70€ 1.60
Return Grommet Till 7.2014
128A6697846Return Grommet Till 7.2014€ 1.00
Fuel Tank Cap Ass'y Includ.100
1296698402Fuel Tank Cap Ass'y Includ.100€ 4.07
Behalter
131A6600317Behalter€ 7.70
Tank (c) Since 8.2014
131B6600354Tank (c) Since 8.2014€ 3.34
Pump Filter
132A6600351Pump Filter€ 2.61
Clip
1336696949Clip€ 1.62
Stand alte Art.nr.940-07350-20
1346694787Stand alte Art.nr.940-07350-20€ 3.19
Bolt (w/flange) L27.8
135A6698991Bolt (w/flange) L27.8€ 1.16
Scheibenfeder 3x13x4.5 alte Art.nr. 068-10100-20
1366684899Scheibenfeder 3x13x4.5 alte Art.nr. 068-10100-20€ 2.08
Magneto Key Set Includ.119b,124a,136 Till 7.2013
1376699463Magneto Key Set Includ.119b,124a,136 Till 7.2013€ 22.63
Tapping Screw (w/flange) D4x30 For Europe (s)
151323837Tapping Screw (w/flange) D4x30 For Europe (s)€ 1.62
Machine Screw M5x30 (black)
152323041Machine Screw M5x30 (black)€ 1.02
Handle Right For Europe (s)
1536698637Handle Right For Europe (s)€ 18.50
Kor (s)
1536696585Kor (s)€ 6.24
Kor (s)
1546696591Kor (s)€ 3.03
Kor (s)
1556696589Kor (s)€ 2.03
Mutter M5 (schwarz) C13u/m8v/m12v
156302012Mutter M5 (schwarz) C13u/m8v/m12v€ 1.02
Kor (sl)
1576696972Kor (sl)€ 1.16
Bolt (black) M6
1586696974Bolt (black) M6€ 1.62
Tpe (sl),kor (sl)
1606696975Tpe (sl),kor (sl)€ 8.69
Mutter M6 (10st) Cg18dl For Europe (sl),usa,can
161949556Mutter M6 (10st) Cg18dl For Europe (sl),usa,can€ 1.02
Handle Holder (b) Since 7.2015 For (s)
162A6600501Handle Holder (b) Since 7.2015 For (s)€ 6.97
Handle Holder (c) For (s)
1636696578Handle Holder (c) For (s)€ 2.03
HEX. HOLE BUTTON SCREW 6X25S (OLD 994-81060-254)
1646684714HEX. HOLE BUTTON SCREW 6X25S (OLD 994-81060-254)€ 2.08
Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
1656684709Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl€ 2.08
Handle Holder (a) Since 7.2015 For (s)
166A6600500Handle Holder (a) Since 7.2015 For (s)€ 4.07
Kor (s)
1676696595Kor (s)€ 12.84
Handle (left) For (s)
1676698638Handle (left) For (s)€ 22.09
Getriebegehaeuse
1686696976Getriebegehaeuse€ 85.56
Getriebegehaeuse
168A6699402Getriebegehaeuse€ 48.71
Bolt (black) M6
1696696974Bolt (black) M6€ 1.62
Cutter Holder (a)
1766696977Cutter Holder (a)€ 12.90
Cutter Holder (b) For Europe
1776698659Cutter Holder (b) For Europe€ 12.62
Nicht bestellbar
178A6699188Nicht bestellbar
U-nut (left Hand) M10 For Irl
179A335759U-nut (left Hand) M10 For Irl€ 1.00
Schraube 5x12ws alte Art.nr. 994-16050-121
1806695414Schraube 5x12ws alte Art.nr. 994-16050-121€ 1.11
Hex. Socket Hd. Bolt M5x30 (10 Pcs.)
181949664Hex. Socket Hd. Bolt M5x30 (10 Pcs.)€ 3.63
Nicht bestellbar
1876696454Nicht bestellbar
Cover
1886698794Cover€ 9.00
Set Screw
1906698795Set Screw€ 1.31
Reel
1916698796Reel€ 2.32
Return Spring
1926698797Return Spring€ 1.02
Knopf (1)
1936698798Knopf (1)€ 1.16
Cord Guide
1946698799Cord Guide€ 1.16
Case
1956698800Case€ 6.39
Inbusschraube M6x20 For Usa
2016685064Inbusschraube M6x20 For Usa€ 1.11
Federscheibe M6 (10st), C8fshe, C8fse, Cg18dal, C
202949455Federscheibe M6 (10st), C8fshe, C8fse, Cg18dal, C€ 1.02
Uae (s),(sl),pan (sl)
2036696978Uae (s),(sl),pan (sl)€ 2.03
Füllstandsmarkierung Cg24ekb
2076684851Füllstandsmarkierung Cg24ekb€ 2.08
Main Pipe Comp.
2086696558Main Pipe Comp.€ 17.12
Drive Shaft
2096698514Drive Shaft€ 15.10
Hanger For Irl
210A6600504Hanger For Irl€ 1.16
Cap (a)
2116698515Cap (a)€ 2.03
Schutz (1)
2126696981Schutz (1)€ 7.11
Bolt Washer M4 (black) For 220v-240v
213323210Bolt Washer M4 (black) For 220v-240v€ 1.02
Ring
2146685068Ring€ 1.11
MOER M4 ( 10 STUKS )
215949554MOER M4 ( 10 STUKS )€ 1.02
Uae (s),(sl),pan (sl)
2166696584Uae (s),(sl),pan (sl)€ 2.03
Fuel Grommet Till 7.2014
217A6698931Fuel Grommet Till 7.2014€ 3.34
Fuel Grommet Since 8.2014
217B6600358Fuel Grommet Since 8.2014€ 1.00
HEX. HOLE BUTTON SCREW 6X25S (OLD 994-81060-254)
2186684714HEX. HOLE BUTTON SCREW 6X25S (OLD 994-81060-254)€ 2.08
Nicht bestellbar
2196699011Nicht bestellbar
Nicht bestellbar
2206697880Nicht bestellbar
Nicht bestellbar
2216698813Nicht bestellbar
Sicherheitsabdeckung, 24 Dia For Aus (sl)
2226690272Sicherheitsabdeckung, 24 Dia For Aus (sl)€ 12.78
Messer For Aus (sl)
2236693388Messer For Aus (sl)€ 6.07
Schneidschraube Cg24ekb, Cg18dal, Cg18dl For Aus
2246684753Schneidschraube Cg24ekb, Cg18dal, Cg18dl For Aus€ 2.08
Handle Holder (a).(b) Set Includ.155a,158a Till 6
2406600499Handle Holder (a).(b) Set Includ.155a,158a Till 6€ 10.31
Kopfschraube M5x10 (10st), G23ss For Irl
241949236Kopfschraube M5x10 (10st), G23ss For Irl€ 1.02
Nicht bestellbar
5016684764Nicht bestellbar
Nicht bestellbar
5026696596Nicht bestellbar
Nicht bestellbar
503944458Nicht bestellbar
Messer Abdeckung For (s)
504B6684768Messer Abdeckung For (s)€ 2.08
Nicht bestellbar
5056698711Nicht bestellbar
Nicht bestellbar
506875769Nicht bestellbar
Nicht bestellbar
507A6601420Nicht bestellbar
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
