Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki CG27EAS'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Hikoki CG27EAS

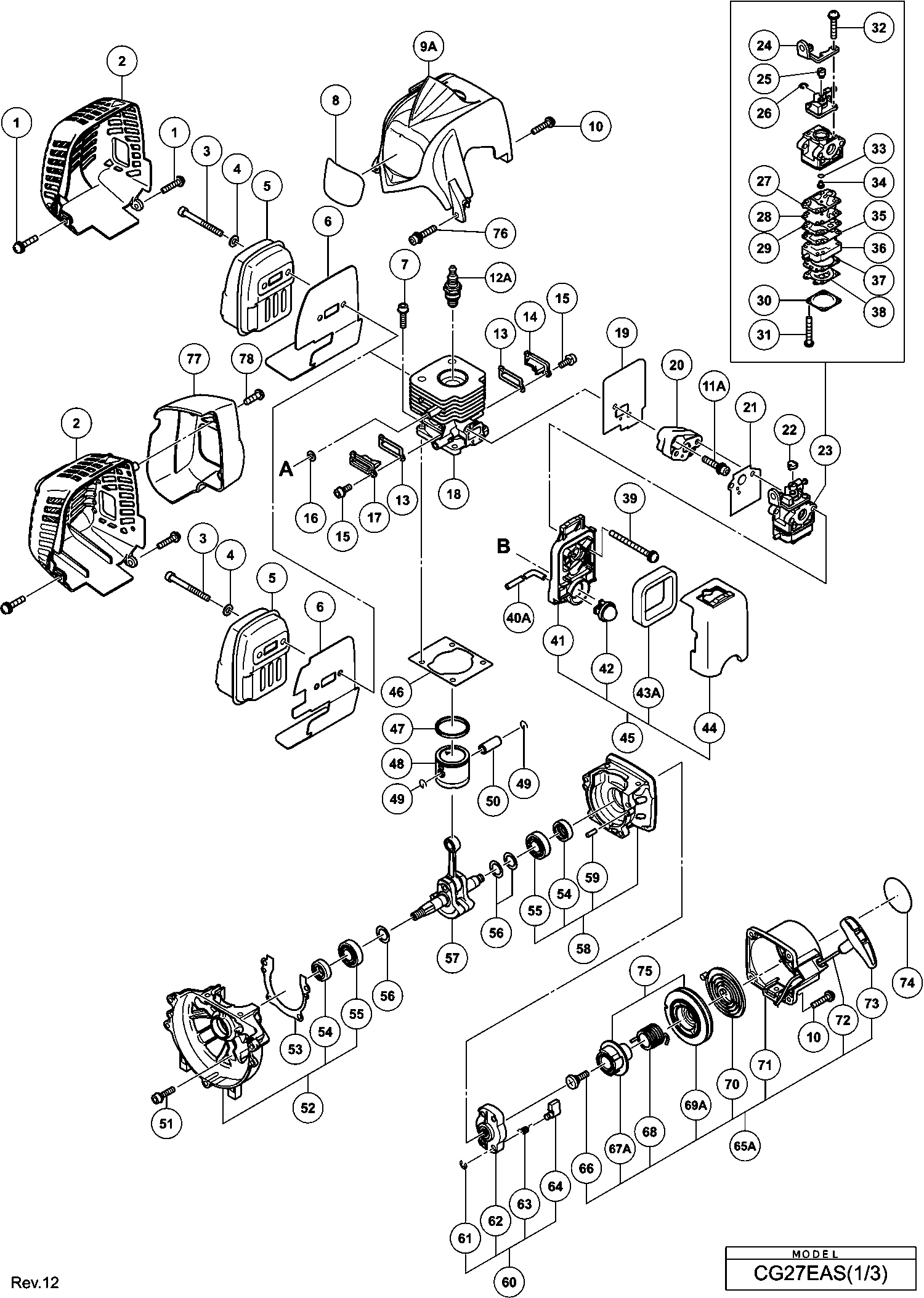

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Hikoki CG27EAS

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Keine Informationen verfügbar, nicht bestellbar
1 887021

Schalldämpferabdeckung seit 11 2013 (alt 6698494)
2 6600336 6.45 7.68

Schalldämpferabdeckung
2 6698493 4.20 5.00

Sechskantbolzen Cg24ekb
3 6684638 2.15 2.56

Hex. Steckschlüssel Hd. Schraube M6x65
3 6698384 1.05 1.25

Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl
4 949432 1.05 1.25

Auspuff
5 6698477 11.85 14.10

Auspuff (b)
5 6600461 7.50 8.92

HITZESCHILD
6 6600324 1.35 1.61

Hex. Bolzen M5
7 6696958 2.10 2.50

Zylinderabdeckung
9A 6697921 6.10 7.26

Kopfschraube M4x20 M.u-scheibe
10 307606 1.05 1.25

Dichtungsschloss Sechskant-Schaftschraube M5x25 (m
11A 6698844 1.20 1.43

Zündkerze Bmr7a
12A 6699316 8.91 10.61

Abdeckungsdichtung
13 6698365 1.05 1.25

Auspuffgas Ventildeckel (a)
14 6698484 2.10 2.50

Hex. Inbusschraube M4x12
15 6698385 1.05 1.25

Unterlegscheibe Cg24ekb
16 6684600 2.15 2.56

Auspuffgas Ventildeckel (b)
17 6698485 2.10 2.50

Zylinder
18 6698480 45.65 54.32

Dichtung
19 6698473 1.05 1.25

Vergaser Isolator
20A 6698387 3.15 3.75

Vergaserdichtung Cg24ekb
21 6684616 2.15 2.56

Keine Informationen verfügbar, nicht bestellbar
22 6684628

Vergaser Ass'y Inklusive.21-36
23 6698489 58.93 70.12

Kabelverstellhalter
24 6699287 4.13 4.91

Drehgelenk
25 6696830 4.45 5.30

Anschlagring Cg24ekb alte Art.nr. 489-25100-20
26 6684696 2.15 2.56

Pumpendichtung Cg24ekb alte Art.nr. 577-25292-20
27 6684692 29.19 34.73

Membranabdeckung Cg24ekb alte Art.nr.576-25100-20
28 6684693 8.58 10.20

Pumpenplatte alte Art.nr.523-25100-20
29 6691242 2.31 2.75

Membranabdeckung
30 6685222 4.45 5.30

Schrauben Set alte Art.nr.548-25101-20
31 6691312 1.15 1.37

Stellschraube M3x12
32 6696829 1.04 1.23

O-RING (ALT 550-25100-20)
33 6684695 4.29 5.10

Schaltplatte alte Art.nr.522-25100-20
35 6691234 3.30 3.93

Pumpenkörper
36 6696828 13.36 15.90

Membran Verpackung
37 6685220 2.31 2.75

Dosiermembrane Cg24ekb alte Art.nr. 474-25601-20
38 6684690 18.00 21.42

Kopfschraube M5x60 M.u-scheibe (schwarz)
39 307224 1.05 1.25

Kraftstoffleitung
40A 6698720 3.45 4.11

Hauptpumpe
42 6685139 5.94 7.07

Reinigungsschwamm
43A 6600704 3.80 4.52

Luftfilter Zusammenstellung
45 6696549 9.13 10.86

Zylinderpackung
46 6698366 1.05 1.25

Kolbenring alte Art.nr. 041-01700-20
47 6686121 4.45 5.30

Kolben
48 6698483 8.70 10.35

Kolbenstift Cg24ekb
49 6684590 2.15 2.56

Kolbenstift Cg24ekb
50 6684591 4.29 5.10

Keine Informationen verfügbar, nicht bestellbar
51 6698386

Kurbelgehäuse Ass'y (b)
52 6698370 15.68 18.65

Kurbelgehäuseverpackung
53 6698371 1.05 1.25

Öldichtung Cg24ekb
54 6684607 4.29 5.10

Kugellager Cg24ekb
55 6684608 3.80 4.52

Keine Informationen verfügbar, nicht bestellbar
56 6698490

Kurbelwelle
57 6698488 55.14 65.61

Kurbelgehäuse Ass'y (a)
58 6698369 13.35 15.89

Schlagbolzen 4x12
59 6696947 1.05 1.25

Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90
60 6684681 13.20 15.71

D4e Sicherungsring (alt 993-55040-001)
61 6685101 1.15 1.37

Feder f. Startersperre Cg24ekb
63 6684684 4.29 5.10

Startersperre Cg24ekb alte Art.nr.788-0651h-20
64 6684685 4.29 5.10

Keine Informationen verfügbar, nicht bestellbar
65A 6699995

Einstellschraube (alte 839-03045-20)
66 6684679 2.15 2.56

NOCKENPLATTE
67A 6699996 2.55 3.03

Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20
68 6684677 8.58 10.20

Starter Seilrolle
69A 6699997 8.41 10.01

Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti
70 6684675 11.55 13.74

Seilzugstarter Gehäuse Cg24ekb For (s) Type Since
71 6684673 19.06 22.68

Starterkabel Cg24ekb alte Art.nr. 783-0720f-20 Fo
72 6684674 4.29 5.10

Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo
73 6684680 2.15 2.56

Nockenplatte Ass'y
75 6699691 6.10 7.26

Sechskant-Schraube M5x30 mit Dichtungssperre
76 6698950 1.20 1.43

Schalldämpfer Rückabdeckung
77 6600335 8.55 10.17

Gewindeschneidschraube D4 seit 11 2013
78 6600332 1.04 1.23

Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b
91 305812 1.04 1.23

Griff (b)
92 6696942 5.01 5.96

Rasthebel
93 6696490 1.04 1.23

Hebel (1)
94 6696488 1.04 1.23

Feder
95 6696489 1.04 1.23

Stopp-Schalter
96A 6601275 1.35 1.61

Stoppschalterleine
97 6696592 2.10 2.50

Stoppschalterleine
97 6696491 1.80 2.14

Schutzrohr
98 6696594 2.10 2.50

Schutzrohr
98 6696967 1.05 1.25

Drosseldraht Comp.
99 6696593 5.10 6.07

Drosseldraht Comp.
99 6696560 4.18 4.97

Griff (a)
100 6696941 5.01 5.96

Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12
101 6684667 2.15 2.56

Sechskantbolzen 5x22/s alte Art.nr. 994-61050-224
102 6695492 1.15 1.37

Antivibrationsgummi (a)
103 6696963 3.33 3.96

Rohrhalter (a)
104A 6698643 2.10 2.50

Rohrhalter (b)
106A 6698644 2.10 2.50

Antivibrationsgummi (b)
107 6696964 3.33 3.96

Sicherungsring D12 (10st), G23ss
108 939542 1.50 1.78

Lüftergehäuse (alt 6698486)
109A 6697922 11.71 13.94

KUPPLUNGSWELLE
110B 6699400 8.85 10.53

Abstandsbolzen
111 6696469 1.04 1.23

Ring
112 6684648 2.15 2.56

Kupplungsplatte (a)
113 6696546 1.05 1.25

Kupplung
114 6696948 11.64 13.85

Scheibe (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb
115 6696547 1.05 1.25

Mutter
116 6685337 1.05 1.25

Bolzenscheibe H65sd2
117 323212 1.05 1.25

Hex. Inbusschraube M4x18 (mit Unterlegscheiben)
118 6698388 1.05 1.25

Zündspule
119 6698492 22.83 27.16

Kabel
120 6698495 2.10 2.50

Erdkabel
123 6696545 1.05 1.25

Magneto Rotor
124 6698396 8.70 10.35

Distanzring (1)
125 6698496 1.05 1.25

Kraftstoffleitung
126A 6698716 3.45 4.11

Kraftstoffleitung L70
127A 6699014 1.65 1.96

Rückkehr Dichtung (alt 6684627)
128A 6697846 1.04 1.23

Nicht mehr lieferbar, kein Ersatz
129 6698402

Behalter
131A 6600317 7.95 9.46

Tank (c)
131B 6600354 3.45 4.11

Keine Informationen verfügbar, nicht bestellbar
132 6684620

Pumpenfilter
132A 6600351 2.70 3.21

Clip
133 6696949 1.68 1.99

Stand alte Art.nr.940-07350-20
134 6694787 3.30 3.93

Flanschschraube
135 6696557 1.05 1.25

Bolzen (mit Flansch) L27.8
135A 6698991 1.20 1.43

Gewindeschneider (w/flansch) D4x30 für Europa (s)
151 323837 1.68 1.99

Maschinenschraube M5x30 (schwarz)
152 323041 1.05 1.25

GRIFF re
153 6698637 19.11 22.74

Griff (b)
154 6696591 3.13 3.72

Griff (a)
155 6696589 2.10 2.50

Mutter M5 (schwarz) C13u/m8v/m12v
156 302012 1.05 1.25

Handschutzhalter (a)
157 6696972 1.20 1.43

Bolzen (schwarz) M6
158 6696974 1.68 1.99

Schleifenschlüssel
160 6696975 8.98 10.68

Mutter M6 (10st) Cg18dl For Europe (sl),usa,can
161 949556 1.05 1.25

Griffhalter (b) (alt 6696577)
162A 6600501 7.20 8.57

Handhalter (c)
163 6696578 2.10 2.50

HEX. LOCHKNOPFSCHRAUBE 6X25S (ALT 994-81060-254)
164 6684714 2.15 2.56

Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
165 6684709 2.15 2.56

Griffhalter (a) (alt 6696576)
166A 6600500 4.20 5.00

GRIFF li
167 6698638 22.83 27.16

Getriebegehaeuse
168 6696976 88.39 105.18

Getriebegehaeuse
168A 6699402 50.33 59.89

Bolzen (schwarz) M6
169 6696974 1.68 1.99

Fräserhalter (a)
176 6696977 13.33 15.86

Fräserhalter (b)
177 6698659 13.04 15.51

Keine Informationen verfügbar, nicht bestellbar
178A 6699188

U-Mutter (linke Hand) M10 für Irl
179A 335759 1.04 1.23

Schraube 5x12ws alte Art.nr. 994-16050-121
180 6695414 1.15 1.37

Inbusschraube M5x30 (10 Stücke)
181 949664 3.75 4.46

Keine Informationen verfügbar, nicht bestellbar
187 6696454

Abdeckungskompl. M/ Welle M10x.125 Links
188 6698794 9.30 11.07

Schraube, nicht rost. Stahl
190 6698795 1.35 1.61

Rolle
191 6698796 2.40 2.86

Rückholfeder
192 6698797 1.05 1.25

Knopf (1)
193 6698798 1.20 1.43

Kabelführung
194 6698799 1.20 1.43

Gehäuse (b) Dh40sr
195 6698800 6.60 7.85

Inbusschraube M6x20 For Usa
201 6685064 1.15 1.37

Federscheibe M6 (10st), C8fshe, C8fse, Cg18dal, C
202 949455 1.05 1.25

Abdeckungswinkel Nicht für Europa
203 6696978 2.10 2.50

Füllstandsmarkierung Cg24ekb
207 6684851 2.15 2.56

Hauptrohr Comp. (alt 6696483)
208 6696558 17.69 21.05

Antriebswelle (alt 6696484)
209 6698514 15.60 18.56

Aufhänger
210A 6600504 1.20 1.43

Kappe (a)
211 6698515 2.10 2.50

Schutz (1)
212 6696981 7.35 8.75

Bolzenscheibe M4 (schwarz) für 220v-240v
213 323210 1.05 1.25

Ring
214 6685068 1.15 1.37

Mutter M4 (10 Stück)
215 949554 1.05 1.25

Messer
216 6696584 2.10 2.50

Gummidichtung f. Kraftstoffleitung
217A 6688156 1.15 1.37

Kraftstoffdichtung
217B 6600358 1.04 1.23

HEX. LOCHKNOPFSCHRAUBE 6X25S (ALT 994-81060-254)
218 6684714 2.15 2.56

Abdeckung Halterung Neu OCT
219 6699011 1.65 1.96

ABDECKUNG ASS'Y
220 6697880 17.88 21.27

ABDECKHALTER
221 6698813 2.10 2.50

Sicherheitsabdeckung, 24 Dia For Aus (sl)
222 6690272 13.20 15.71

Messer For Aus (sl)
223 6693388 6.28 7.47

Schneidschraube Cg24ekb, Cg18dal, Cg18dl For Aus
224 6684753 2.15 2.56

Griffhalter-Set (a+b) (alt 6696576+6696577)
240 6600499 10.65 12.67

Kopfschraube M5x10 (10st), G23ss For Irl
241 949236 1.05 1.25

Keine Informationen verfügbar, nicht bestellbar
501 6684764

Keine Informationen verfügbar, nicht bestellbar
502 6696596

Keine Informationen verfügbar, nicht bestellbar
503 944458

Messer Abdeckung For (s)
504B 6684768 2.15 2.56

Keine Informationen verfügbar, nicht bestellbar
505 875769

Keine Informationen verfügbar, nicht bestellbar
506A 6601420

Keine Informationen verfügbar, nicht bestellbar
507 6698711
