Zeichnungen der Hikoki CG28EJ

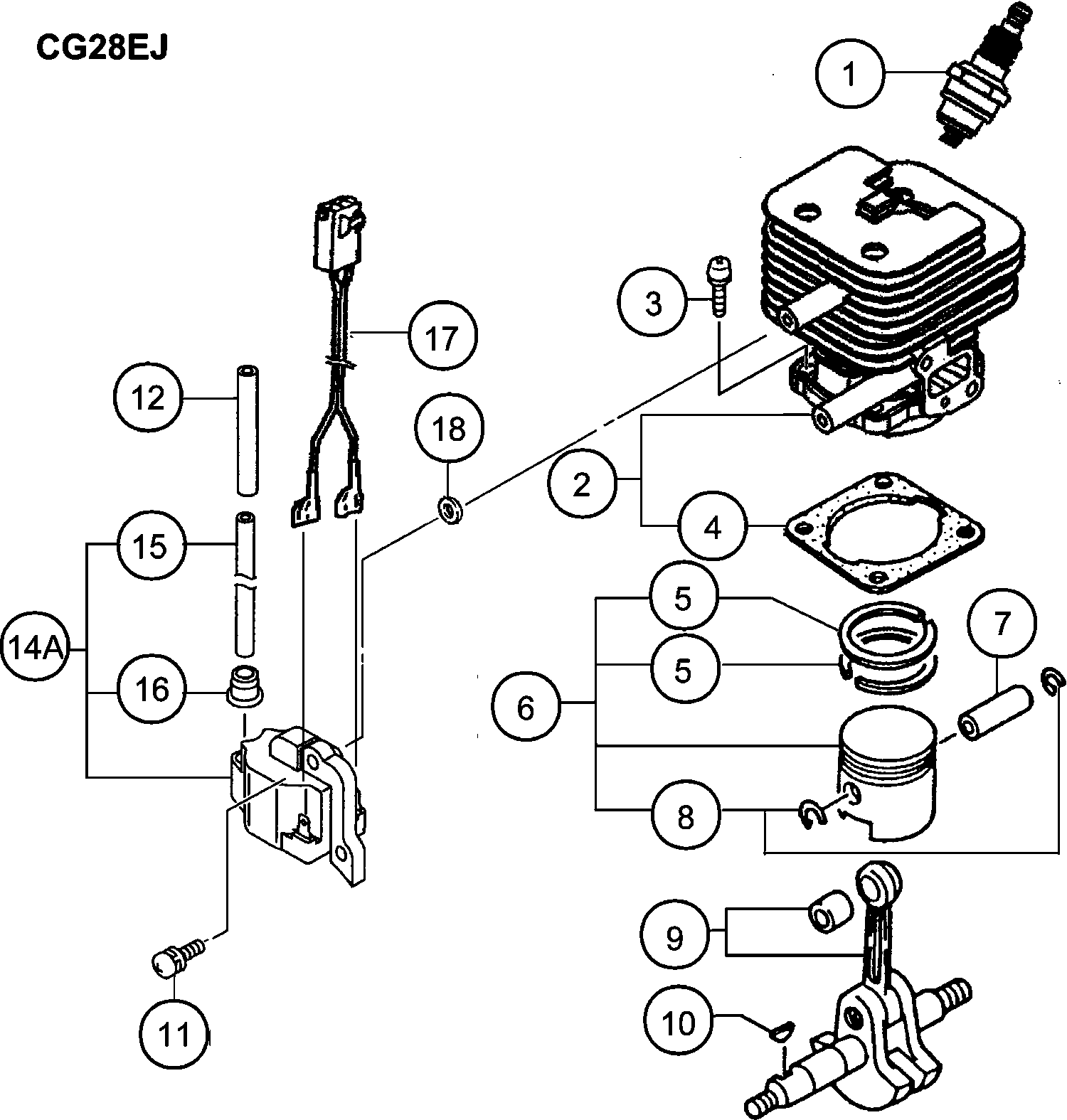

Teilezeichnung 1

Teileliste der Hikoki CG28EJ

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Bougie (oud 6685775)
1 6699326 3.30 3.93

Zylinder Set alte Art.nr. 001-07020-90
2 6685484 56.26 66.95

Sechskantbolzen Rb24e
3 6684903 2.15 2.56

Zylinderdichtung alte Art.nr. 017-07020-20
4 6685746 1.15 1.37

Kolbenring 34.5 alte Art.nr. 041-07020-20
5 6686130 4.45 5.30

Kolben Set alte Art.nr. 030-07020-91
6 6685896 26.16 31.13

Kolbenbolzen alte Art.nr. 037-07020-20
7 6686016 2.31 2.75

Sicherungsring neue Art.nr. 039-00000-20
8 6685078 1.15 1.37

Kurbelwelle alte Art.nr. 046-07221-80
9 6696499 67.00 79.73

Scheibenfeder 3x13x4.5 alte Art.nr. 068-10100-20
10 6684899 2.15 2.56

Hochspannungsschraube 4x18ws alte Art.nr. 994-160
11 6695407 1.15 1.37

Isolierte Röhre 110l
12 6688319 1.15 1.37

Ignition Coil Ass'y (old 6687665/6699774)
14A 6699772 17.85 21.24

Hochspannungskabel 140l Till G165840
15 6687888 2.31 2.75

Gummikappe Cg24ekb Till G165840
16 6684602 2.15 2.56

Lead Wire Ass'y
17 6697836 5.45 6.49

Unterlegscheibe Cg24ekb
18 6684600 2.15 2.56

Kurbelgehäuse kpl. alte Art.nr. 072-07020-90
31 6686580 38.26 45.53

Öldichtung Cg24ekb
32 6684607 4.29 5.10

Kugellager Cg24ekb
33 6684608 3.80 4.52

Dichtung f. Kurbelgehäuse alte Art.nr. 090-07020-
34 6686721 1.15 1.37

Getriebewelle Cg24ekb
35 6684604 2.15 2.56

Getriebewelle Cg24ekb
35 6684605 2.15 2.56

Magnetzünder Rotor kpl alte Art.nr. 155-20546-80
36 6687374 24.20 28.80

Sechskantmutter Cg24ekb
37 6684612 2.15 2.56

Ring
38 6695184 1.15 1.37

Sechskantbolzen Rb24e
39 6684903 2.15 2.56

Ansaugkrümmerdichtung
51 6689895 1.15 1.37

Isolator Set
52 6689972 6.28 7.47

Sechskantbolzen 5x25ws alte Art.nr. 994-64050-254
53 6695515 1.15 1.37

Vergaserdichtung Cg24ekb
54 6684616 2.15 2.56

Vergaser Set Wyj392
55 6690500 82.43 98.09

Drosselplatte 1.0 alte Art.nr.528-07020-22 alte A
56 6691278 1.15 1.37

Filtergehäuse kpl.
57 6690120 4.45 5.30

Filter Schwamm neue Art.-nr.:6690365
58 6690365 1.15 1.37

Filterabdeckung
59 6690421 13.86 16.50

Cover Fixing Bolt Comp.
60 6698730 3.15 3.75

Schraube 5x55 alte Art.nr. 990-11050-552
61 6694914 1.15 1.37

kleine Unterlegscheibe Rb24e
62 6684864 2.15 2.56

Drosselkontrollhebel alte Art.nr.523-0652n-20
63 6691239 1.15 1.37

Tank weiss alte Art.nr.591-07039-80
64 6691588 11.71 13.94

Hülse Cg24ekb
65 6684623 2.15 2.56

Gummidichtung f. Kraftstoffleitung
66 6688156 1.15 1.37

Benzinleitung Rb24e
67 6684880 2.15 2.56

Nicht mehr lieferbar
68 6684620

Clipd6new
69 6685198 1.15 1.37

Kraftstoffleitung kpl.
70 6688169 2.31 2.75

Sechskantbolzen 5x20ps alte Art.nr. 994-63050-205
71 6695506 1.15 1.37

Nicht mehr lieferbar
72 6685049

Nicht mehr lieferbar
73 6684625

Stand alte Art.nr.941-07035-20
74 6694793 3.30 3.93

Blechschraube 4x14 alte Art.nr. 993-49040-142
75 6695280 1.15 1.37

Ring
76 6685070 1.15 1.37

Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01
77 6684662 2.15 2.56

Kupplungsschuh T-16 Till F113110
91 6688616 7.59 9.03

Kupplungsfeder Till F113110
92 6689430 2.31 2.75

Ring
93 6684642 2.15 2.56

Kupplungsscheibe Cg24ekb
94 6684645 2.15 2.56

Stufen Bolzen Till F113110
95 6689627 1.15 1.37

Kupplungsset kpl.
96 6688484 14.53 17.28

Lüftergehäuse
97 6687019 11.05 13.15

Sechskantbolzen 5x15ws alte Art.nr. 994-64050-154
98 6695512 1.15 1.37

Anti Vibrationsgummi
99 6691838 3.30 3.93

Schneidschraube Since C026901 Till F024130
100 6685275 1.15 1.37

Leitungshalter alte Art. 360-07030-20
101 6689656 8.91 10.61

Anschlagring C außen Cg24eks alte Art.nr. 289-522
102 6684664 2.15 2.56

Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
103 6684709 2.15 2.56

Sechskantbolzen 4x12ws alte Art.nr. 994-64040-125
104A 6695507 1.15 1.37

Kupplungsschaft kpl.
105 6688597 13.20 15.71

Anschlagring innen R-32 alte Art.nr. 993-53032-00
106 6695304 1.15 1.37

Lagergehäuse alte Art.nr. 088-07020-20
107 6686667 7.75 9.22

Kugellager #6201zz
108 6695553 6.28 7.47

Primäre Kabel-gummidichtung
109 6688057 1.15 1.37

Schalldämpferschutz alte Art.-nr.738-07021-20
110 6692803 7.75 9.22

Zündkerzenkappe kpl. alte Art.nr. 157-01570-90 Ti
111 6687468 2.31 2.75

Blechschraube Cg24ekb
112 6684637 2.15 2.56

Schalldämpferdichtung alte Art.-nr.737-0165a-20
113 6692732 1.15 1.37

Hitzeschild alte Art.nr. 133-07020-21
114 6687260 3.30 3.93

Schalldämpfer Set alte Art.-nr.704-07020-90
115 6692489 22.24 26.46

Sechskantbolzen Cg24ekb
116 6684638 2.15 2.56

Ring
117 6684639 2.15 2.56

Schalldämpfer Spezialdichtung alte Art.nr. 751-07
118 6692887 1.15 1.37

Auspuff Set alte Art.-nr.721-07020-90 For Europe
119 6692669 4.45 5.30

Schraube 4x8/s alte Art.nr. 994-14040-081
120 6695325 1.15 1.37

Ring
123 6684648 2.15 2.56

Seilzugstarter
151 6692969 22.24 26.46

Startergriff alte Art.nr.785-01620-20 Till 7.2014
152 6693227 3.30 3.93

Seilführung alte Art.nr. 780-06150-20
153 6693135 3.30 3.93

Seilzugstarter Gehäuse alte Art.nr. 772-06150-21
154 6693036 10.23 12.17

Rückholfeder
155 6693111 7.93 9.43

Seil 3.5x890
156 6693157 2.31 2.75

Seilhaspel Starter alte Art.nr. 774-0162v-20
157 6693057 4.45 5.30

Ring
158 6693419 1.15 1.37

Stellschraube alte Art.nr. 839-00025-20
159 6693632 1.15 1.37

Sechskantbolzen 4x18ps alte Art.nr. 994-63040-184
160 6695502 1.15 1.37

Starter Riemenscheibe alte Art.nr. 798-0166r-90
161 6693394 7.59 9.03

Startersperre alte Art.nr. 6693299
162 6693299 2.31 2.75

Feder f. Startersperre alte Art.nr. 790-0162v-20
163 6693345 2.31 2.75

Ring
164 6689645 1.15 1.37

Starter kpl. alte Art.nr.762-0720f-92 alte Art.nr
171A 6692991 20.11 23.93

Seilzugstarter Gehäuse alte Art.nr. 762-07266-90
171 6692992 50.21 59.75

Startergriff alte Art.nr. 785-07085-20 Since C026
172 6693240 14.35 17.08

Seilzugstarter Gehäuse alte Art.nr. 772-07085-80
173 6693038 30.25 36.00

Schnuranlasser alte Art.nr. 783-06097-20 Till 7.2
174 6693168 2.31 2.75

Seilführung alte Art.nr. 780-07085-20 Till C02690
175 6693138 9.90 11.78

Federgehäuse Set alte Art.nr. 778-07085-91 Till C
176 6693101 32.21 38.33

Seilscheibenstarter alte Art.nr. 774-07027-20 Til
178 6693075 6.44 7.66

Ring
179 6687947 2.31 2.75

Schneidschraube Since C026901 Till F024130
180 6685275 1.15 1.37

Sechskantmutter Cg24ekb
181 6684612 2.15 2.56

Sechskantbolzen 4x18ws alte Art.nr. 994-64040-185
182 6695508 1.15 1.37

Starter Basis neue Art.nr.806-07027-20 Till C2370
183 6693468 9.74 11.59

Schneidschraube Till C026900
184 6685153 1.15 1.37

Starter Riemenscheibe alte Art.nr. 798-07085-90 S
185 6693408 32.21 38.33

Dichtung f. Startersperre alte Art.nr. 786-07085-
186 6693252 14.68 17.46

Nicht mehr lieferbar
187 6693099

Anlasserbuchse Till Z029400
188 6689170 12.05 14.34

Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90
189 6684681 13.20 15.71

Sechskantbolzen 4x20ps alte Art.nr. 994-63040-205
190 6695503 1.15 1.37

D4eretainingringnew
191 6685101 1.15 1.37

Feder f. Startersperre Cg24ekb
192 6684684 4.29 5.10

Startersperre Cg24ekb alte Art.nr.788-0651h-20
193 6684685 4.29 5.10

Seilzugstarter Gehäuse kpl. Since C237092
194 6693040 7.75 9.22

Starterkabel Cg24ekb alte Art.nr. 783-0720f-20 Fo
195 6684674 4.29 5.10

Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti
196 6684675 11.55 13.74

Nicht mehr lieferbar
197 6693081

Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20
198 6684677 8.58 10.20

Nicht mehr lieferbar
199 6692938

SET SCREW (OLD 839-03045-20)
200 6684679 2.15 2.56

Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo
201 6684680 2.15 2.56

Ring
202 6689645 1.15 1.37

Pumpengehäuse Rb24e
221 6684879 62.16 73.97

Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8
222 6684687 16.34 19.44

Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2
223 6684688 8.58 10.20

Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20
224 6684689 6.44 7.66

Dosiermembrane alte Art.nr474-25001-80. Till B027
225 6690827 11.71 13.94

Membrandichtung Cg24ekb alte Art.nr.475-25153-20
226 6684691 8.58 10.20

Membranabdeckung Cg24ekb alte Art.nr.576-25100-20
227 6684693 8.58 10.20

Pumpendichtung alte Art.nr.577-25100-20
228 6691457 7.10 8.45

Anschlagring Cg24ekb alte Art.nr. 489-25100-20
229 6684696 2.15 2.56

Spannschloss Cg24ekb alte Art.nr. 539-25120-20
230 6684697 6.44 7.66

Drosselschrauben Set Rb24e
231 6684870 2.15 2.56

Kabel Justierer Rb24e
232 6684873 6.44 7.66

Verschlussmutter Rb24e
233 6684872 2.15 2.56

Kabel Justierer Rb24e
234 6684871 4.29 5.10

Filterdichtung Rb24e
235 6684875 4.29 5.10

Stellschraube Cg24ekb alte Art.nr. 548-25151-20
236 6684699 2.15 2.56

Sicherungsscheibe Rb24e
237 6684874 2.15 2.56

Schutzsieb Cg24ekb
238 6684700 4.29 5.10

O-RING (OUD 550-25100-20)
239 6684695 4.29 5.10

Hauptdüse Nr. 43 alte Art.nr.599-2000w-43
240 6691848 4.45 5.30

Antriebswelle
261 6689478 14.98 17.82

Nicht mehr lieferbar
262 6689407

Bushing Ass'y
263 6697866 1.98 2.35

Hubmetall 90 Grad Drehlager Till J034790
264 6689274 2.31 2.75

Hubmetallmanschette 26 Till J034790
265 6689258 2.31 2.75

Sechskantbolzen 5x30.p alte Art.nr. 994-62050-304
266 6695501 1.15 1.37

Spezialmutter
267 6689100 1.15 1.37

Handgriff Cg24eks alte Art.nr. 165,37590-20
268 6684708 6.44 7.66

Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
269 6684709 2.15 2.56

Griffhalterung Cg24eks
270 6684710 13.20 15.71

Griffhalterung Cg24eks
271 6684711 18.00 21.42

Gummipuffer alte Art.nr.510-37352-20
272 6691187 2.31 2.75

Handgriff C Cg24eks
273 6684713 12.38 14.73

HEX. HOLE BUTTON SCREW 6X25S (OLD 994-81060-254)
274 6684714 2.15 2.56

Nicht mehr lieferbar
275 6689291

Klammer Cg24eks
276 6684715 2.15 2.56

linker Ballengriff alte Art.nr. 502-37867-20
277 6696093 13.76 16.38

Griff rechts alte Art.nr.501-37867-320 For Europe
278 6691080 13.53 16.09

Gashebel alte Art.nr. 870-38401-91
279 6693766 42.20 50.22

Sicherheitshebel Cg24ekb
280 6684721 6.44 7.66

Rückholfeder Cg24ekb
281 6684722 2.15 2.56

Drosselklappendraht Cg24eks
282 6684723 10.23 12.17

Schraube Cg24ekb
284 6684725 2.15 2.56

Schraube Cg24eks
285 6684726 2.15 2.56

Nicht mehr lieferbar
286 6684727

Stoppschalter alte Art.nr. 156-38401-81 Since C29
287 6687461 13.86 16.50

Drosselklappen Draht alte Art.nr. 887-38401-80
288 6694023 12.54 14.92

Schutzrohr alte Art.nr. 164-07086-50
289 6687546 2.31 2.75

Drosselklappen-seil alte Art.nr.885-38401-80 Sinc
290 6693980 28.14 33.48

Nicht mehr lieferbar
291 6689275

Antriebswelle
301 6689478 14.98 17.82

Nicht mehr lieferbar
302 6689407

Bushing Ass'y
303 6697866 1.98 2.35

Sechskantmutter Cg24ekd alte Art.nr. 991-01060-01
304 6684835 2.15 2.56

Nicht mehr lieferbar
305 6691049

Abdeckung alte Art.nr.520-33398-20
306 6691231 5.61 6.68

Bolzen Cg24ekd, Cg18dal, Cg18dl
307 6684838 2.15 2.56

Blechschraube 5x20 alte Art.nr. 993-11052-012
308 6695255 1.15 1.37

Ring
309 6689681 1.15 1.37

Griff alte Art.nr.503-3738e-20
310 6691098 6.44 7.66

Nicht mehr lieferbar
311 6689275

Gashebel 26 Dia alte Art.nr. 870-37588-90
312 6693748 40.24 47.88

Drosselklappen-seil alte Art.nr.885-38400-80
313 6693978 19.51 23.22

Gashebel alte Art.nr. 887-38400-80
314 6694022 8.25 9.82

Stoppschalter kpl. alte Art.nr. 156-38110-81
315 6687459 13.91 16.56

Schutzrohr 7x175l
316 6687526 1.15 1.37

Sicherheitshebel Cg24ekb
317 6684721 6.44 7.66

Rückholfeder Cg24ekb
318 6684722 2.15 2.56

Schraube Cg24ekb
319 6684803 2.15 2.56

Nicht mehr lieferbar
320 6684727

Schraube Cg24ekb
321 6684725 2.15 2.56

Drosselklappenhebel Cg24ekb
322 6684804 8.58 10.20

Nicht mehr lieferbar
351B 6601215

Getriebegehäuse kpl. Pn alte Art.nr. 300-3338r-00
351 6696497 60.35 71.82

Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
352 6684709 2.15 2.56

Sechskantbolzen Cg24ekd
352A 6684829 2.15 2.56

Federscheibe Cg24ekd
353 6684834 2.15 2.56

STOP RING C-26, INNER (OLD 993-51026-002)
354 6695294 1.15 1.37

Begrenzungsring Cg24ekd
355A 6684821 2.15 2.56

Anschlagring E-5 alte Art.nr. 993-57010-002
355 6695315 1.15 1.37

Nicht mehr lieferbar
356 6695526

Nicht mehr lieferbar
357 6695524

Getriebegehäuse 26 Dia For Aus
358 6688770 15.88 18.89

Getriebeplatte (1)
358A 6697738 12.88 15.32

Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12
359 6684667 2.15 2.56

Sechskantbolzen Cg24ekb
359A 6684786 2.15 2.56

Bolzen Cg24ekd, Cg18dal, Cg18dl
360A 6684737 2.15 2.56

Ölschraube
360 6689109 1.15 1.37

Kugellager Cg24ekd
361 6684734 8.58 10.20

Getriebewelle alte Art.nr.304-3338r-20 For Aus
362 6688924 18.15 21.60

Gear Shaft
362A 6697739 14.53 17.28

Kugellager 6201d
363 6695554 5.94 7.07

Kugellager #6201dd
363A 6695555 7.10 8.45

Anschlagring innen C-32 alte Art.nr. 993-51032-00
364 6695295 1.15 1.37

Cutter Holder Ass'y
365B 6601216 25.56 30.42

Messerhalterung alte Art.nr. 310-38150-20
365 6689032 11.71 13.94

Kappe f. Messerhalterung alte Art.nr. 311-38150-2
366 6689055 5.11 6.08

Cutter Holder Cap
366A 6699009 3.80 4.52

Nut Cover
367 6697792 2.80 3.33

Feststellmutter Lm10x1.25 Till 9.2015
368 6689073 4.63 5.50

Nicht mehr lieferbar
368A 6698658

Ring
369 6689159 1.15 1.37

HEX. HOLE BUTTON SCREW 6X25S (OLD 994-81060-254)
370 6684714 2.15 2.56

Halterung f. Abdeckung 26 Since D085851 For Europ
371 6690315 4.45 5.30

Cover Bracket D26
371A 6697867 4.29 5.10

Blattschutz 26 Ce Till D168500 For Europe
372 6690242 16.64 19.80

Blattschutz 26ce Since D168501 For Europe
372A 6690276 17.55 20.88

Sicherheitsabdeckung Cg24ekd, Cg18dal, Cg18dl
373 6684748 4.29 5.10

Sicherheitsabdeckung Till D068890 Except For Usa
374 6690372 9.58 11.39

Blattschutz Since D068891 Except For Usa
374A 6690376 9.40 11.19

Messer Cg24ekd For Irl
375A 6684750 4.29 5.10

Messer Till D068890 Except For Usa
375 6693386 4.45 5.30

Schneidschraube Cg24ekd
376A 6684751 2.15 2.56

Schraube 5x12/s alte Art.nr. 994-14050-121 Till D
376 6695334 1.15 1.37

Zahnrad/ritzel Teile-set alte Art.nr. 301-37480-0
377 6688875 22.24 26.46

Gear Pinion Set
377A 6697741 20.11 23.93

Sechskantmutter 5
378 6684965 1.04 1.23

Schneidschraube Cg24ekb, Cg18dal, Cg18dl For Aus
379 6684753 2.15 2.56

Messer Cg24ekb, Cg18dal, Cg18dl Till H130080 Exce
380 6684754 8.58 10.20

Nicht mehr lieferbar
501 6684813

Nicht mehr lieferbar
502 6684764

Messer Abdeckung For (s)
503B 6684768 2.15 2.56

Nicht mehr lieferbar
503 6699555

Nicht mehr lieferbar
505 6693520

Nicht mehr lieferbar
506 6695791

Nicht mehr lieferbar
507 6695795

Schutzabdeckung B alte Art.nr. 308-38150-20 Till
508 6688995 3.30 3.93

Nicht mehr lieferbar
509 6695796

Nicht mehr lieferbar
510 6695784

Befestigungsmutter Cg24ekd, Cg18dal, Cg18dl Till
511 6684756 9.08 10.80

Befestigungsmutter L-m8x1.25 alte Art.nr. 356-338
512 6689624 7.75 9.22

Schneidegehäuse Cg24ekd, Cg18dal, Cg18dl Till Tl0
513 6684757 22.69 27.00

Spezial Mutter Cg24ekd, Cg18dal, Cg18dl Till Tl06
514 6684758 9.40 11.19

Rollenfeder Cg24ekd, Cg18dal, Cg18dl Till Tl06052
515 6684759 4.29 5.10

Spule Cg24ekd, Cg18dal, Cg18dl Till Tl060520
516 6684760 15.58 18.53

Schneidegehäuse Cg24eks, Cg18dal, Cg18dl Till Tl0
517 6684761 36.15 43.02

Kabelschuh Cg24ekd, Cg18dal, Cg18dl Till Tl060520
518 6684762 4.29 5.10

Sure-tap Manual P/l 9
519 6697805 1.98 2.35

Gewindeschutz Cg24eks alte Art.nr. Cg18dal, Cg18d
520 6684763 4.29 5.10

Nylon Cord Cutter
521 6601148 19.21 22.86

Case
522 6601149 10.73 12.76

Mutter (1)
523 6601150 6.93 8.24

Rollfeder alte Art.nr. 793-38454-20 Since Tl06052
524 6693380 3.30 3.93

Line Holder
525 6601151 7.59 9.03

Abdeckung (1)
526 6601152 7.75 9.22

Kabelschuh Cg24ekb Since Tl060521
527 6684810 2.15 2.56

Typenschild alte Art.nr.906-07219-20 For (28ej)
601 6694232 1.05 1.25

Symbolmarkierung alte Art.nr. 929-07219-20 For (2
602 6694659 1.05 1.25

Typenschild alte Art.nr. 906-54400-20 For (l)
603 6694390 1.05 1.25

Symbol Makierung alte Art.nr. 929-54400-20 For (l
604 6694756 1.05 1.25

Symbolmarkierung alte Art.nr. 929-07218-20 For (s
606 6694658 1.05 1.25

Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
