Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki CG36DAL'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

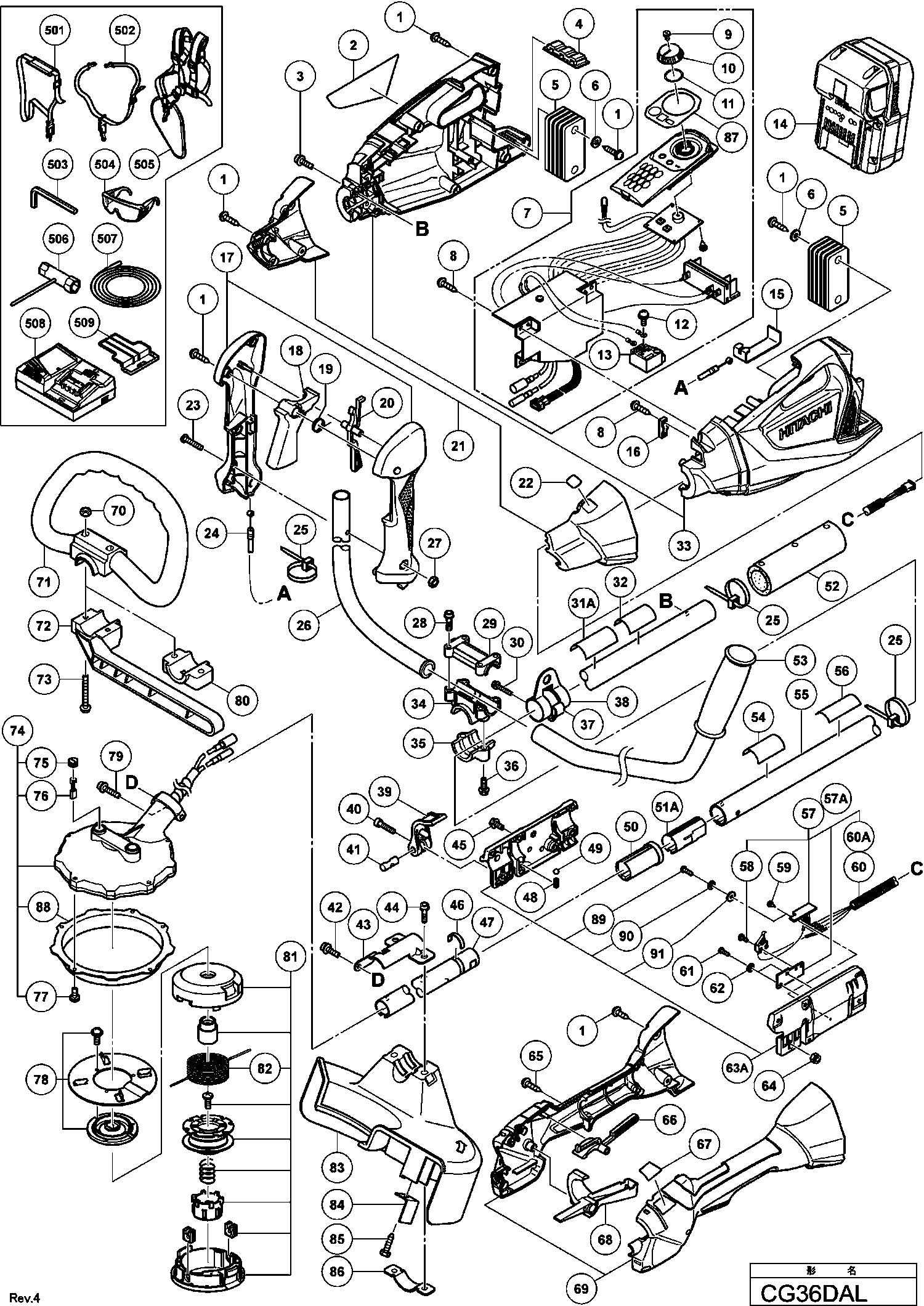

Zeichnungen der Hikoki CG36DAL
Teileliste der Hikoki CG36DAL
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 1 | 301653 | 1.04 | 1.23 | |
| Schneidschraube D3x16 Mit Flansch (schwarz) Dv18d | ||||
| 1A | 313687 | 1.04 | 1.23 | |
| Imbusschraube M5x16 Cg18dl | ||||
| 3 | 996728 | 1.05 | 1.25 | |
| Gummikissen | ||||
| 4 | 332668 | 2.10 | 2.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 5 | 335748 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 6 | 329140 | |||
| Regler | ||||
| 7 | 335745 | 89.65 | 106.68 | |
| Regler | ||||
| 7 | 335747 | 89.65 | 106.68 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 8 | 984750 | |||
| Maschinenschraube M1.7x3.5 | ||||
| 9 | 333162 | 1.80 | 2.14 | |
| Zifferblatt | ||||
| 10 | 332550 | 5.10 | 6.07 | |
| O-ring (s-16) Fcj55v | ||||
| 11 | 876031 | 1.65 | 1.96 | |
| Kopfschraube M3,5x5 M.u-scheibe | ||||
| 12 | 980060 | 1.05 | 1.25 | |
| Schalter | ||||
| 13 | 332552 | 10.65 | 12.67 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 14 | 334998 | |||
| Platte | ||||
| 15 | 330771 | 4.20 | 5.00 | |
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 16 | 937631 | 1.04 | 1.23 | |
| Handgriff (a+b) Set Dh30pc2 | ||||
| 17 | 334541 | 15.95 | 18.98 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 18 | 334544 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 19 | 332557 | |||
| Rasthebel | ||||
| 20 | 6696490 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 21 | 335230 | |||
| Maschinenschraube M5x30 (schwarz) | ||||
| 23 | 323041 | 1.05 | 1.25 | |
| Draht | ||||
| 24 | 335749 | 1.65 | 1.96 | |
| KABELKLEMME | ||||
| 25 | 988054 | 1.04 | 1.23 | |
| Rechterhandgriff Für Rus | ||||
| 26 | 335750 | 5.70 | 6.78 | |
| Mutter M5 (schwarz) C13u/m8v/m12v | ||||
| 27 | 302012 | 1.05 | 1.25 | |
| Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl | ||||
| 28 | 6684709 | 2.15 | 2.56 | |
| Handgriffhalterung (a) Außer Für Modell (l) | ||||
| 29 | 334554 | 9.45 | 11.25 | |
| Sechskantbolzen 5x25ws alte Art.nr. 994-64050-254 | ||||
| 30 | 6695515 | 1.15 | 1.37 | |
| Gehäuse | ||||
| 33A | 336613 | 21.86 | 26.02 | |
| Bügel | ||||
| 34 | 334555 | 10.05 | 11.96 | |
| Bügel | ||||
| 35 | 334556 | 9.00 | 10.71 | |
| HEX. LOCHKNOPFSCHRAUBE 6X25S (ALT 994-81060-254) | ||||
| 36 | 6684714 | 2.15 | 2.56 | |
| Hänger Haltegabel | ||||
| 37 | 6689293 | 2.31 | 2.75 | |
| Befestigungsöse für Gurtzeug | ||||
| 38 | 6689278 | 12.88 | 15.32 | |
| Halterhebel | ||||
| 39 | 334550 | 13.65 | 16.24 | |
| Inbusschraube M5x30 (10 Stücke) | ||||
| 40 | 949664 | 3.75 | 4.46 | |
| Halterwelle | ||||
| 41 | 334560 | 10.05 | 11.96 | |
| Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12 | ||||
| 42 | 6684667 | 2.15 | 2.56 | |
| Abdeckungs Halter | ||||
| 43 | 333321 | 2.10 | 2.50 | |
| HEX. LOCHKNOPFSCHRAUBE 6X25S (ALT 994-81060-254) | ||||
| 44 | 6684714 | 2.15 | 2.56 | |
| Inbusschraube G13va M5x20 mit Scheiben | ||||
| 45 | 316107 | 1.80 | 2.14 | |
| HALTER | ||||
| 46 | 373145 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 47 | 334547 | |||
| Feder (b) | ||||
| 48 | 334562 | 5.10 | 6.07 | |
| Stahlkugel D6,35 (10st) | ||||
| 49 | 959150 | 1.35 | 1.61 | |
| Muffe (b) | ||||
| 50 | 334553 | 10.05 | 11.96 | |
| Hülse (a) Wh9dm2 | ||||
| 51A | 336612 | 4.05 | 4.82 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 52 | 334847 | |||
| GRIFF li | ||||
| 53 | 6698638 | 22.83 | 27.16 | |
| GRIFF li | ||||
| 53 | 6696595 | 13.26 | 15.78 | |
| Hauptrohr (a) | ||||
| 55 | 334546 | 45.79 | 54.49 | |
| Sensor Ass'y Inkl.63,64 | ||||
| 57 | 335754 | 16.91 | 20.13 | |
| Sensor Ass'y Inkl.63,64 Für Modell (l) | ||||
| 57A | 335755 | 16.91 | 20.13 | |
| Maschinenschraube (mit Unterlegscheiben) M3x10 | ||||
| 58 | 306622 | 1.05 | 1.25 | |
| Schneidschraube D3x8 Uc36yrl | ||||
| 59 | 327174 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 60 | 335765 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 60A | 336391 | |||
| Kopfschraube M3x 8 (10st) Since 9.2012 For Europe | ||||
| 61 | 949203 | 1.05 | 1.25 | |
| Federscheibe M3 (10st) Cr 10dl Since 9.2012 For E | ||||
| 62 | 949451 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 63A | 335753 | |||
| Nylonmutter M5 Nv83a/nr83a, Nr90aa | ||||
| 64 | 877371 | 1.05 | 1.25 | |
| Gewindeschneidende Schraube D3x12 (schwarz) | ||||
| 65 | 334333 | 1.80 | 2.14 | |
| Sperre | ||||
| 66 | 335752 | 1.04 | 1.23 | |
| Hebel | ||||
| 68 | 335239 | 1.20 | 1.43 | |
| Handgriff (a+b) Set Dh30pc2 | ||||
| 69 | 335232 | 11.10 | 13.21 | |
| Mutter M6 (10st) Cg18dl For Europe (sl),usa,can | ||||
| 70 | 949556 | 1.05 | 1.25 | |
| Schleifenschlüssel | ||||
| 71 | 6699030 | 4.50 | 5.36 | |
| Barriere | ||||
| 72 | 6699032 | 2.10 | 2.50 | |
| Bolzen (schwarz) M6 | ||||
| 73 | 6696974 | 1.68 | 1.99 | |
| Scheibenmotorbaugruppe inkl. 23-26 | ||||
| 74 | 335222 | 278.58 | 331.50 | |
| Scheibenmotorbaugruppe inkl. 23-26 | ||||
| 74 | 335741 | 278.58 | 331.50 | |
| Bürstenkappendeckel Dh50mb | ||||
| 75 | 334294 | 1.20 | 1.43 | |
| Kohlebürsten (2 Stück) | ||||
| 76 | 999016 | 4.50 | 5.36 | |
| Maschinenschraube (schwarz) M4x16 | ||||
| 77 | 333163 | 1.80 | 2.14 | |
| Flansch (1) | ||||
| 78 | 335758 | 17.60 | 20.94 | |
| Sechskantbolzen Cg24eks, Dv14dvf, Cg18dl | ||||
| 79 | 6684973 | 2.15 | 2.56 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 80 | 6699031 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 81 | 335234 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 82 | 335235 | |||
| Kappe | ||||
| 83 | 333899 | 10.65 | 12.67 | |
| Messer Cg24ekb, Cg18dal, Cg18dl Till H130080 Exce | ||||
| 84 | 6684754 | 8.58 | 10.20 | |
| Schneidschraube Cg24ekb, Cg18dal, Cg18dl For Aus | ||||
| 85 | 6684753 | 2.15 | 2.56 | |
| Halter für Sicherheitsabdeckung | ||||
| 86 | 6696951 | 3.33 | 3.96 | |
| Panelsblatt (a) | ||||
| 87 | 335767 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 88 | 334297 | |||
| Kopfschraube M3x 8 (10st) Since 9.2012 For Europe | ||||
| 89 | 949203 | 1.05 | 1.25 | |
| Federscheibe M3 (10st) Cr 10dl Since 9.2012 For E | ||||
| 90 | 949451 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 91 | 336394 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 330787 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 335757 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 6684813 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 504 | 875769 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 505 | 6699137 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 506 | 6684764 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 507 | 335235 | |||
| Abdeckkappe für Batterie | ||||
| 509 | 329897 | 1.80 | 2.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 334997 | |||
