Hikoki CG36DL Zeichnungen und Teile
Genaue Typennummer:
CG36DL
CG36DL

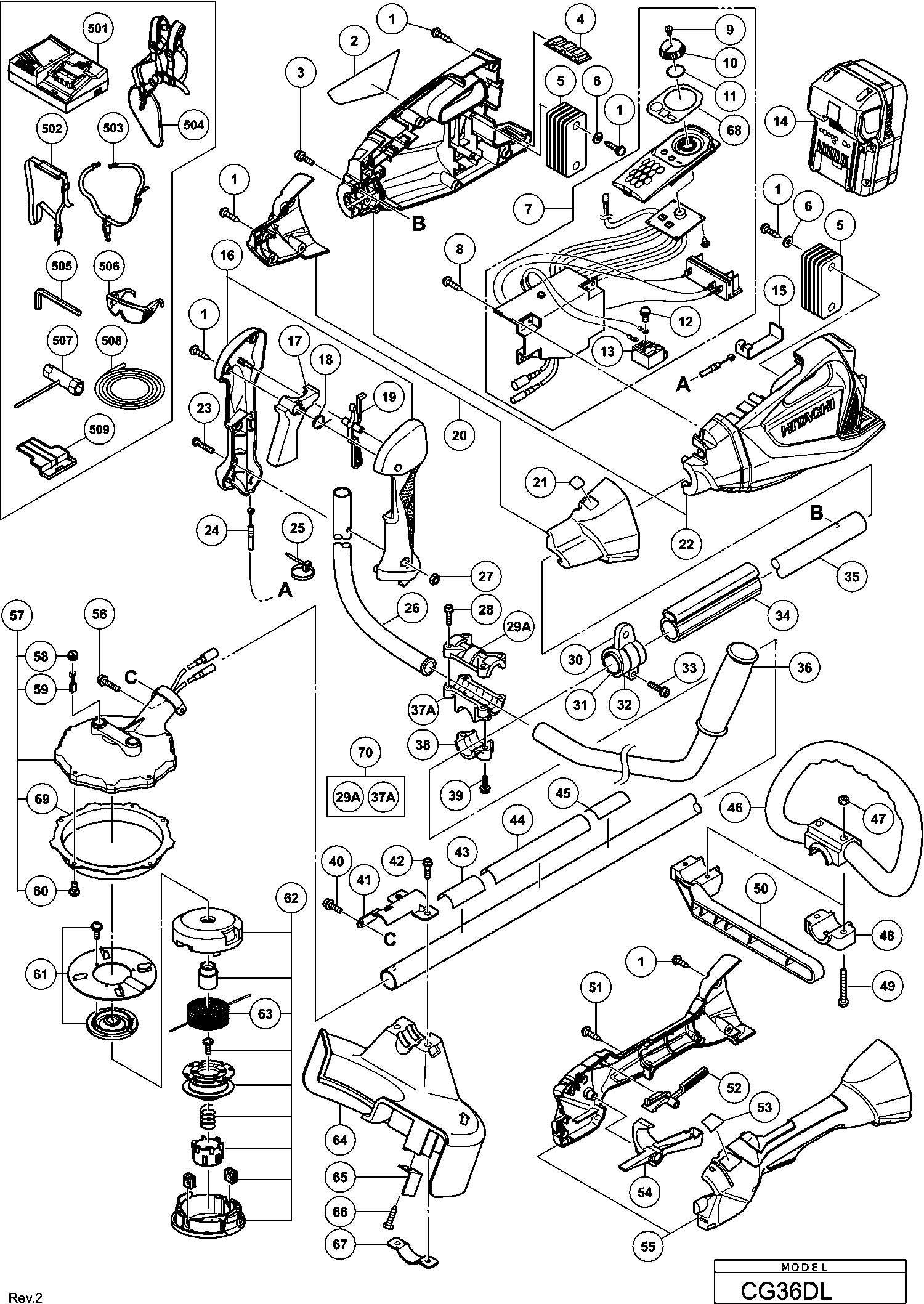

Zeichnungen der HIKOKI CG36DL
Teileliste der HIKOKI CG36DL
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 1 | 301653 | Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | € 0.96 | |
| Imbusschraube M5x16 Cg18dl | ||||
| 3 | 996728 | Imbusschraube M5x16 Cg18dl | € 0.97 | |
| Gummikissen | ||||
| 4 | 332668 | Gummikissen | € 1.95 | |
| Counter Weight | ||||
| 5 | 335748 | Counter Weight | € 1.67 | |
| Ring (m) | ||||
| 6 | 329140 | Ring (m) | € 1.67 | |
| Regler | ||||
| 7 | 335224 | Regler | € 83.20 | |
| Regler | ||||
| 7 | 335744 | Regler | € 83.20 | |
| Nicht mehr lieferbar | ||||
| 8 | 984750 | Nicht mehr lieferbar | ||
| Machine Schroef M1.7x3.5 | ||||
| 9 | 333162 | Machine Schroef M1.7x3.5 | € 1.67 | |
| Kiesschijf | ||||
| 10 | 332550 | Kiesschijf | € 4.73 | |
| O-ring (s-16) Fcj55v | ||||
| 11 | 876031 | O-ring (s-16) Fcj55v | € 1.53 | |
| Kopfschraube M3,5x5 M.u-scheibe | ||||
| 12 | 980060 | Kopfschraube M3,5x5 M.u-scheibe | € 0.97 | |
| Schalter | ||||
| 13 | 332552 | Schalter | € 9.88 | |
| Nicht mehr lieferbar | ||||
| 14 | 334997 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 14 | 334998 | Nicht mehr lieferbar | ||
| Platte | ||||
| 15 | 330771 | Platte | € 3.90 | |
| Handgreep (a+b) | ||||
| 16 | 334541 | Handgreep (a+b) | € 14.80 | |
| Hebel | ||||
| 17 | 334544 | Hebel | € 11.14 | |
| Feder | ||||
| 18 | 332557 | Feder | € 3.20 | |
| Rasthebel | ||||
| 19 | 6696490 | Rasthebel | € 0.96 | |
| Voorhuis Compleet | ||||
| 20 | 335229 | Voorhuis Compleet | € 3.48 | |
| Behuizing (a+b) | ||||
| 22 | 335227 | Behuizing (a+b) | € 23.48 | |
| Machine Screw M5x30 (black) | ||||
| 23 | 323041 | Machine Screw M5x30 (black) | € 0.97 | |
| Draht | ||||
| 24 | 335749 | Draht | € 1.53 | |
| Snoerklem | ||||
| 25 | 988054 | Snoerklem | € 0.96 | |
| Handle Right | ||||
| 26 | 335750 | Handle Right | € 5.29 | |
| Mutter M5 (schwarz) C13u/m8v/m12v | ||||
| 27 | 302012 | Mutter M5 (schwarz) C13u/m8v/m12v | € 0.97 | |
| Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl | ||||
| 28 | 6684709 | Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl | € 2.00 | |
| Nicht mehr lieferbar | ||||
| 29 | 6696576 | Nicht mehr lieferbar | ||
| Handle Holder (a) (old 6696576) | ||||
| 29A | 6600500 | Handle Holder (a) (old 6696576) | € 3.90 | |
| Hänger Cg24ekd alte Art.nr. 335-77350-80 Cg18dal, | ||||
| 30 | 6684705 | Hänger Cg24ekd alte Art.nr. 335-77350-80 Cg18dal, | € 7.96 | |
| Hängemanschette Cg24ekd alte Art.nr. 334-77350-20 | ||||
| 31 | 6684704 | Hängemanschette Cg24ekd alte Art.nr. 334-77350-20 | € 3.98 | |
| Hänger Haltegabel Cg24ekd alte Art.nr. 337-77350- | ||||
| 32 | 6684706 | Hänger Haltegabel Cg24ekd alte Art.nr. 337-77350- | € 5.97 | |
| Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl | ||||
| 33 | 6684709 | Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl | € 2.00 | |
| Polsterkissen | ||||
| 34 | 6689292 | Polsterkissen | € 3.06 | |
| Main Pipe | ||||
| 35 | 335226 | Main Pipe | € 19.65 | |
| Handle Left | ||||
| 36 | 6696595 | Handle Left | € 12.31 | |
| Handle Left | ||||
| 36 | 6698638 | Handle Left | € 21.18 | |
| Nicht mehr lieferbar | ||||
| 37 | 6696577 | Nicht mehr lieferbar | ||
| Handle Holder (b) (old 6696577) | ||||
| 37A | 6600501 | Handle Holder (b) (old 6696577) | € 6.68 | |
| Handle Holder (c) | ||||
| 38 | 6696578 | Handle Holder (c) | € 1.95 | |
| HEX. HOLE BUTTON SCREW 6X25S (OLD 994-81060-254) | ||||
| 39 | 6684714 | HEX. HOLE BUTTON SCREW 6X25S (OLD 994-81060-254) | € 2.00 | |
| Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12 | ||||
| 40 | 6684667 | Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12 | € 2.00 | |
| Vastzet Plaat | ||||
| 41 | 333321 | Vastzet Plaat | € 1.95 | |
| HEX. HOLE BUTTON SCREW 6X25S (OLD 994-81060-254) | ||||
| 42 | 6684714 | HEX. HOLE BUTTON SCREW 6X25S (OLD 994-81060-254) | € 2.00 | |
| Loop Handle | ||||
| 46 | 6696975 | Loop Handle | € 8.33 | |
| Mutter M6 (10st) Cg18dl For Europe (sl),usa,can | ||||
| 47 | 949556 | Mutter M6 (10st) Cg18dl For Europe (sl),usa,can | € 0.97 | |
| Handle Holder (a) | ||||
| 48 | 6696972 | Handle Holder (a) | € 1.11 | |
| Bolt (black) M6 | ||||
| 49 | 6696974 | Bolt (black) M6 | € 1.55 | |
| Barrier | ||||
| 50 | 6696973 | Barrier | € 3.09 | |
| Schroef D3x12 Zwart | ||||
| 51 | 334333 | Schroef D3x12 Zwart | € 1.67 | |
| Sperre | ||||
| 52 | 335752 | Sperre | € 0.96 | |
| Hebel | ||||
| 54 | 335239 | Hebel | € 1.11 | |
| Handgreep (a+b) | ||||
| 55 | 335231 | Handgreep (a+b) | € 10.30 | |
| Sechskantbolzen Cg24eks, Dv14dvf, Cg18dl | ||||
| 56 | 6684973 | Sechskantbolzen Cg24eks, Dv14dvf, Cg18dl | € 2.00 | |
| Disc Motor Ass'y | ||||
| 57 | 335220 | Disc Motor Ass'y | € 248.44 | |
| Koolborsteldop | ||||
| 58 | 334294 | Koolborsteldop | € 1.11 | |
| Koolborstels (2 Stuks) | ||||
| 59 | 999016 | Koolborstels (2 Stuks) | € 4.18 | |
| Machineschroef M4x16 Zwart | ||||
| 60 | 333163 | Machineschroef M4x16 Zwart | € 1.67 | |
| Flansch (1) | ||||
| 61 | 333904 | Flansch (1) | € 19.40 | |
| Flansch (1) | ||||
| 61 | 335758 | Flansch (1) | € 16.33 | |
| Nicht mehr lieferbar | ||||
| 62 | 335234 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 63 | 335235 | Nicht mehr lieferbar | ||
| Kapje | ||||
| 64 | 333899 | Kapje | € 9.88 | |
| Messer Cg24ekb, Cg18dal, Cg18dl Till H130080 Exce | ||||
| 65 | 6684754 | Messer Cg24ekb, Cg18dal, Cg18dl Till H130080 Exce | € 7.96 | |
| Schneidschraube Cg24ekb, Cg18dal, Cg18dl For Aus | ||||
| 66 | 6684753 | Schneidschraube Cg24ekb, Cg18dal, Cg18dl For Aus | € 2.00 | |
| Safety Cover Holder | ||||
| 67 | 6696951 | Safety Cover Holder | € 3.09 | |
| Display Sheet | ||||
| 68 | 335767 | Display Sheet | € 1.11 | |
| Fan Cover | ||||
| 69 | 334297 | Fan Cover | € 7.38 | |
| Handle Holder Set (a+b) (old 6696576+6696577) | ||||
| 70 | 6600499 | Handle Holder Set (a+b) (old 6696576+6696577) | € 9.88 | |
| SHOULDER BELT | ||||
| 502 | 330787 | SHOULDER BELT | € 8.84 | |
| HANGER BELT (B) | ||||
| 503 | 335757 | HANGER BELT (B) | € 13.40 | |
| Nicht mehr lieferbar | ||||
| 504 | 6699137 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 505 | 6684813 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 506 | 875769 | Nicht mehr lieferbar | ||
| ZESKANTSLEUTEL 17/19MM | ||||
| 507 | 6684764 | ZESKANTSLEUTEL 17/19MM | € 3.68 | |
| Nicht mehr lieferbar | ||||
| 508 | 335235 | Nicht mehr lieferbar | ||
| Beschermkapje Voor Batterij | ||||
| 509 | 329897 | Beschermkapje Voor Batterij | € 1.67 | |
| Stabilizer | ||||
| 601 | 335233 | Stabilizer | € 8.49 | |
| Linksmoer M10 (oud 6698658) | ||||
| 602 | 335759 | Linksmoer M10 (oud 6698658) | € 0.96 | |
| Nicht mehr lieferbar | ||||
| 603 | 6684767 | Nicht mehr lieferbar | ||
| Messer Abdeckung For (s) | ||||
| 604 | 6684768 | Messer Abdeckung For (s) | € 2.00 | |
