Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki CG40EYA'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Hikoki CG40EYA

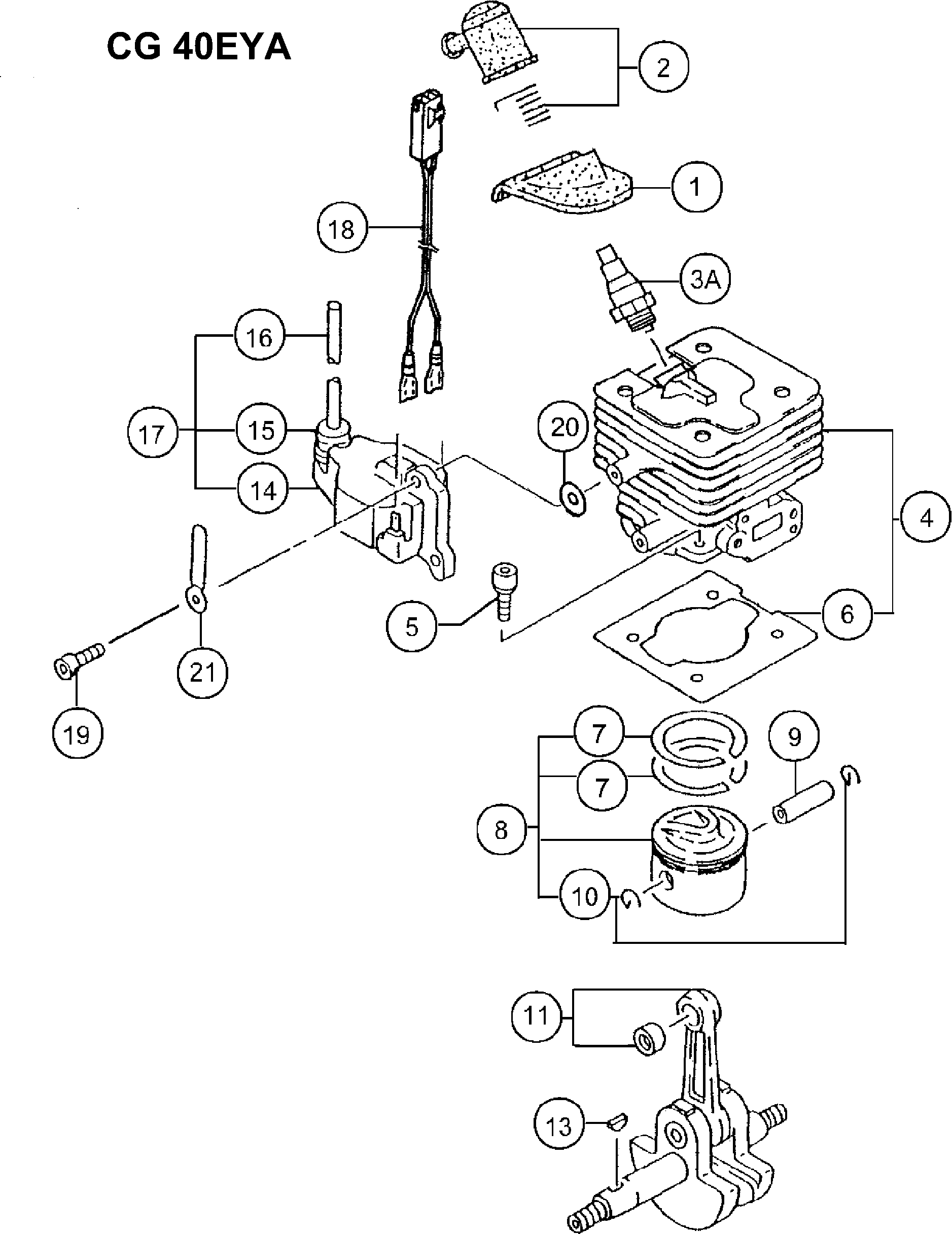

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Hikoki CG40EYA

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer
Gummiabdeckung f. Zündkerze Till J032440
1 6688336 3.30 3.93
Zündkerzenkappe kpl. alte Art.nr .157-11666-90
2 6687479 2.31 2.75
Zündkerze Rcj8y
3A 6699328 3.30 3.93
Keine Informationen verfügbar, nicht bestellbar
4 6685476
Keine Informationen verfügbar, nicht bestellbar
5 6684668
Zylinderdichtung alte Art.nr. 017-04400-20
6 6685741 2.31 2.75
Kolbenring alte Art.nr. 041-04050-20
7 6686123 4.45 5.30
Keine Informationen verfügbar, nicht bestellbar
8 6685889
Kolbenbolzen 10x30 alte Art.nr. 037-01000-20
9 6686007 2.31 2.75
Sicherungsring f. Kolbenbolzen alte Art.nr. 039-0
10 6686032 1.15 1.37
Kurbelwelle kpl. alte Art.nr. 046-04400-80
11 6686192 84.40 100.44
Scheibenfeder 3x13x5 alte Art.nr. 068-02000-20
13 6686457 1.15 1.37
Zündspule kpl. alte Art.nr. 167-20543-80
14 6687655 36.15 43.02
Gummikappe Cg24ekb Till G165840
15 6684602 2.15 2.56
Hochspannungskabel
16 6687885 1.15 1.37
Zündspule
17 6687657 30.25 36.00
Hauptkabel kpl.
18 6687970 4.45 5.30
Schraube 4x18/ws alte Art.nr. 994-16040-183
19 6695406 1.15 1.37
Unterlegscheibe Cg24ekb
20 6684600 2.15 2.56
Kabelklemme kpl.
21 6688011 1.15 1.37
Kurbelgehäuse kpl. alte Art.nr. 072-04400-91
41 6686559 50.21 59.75
Dichtung f. Kurbelgehäuse alte Art.nr. 090-04400-
42 6686715 1.15 1.37
Öldichtung Ud15257 alte Art.nr. 999-66152-564
43 6695637 3.30 3.93
Keine Informationen verfügbar, nicht bestellbar
44 6695557
Zwischenlegering 0.20 f. Kurbelwelle alte Art.nr.
45 6686472 1.15 1.37
Zwischenlegering 0.30 f. Kurbelwelle alte Art.nr.
45 6686473 1.15 1.37
Sechskantbolzen Cg24ekb
46 6684786 2.15 2.56
Magnetzünder Rotor kpl alte Art.nr. 155-20538-80
47 6687372 19.96 23.76
Ring
48 6695198 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
49 6695138
kleine Mutter 10 alte Art.nr. 991-11100-013
50 6695139 1.05 1.25
Ansaugkrümmerdichtung
81 6689885 2.31 2.75
VERGASER-ISOLATOR-SET, ERSATZ (ALT 404-04300-90)
82 6689955 8.91 10.61
Vergaserdichtung
83 6689833 1.15 1.37
Manschette
85 6690802 2.31 2.75
Filtergehäuse kpl.
86 6690099 5.28 6.28
Drosselventil alte Art.nr. 528-01380-21
87 6691258 1.15 1.37
Kontrollschild alte Art.nr.476-01700-20
88 6690843 1.15 1.37
Filter Element
89A 6690352 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
90 6684658
Filterabdeckung
91 6690397 3.30 3.93
Spezialschraube
92 6689737 1.15 1.37
Schraube Cg24ekb nicht mehr lieferbar! alte Art.n
93 6684660 2.15 2.56
Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01
94 6684662 2.15 2.56
Vergaser Set Pn Since B039001
95 6690476 86.36 102.77
Vergaser Set Till B039000
95 6690477 84.40 100.44
Ring
96 6693248 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
97 6695425
Tank Fixiermanschette alte Art.nr.649-01680-20
98 6692182 2.31 2.75
Kraftstoffleitung kpl. 3x5x230 neue Art.nr.668461
99 6688166 4.29 5.10
Clipd6new
100A 6685198 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
101A 6684620
Tank alte Art.nr.591-04413-22
102 6691539 11.88 14.13
Hülse Cg24ekb
103 6684623 2.15 2.56
Keine Informationen verfügbar, nicht bestellbar
104 6691714
Gummikappe f. Lufteinlass alte Art.nr.561-00070-2
105 6691369 2.31 2.75
Entlüftungsventil alte Art.nr.646-3252l-90
106 6692172 4.95 5.89
Belüftungsrohr alte Art.nr.565-04400-21
107 6691394 3.30 3.93
Keine Informationen verfügbar, nicht bestellbar
108 6691385
Sechskantbolzen Cg24ekb
109 6684634 2.15 2.56
Motorlagerung alte Art.nr. 940-04300-20
110 6694785 4.95 5.89
Benzinleitung Rb24e
111 6684880 2.15 2.56
Clip 5.5 alte Art.nr.680-00206-20
112 6692305 1.15 1.37
Gummidichtung f. Kraftstoffleitung
113 6688156 1.15 1.37
Sechskantbolzen Cg24ekb
114 6684786 2.15 2.56
Unterlegscheibe Rb24e
115 6684918 2.15 2.56
Keine Informationen verfügbar, nicht bestellbar
117 6684625
Pumpenfilter Ass'y
118 6601175 3.14 3.73
Schalldämpferschutz alte Art.-nr.738-0440a-21
131 6692783 12.88 15.32
Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12
132 6684667 2.15 2.56
Sechskantbolzen 6x65 alte Art.nr. 990-51060-653
134 6695067 1.15 1.37
Ring
135 6684639 2.15 2.56
Schalldämpfer Set Pn alte Art.-nr.704-04401-90 Si
136 6692473 28.14 33.48
Unterlegscheibe Rb24e
137 6684918 2.15 2.56
Auspuffrohr alte Art.nr.721-04400-20
138 6692652 3.30 3.93
Ring
139 6685109 1.15 1.37
Schalldämpferanschlag alte Art.-nr.732-04400-20
140 6692696 2.31 2.75
Schalldämpferdichtung alte Art.-nr.737-04230-20
141 6692741 1.15 1.37
Hitzeschutz alte Art.nr. 133-04400-21
142 6687246 9.58 11.39
Gummidichtung
144A 6688050 1.15 1.37
Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
145 6684709 2.15 2.56
Unterlegscheibe Rb24e
146 6684918 2.15 2.56
Ring
147 6689645 1.15 1.37
Kupplungshebel kpl.
148 6688614 7.93 9.43
Kupplungsfeder
149 6689428 1.15 1.37
Unterlegscheibe
150 6695203 1.15 1.37
Kupplungs Stufen Bolzen
151 6689632 3.30 3.93
Keine Informationen verfügbar, nicht bestellbar
152 6699556
Kofferaufbau Includ.82-87
171A 6697645 21.78 25.91
Seilzugstarter Gehäuse alte Art.nr.772-04220-80 T
172 6693025 14.19 16.88
Recoil Starter Gehäuse Komp.
172A 6697646 11.71 13.94
Starter für Seilhaspel alte Art.nr.769-04220-20 T
173 6693007 4.95 5.89
Starter Seilrolle
173A 6697647 4.13 4.91
Rückholfeder alte Art.nr. 779-04220-20 Till G1055
174 6693114 9.08 10.80
Keine Informationen verfügbar, nicht bestellbar
174A 6697648
Starterkabel alte Art. Nr. 783-04270-20 Till G105
175 6693165 3.30 3.93
Keine Informationen verfügbar, nicht bestellbar
175A 6697649
Kappe f. Startergriff alte Art.nr.835-04220-20 Ti
176 6693607 2.31 2.75
Startergriff alte Art.nr. 785-04220-20 Till G1055
177 6693232 3.30 3.93
Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo
177A 6697650 2.80 3.33
Stellschraube alte Art.nr. 839-04220-20
178 6693634 1.15 1.37
Startersperre alte Art.nr. 788-0162v-20 Till G105
179 6693302 2.31 2.75
Keine Informationen verfügbar, nicht bestellbar
179A 6697643
D4e Sicherungsring (alt 993-55040-001)
180 6685101 1.15 1.37
Sechskantbolzen Cg24ekb
181 6684634 2.15 2.56
Feder f. Startersperre alte Art.nr. 790-0162v-20
182 6693345 2.31 2.75
Keine Informationen verfügbar, nicht bestellbar
182A 6697642
Starter Riemenscheib alte Art.nr. 798-04220-90 Ti
183 6693395 11.05 13.15
Starterrolle
183A 6697644 11.05 13.15
Drosselschrauben Set Rb24e
191 6684870 2.15 2.56
Kabel Justierer Rb24e
192 6684873 6.44 7.66
Spannschloss Cg24ekb alte Art.nr. 539-25120-20
193 6684697 6.44 7.66
Sicherungsscheibe Rb24e
194 6684874 2.15 2.56
Anschlagring Cg24ekb alte Art.nr. 489-25100-20
195 6684696 2.15 2.56
Kabel Justierer Rb24e
196 6684871 4.29 5.10
O-RING (ALT 550-25100-20)
197 6684695 4.29 5.10
Hauptdüse #44.5 alte Art.nr. 599-200bw-44
198 6696131 6.44 7.66
Verschlussmutter Rb24e
199 6684872 2.15 2.56
Pumpendichtung alte Art.nr.577-25100-20
200 6691457 7.10 8.45
Membranabdeckung Cg24ekb alte Art.nr.576-25100-20
201 6684693 8.58 10.20
Schutzsieb Cg24ekb
202 6684700 4.29 5.10
Pumpengehäuse Rb24e
203 6684879 62.16 73.97
Membrandichtung Cg24ekb alte Art.nr.475-25153-20
204 6684691 8.58 10.20
Dosiermembrane alte Art.nr474-25001-80. Till B027
205 6690827 11.71 13.94
Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2
206 6684688 8.58 10.20
Stellschraube Cg24ekb alte Art.nr. 548-25151-20
207 6684699 2.15 2.56
Filterdichtung Rb24e
208 6684875 4.29 5.10
Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8
209 6684687 16.34 19.44
Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20
210 6684689 6.44 7.66
Kupplungswelle kpl.
241 6688585 19.51 23.22
Kugellager #6202zz
242 6695558 6.93 8.24
Anschlagring innen C-35 alte Art.nr. 993-51035-00
243 6695296 1.15 1.37
Anschlagring außen C-15 alte Art.nr. 993-50015-00
244 6695285 1.15 1.37
Störschutz
245 6688348 4.45 5.30
Sechskantbolzen Cg24ekb
246 6684634 2.15 2.56
Sechskantbolzen 6x25 alte Art.nr. 99054060-253
247 6695093 1.15 1.37
Lüftergehäuse
248 6686980 36.15 43.02
Keine Informationen verfügbar, nicht bestellbar
249 6684668
Primäre Kabel-gummidichtung
250 6688057 1.15 1.37
Ring
251 6685226 1.15 1.37
Getriebewelle 1552l
271 6689476 17.70 21.06
Getriebewelle Röhre kpl.
272 6689403 36.15 43.02
Hülse kpl
273 6689515 3.30 3.93
Knopfbolzen alte Art.nr.512-37861-80
274 6691207 4.79 5.70
Griffhalter A alte Art.nr.506-37861-20
275 6691143 9.74 11.59
Griffhalter B alte Art.nr.507-37861-20
276 6691159 10.23 12.17
Halterung neue Art.nr.6691237
277 6691237 5.28 6.28
Griffhalterung alte Art.nr.521-37861-80
278 6691232 34.19 40.68
Spezialmutter M6x1.0
279 6689102 8.41 10.01
Anti Vibrationsgummi
280 6689165 2.31 2.75
Mutter 6 Ups-p alte Art.nr. 991-87060-001
281 6695175 1.15 1.37
Sechskantbolzen 6x30 alte Art.nr. 990-54060-303
282 6695094 1.15 1.37
Kabelklemme
283 6688016 1.15 1.37
Griff alte Art.nr.165-37861-20
284 6687627 4.45 5.30
Kabelklemme
285 6688025 1.15 1.37
Griff alte Art.nr.501-37861-21
286 6691079 36.15 43.02
Gashebel 22 Dia
287 6693762 42.20 50.22
Schutzrohr, 930l alte Art.nr. 164-07093-00
288 6687547 2.31 2.75
Sicherheitshebel Cg24ekb
289 6684721 6.44 7.66
Rückholfeder Cg24ekb
290 6684722 2.15 2.56
Drosselklappendraht Cg24eks
291 6684723 10.23 12.17
Schraube Cg24ekb
293 6684725 2.15 2.56
Schraube Cg24eks
294 6684726 2.15 2.56
Keine Informationen verfügbar, nicht bestellbar
295 6684727
Stoppschalter kpl. alte Art.nr. 156*-38110-81 Sin
296A 6687458 14.68 17.46
Drosselklappendraht alte Art.nr. 887-38110-80
297 6694021 10.56 12.57
Keine Informationen verfügbar, nicht bestellbar
298A 6693975
Getriebegehaeuse
311 6688801 108.45 129.06
Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
312 6684709 2.15 2.56
Stop Ring Cg24ekd, Cg18dal, Cg18dl
313 6684741 2.15 2.56
Anschlagring C außen Cg24eks alte Art.nr. 289-522
314 6684664 2.15 2.56
Kugellager #6001z
315 6695532 6.60 7.85
Kugellager Cg24ekb
316 6684608 3.80 4.52
Getriebegehäuse silber
317 6688703 28.14 33.48
Federscheibe Cg24ekd
318 6684834 2.15 2.56
Sechskantbolzen Cg24ekd
319 6684829 2.15 2.56
Plus Kopfbolzen 8x10 alte Art.nr. 994-23080-100
320 6695437 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
321 6695524
Getriebewelle 6x11x14 alte Art.nr. 304-37850-21 E
322 6688942 22.24 26.46
Kugellager #6203dd
323A 6695564 9.58 11.39
Anschlagring innen C-40 alte Art.nr. 993-51040-00
324 6695298 1.15 1.37
Messerhalterung alte Art.nr. 310-37100-22
325 6689022 15.28 18.18
Kappe f. Messerhalterung 6x11x14 alte Art.nr. 311
326 6689052 4.45 5.30
Schutzabdeckung A kpl alte Art.nr.307-37100-81
327 6688982 4.45 5.30
Schraube 5 x 16 Ws alte Art.nr. 994-16050-162
328 6695418 1.15 1.37
Fixiermutter für Messer L/h
329 6689072 2.31 2.75
Ring
330 6689157 1.15 1.37
Zahnrad/ritzel Set alte Art.nr. 301-37100-00
331 6688866 26.16 31.13
HEX. LOCHKNOPFSCHRAUBE 6X25S (ALT 994-81060-254)
332 6684714 2.15 2.56
Halterung f. Abdeckung 30 Since D068891 Except Fo
333 6690312 5.11 6.08
Blattschutz 30 Ce Till D068890 Except For Usa
334 6690230 15.88 18.89
Blattschutz 30 Ce Since D068891 Except For Usa
334A 6690264 18.15 21.60
Sicherheitsabdeckung Cg24ekd, Cg18dal, Cg18dl
335 6684748 4.29 5.10
Sicherheitsabdeckung Until D068890 Außer USA
336 6690372 9.58 11.39
Blattschutz Since D068891 Except For Usa
336A 6690376 9.40 11.19
Messer Till D068890 Except For Usa
337 6693386 4.45 5.30
Messer Cg24ekd For Irl
337A 6684750 4.29 5.10
Schraube 5x12/s alte Art.nr. 994-14050-121 Till D
338 6695334 1.15 1.37
Schneidschraube Cg24ekd
338A 6684751 2.15 2.56
Sechskantmutter 5
339 6684965 1.04 1.23
Schneidschraube Cg24ekb, Cg18dal, Cg18dl For Aus
340 6684753 2.15 2.56
Messer Cg24ekb, Cg18dal, Cg18dl Till H130080 Exce
341 6684754 8.58 10.20
Schutzvorrichtungsset alte Art.nr. 000-79650-00 F
342 6695794 18.75 22.31
Sicherungsschutz 8 Zoll For Swe
343 6690227 19.06 22.68
Spezialschraube M5x50 For Swe
345 6689084 1.15 1.37
Federscheibe Cg24ekd
346 6684834 2.15 2.56
Keine Informationen verfügbar, nicht bestellbar
347 6685075
Keine Informationen verfügbar, nicht bestellbar
501 6684813
Keine Informationen verfügbar, nicht bestellbar
502 6693529
Messerabdeckung alte Art.nr.615-37181-20 Since Y2
503 6692016 8.41 10.01
Keine Informationen verfügbar, nicht bestellbar
504 6684764
Keine Informationen verfügbar, nicht bestellbar
505A 875769
Keine Informationen verfügbar, nicht bestellbar
506 6695792
Schutzabdeckung B alte Art.nr. 308-37861-20
507 6688994 2.31 2.75
Keine Informationen verfügbar, nicht bestellbar
508 6695793
Keine Informationen verfügbar, nicht bestellbar
509 6699555
Messer Abdeckung For (s)
509B 6684768 2.15 2.56
Gewindeschutz alte Art.nr. 307-38100-20 For Usa
510 6688986 3.30 3.93
Keine Informationen verfügbar, nicht bestellbar
511 6695781
Schneidegehäuse For Usa
512 6693271 16.34 19.44
Kabelschuh alte Art.nr.788-33670-21 For Usa
513 6693328 5.78 6.87
Justier Basis alte Art.nr. 785-33840-20 For Usa
514 6693247 1.15 1.37
Feder alte Art.nr. 793-33910-20 For Usa
515 6693377 1.15 1.37
Ring
516 6693362 1.15 1.37
Kabelrolle Bk For Usa
517 6693292 13.86 16.50
Stahlkugel alte Art.nr.673-35600-20
518 6692271 1.15 1.37
Rollenschieber alte Art.nr.790-33810-20 For Usa
519 6693358 1.15 1.37
Schneidegehäuse For Usa
520 6693338 11.05 13.15
Befestigungsmutter L-m10x1.25 For Usa
521 6689098 6.44 7.66
Keine Informationen verfügbar, nicht bestellbar
522 6697908
Keine Informationen verfügbar, nicht bestellbar
523 6695797
Typenschild alte Art.nr.906-48111-20
601 6694352 1.05 1.25
Symbolmarkierung alte Art.nr 929-04416-21
602 6694626 2.10 2.50
Symbol Makierung alte Art.nr. 929-38100-20
603 6694741 3.30 3.93

Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
