Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki CG47EF'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

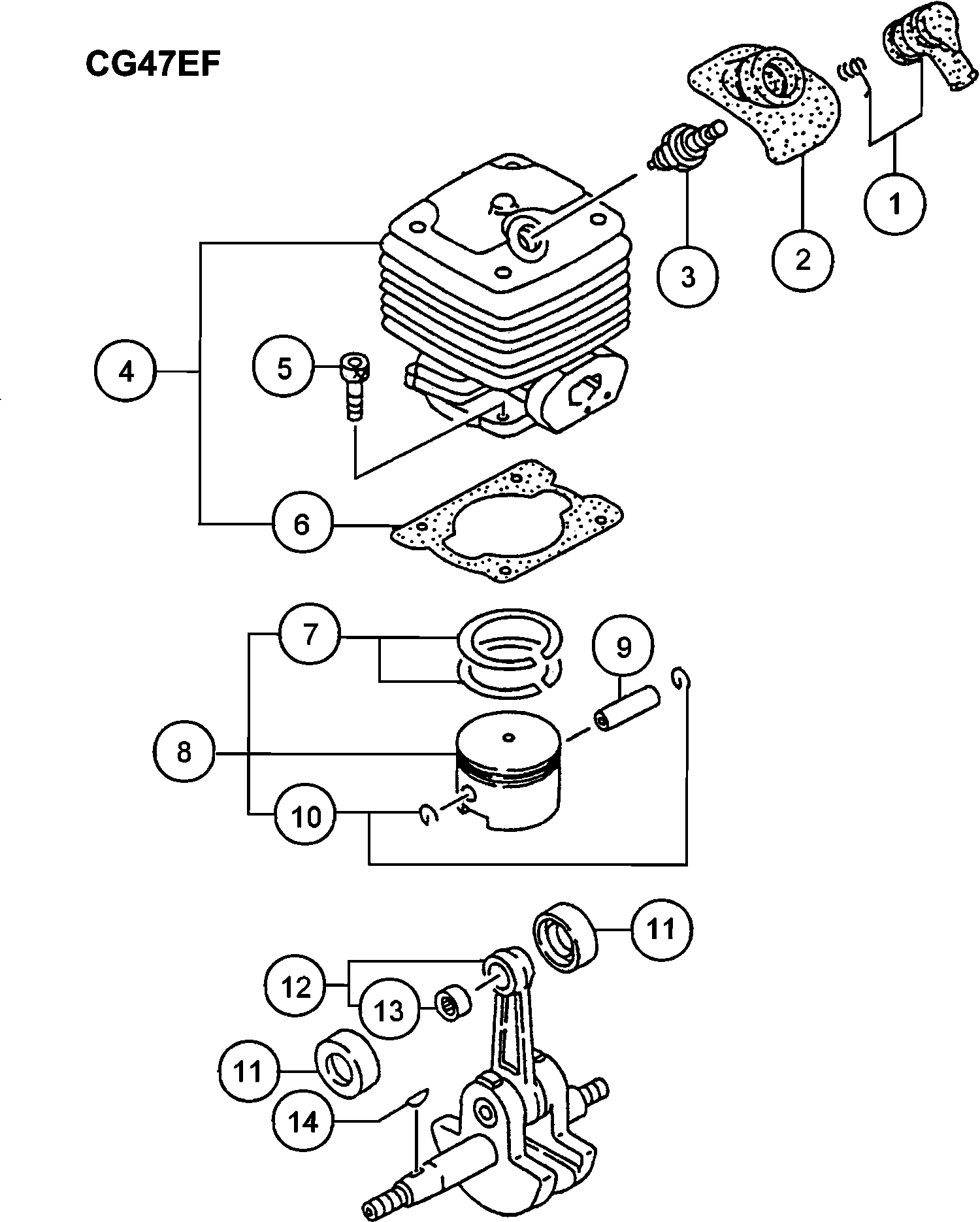

Zeichnungen der Hikoki CG47EF

Teileliste der Hikoki CG47EF

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer
Zündkerzenkappe kpl. alte Art.nr. 157-01570-90 Ti
1 6687468 2.31 2.75
Gummiabdeckung f. Zündkerze Till J032440
2 6688336 3.30 3.93
Zündkerzenbaugruppe Bpmr6a (alt 6685086)
3 6699319 8.91 10.61
Zylinder-set alte Art.nr. 001-0422u-90
4 6685470 72.30 86.04
Sechskantbolzen Cg24ekb
5 6684586 2.15 2.56
Zylinderdichtung alte Art.nr. 017-04220-21
6 6685738 1.15 1.37
Kolbenring alte Art.nr. 041-04090-21
7 6686126 7.75 9.22
Kolben Set alte Art.nr. 030-0422u-90
8 6685887 19.21 22.86
Kolbenbolzen 10x35 alte Art.nr. 037-10100-20
9 6686019 2.31 2.75
Sicherungsring f. Kolbenbolzen alte Art.nr. 039-0
10 6686026 1.15 1.37
Kolbenbolzen Ring alte Art.nr. 036-04090-20
11 6685993 5.28 6.28
Kurbelwelle kpl. alte Art.nr. 046-04220-80
12 6686190 88.33 105.11
Nadellager 2x8.8 alte Art.nr. 999-62101-480
13 6695602 5.28 6.28
Scheibenfeder 3x13x5 alte Art.nr. 068-02000-20
14 6686457 1.15 1.37
kleine Mutter 10 alte Art.nr. 991-11100-013
31 6695139 1.05 1.25
Kurbelgehäuse kpl. alte Art.nr. 072-04220-91
32 6686553 60.35 71.82
Dichtung f. Kurbelgehäuse alte Art.nr. 090-04200-
33 6686713 1.15 1.37
Öldichtung Ud15257 alte Art.nr. 999-66152-564
34 6695637 3.30 3.93
Keine Informationen verfügbar, nicht bestellbar
35 6695557
Ring
36 6686463 1.15 1.37
Zwischenlegering 0.20 f. Kurbelwelle alte Art.nr.
37 6686472 1.15 1.37
Zwischenlegering 0.30 f. Kurbelwelle alte Art.nr.
37 6686473 1.15 1.37
Sechskantschraube 6x45 alte Art.nr. 990-53060-453
38 6695084 1.15 1.37
Ring
39 6684826 2.15 2.56
Sechskantbolzen Cg24ekd
40 6684825 2.15 2.56
Verschlussmutter Rb24e
41 6684872 2.15 2.56
Außen-empfänger alte Art.nr. 894-01401-20
42 6694043 3.30 3.93
Magnetzünder Rotor kpl alte Art.nr. 155-20537-80
43 6687371 22.24 26.46
Ring
44 6695185 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
45 6695138
Zündspule kpl. alte Art.nr.167-20537-80
46 6687649 42.20 50.22
Schraube 5 x 18/s alte Art.nr. 994-14050-181
47 6695339 1.15 1.37
kleine Unterlegscheibe Rb24e
48 6684864 2.15 2.56
Primäre Kabel-gummidichtung
49 6688049 1.15 1.37
Kabelklemme kpl.
50 6688004 1.15 1.37
Lüftergehäuse
51 6686974 26.16 31.13
Schraube 6x20/s alte Art.nr. 994-14060-202
52 6695361 1.15 1.37
Primäre Kabel-gummidichtung
53 6688055 1.15 1.37
Nicht mehr lieferbar, kein Ersatz
55 6688452
Kabelklemme kpl.
56 6688008 1.15 1.37
Kabelstopper kpl.
57 6687864 2.31 2.75
Gummipuffer f. Benzintank alte Art.nr.655-04200-2
71 6692225 1.15 1.37
Ansaugkrümmerdichtung
72 6689883 1.15 1.37
Vergaser Isolator Set
73 6689950 8.58 10.20
Vergaserdichtung
74 6689826 1.15 1.37
Vergaser Till H049820
75 6690468 90.45 107.64
Vergaserdichtung Set Cg24ekb Includ.225,229-239,2
75A 6697706 91.96 109.44
Schraube 5x24ws alte Art.nr. 994-16050-241
76 6695423 1.15 1.37
Drosselhebel alte Art.nr.495-04200-20
77 6691004 1.15 1.37
Benzinleitung
78 6685267 1.15 1.37
Kraftstoffleitung 2.5x4x80 alte Art.-nr.700-02504
78A 6692347 1.15 1.37
kleine Mutter 10 alte Art.nr. 991-11100-013
79 6695139 1.05 1.25
Ring
80 6695235 1.15 1.37
Entlüftungspumpe kpl. Till H049820
81 6690080 6.93 8.24
Hauptpumpe
81A 6685139 5.94 7.07
Kraftstoffleitung kpl. 3x5x230 neue Art.nr.668461
82 6688166 4.29 5.10
Clip Cg24ekb
83 6684619 2.15 2.56
Filterpumpen Gehäuse alte Art.nr.675-01630-90
84 6692273 7.10 8.45
Benzintank alte Art.nr.591-0422p-21
85 6691526 11.88 14.13
Rückkehr Dichtung (alt 6684627)
86 6697846 1.04 1.23
Tankdeckel alte Art.nr.595-06516-90
87 6691763 7.59 9.03
Gummipuffer alte Art.nr.652-04201-20
89 6692193 6.44 7.66
Keine Informationen verfügbar, nicht bestellbar
92 6684625
Spannschlosskappe Since C026901
93 6691337 1.15 1.37
Schalldämpferschutz alte Art.-nr.738-04220-20
111 6692777 11.71 13.94
Schraube 5x12/ps alte Art.nr. 994-15050-122 Till
112 6695383 1.15 1.37
Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12
113 6684667 2.15 2.56
Unterlegscheibe Rb24e
114 6684918 2.15 2.56
Sechskantschraube 6x65 alte Art.nr. 990-53060-653
115 6695088 2.31 2.75
Ring
116 6684639 2.15 2.56
Auspuffdämpfer-set alte Art.nr.704-0423z-90
117 6692465 22.24 26.46
Schalldämpfer Bolzen alte Art.nr. 751-04200-20 Fo
118 6692883 1.15 1.37
Auspuffrohr alte Art.nr.721-04290-90
119 6692650 4.45 5.30
Schraube 4x8/s alte Art.nr. 994-14040-081
120 6695325 1.15 1.37
Schalldämpferdichtung alte Art.-nr.737-04230-20
121 6692741 1.15 1.37
Hitzeschutz alte Art.nr. 133-04230-20
122 6687242 2.31 2.75
Gummipuffer f. Benzintank alte Art.nr.655-06100-2
123 6692227 1.15 1.37
Ring
126 6689645 1.15 1.37
Kupplungshebel alte Art.nr. 290-04270-80
127 6688615 13.70 16.30
Kupplungsfeder
128 6689429 3.30 3.93
Unterlegscheibe
129 6695203 1.15 1.37
Kupplungs Stufen Bolzen
130 6689628 2.31 2.75
Kupplungswelle komp.
131 6699561 19.36 23.04
Auspuff alte Art.-nr.708-01028-80
132 6692593 3.30 3.93
Schraube 4x12 alte Art.nr. 990-11040-121
133 6694865 1.15 1.37
Sechskantmutter M4
134 6685069 1.15 1.37
Kofferaufbau Includ.82-87
151A 6697645 21.78 25.91
Seilzugstarter Gehäuse alte Art.nr.772-04220-80 T
152 6693025 14.19 16.88
Recoil Starter Gehäuse Komp.
152A 6697646 11.71 13.94
Starter für Seilhaspel alte Art.nr.769-04220-20 T
153 6693007 4.95 5.89
Starter Seilrolle
153A 6697647 4.13 4.91
Rückholfeder alte Art.nr. 779-04220-20 Till G1055
154 6693114 9.08 10.80
Keine Informationen verfügbar, nicht bestellbar
154A 6697648
Starterkabel alte Art. Nr. 783-04270-20 Till G105
155 6693165 3.30 3.93
Keine Informationen verfügbar, nicht bestellbar
155A 6697649
Kappe f. Startergriff alte Art.nr.835-04220-20 Ti
156 6693607 2.31 2.75
Startergriff alte Art.nr. 785-04220-20 Till G1055
157 6693232 3.30 3.93
Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo
157A 6697650 2.80 3.33
Stellschraube alte Art.nr. 839-04220-20
158 6693634 1.15 1.37
Startersperre alte Art.nr. 788-0162v-20 Till G105
159 6693302 2.31 2.75
Keine Informationen verfügbar, nicht bestellbar
159A 6697643
D4e Sicherungsring (alt 993-55040-001)
160 6685101 1.15 1.37
Schraube 5x25ps alte Art.nr. 994-15050-252
161 6695395 1.15 1.37
Feder f. Startersperre alte Art.nr. 790-0162v-20
162 6693345 2.31 2.75
Keine Informationen verfügbar, nicht bestellbar
162A 6697642
Starter Riemenscheib alte Art.nr. 798-04220-90 Ti
163 6693395 11.05 13.15
Starterrolle
163A 6697644 11.05 13.15
Reinigerkörperset (alt 6690106)
181 6699506 14.21 16.91
Reinigungskörper (alt 423-04270-21)
181A 6697705 5.45 6.49
Manschette 5.8 alte Art.nr.659-00801-20 Till G103
182 6692244 1.15 1.37
Kontrollschild alte Art.nr.476-0422u-80
183 6690848 2.31 2.75
Filter Element
184 6690357 2.31 2.75
Filterabdeckung
185 6690149 8.58 10.20
Bolzen
186 6690383 1.15 1.37
Schraube 5x60/s alte Art.nr. 994-14050-601
187 6695354 1.15 1.37
Schraube
201 6685210 1.15 1.37
Pumpengehäuse alte Art.nr.575-25012-20
202 6691420 8.25 9.82
Pumpendichtung alte Art.nr.577-25012-20
203 6691455 2.31 2.75
Pumpen Membrane alte Art.nr.576-25012-20
204 6691446 5.28 6.28
Schutzsieb Cg24ekb
205 6684700 4.29 5.10
Leerlauf Justierfede
206 6690766 2.31 2.75
Leerlauf Justierschraube
207 6690736 3.30 3.93
Nadelventil alte Art.nr. 603-25012-20
208 6685215 5.28 6.28
Ventilfeder
209 6690874 4.45 5.30
Schalthebel
210 6690819 4.45 5.30
Gelenkwelle
211 6685219 1.15 1.37
Gelenkwellenset
212 6685218 2.31 2.75
Membran Dichtung alte Art.nr.475-25032-20 Till H0
213 6690840 3.30 3.93
Membran Dichtung alte Art.nr.475-25012-20
213A 6690838 2.31 2.75
Dosiermembrane alte Art.nr.6690829 Till H049820
214 6690829 11.88 14.13
Dosiermembrane alte Art.nr.474-25012-80
214A 6690828 11.88 14.13
Luftspülung Till H049820
215 6690434 18.00 21.42
Membranabdeckung Till H049820
216 6690860 6.44 7.66
Membranabdeckung
216A 6690858 6.93 8.24
Schrauben Set alte Art.nr.548-25016-20 Till H0498
217 6691310 1.15 1.37
Schraube
217A 6685223 1.15 1.37
Schulterbügel kpl.
231 6688276 36.15 43.02
Keine Informationen verfügbar, nicht bestellbar
232 6697909
Schraube 5x10/ps alte Art.nr. 994-15050-101
233 6695380 1.15 1.37
Gummipuffer
234 6689125 4.45 5.30
Flanschmutter 6 alte Art.nr. 991-82060-001
235 6695170 1.15 1.37
Unterlegscheibe Cg24ekb Neue Art.nr. 6684611
236 6684611 2.15 2.56
Kugellager #6202zz
237 6695558 6.93 8.24
Lagerhalter
238 6697907 2.80 3.33
Plus Kopfbolzen 5x10/s alte Art.nr. 994-24050-101
239 6695438 1.15 1.37
Sechskantmutter 5
240 6684965 1.04 1.23
Motor Basis kpl.
241 6688132 24.20 28.80
Haltererung f. Schulterplatte B
242 6688304 2.31 2.75
Bolzen 6x25 alte Art.nr. 994-25060-251
243 6696295 1.04 1.23
Flanschmutter 6 alte Art.nr. 991-82060-001
244 6695170 1.15 1.37
Schraube 5 x 16/s alte Art.nr. 994-14050-161
245 6695338 1.15 1.37
Schraube 5x18/ps alte Art.nr. 994-15050-182
246 6695389 1.15 1.37
Nylon-kontermutter 8 neue Art.nr. 6695165 For Usa
247 6695165 1.15 1.37
Motorsockel B Ass'y
248 6697935 16.19 19.26
Kupplungszylinder kpl.
261 6689232 20.11 23.93
Kugellager #6202zz
262 6695558 6.93 8.24
Anschlagring außen C-15 alte Art.nr. 993-50015-00
263 6695285 1.15 1.37
Kupplungsgehäuse
264 6689216 14.85 17.67
Ring
265 6684826 2.15 2.56
Inbusschraube M6x20 For Usa
266 6685064 1.15 1.37
Arrestierstift kpl.
267 6689817 1.15 1.37
Schutzrohr 10x700l alte art.nr. 164-10070-00
268 6687586 2.31 2.75
Schutzrohr 130l alte Art.nr. 164-07013-01
269 6687521 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
270 6697780
Kabelklemme
271 6688016 1.15 1.37
Biegsame Welle kpl. alte Art.nr. 351-3338f-91
272 6689591 102.40 121.86
Keine Informationen verfügbar, nicht bestellbar
273 6689589
Nicht mehr lieferbar, kein Ersatz
274 6689554
Keine Informationen verfügbar, nicht bestellbar
281 6688537
Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
282 6684709 2.15 2.56
Sechskantbolzen 5x22/s alte Art.nr. 994-61050-224
283 6695492 1.15 1.37
Abstandshalter
284 6689138 3.30 3.93
Distanzstück Cg24ekd, Cg18dl
285 6684819 4.29 5.10
Ring
286 6689638 1.15 1.37
Sechskantbolzen 5x10 alte Art.nr. 990-51050-103
287 6695042 1.15 1.37
Griff alte Art.nr.500-33560-20 Till B155000
288 6691036 9.74 11.59
Abdeckung alte Art.nr.520-33398-20
289 6691231 5.61 6.68
Bolzen Cg24ekd, Cg18dal, Cg18dl
290 6684838 2.15 2.56
Begrenzungsring Cg24ekd
291 6684821 2.15 2.56
Sechskantmutter Cg24ekd alte Art.nr. 991-01060-01
292 6684835 2.15 2.56
Getriebewelle kpl.
293 6689346 28.14 33.48
Hülse kpl.
294 6689513 2.31 2.75
Getriebewelle 1507l
295 6689459 24.20 28.80
Drosseldistanzblech 0.8 alte Art.nr.708-32350-20
296 6692596 1.15 1.37
Verbindungsgehäuse alte Art.nr. 888-06031-20
297 6694031 1.49 1.77
Drosselklappen-seil alte Art.nr.885-04290-80
298 6693885 4.45 5.30
Schneidschraube Till C026900
299 6685191 1.15 1.37
Abdeckung f. Anschlußstück
300 6688550 4.45 5.30
Gashebel 26 alte Art.nr. 870-38010-90
311 6693759 36.15 43.02
Gaszug alte Art.nr. 887-38010-80
312 6694019 14.19 16.88
Stoppschalter alte Art.nr. 156-38010-80
313 6687455 14.68 17.46
Sicherheitshebel Cg24ekb
314 6684721 6.44 7.66
Rückholfeder neue Art.nr.832-07038-20
315 6693599 1.15 1.37
Blind Stopfen Cg24ekb
316 6684724 2.15 2.56
Schraube Cg24ekb
317 6684803 2.15 2.56
Keine Informationen verfügbar, nicht bestellbar
318 6684727
Schraube Cg24ekb
319 6684725 2.15 2.56
Schutzrohr 7x130l
320 6687632 1.15 1.37
Drosselklappenhebel Cg24ekb
321 6684804 8.58 10.20
Getriebegehäuse kpl. Pn alte Art.nr. 300-3338r-00
331 6696497 60.35 71.82
Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
332 6684709 2.15 2.56
STOPFENRING C-26, innen (ALT 993-51026-002)
333 6695294 1.15 1.37
Anschlagring E-5 alte Art.nr. 993-57010-002
334 6695315 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
335 6695526
Keine Informationen verfügbar, nicht bestellbar
336 6695524
Getriebegehäuse 26 Dia For Aus
337 6688770 15.88 18.89
Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12
338 6684667 2.15 2.56
Ölschraube
339 6689109 1.15 1.37
Kugellager Cg24ekd
340 6684734 8.58 10.20
Getriebewelle alte Art.nr.304-3338r-20 For Aus
341 6688924 18.15 21.60
Kugellager 6201d
342 6695554 5.94 7.07
Anschlagring innen C-32 alte Art.nr. 993-51032-00
343 6695295 1.15 1.37
Messerhalterung alte Art.nr. 310-38150-20
344 6689032 11.71 13.94
Kappe f. Messerhalterung alte Art.nr. 311-38150-2
345 6689055 5.11 6.08
Feststellmutter Lm10x1.25 Till 9.2015
346 6689073 4.63 5.50
Ring
347 6689159 1.15 1.37
HEX. LOCHKNOPFSCHRAUBE 6X25S (ALT 994-81060-254)
348 6684714 2.15 2.56
Halterung f. Abdeckung 26 Since D085851 For Europ
349 6690315 4.45 5.30
Blattschutz 26ce Since D168501 For Europe
350 6690276 17.55 20.88
Sicherheitsabdeckung Cg24ekd, Cg18dal, Cg18dl
351 6684748 4.29 5.10
Blattschutz Since D068891 Except For Usa
352 6690376 9.40 11.19
Messer Cg24ekd For Irl
353 6684750 4.29 5.10
Schneidschraube Cg24ekd
354 6684751 2.15 2.56
Zahnrad/ritzel Teile-set alte Art.nr. 301-37480-0
355 6688875 22.24 26.46
Schneidschraube Cg24ekb, Cg18dal, Cg18dl For Aus
356 6684753 2.15 2.56
Messer Cg24ekb, Cg18dal, Cg18dl Till H130080 Exce
357 6684754 8.58 10.20
Keine Informationen verfügbar, nicht bestellbar
501 6684764
Keine Informationen verfügbar, nicht bestellbar
502 6684813
Keine Informationen verfügbar, nicht bestellbar
503 6699555
Messer Abdeckung For (s)
503B 6684768 2.15 2.56
Keine Informationen verfügbar, nicht bestellbar
504A 875769
Keine Informationen verfügbar, nicht bestellbar
505 6695790
Schutzabdeckung B alte Art.nr. 308-38150-20 Till
506 6688995 3.30 3.93
Nylonseilschneider
521 6601148 19.21 22.86
Gehäuse (b) Dh40sr
522 6601149 10.73 12.76
Mutter (1)
523 6601150 6.93 8.24
Rollfeder alte Art.nr. 793-38454-20 Since Tl06052
524 6693380 3.30 3.93
Leinenhalter
525 6601151 7.59 9.03
Abdeckung (1)
526 6601152 7.75 9.22
Kabelschuh Cg24ekb Since Tl060521
527 6684810 2.15 2.56
Typenschild Cg47ef alte Art.nr.906-04295-20
601 6694146 1.05 1.25
Symbolmarkierung alte Art.nr 929-04295-20
602 6694616 1.15 1.37

Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
