Zeichnungen der Hikoki CH105EC

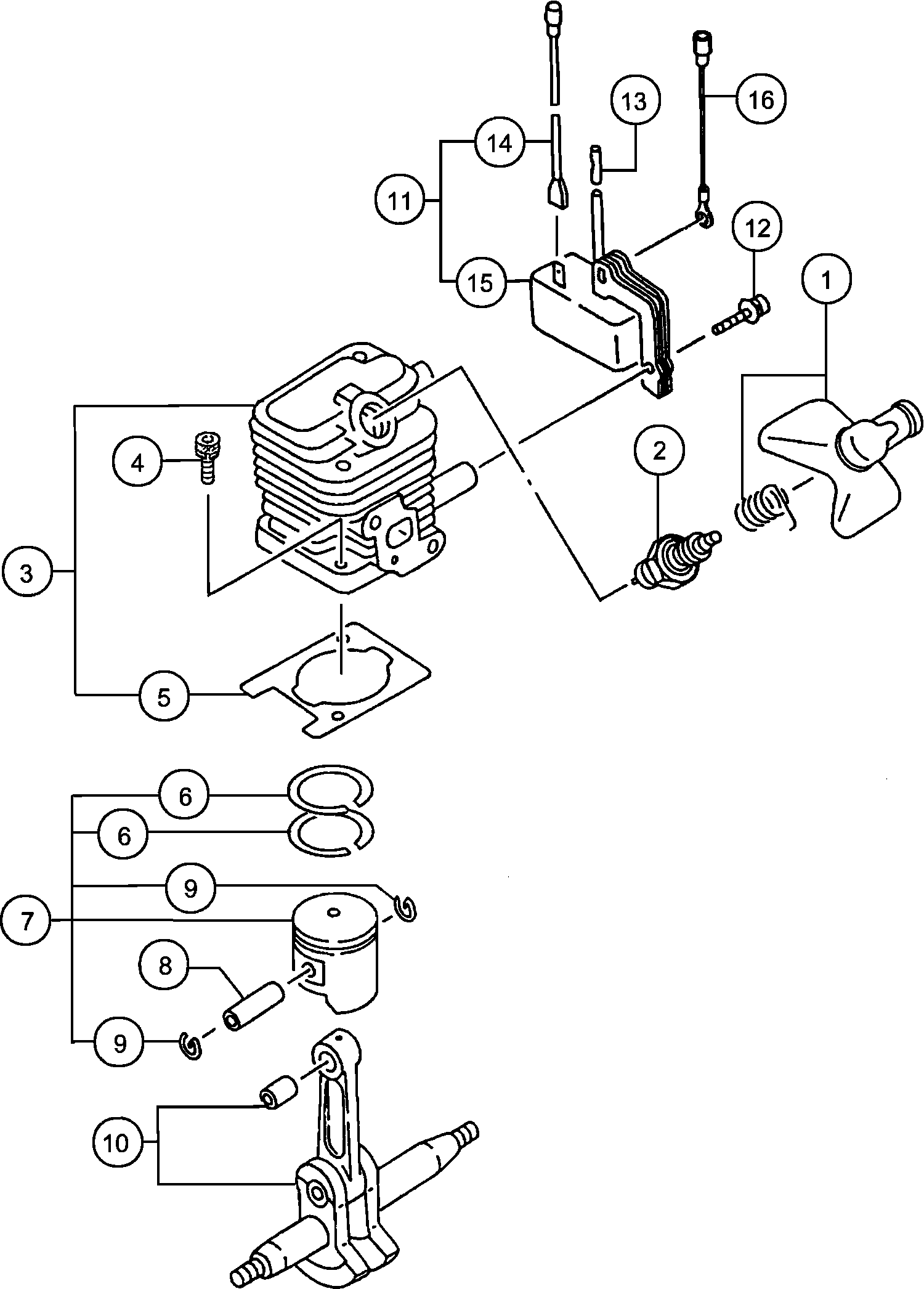

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Hikoki CH105EC

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer
Zündkerzenkappe kpl. alte Art.nr. 157-06500-91
1 6687476 4.45 5.30
Zündkerze Rcj8y
2 6699328 3.30 3.93
Zylinder-set alte Art.nr. 001-06600-90
3 6685481 44.31 52.73
Keine Informationen verfügbar, nicht bestellbar
4 6684668
Zylinderdichtung alte Art.nr. 017-06500-20
5 6685744 1.15 1.37
Kolbenring Cg24ekb
6 6684588 8.58 10.20
Kolben Set Reserve alte Art.nr. 030-06600-90
7 6685893 22.24 26.46
Kolbenstift Cg24ekb
8 6684591 4.29 5.10
Sicherungsring f. Kolbenbolzen alte Art.nr. 039-0
9 6686028 1.15 1.37
Kurbelwelle kpl. alte Art.nr. 046-06500-80
10 6686205 72.30 86.04
Zündspule alte Art.nr. 153-21532-92
11 6695927 34.19 40.68
Sechskantbolzen Cg24ekb Till H124040
12 6684599 2.15 2.56
Isolierte Röhre Cg24ekb
13 6684597 2.15 2.56
Kabel
14 6687866 3.30 3.93
Zündspule alte Art.nr. 167-21550-81
15 6695939 38.26 45.53
Kabel
16 6688477 2.31 2.75
Kurbelgehäuse
21 6601159 44.46 52.91
Dichtung f. Kurbelgehäuse alte Art.nr. 090-06500-
22 6686720 1.15 1.37
Öldichtung Cg24ekb
23 6684607 4.29 5.10
Kugellager Cg24ekb
24 6684608 3.80 4.52
Getriebewelle Cg24ekb
25 6684604 2.15 2.56
Getriebewelle Cg24ekb
25 6684605 2.15 2.56
Anti Vibrationsgummi
26 6691822 1.15 1.37
Sechskantbolzen Cg24ekb
27 6684786 2.15 2.56
Magnetzünder Rotor kpl alte Art.nr. 155-21523-80
28 6687389 26.16 31.13
Unterlegscheibe Cg24ekb Neue Art.nr. 6684611
29 6684611 2.15 2.56
Ring
30 6684971 1.04 1.23
Sechskantmutter Cg24ekb
31 6684612 2.15 2.56
Bolzen 6x22 alte Art.nr. 100-02100-20
32 6686771 1.15 1.37
Einlaufstutzendichtung
41 6689891 1.15 1.37
Vergaser Isolator Set, Reserve
42 6689966 6.93 8.24
Sechskantbolzen 5x25ws alte Art.nr. 994-64050-254
43 6695515 1.15 1.37
Vergaserdichtung
44 6689839 1.15 1.37
O-Ring P-15
45 6698966 1.04 1.23
Filtergehäuse kpl. alte Art.nr. 423-06500-81
46 6690119 4.45 5.30
Manschette 7.5
47 6690804 1.15 1.37
Drosselventil alte Art.nr.528-0650t-20 Since B028
48 6691274 2.31 2.75
Keine Informationen verfügbar, nicht bestellbar
49 6684658
Kontrollschild alte Art.nr.476-01700-20
50 6690843 1.15 1.37
Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01
51 6684662 2.15 2.56
Schraube Cg24ekb nicht mehr lieferbar! alte Art.n
52 6684660 2.15 2.56
Filter Schwamm
53 6690364 1.15 1.37
Filterabdeckung
54 6690417 5.94 7.07
Spezialschraube
55 6689737 1.15 1.37
Vergaser Set neue Art.nr.6690487 Since B028601
56 6690487 72.30 86.04
Röhrenschutz
57 6685247 2.31 2.75
Clipd6new
58 6685198 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
59 6684620
Tank weiss alte Art.nr.591-0664a-20
60 6691582 9.74 11.59
Manschette 5.8 alte Art.nr.659-00801-20 Till G103
61 6692244 1.15 1.37
Sechskantbolzen 5x18ps alte Art.nr. 994-63050-185
62 6695505 1.15 1.37
Spannschlosskappe Since C026901
63 6691337 1.15 1.37
Tankdeckel alte Art.nr.595-06516-90
64 6691763 7.59 9.03
Hauptpumpe
65 6685139 5.94 7.07
Kraftstoffleitung 2.5x4x80 alte Art.-nr.700-02504
66 6692347 1.15 1.37
Kraftstoffleitung 2.5x4x70 alte Art.-nr.700-02504
67 6692346 1.15 1.37
Rückkehr Dichtung (alt 6684627)
68 6697846 1.04 1.23
Keine Informationen verfügbar, nicht bestellbar
69 6684625
Schalldämpferschutz alte Art.-nr.738-06600-20
81 6692799 5.61 6.68
Schalldämpferdichtung alte Art.-nr.737-06500-20
82 6692744 1.15 1.37
Hitzeschutz alte Art.nr. 133-06500-20
83 6687252 2.31 2.75
Schalldämpfer Set alte Art.-nr.704-06504-91
84 6692477 13.04 15.51
Ring
85 6684661 2.15 2.56
Sechskantbolzen
86 6685114 1.15 1.37
Lüftergehäuse
87 6687010 16.79 19.98
Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti
88 6684675 11.55 13.74
Seilhaspel Starter alte Art.nr. 774-06097-20
89 6693066 3.30 3.93
Stellschraube alte Art.nr. 839-02010-20 Till 7.20
90 6693633 1.15 1.37
Starter Riemenscheibe alte Art.n.r798-06500-90
91 6693405 4.45 5.30
Gummidichtung
92 6688050 1.15 1.37
Schnuranlasser alte Art.nr. 783-06097-20 Till 7.2
93 6693168 2.31 2.75
Startergriff alte Art.nr. 785-06410-20
94 6693237 1.15 1.37
Sechskantbolzen Cg24ekb alte Art.nr. 994-63040-15
95 6684682 2.15 2.56
Kupplung kpl.
96 6688494 9.74 11.59
Schneidschraube Cg24ekb
97 6684636 2.15 2.56
Bolzen 4x12ps alte Art.nr. 994-25040-128
98 6695441 1.15 1.37
Feder f. Startersperre Cg24ekb
99 6684684 4.29 5.10
Startersperre alte Art.nr. 788-06500-20
100 6693319 2.31 2.75
Drosselschrauben Set Cg24ekb alte Art.nr. 548-251
111 6684698 4.29 5.10
Spannschloss Cg24ekb alte Art.nr. 539-25120-20
112 6684697 6.44 7.66
Anschlagring Cg24ekb alte Art.nr. 489-25100-20
113 6684696 2.15 2.56
O-RING (ALT 550-25100-20)
115 6684695 4.29 5.10
Hauptdüse Nr. 34.5 alte Art.nr.599-200bw-34 Since
116 6691888 6.28 7.47
Pumpendichtung alte Art.nr.577-25100-20
117 6691457 7.10 8.45
Membranabdeckung Cg24ekb alte Art.nr.576-25100-20
118 6684693 8.58 10.20
Schutzsieb Cg24ekb
119 6684700 4.29 5.10
Pumpengehäuse alte Art.nr.575-25147-80
120 6691430 36.15 43.02
Membran Verpackung
121 6685220 2.31 2.75
Dosiermembrane alte Art.nr474-25001-80. Till B027
122 6690827 11.71 13.94
Membranabdeckung
123 6685222 4.45 5.30
Schrauben Set alte Art.nr.548-25101-20
124 6691312 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
131 6688672
STOPFENRING C-26, innen (ALT 993-51026-002)
132 6695294 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
133 6695524
Keine Informationen verfügbar, nicht bestellbar
134 6695526
Kupplungsgehäuse kpl.
135 6688571 17.40 20.71
Getriebe 1 alte Art.nr. 306-33280-20 Since C02400
136 6688968 19.36 23.04
Getriebe 2 alte Art.nr. 307-33280-20 Since C02400
137 6688978 14.38 17.11
Nockenstab kpl.
138 6686810 34.19 40.68
Nockenwelle alte Art.nr. 100-33185-20
139 6686791 50.21 59.75
Dichtung Getriebegehäuse alte Art.nr.303-33210-20
140 6688910 1.15 1.37
Kugellager Cg24ekd, Cg18dal, Cg18dl
141 6684738 8.58 10.20
Schmiefettdichtung
142 6686655 1.15 1.37
Rosette
143 6688293 3.30 3.93
Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
144 6684709 2.15 2.56
KOMPLETTER SCHMIERNIPPEL (ALT 300-32250-80)
145 6688643 1.15 1.37
Sechskantbolzen 6x18/s alte Art.nr. 994-61060-184
146 6695495 1.15 1.37
Sechskantschraube 6x alte Art.nr. 990-53060-153
147 6695079 1.15 1.37
Ring
148 6695183 1.15 1.37
Befestigungsplatte alte Art.nr. 070-33185-21
149 6686467 2.31 2.75
Aufnahmeplatte
150 6690758 2.31 2.75
Inbusschraube
151 6685093 1.15 1.37
Federmutter 6 alte Art.nr. 994-40060-011
152 6695475 1.15 1.37
Federmutter 6 alte Art.nr. 994-40060-011
155 6695475 1.15 1.37
Messerführung 1105 M6 alte Art.nr. 122-33186-20 S
171 6687141 50.21 59.75
Sechskantschraube 6x25 alte Art.nr. 990-52060-253
173 6695074 1.15 1.37
Ring
174 6684822 2.15 2.56
Messer B 1132l alte Art.nr. 121-33185-21
175 6687111 78.35 93.24
Messer A1132l alte Art.nr. 120-33185-21
176 6687089 78.35 93.24
Ring
177 6687187 1.15 1.37
Bolzen
178 6687158 1.15 1.37
Messerhalter alte Art.nr. 128-33202-20
179 6687180 2.31 2.75
Bolzen
180 6687168 1.15 1.37
Griff B kompl. alte Art.nr. 051-33185-81
181 6686311 14.21 16.91
Handgriff Cg24eks alte Art.nr. 165,37590-20
182 6684708 6.44 7.66
Flanschmutter 6 alte Art.nr. 991-82060-001
183 6695170 1.15 1.37
Ring
184 6684639 2.15 2.56
Ring
185 6695219 1.15 1.37
Klingenabdeckung alte Art.nr. 138-33186-20 Since
187 6687304 7.59 9.03
Sammelplatte länglich
188 6689539 17.55 20.88
Handgriff A alte Art.nr. 053-33231-22
201 6686338 4.95 5.89
Handgriff B alte Art.nr. 054-33231-23
202 6686349 4.95 5.89
Drosselklappenhebel
203 6688229 2.31 2.75
Sicherheithebel
204 6688238 2.31 2.75
Drosselklappenfeder
205 6686414 2.31 2.75
Stoppknopf kpl. alte Art.nr. 170-32184-80
206 6687758 8.91 10.61
Halteknopf Markierung alte Art.nr. 925-32530-20
207 6694585 1.15 1.37
Kappe alte Art.nr. 765-32120-20
208 6693002 1.15 1.37
Schraube 4x30 /ws alte Art.nr 994-16040-301
209 6695412 1.15 1.37
Schraube 4x25/ws alte Art.nr. 994-16040-251
210 6695411 1.15 1.37
Handgriff kompl. alte Art.nr. 055-33185-90
211 6686354 28.14 33.48
Griff A kompl. alte Art.nr. 050-33185-80
212 6686275 22.24 26.46
Drosselklappen-seil alte Art.nr.885-0
213 6693877 4.45 5.30
Schutzrohr 10x150l alte Art.nr. 164-10015-00
214 6687558 1.15 1.37
Schraube 4x16ws alte Art.nr. 994-16040-161
215 6695404 1.15 1.37
Nylon-kontermutter 4 alte Art.nr. 991-78040-010
216 6695163 1.15 1.37
Schraube Rb24e
217 6684913 2.15 2.56
Halteknopf
218 6688366 1.15 1.37
Kabelklemme
219 6688015 1.15 1.37
Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12
220 6684667 2.15 2.56
Griffhalterung alte Art.nr. 058-33185-20
221 6686370 6.28 7.47
Griffgummidämpfung alte Art.nr. 060-33185-20
222 6686396 2.31 2.75
Kombischlüssel 10/19 alte Art.nr. 013-29323-50
501 6685257 3.30 3.93
Keine Informationen verfügbar, nicht bestellbar
502 6684813
Typenschild alte Art.nr. 906-52003-20
601 6694374 1.05 1.25
