Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki CH14DSL'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

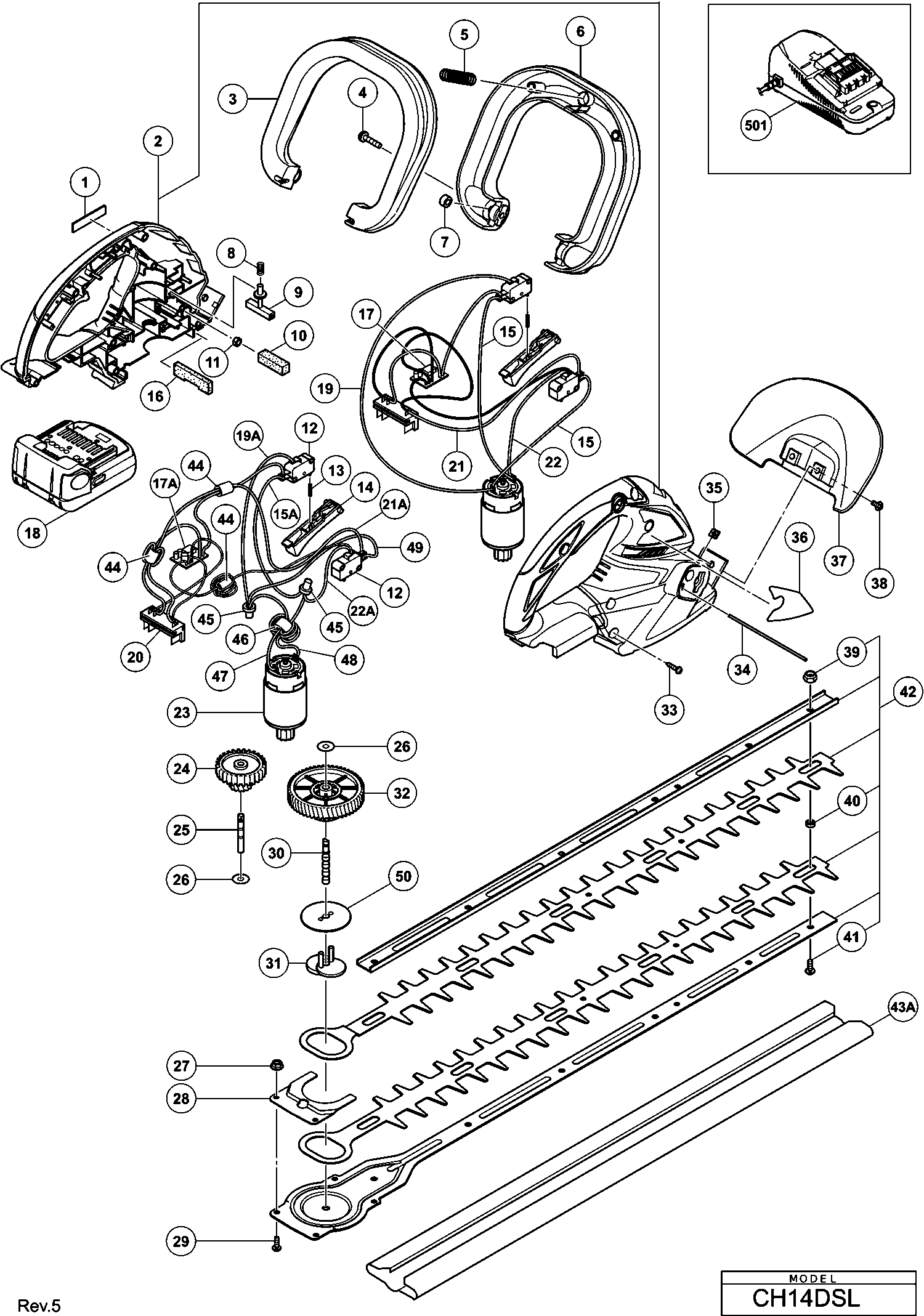

Zeichnungen der Hikoki CH14DSL
Teileliste der Hikoki CH14DSL
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Namensschild | ||||
| 1 | 330719 | 2.10 | 2.50 | |
| Gehäuse (a)+(b) Set | ||||
| 2 | 333330 | 17.74 | 21.11 | |
| Handgriff (a) G18u/g23u u.a. | ||||
| 3 | 333338 | 4.20 | 5.00 | |
| Maschinenschraube (mit Scheibe) M5x30 (schwarz) | ||||
| 4 | 880561 | 1.05 | 1.25 | |
| Feder (c) | ||||
| 5 | 333341 | 1.20 | 1.43 | |
| Griff (b) | ||||
| 6 | 333339 | 5.70 | 6.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 7 | 333340 | |||
| FEDER (d) | ||||
| 8 | 333344 | 1.20 | 1.43 | |
| Druckstift | ||||
| 9 | 333343 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 10 | 333760 | |||
| Mutter M5 (schwarz) C13u/m8v/m12v | ||||
| 11 | 302012 | 1.05 | 1.25 | |
| Schalter | ||||
| 12 | 333325 | 3.15 | 3.75 | |
| Feder Ch10dl | ||||
| 13 | 324307 | 1.88 | 2.23 | |
| Schaltgriff | ||||
| 14 | 333761 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 15 | 333768 | |||
| Verbinderkabel (braun) Sv12sg | ||||
| 15A | 334613 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 16 | 996678 | |||
| Gedruckte Schaltplatte | ||||
| 17 | 333762 | 13.80 | 16.42 | |
| Gedruckte Schaltplatte | ||||
| 17A | 334618 | 14.85 | 17.67 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 18 | 337628 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 19 | 333769 | |||
| Verbinderkabel, schwarz | ||||
| 19A | 334610 | 1.20 | 1.43 | |
| Batteryterminalnew Wh14dcal | ||||
| 20 | 331399 | 2.10 | 2.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 21 | 333770 | |||
| Verbinderkabel | ||||
| 21A | 334619 | 1.20 | 1.43 | |
| Verbinderkabel (rot) Dh24dv | ||||
| 22 | 323166 | 1.20 | 1.43 | |
| Verbinderkabel | ||||
| 22A | 334614 | 1.20 | 1.43 | |
| Gleichstrommotor 14,4 VOLT | ||||
| 23 | 333322 | 13.35 | 15.89 | |
| Erstes Zahnrad H90sc/se | ||||
| 24 | 333334 | 13.80 | 16.42 | |
| Spindel (b) | ||||
| 25 | 329832 | 1.88 | 2.23 | |
| Unterlegscheibe Ch10dl | ||||
| 26 | 329835 | 1.88 | 2.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 27 | 996683 | |||
| Zwischenplatte | ||||
| 28 | 325624 | 1.80 | 2.14 | |
| Maschinenschraube (schwarz) M4x16 | ||||
| 29 | 696997 | 1.80 | 2.14 | |
| Scheide | ||||
| 30 | 333335 | 2.10 | 2.50 | |
| Exzenter | ||||
| 31 | 333780 | 10.20 | 12.14 | |
| Endzahnrad H90sc/se | ||||
| 32 | 333336 | 4.20 | 5.00 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 33 | 301653 | 1.04 | 1.23 | |
| Welle (d) | ||||
| 34 | 333342 | 1.20 | 1.43 | |
| Mutter Ch10dl | ||||
| 35 | 330056 | 1.88 | 2.23 | |
| Schutzkappe Ch10dl | ||||
| 37 | 330879 | 6.90 | 8.21 | |
| Maschinenschraube M4x12 (schwarz) mit Scheibe | ||||
| 38 | 333781 | 1.20 | 1.43 | |
| Nylonmutter M5 | ||||
| 39 | 333772 | 2.10 | 2.50 | |
| Distanzbuchse | ||||
| 40 | 333775 | 3.15 | 3.75 | |
| Maschinenschraube (m/sp. Unterlegscheibe) M5x14 | ||||
| 41 | 333773 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 42 | 333776 | |||
| Schutzhülle | ||||
| 43 | 333347 | 5.10 | 6.07 | |
| Klingenbehälter (für 520mm) | ||||
| 43A | 339039 | 14.10 | 16.78 | |
| Ferrit-ring Ds14dvb/ds18dvb/ Cr24dv/dv24dv/dv12dv | ||||
| 44 | 318247 | 1.05 | 1.25 | |
| Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | ||||
| 45 | 959141 | 3.75 | 4.46 | |
| Schrumpfschlauch | ||||
| 46 | 334379 | 4.65 | 5.53 | |
| Verbinderkabel, schwarz | ||||
| 47 | 334615 | 1.20 | 1.43 | |
| Verbinderkabel | ||||
| 48 | 334616 | 1.20 | 1.43 | |
| Verbinderkabel (braun) Sv12sg | ||||
| 49 | 334617 | 1.20 | 1.43 | |
| Distanzscheibe G18u/ua/ub u.a. | ||||
| 50 | 333765 | 1.20 | 1.43 | |
