Hikoki CH18DL Zeichnungen und Teile

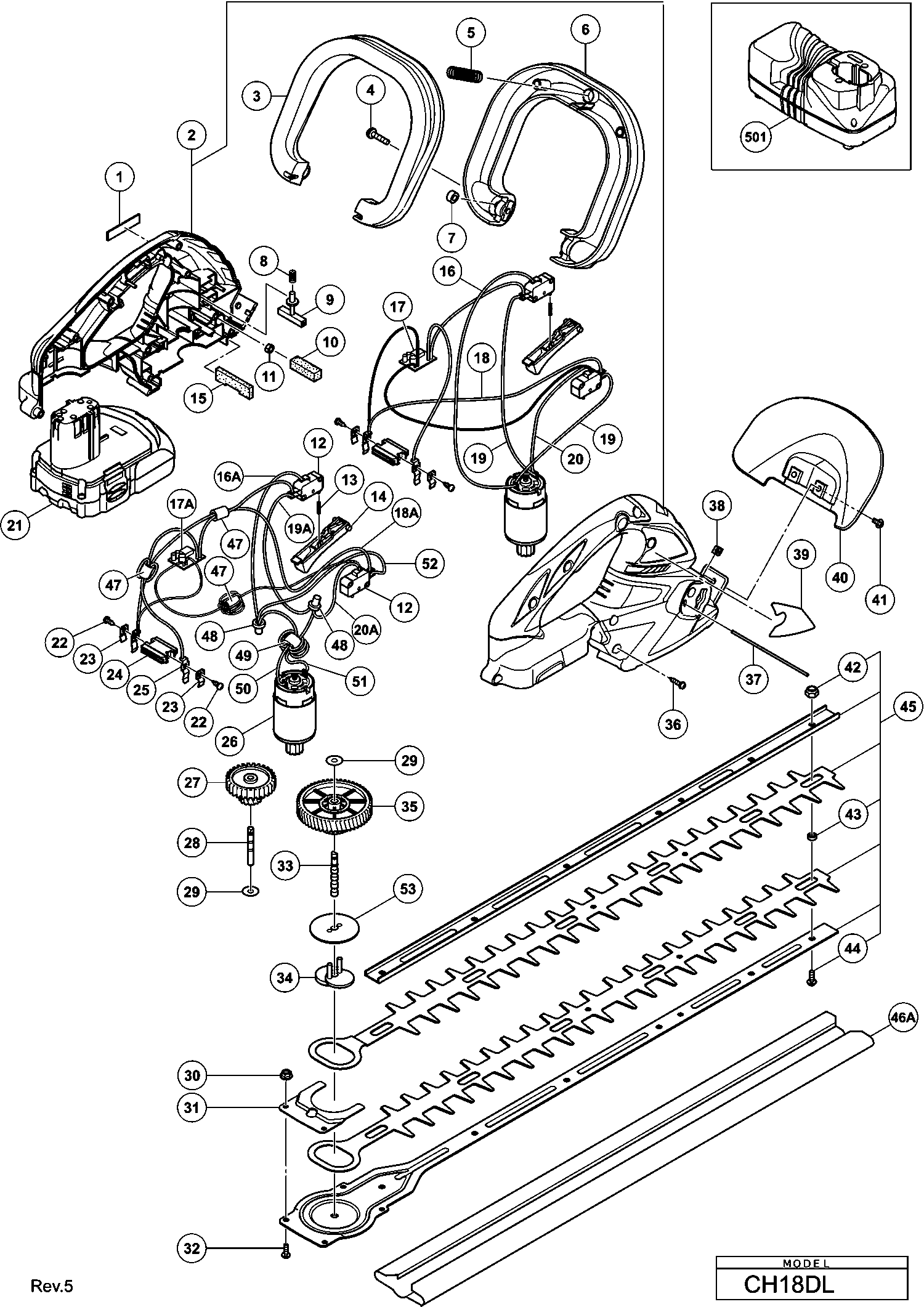

Auf dem Typenschild sollte die Typenbezeichnung CH18DL stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt. Hikoki Powertools ist der neue Name von Hitachi Powertools.Zeichnungen der HIKOKI CH18DL
Teileliste der Hikoki CH18DL
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
| NAAM PLAAT | ||||
| 1 | 330719 | NAAM PLAAT | € 2,03 | |
| Housing (a).(b) Set | ||||
| 2 | 333333 | Housing (a).(b) Set | € 17,17 | |
| Handle (a) | ||||
| 3 | 333338 | Handle (a) | € 4,07 | |
| Machine Screw (w/washers) M5x30 | ||||
| 4 | 880561 | Machine Screw (w/washers) M5x30 | € 1,02 | |
| Spring (c) | ||||
| 5 | 333341 | Spring (c) | € 1,16 | |
| Handle (b) | ||||
| 6 | 333339 | Handle (b) | € 5,52 | |
| Collar | ||||
| 7 | 333340 | Collar | € 1,16 | |
| Spring (d) | ||||
| 8 | 333344 | Spring (d) | € 1,16 | |
| Push Pin | ||||
| 9 | 333343 | Push Pin | € 1,16 | |
| Dichtung | ||||
| 10 | 333760 | Dichtung | € 1,16 | |
| Mutter M5 (schwarz) C13u/m8v/m12v | ||||
| 11 | 302012 | Mutter M5 (schwarz) C13u/m8v/m12v | € 1,02 | |
| Schalter | ||||
| 12 | 333325 | Schalter | € 3,05 | |
| Feder Ch10dl | ||||
| 13 | 324307 | Feder Ch10dl | € 1,82 | |
| Schaltgriff | ||||
| 14 | 333761 | Schaltgriff | € 1,00 | |
| Nicht bestellbar | ||||
| 15 | 996678 | Nicht bestellbar | ||
| Verbinderkabel, schwarz | ||||
| 16 | 333769 | Verbinderkabel, schwarz | € 1,16 | |
| Verbinderkabel, schwarz | ||||
| 16A | 334610 | Verbinderkabel, schwarz | € 1,16 | |
| Printed Circuit Board For Aus,nzl,rus | ||||
| 17 | 333763 | Printed Circuit Board For Aus,nzl,rus | € 13,36 | |
| Printed Circuit Board | ||||
| 17A | 334611 | Printed Circuit Board | € 13,36 | |
| Terminal (brown) For Aus,nzl,rus | ||||
| 18 | 333327 | Terminal (brown) For Aus,nzl,rus | € 1,16 | |
| Terminal (brown) | ||||
| 18A | 334612 | Terminal (brown) | € 1,16 | |
| Verbinderkabel | ||||
| 19 | 333768 | Verbinderkabel | € 1,16 | |
| Internal Wire (brown) | ||||
| 19A | 334613 | Internal Wire (brown) | € 1,16 | |
| Verbinderkabel (rot) Dh24dv | ||||
| 20 | 323166 | Verbinderkabel (rot) Dh24dv | € 1,16 | |
| Verbinderkabel | ||||
| 20A | 334614 | Verbinderkabel | € 1,16 | |
| BATTERY BCL 1815 (EUROPE,AUS,NZL) | ||||
| 21 | 327731 | BATTERY BCL 1815 (EUROPE,AUS,NZL) | € 90,75 | |
| Schraube | ||||
| 22 | 958715 | Schraube | € 1,00 | |
| Haltefeder P20da/wh8d/dc | ||||
| 23 | 996118 | Haltefeder P20da/wh8d/dc | € 2,47 | |
| Kontakthalter Ds14dmr | ||||
| 24 | 320997 | Kontakthalter Ds14dmr | € 1,16 | |
| CONTACTPUNTJE | ||||
| 25 | 327155 | CONTACTPUNTJE | € 1,02 | |
| Motor Dc 18v | ||||
| 26 | 333323 | Motor Dc 18v | € 12,92 | |
| First Gear | ||||
| 27 | 333334 | First Gear | € 13,36 | |
| Spindel (b) | ||||
| 28 | 329832 | Spindel (b) | € 1,82 | |
| Unterlegscheibe Ch10dl | ||||
| 29 | 329835 | Unterlegscheibe Ch10dl | € 1,82 | |
| Nicht bestellbar | ||||
| 30 | 996683 | Nicht bestellbar | ||
| Zwischenplatte | ||||
| 31 | 325624 | Zwischenplatte | € 1,74 | |
| Machine Screw (w/sp. Washer) M4x16(black | ||||
| 32 | 696997 | Machine Screw (w/sp. Washer) M4x16(black | € 1,74 | |
| Scheide | ||||
| 33 | 333335 | Scheide | € 2,03 | |
| Exzenter | ||||
| 34 | 333780 | Exzenter | € 9,87 | |
| Final Gear | ||||
| 35 | 333336 | Final Gear | € 4,07 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 36 | 301653 | Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | € 1,00 | |
| Shaft (d) | ||||
| 37 | 333342 | Shaft (d) | € 1,16 | |
| Mutter Ch10dl | ||||
| 38 | 330056 | Mutter Ch10dl | € 1,82 | |
| Schutzkappe Ch10dl | ||||
| 40 | 330879 | Schutzkappe Ch10dl | € 6,68 | |
| Machine Screw (w/washer) M4x12 (black) | ||||
| 41 | 333781 | Machine Screw (w/washer) M4x12 (black) | € 1,16 | |
| Nylon Nut M5 | ||||
| 42 | 333772 | Nylon Nut M5 | € 2,03 | |
| Distanzbuchse | ||||
| 43 | 333775 | Distanzbuchse | € 3,05 | |
| Machine Screw (w/sp. Washer) M5x14 | ||||
| 44 | 333773 | Machine Screw (w/sp. Washer) M5x14 | € 1,16 | |
| Nicht bestellbar | ||||
| 45 | 333776 | Nicht bestellbar | ||
| Blade Case (for 520mm) | ||||
| 46A | 339039 | Blade Case (for 520mm) | € 13,65 | |
| Ferrit-ring Ds14dvb/ds18dvb/ Cr24dv/dv24dv/dv12dv | ||||
| 47 | 318247 | Ferrit-ring Ds14dvb/ds18dvb/ Cr24dv/dv24dv/dv12dv | € 1,02 | |
| Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | ||||
| 48 | 959141 | Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | € 3,63 | |
| Ferrite Core Except For Sin,mal,uae | ||||
| 49 | 334379 | Ferrite Core Except For Sin,mal,uae | € 4,50 | |
| Verbinderkabel, schwarz | ||||
| 50 | 334615 | Verbinderkabel, schwarz | € 1,16 | |
| Verbinderkabel | ||||
| 51 | 334616 | Verbinderkabel | € 1,16 | |
| Internal Wire (brown) Except For Aus,nzl,rus | ||||
| 52 | 334617 | Internal Wire (brown) Except For Aus,nzl,rus | € 1,16 | |
| Washer (a) | ||||
| 53 | 333765 | Washer (a) | € 1,16 | |
