Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki CH22EPA'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Hikoki CH22EPA

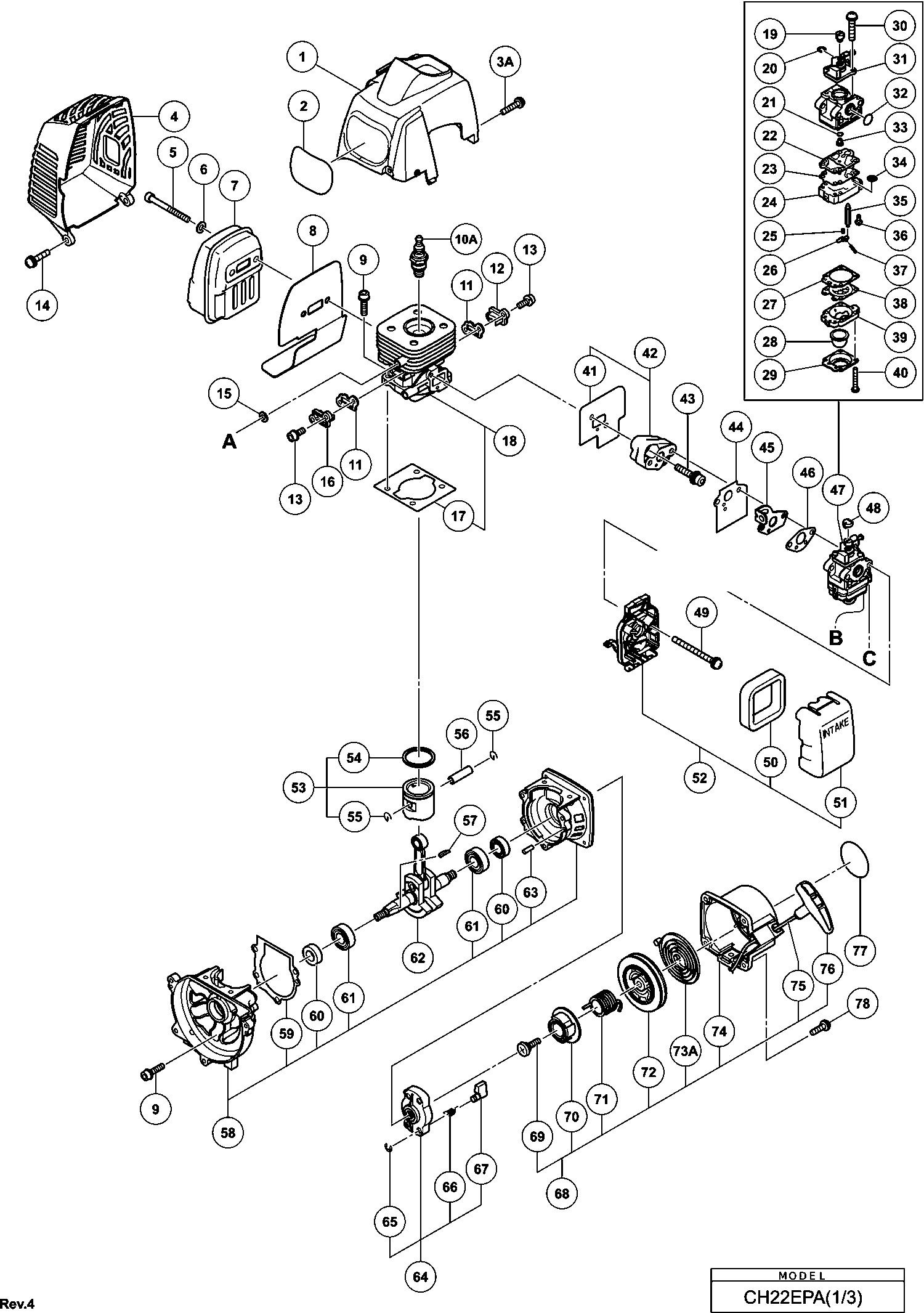

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Hikoki CH22EPA

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Keine Informationen verfügbar, nicht bestellbar
1 6697680@1417

Schraube M4 (schwarz)
3A 6699780@1417 1.04 1.23

Keine Informationen verfügbar, nicht bestellbar
4 6699015@1417

Sechskantbolzen Cg24ekb
5 6684638@1417 2.15 2.56

Ring
6 6684639@1417 2.15 2.56

SCHALLD MPFER
7 6699935@1417 42.65 50.75

Keine Informationen verfügbar, nicht bestellbar
8 6696553@1417

Sechskantbolzen 5x20s alte Art.nr. 994-61050-205
9 6695491@1417 1.15 1.37

Zündkerze Bmr7a
10A 6699316@1417 8.91 10.61

Keine Informationen verfügbar, nicht bestellbar
11 6696922@1417

Ansaugabdeckung (a)
12 6696535@1417 1.05 1.25

Sechskantbolzen 4x12ws alte Art.nr. 994-64040-125
13 6695507@1417 1.15 1.37

Schraube 5x16/ps alte Art.nr. 994-15050-162
14 6695386@1417 1.15 1.37

Unterlegscheibe Cg24ekb
15 6684600@1417 2.15 2.56

Ansaugabdeckung (b)
16 6696536@1417 1.05 1.25

Keine Informationen verfügbar, nicht bestellbar
17 6696920@1417

Keine Informationen verfügbar, nicht bestellbar
18 6697962@1417

Spannschloss Cg24ekb alte Art.nr. 539-25120-20
19 6684697@1417 6.44 7.66

Anschlagring Cg24ekb alte Art.nr. 489-25100-20
20 6684696@1417 2.15 2.56

O-RING (ALT 550-25100-20)
21 6684695@1417 4.29 5.10

Pumpendichtung Cg24ekb alte Art.nr. 577-25292-20
22 6684692@1417 29.19 34.73

Membranabdeckung Cg24ekb alte Art.nr.576-25100-20
23 6684693@1417 8.58 10.20

Pumpenkörper
24 6699942@1417 14.38 17.11

Metal Hebel Federwaage
25 6696323@1417 4.63 5.50

Kontrollhebel
26 6685217@1417 3.30 3.93

Membrandichtung Cg24ekb alte Art.nr.475-25153-20
27 6684691@1417 8.58 10.20

Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20
28 6684689@1417 6.44 7.66

Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2
29 6684688@1417 8.58 10.20

Drosselschrauben Set Cg24ekb alte Art.nr. 548-251
30 6684698@1417 4.29 5.10

Drosselventil Till B023800
31 6684883@1417 18.75 22.31

Keine Informationen verfügbar, nicht bestellbar
32 6695670@1417

Hauptdüse #32
33 6699943@1417 5.11 6.08

Schutzsieb Cg24ekb
34 6684700@1417 4.29 5.10

Nadelventil alte Art.nr. 603-25012-20
35 6685215@1417 5.28 6.28

Nicht mehr lieferbar, kein Ersatz
36 6691305@1417

Gelenkwelle
37 6685219@1417 1.15 1.37

Dosiermembrane Cg24ekb alte Art.nr. 474-25601-20
38 6684690@1417 18.00 21.42

Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8
39 6684687@1417 16.34 19.44

Stellschraube Cg24ekb alte Art.nr. 548-25151-20
40 6684699@1417 2.15 2.56

Keine Informationen verfügbar, nicht bestellbar
41 6696933@1417

Keine Informationen verfügbar, nicht bestellbar
42 6699016@1417

Dichtungsschloss Sechskant-Schaftschraube M5x25 (m
43 6698844@1417 1.20 1.43

Vergaserdichtung Cg24ekb
44 6684616@1417 2.15 2.56

Drosselklappenfixierdraht Cg24ekb
45 6684629@1417 4.29 5.10

Vergaserdichtung (ALT 402-0602K-21/6689836)
46 6684615@1417 2.15 2.56

Vergaser Ass'y
47 6698960@1417 40.24 47.88

Spannschlosskappe Since C026901
48 6691337@1417 1.15 1.37

Schraube 5x60/ws alte Art.nr. 994-16050-601 Till
49 6695431@1417 1.15 1.37

Filter Element
50 6690347@1417 4.45 5.30

Luftfilterkappe
51 6690139@1417 4.45 5.30

Luftfilter
52 6698961@1417 5.45 6.49

Keine Informationen verfügbar, nicht bestellbar
53 6697682@1417

Kolbenring
54 6686118@1417 4.45 5.30

Kolbenstift Cg24ekb
55 6684590@1417 2.15 2.56

Kolbenstift
56 6696944@1417 3.33 3.96

Scheibenfeder 3x13x4.5 alte Art.nr. 068-10100-20
57 6684899@1417 2.15 2.56

Keine Informationen verfügbar, nicht bestellbar
58 6697686@1417

Keine Informationen verfügbar, nicht bestellbar
59 6696925@1417

Öldichtung Cg24ekb
60 6684607@1417 4.29 5.10

Kugellager Cg24ekb
61 6684608@1417 3.80 4.52

Keine Informationen verfügbar, nicht bestellbar
62 6699017@1417

Drückstift 4x12 alte Art.nr. 999-05041-203
63 6695521@1417 1.15 1.37

Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90
64 6684681@1417 13.20 15.71

D4e Sicherungsring (alt 993-55040-001)
65 6685101@1417 1.15 1.37

Feder f. Startersperre Cg24ekb
66 6684684@1417 4.29 5.10

Startersperre Cg24ekb alte Art.nr.788-0651h-20
67 6684685@1417 4.29 5.10

Einstellschraube (alte 839-03045-20)
69 6684679@1417 2.15 2.56

Nockenscheibe Cg24ekb alte Art.nr. 759-0651h-20
70 6684678@1417 6.44 7.66

Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20
71 6684677@1417 8.58 10.20

Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti
73A 6684675@1417 11.55 13.74

Seilzugstarter Gehäuse Cg24ekb For (s) Type Since
74 6684673@1417 19.06 22.68

Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo
76 6684680@1417 2.15 2.56

Schraube 4x16/ps alte Art.nr. 994-15040-162
78 6695374@1417 1.15 1.37

Gewindeschraube D4
101 6697190@1417 1.04 1.23

Ballengriff
102 6696487@1417 3.45 4.11

Rasthebel
103 6696490@1417 1.04 1.23

Hebel (1)
104 6696488@1417 1.04 1.23

Feder (1)
105 6698819@1417 1.04 1.23

STOPP SCHALTER (ALT 170-04063-80)
106 6685239@1417 3.30 3.93

Stoppschalterleine
107 6698820@1417 2.80 3.33

Schutzrohr
108 6698822@1417 1.04 1.23

GASDRAHT
109 6698821@1417 4.13 4.91

Ballengriff
110 6696486@1417 3.45 4.11

Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12
111 6684667@1417 2.15 2.56

Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
112 6684709@1417 2.15 2.56

Anti Vibrationsgummi
113 6684666@1417 4.29 5.10

Rohrhalter (a)
114 6698643@1417 2.10 2.50

Rohrhalter (b)
115 6698644@1417 2.10 2.50

Anti Vibrationsgummi
116 6684665@1417 4.29 5.10

kupplungszylinder Cg24ekb alte Art.nr 289-52200-8
118 6684663@1417 19.06 22.68

Stufen Bolzen Till F113110
119 6689627@1417 1.15 1.37

Ring
120 6684648@1417 2.15 2.56

Kupplungsscheibe A
121 6689528@1417 1.15 1.37

Kupplungssatz
122 6697655@1417 6.76 8.05

Keine Informationen verfügbar, nicht bestellbar
123 6697619@1417

Sechskantmutter Cg24ekb
124 6684612@1417 2.15 2.56

Unterlegscheibe Cg24ekb Neue Art.nr. 6684611
125 6684611@1417 2.15 2.56

Sechskantbolzen 4x18ws alte Art.nr. 994-64040-185
126 6695508@1417 1.15 1.37

Zündspule
127 6699286@1417 37.66 44.82

Keine Informationen verfügbar, nicht bestellbar
128A 6601421@1417

Metallbefestigung des Steckerdeckels
129 6699933@1417 1.65 1.96

Kabel
130 6698992@1417 1.98 2.35

Kabel
131 6697690@1417 1.98 2.35

Magneto-Rotor-Komp.
132 6699289@1417 25.71 30.60

Anschlagring C außen Cg24eks alte Art.nr. 289-522
133 6684664@1417 2.15 2.56

Schneidschraube Cg24ekb
134 6684636@1417 2.15 2.56

Benzinleitung Cg24ekb
135 6684618@1417 4.29 5.10

Kraftstoffleitung 3x5x90 alte Art.-nr.700-03005-0
136 6692358@1417 1.15 1.37

Rückkehr Dichtung (alt 6684627)
137 6697846@1417 1.04 1.23

Nicht mehr lieferbar, kein Ersatz
138A 6698402@1417

Keine Informationen verfügbar, nicht bestellbar
139 6684625@1417

Behalter
140 6696569@1417 4.59 5.46

Keine Informationen verfügbar, nicht bestellbar
141 6684620@1417

Clip Cg24ekb
142 6684619@1417 2.15 2.56

STAENDER 81 T2-3
143 6696556@1417 2.10 2.50

Flanschschraube
144 6696557@1417 1.05 1.25

Mutter 6 Ups-p alte Art.nr. 991-87060-001
161 6695175@1417 1.15 1.37

Ring
162 6684639@1417 2.15 2.56

Aufnahmeplatte
163 6690744@1417 11.23 13.36

Sechskantbolzen 6x12 alte Art.nr. 990-53060-125
164 6695078@1417 1.15 1.37

Ring
165 6684822@1417 2.15 2.56

KOMPLETTER SCHMIERNIPPEL (ALT 300-32250-80)
166 6688643@1417 1.15 1.37

Schmiefettdichtung
167 6686659@1417 1.15 1.37

Plusbolzen 6x14 alte Art.nr. 990-23060-141
168 6695016@1417 1.15 1.37

Sechskantbolzen 4x8 alte Art.nr. 990-51040-085
171 6695035@1417 1.15 1.37

Getriebegehäuse Abdeckung A
172 6689167@1417 1.15 1.37

Griff
173 6688089@1417 4.45 5.30

Sechskantschraube 6x alte Art.nr. 990-53060-153
174 6695079@1417 1.15 1.37

Kugellager 608ddm
175 608DDM@1417 5.55 6.60

STOPFENRING C-22, innen (ALT 993-51022-002)
176 6695293@1417 1.15 1.37

GETRIEBEWELLE
177 6698957@1417 45.23 53.82

Kugellager 608vv
178 333945@1417 1.80 2.14

Schlaufengriff anti Vib. alte Art.nr. 500-37286-9
179 6696088@1417 14.35 17.08

Griff alte Art.nr.503-3738e-20
180 6691098@1417 6.44 7.66

Sechskantmutter Cg24ekd alte Art.nr. 991-01060-01
181 6684835@1417 2.15 2.56

Ring
182 6689681@1417 1.15 1.37

Blechschraube 5x20 alte Art.nr. 993-11052-012
183 6695255@1417 1.15 1.37

Frontgriff
184 6688096@1417 7.75 9.22

Sechskantbolzen 5x55 alte Art.nr. 990-51050-553
186 6695056@1417 1.15 1.37

Federscheibe Cg24ekd
187 6684834@1417 2.15 2.56

Unterlegscheibe Rb24e
188 6684918@1417 2.15 2.56

HEX. LOCHKNOPFSCHRAUBE 6X25S (ALT 994-81060-254)
189 6684714@1417 2.15 2.56

Ring
190 6695194@1417 1.15 1.37

Haltebügel A
191 6688103@1417 2.31 2.75

Füllstandsmarkierung Cg24ekb
192 6684851@1417 2.15 2.56

Füllstandsmarkierung Cg24ekb
194 6684852@1417 2.15 2.56

Hauptrohr L=945
195 6699930@1417 32.53 38.70

Hauptrohr L=600
195 6699931@1417 28.29 33.66

Getriebewelle 978l
196 6689440@1417 14.68 17.46

Getriebewelle 633l
196 6689439@1417 12.88 15.32

Hebemetallmontage (alt 335-37526-90)
197 6689277@1417 3.30 3.93

Kappe (a)
198 6698515@1417 2.10 2.50

Sechskantbolzen 5x10 alte Art.nr. 990-51050-103
199 6695042@1417 1.15 1.37

Schmiefettdichtung
200 6686669@1417 1.15 1.37

Winkelbegrenzer (ALT 222-32286-20)
201 6688159@1417 2.31 2.75

Griffknopf A alte Art.nr.512-32286-80
202 6691200@1417 3.30 3.93

Getriebegehäuse A24 Dia
203 6688653@1417 30.25 36.00

Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
204 6684709@1417 2.15 2.56

Ritzel (1)
205 6698958@1417 13.70 16.30

Endring S-12, äußerer (Alt 993-52012-002)
207 6695302@1417 1.15 1.37

Stop Ring Cg24ekd, Cg18dal, Cg18dl
208 6684732@1417 2.15 2.56

Griffhalter A alte Art.nr.506-37300-20
209 6691134@1417 2.31 2.75

Bolzen Cg24ekd, Cg18dal, Cg18dl
210 6684838@1417 2.15 2.56

Messer Abdeckung alte Art.nr. 138-33168-20
211 6687301@1417 8.41 10.01

Schutzplatte
212A 6601208@1417 13.86 16.50

Messerfführung 625.5 Mm alte Art.nr. 122-32286-21
213 6687125@1417 24.20 28.80

Messer
214 6687079@1417 46.29 55.08

Ring
215 6687187@1417 1.15 1.37

Bolzen
216 6687162@1417 1.15 1.37

Flanschmutter 6 alte Art.nr. 991-82060-001
217 6695170@1417 1.15 1.37

Haltebügel B
218 6688104@1417 3.30 3.93

Sechskantmutter Cg24ekd alte Art.nr. 991-01060-01
219 6684835@1417 2.15 2.56

Keine Informationen verfügbar, nicht bestellbar
220 6685075@1417

Distanzstück
221 6688633@1417 1.15 1.37

Sechskant-senkkopfbolzen 6x25 alte Art.nr. 990-52
222 6695075@1417 1.15 1.37

Schmiefettdichtung
223 6686647@1417 1.15 1.37

Halteplatte f. Nockenstab alte Art.nr. 105-32280-
224 6686826@1417 1.15 1.37

Sechskantbolzen 4x10s alte Art.nr. 6695484
225 6695484@1417 1.15 1.37

Bolzen
226 6687158@1417 1.15 1.37

Anschlagring E-6 alte Art.nr. 993-55060-000
227 6695310@1417 1.15 1.37

Zahnrad (1)
228 6698959@1417 21.78 25.91

STOPFENRING C-26, innen (ALT 993-51026-002)
229 6695294@1417 1.15 1.37

Kugellager #6000zz
230 6695525@1417 6.93 8.24

Sechskant-senkkopfschraube 6x16 alte Art.nr. 990-
231 6695073@1417 1.15 1.37

Schmiefettdichtung
232 6686666@1417 1.15 1.37

Führungsplatte alte Art.nr. 075-32280-20
233 6686611@1417 1.15 1.37

Nockenwelle kpl. alte Art.nr.6686789
235 6686790@1417 36.15 43.02

Keine Informationen verfügbar, nicht bestellbar
236 6698772@1417

Getriebedeckel (b)
237 6600479@1417 22.24 26.46

Sechskantbolzen Cg24ekb
238 6684595@1417 2.15 2.56

SPEZIELLE UNTERLEGSCHEIBE
239 6699934@1417 1.04 1.23

GEHÄUSE-PACKUNG
240 6699733@1417 1.04 1.23

Schraubenschlüssel Combi Box 10x19 plus alte Art.
501 6685997@1417 4.45 5.30

Keine Informationen verfügbar, nicht bestellbar
502 6684813@1417

Keine Informationen verfügbar, nicht bestellbar
503 6692867@1417

Keine Informationen verfügbar, nicht bestellbar
504 6684766@1417

Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
