Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki CH27EPA'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

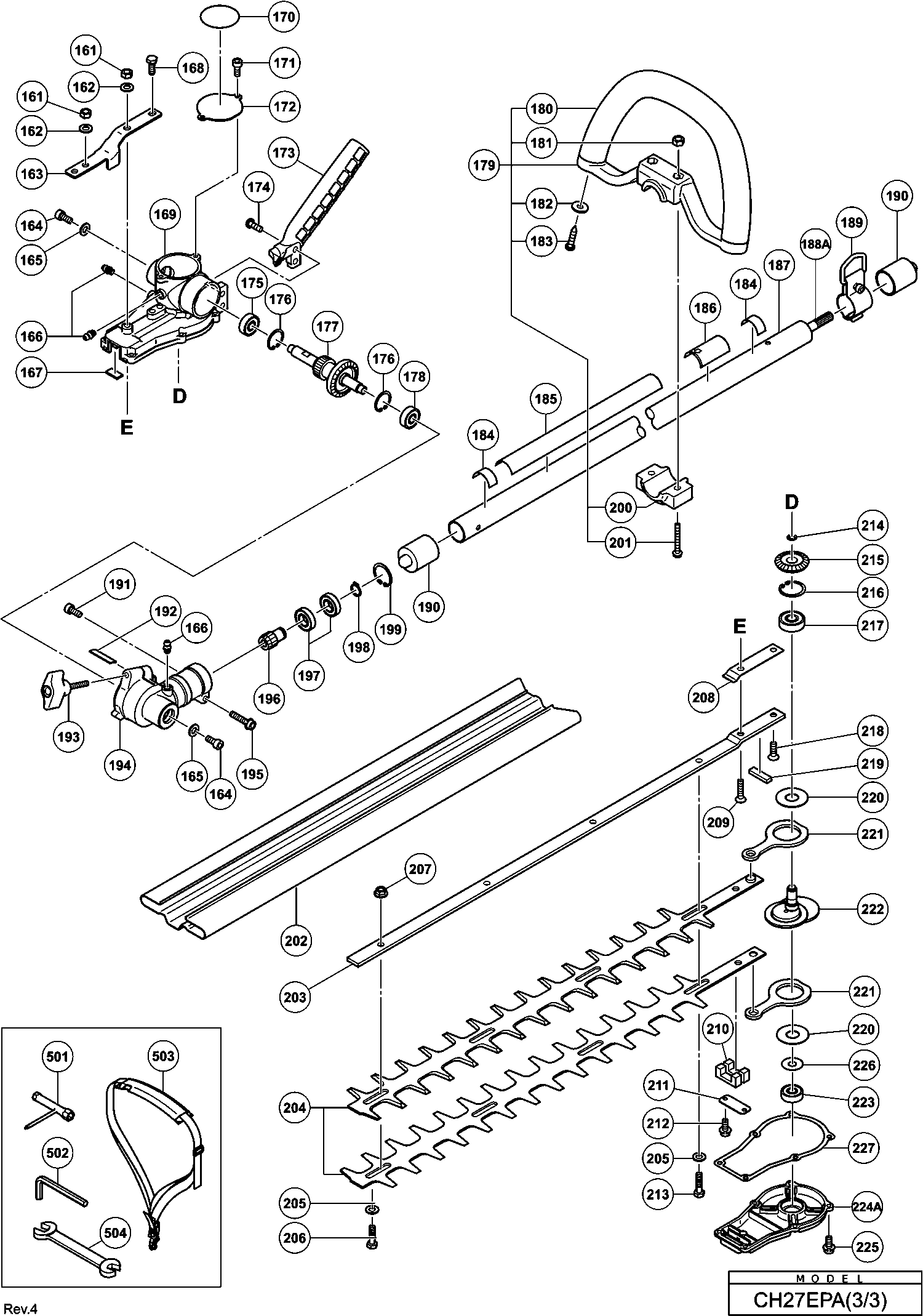

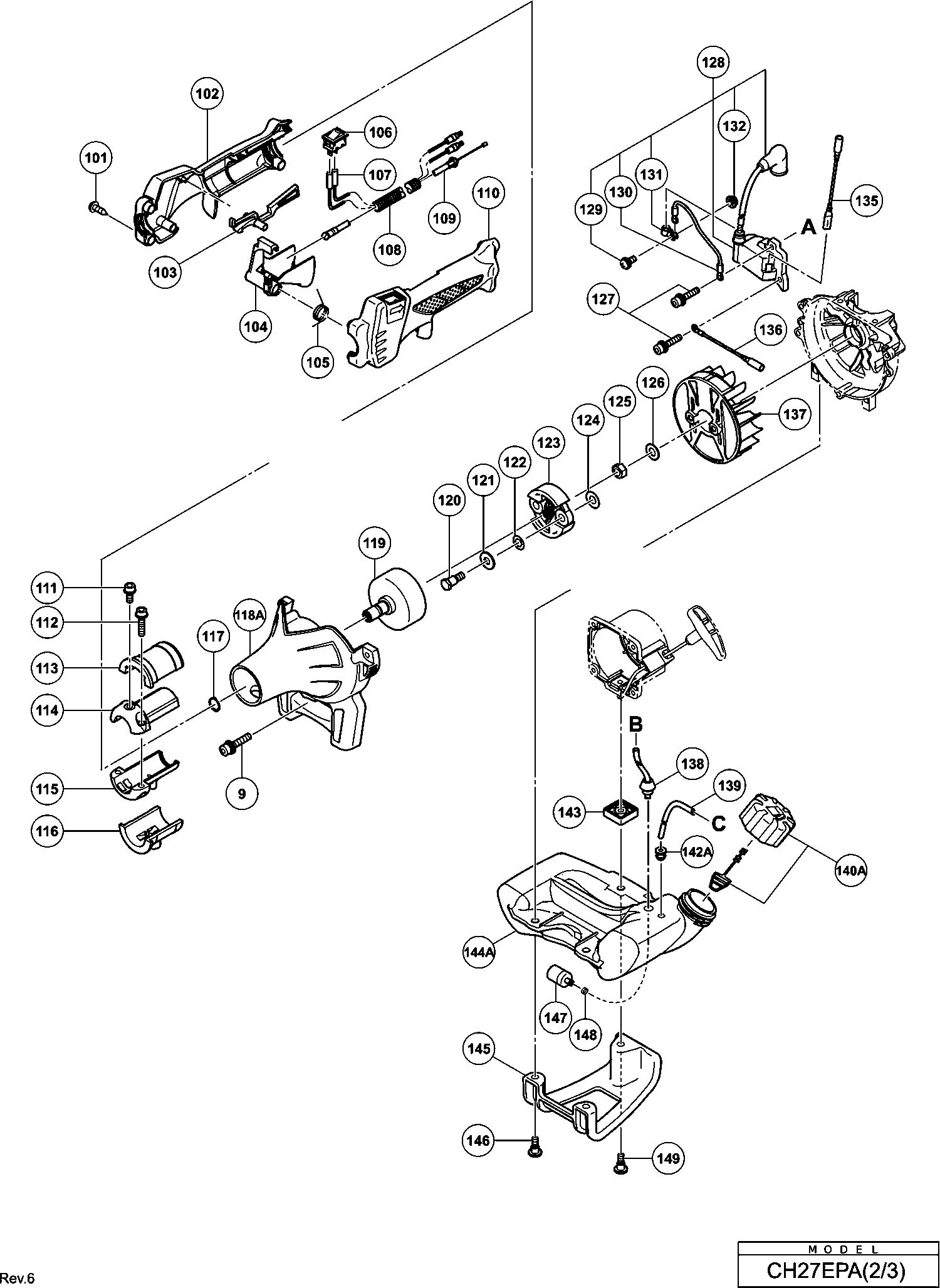

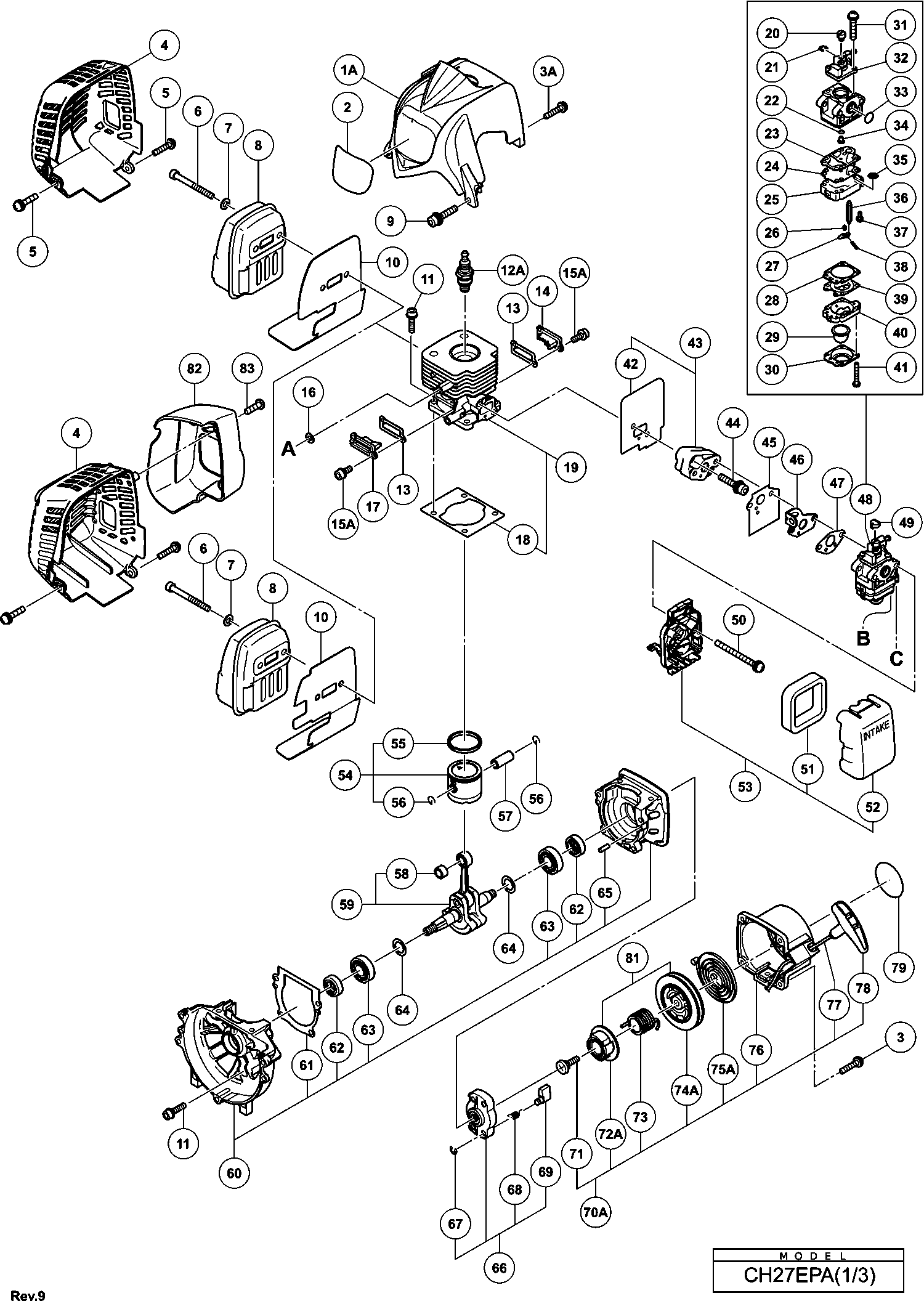

Zeichnungen der Hikoki CH27EPA

Teileliste der Hikoki CH27EPA

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer
Zylinderabdeckung
1 6698481 6.45 7.68
Zylinderabdeckung
1A 6697921 6.10 7.26
Schraube M4 (schwarz)
3A 6699780 1.04 1.23
Schalldämpferabdeckung seit 11 2013 (alt 6698494)
4 6600336 6.45 7.68
Schalldämpferabdeckung
4 6698493 4.20 5.00
Schraube 5x16/ps alte Art.nr. 994-15050-162
5 6695386 1.15 1.37
Sechskantbolzen Cg24ekb
6 6684638 2.15 2.56
Sechskantbolzen 6x65 alte Art.nr. 990-51060-653
6 6695067 1.15 1.37
Ring
7 6684639 2.15 2.56
Auspuff
8 6698477 11.85 14.10
Auspuff (b)
8 6600461 7.50 8.92
Sechskant-Schraube M5x30 mit Dichtungssperre
9 6698950 1.20 1.43
HITZESCHILD
10 6600324 1.35 1.61
Sechskantbolzen 5x20s alte Art.nr. 994-61050-205
11 6695491 1.15 1.37
Zündkerze Bmr7a
12A 6699316 8.91 10.61
Zündkerze (alt 6685052)
12A 6699322 2.48 2.95
Abdeckungsdichtung
13 6697684 1.04 1.23
Auspuffgas Ventildeckel (a)
14 6698484 2.10 2.50
Sechskantbolzen Cg24ekb
15A 6684595 2.15 2.56
Unterlegscheibe Cg24ekb
16 6684600 2.15 2.56
Auspuffgas Ventildeckel (b)
17 6698485 2.10 2.50
Zylinderdichtung
18 6697681 1.04 1.23
Zylinder-Set Pn
19 6697679 33.58 39.95
Spannschloss Cg24ekb alte Art.nr. 539-25120-20
20 6684697 6.44 7.66
Anschlagring Cg24ekb alte Art.nr. 489-25100-20
21 6684696 2.15 2.56
O-RING (ALT 550-25100-20)
22 6684695 4.29 5.10
Pumpendichtung Cg24ekb alte Art.nr. 577-25292-20
23 6684692 29.19 34.73
Membranabdeckung Cg24ekb alte Art.nr.576-25100-20
24 6684693 8.58 10.20
Pumpenkörper
25 6699942 14.38 17.11
Metal Hebel Federwaage
26 6696323 4.63 5.50
Kontrollhebel
27 6685217 3.30 3.93
Membrandichtung Cg24ekb alte Art.nr.475-25153-20
28 6684691 8.58 10.20
Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20
29 6684689 6.44 7.66
Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2
30 6684688 8.58 10.20
Drosselschrauben Set Cg24ekb alte Art.nr. 548-251
31 6684698 4.29 5.10
Drosselventil Till B023800
32 6684883 18.75 22.31
Keine Informationen verfügbar, nicht bestellbar
33 6695670
Hauptdüse #32
34 6699943 5.11 6.08
Schutzsieb Cg24ekb
35 6684700 4.29 5.10
Nadelventil alte Art.nr. 603-25012-20
36 6685215 5.28 6.28
Nicht mehr lieferbar, kein Ersatz
37 6691305
Gelenkwelle
38 6685219 1.15 1.37
Dosiermembrane Cg24ekb alte Art.nr. 474-25601-20
39 6684690 18.00 21.42
Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8
40 6684687 16.34 19.44
Stellschraube Cg24ekb alte Art.nr. 548-25151-20
41 6684699 2.15 2.56
Ansaugpackung
42 6697691 1.04 1.23
Vergaser Isolator Set Pn
43 6698954 4.45 5.30
Dichtungsschloss Sechskant-Schaftschraube M5x25 (m
44 6698844 1.20 1.43
Vergaserdichtung Cg24ekb
45 6684616 2.15 2.56
Drosselklappenfixierdraht Cg24ekb
46 6684629 4.29 5.10
Vergaserdichtung (ALT 402-0602K-21/6689836)
47 6684615 2.15 2.56
Vergaser Ass'y
48 6698960 40.24 47.88
Keine Informationen verfügbar, nicht bestellbar
49 6684628
Schraube 5x60/ws alte Art.nr. 994-16050-601 Till
50 6695431 1.15 1.37
Filter Element
51 6690347 4.45 5.30
Luftfilterkappe
52 6690139 4.45 5.30
Luftfilter
53 6698961 5.45 6.49
Kolben-Set Pn
54 6697683 11.05 13.15
Kolbenring alte Art.nr. 041-01700-20
55 6686121 4.45 5.30
Kolbenstift Cg24ekb
56 6684590 2.15 2.56
Kolbenstift Cg24ekb
57 6684591 4.29 5.10
Nadellager Hk0810b alte Art.nr. 999-62081-277
58 6695590 3.30 3.93
Kurbelwellenbaugruppe
59 6698962 13.04 15.51
Kurbelgehäuse
60 6697687 25.11 29.88
Kurbelgehäuseverpackung
61 6697688 1.04 1.23
Öldichtung Cg24ekb
62 6684607 4.29 5.10
Kugellager Cg24ekb
63 6684608 3.80 4.52
Kurbelwellenscheibe
64 6697685 1.04 1.23
Drückstift 4x12 alte Art.nr. 999-05041-203
65 6695521 1.15 1.37
Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90
66 6684681 13.20 15.71
Anschlagring Cg24ekb Neue Art.-nr. 6684683 Since
67 6684683 2.15 2.56
D4e Sicherungsring (alt 993-55040-001)
67 6685101 1.15 1.37
Feder f. Startersperre Cg24ekb
68 6684684 4.29 5.10
Startersperre Cg24ekb alte Art.nr.788-0651h-20
69 6684685 4.29 5.10
Keine Informationen verfügbar, nicht bestellbar
70A 6699995
Einstellschraube (alte 839-03045-20)
71 6684679 2.15 2.56
NOCKENPLATTE
72A 6699996 2.55 3.03
Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20
73 6684677 8.58 10.20
Keine Informationen verfügbar, nicht bestellbar
74 6684676
Starter Seilrolle
74A 6699997 8.41 10.01
Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti
75A 6684675 11.55 13.74
Seilzugstarter Gehäuse Cg24ekb For (s) Type Since
76 6684673 19.06 22.68
Starterkabel Cg24ekb alte Art.nr. 783-0720f-20 Fo
77 6684674 4.29 5.10
Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo
78 6684680 2.15 2.56
Nockenplatte Ass'y
81 6699691 6.10 7.26
Schalldämpfer Rückabdeckung
82 6600335 8.55 10.17
Gewindeschneidschraube D4 seit 11 2013
83 6600332 1.04 1.23
Gewindeschraube D4
101 6697190 1.04 1.23
Ballengriff
102 6696487 3.45 4.11
Rasthebel
103 6696490 1.04 1.23
Hebel (1)
104 6696488 1.04 1.23
Feder (1)
105 6698819 1.04 1.23
STOPP SCHALTER (ALT 170-04063-80)
106 6685239 3.30 3.93
Stoppschalterleine
107 6698820 2.80 3.33
Schutzrohr
108 6698822 1.04 1.23
GASDRAHT
109 6698821 4.13 4.91
Ballengriff
110 6696486 3.45 4.11
Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12
111 6684667 2.15 2.56
Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
112 6684709 2.15 2.56
Anti Vibrationsgummi
113 6684666 4.29 5.10
Rohrhalter (a)
114 6698643 2.10 2.50
Rohrhalter (b)
115 6698644 2.10 2.50
Anti Vibrationsgummi
116 6684665 4.29 5.10
Anschlagring C außen Cg24eks alte Art.nr. 289-522
117 6684664 2.15 2.56
Keine Informationen verfügbar, nicht bestellbar
118 6698486
Lüftergehäuse (alt 6698486)
118A 6697922 11.71 13.94
kupplungszylinder Cg24ekb alte Art.nr 289-52200-8
119 6684663 19.06 22.68
Stufen Bolzen Till F113110
120 6689627 1.15 1.37
Ring
121 6684648 2.15 2.56
Kupplungsscheibe A
122 6689528 1.15 1.37
Kupplungssatz
123 6697655 6.76 8.05
Keine Informationen verfügbar, nicht bestellbar
124 6697619
Sechskantmutter Cg24ekb
125 6684612 2.15 2.56
Unterlegscheibe Cg24ekb Neue Art.nr. 6684611
126 6684611 2.15 2.56
Sechskantbolzen 4x18ws alte Art.nr. 994-64040-185
127 6695508 1.15 1.37
Zündspule
128 6699937 44.01 52.37
Zündspule
128 6699936 30.25 36.00
Erdkabel
130 6699940 2.15 2.56
Clip
131 6699939 1.98 2.35
Flanschmutter M4
132 6699938 1.04 1.23
Kabel
135 6698992 1.98 2.35
Kabel
136 6697690 1.98 2.35
Magneto Rotor
137 6698396 8.70 10.35
Benzinleitung Cg24ekb
138 6684618 4.29 5.10
Benzinleitung Rb24e
139 6684880 2.15 2.56
Nicht mehr lieferbar, kein Ersatz
140A 6698402
Keine Informationen verfügbar, nicht bestellbar
141 6684625
Rückkehr Dichtung (alt 6684627)
142A 6697846 1.04 1.23
Distanzring (1)
143 6698496 1.05 1.25
Behalter
144A 6600317 7.95 9.46
Stand alte Art.nr.940-07350-20
145 6694787 3.30 3.93
Flanschschraube
146 6696557 1.05 1.25
Keine Informationen verfügbar, nicht bestellbar
147 6684620
Clip Cg24ekb
148 6684619 2.15 2.56
Mutter 6 Ups-p alte Art.nr. 991-87060-001
161 6695175 1.15 1.37
Ring
162 6684639 2.15 2.56
Aufnahmeplatte
163 6690744 11.23 13.36
Sechskantbolzen 6x12 alte Art.nr. 990-53060-125
164 6695078 1.15 1.37
Ring
165 6684822 2.15 2.56
KOMPLETTER SCHMIERNIPPEL (ALT 300-32250-80)
166 6688643 1.15 1.37
Schmiefettdichtung
167 6686659 1.15 1.37
Plusbolzen 6x14 alte Art.nr. 990-23060-141
168 6695016 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
170 6694556
Sechskantbolzen 4x8 alte Art.nr. 990-51040-085
171 6695035 1.15 1.37
Getriebegehäuse Abdeckung A
172 6689167 1.15 1.37
Griff
173 6688089 4.45 5.30
Sechskantschraube 6x alte Art.nr. 990-53060-153
174 6695079 1.15 1.37
Kugellager 608ddm
175 608DDM 5.55 6.60
STOPFENRING C-22, innen (ALT 993-51022-002)
176 6695293 1.15 1.37
GETRIEBEWELLE
177 6698957 45.23 53.82
Kugellager 608vv
178 333945 1.80 2.14
Schlaufengriff anti Vib. alte Art.nr. 500-37286-9
179 6696088 14.35 17.08
Griff alte Art.nr.503-3738e-20
180 6691098 6.44 7.66
Sechskantmutter Cg24ekd alte Art.nr. 991-01060-01
181 6684835 2.15 2.56
Ring
182 6689681 1.15 1.37
Blechschraube 5x20 alte Art.nr. 993-11052-012
183 6695255 1.15 1.37
Füllstandsmarkierung Cg24ekb
184 6684851 2.15 2.56
Füllstandsmarkierung Cg24ekb
186 6684852 2.15 2.56
Hauptrohr 1450l
187 6698963 23.45 27.91
Antriebswelle 1483l (alt 6689470)
188A 6697879 14.03 16.69
Hebemetallmontage (alt 335-37526-90)
189 6689277 3.30 3.93
Kappe (a)
190 6698515 2.10 2.50
Sechskantbolzen 5x10 alte Art.nr. 990-51050-103
191 6695042 1.15 1.37
Schmiefettdichtung
192 6686669 1.15 1.37
Griffknopf A alte Art.nr.512-32286-80
193 6691200 3.30 3.93
Getriebegehäuse A24 Dia
194 6688653 30.25 36.00
Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
195 6684709 2.15 2.56
Ritzel (1)
196 6698958 13.70 16.30
Endring S-12, äußerer (Alt 993-52012-002)
198 6695302 1.15 1.37
Stop Ring Cg24ekd, Cg18dal, Cg18dl
199 6684732 2.15 2.56
Griffhalter A alte Art.nr.506-37300-20
200 6691134 2.31 2.75
Bolzen Cg24ekd, Cg18dal, Cg18dl
201 6684838 2.15 2.56
Messer Abdeckung alte Art.nr. 138-33168-20
202 6687301 8.41 10.01
Messerfführung 625.5 Mm alte Art.nr. 122-32286-21
203 6687125 24.20 28.80
Messer
204 6687079 46.29 55.08
Nicht mehr lieferbar, kein Ersatz
205 6687187
Bolzen
206 6687162 1.15 1.37
Flanschmutter 6 alte Art.nr. 991-82060-001
207 6695170 1.15 1.37
Distanzstück
208 6688633 1.15 1.37
Sechskant-senkkopfbolzen 6x25 alte Art.nr. 990-52
209 6695075 1.15 1.37
Schmiefettdichtung
210 6686647 1.15 1.37
Halteplatte f. Nockenstab alte Art.nr. 105-32280-
211 6686826 1.15 1.37
Sechskantbolzen 4x10s alte Art.nr. 6695484
212 6695484 1.15 1.37
Bolzen
213 6687158 1.15 1.37
Anschlagring E-6 alte Art.nr. 993-55060-000
214 6695310 1.15 1.37
Zahnrad (1)
215 6698959 21.78 25.91
STOPFENRING C-26, innen (ALT 993-51026-002)
216 6695294 1.15 1.37
Sechskant-senkkopfschraube 6x16 alte Art.nr. 990-
218 6695073 1.15 1.37
Schmiefettdichtung
219 6686666 1.15 1.37
Führungsplatte alte Art.nr. 075-32280-20
220 6686611 1.15 1.37
Nockenstange (a)
221 6699732 22.09 26.28
Nockenwelle kpl. alte Art.nr.6686789
222 6686790 36.15 43.02
Keine Informationen verfügbar, nicht bestellbar
223 6698772
Getriebegehäuseabdeckung B (altes 328-32286-21)
224 6689173 24.20 28.80
Getriebedeckel (b)
224A 6600479 22.24 26.46
Sechskantbolzen Cg24ekb
225 6684595 2.15 2.56
SPEZIELLE UNTERLEGSCHEIBE
226 6699934 1.04 1.23
GEHÄUSE-PACKUNG
227 6699733 1.04 1.23
Schraubenschlüssel Combi Box 10x19 plus alte Art.
501 6685997 4.45 5.30
Keine Informationen verfügbar, nicht bestellbar
502 6684813
Keine Informationen verfügbar, nicht bestellbar
503 6692867
Keine Informationen verfügbar, nicht bestellbar
504 6684766

Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
