Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki CH3656DA'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

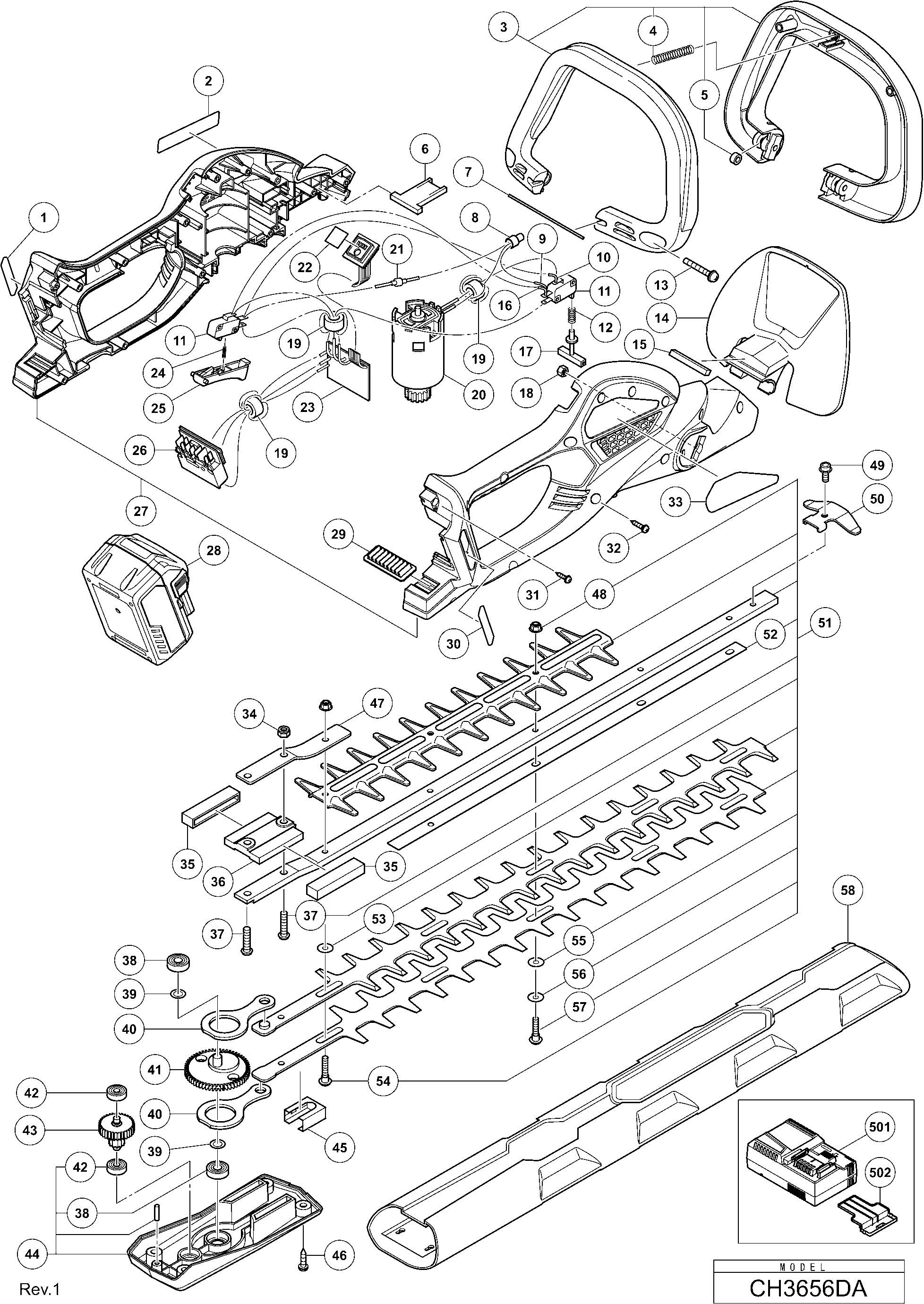

Zeichnungen der Hikoki CH3656DA
Teileliste der Hikoki CH3656DA
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Untergriff Ass'y Inkl.4,5 | ||||
| 3 | 335015 | 13.95 | 16.60 | |
| Feder (c) | ||||
| 4 | 333341 | 1.20 | 1.43 | |
| Halsband | ||||
| 5 | 335347 | 1.04 | 1.23 | |
| Filz (1) | ||||
| 6 | 335761 | 1.95 | 2.32 | |
| Welle (d) | ||||
| 7 | 335019 | 1.04 | 1.23 | |
| Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | ||||
| 8 | 959141 | 3.75 | 4.46 | |
| Innendraht (L96) | ||||
| 9 | 335345 | 1.04 | 1.23 | |
| Innendraht (L186) | ||||
| 10 | 335344 | 1.04 | 1.23 | |
| Schalter | ||||
| 11 | 335018 | 3.45 | 4.11 | |
| FEDER (d) | ||||
| 12 | 333344 | 1.20 | 1.43 | |
| Maschinenschraube (mit Scheibe) M5x30 (schwarz) | ||||
| 13 | 336239 | 1.04 | 1.23 | |
| Spanabweiser | ||||
| 14 | 335010 | 2.10 | 2.50 | |
| Dichtungsplatte (a) Cm12y | ||||
| 15 | 335762 | 1.04 | 1.23 | |
| INTERNE LEITUNG L204 | ||||
| 16 | 335343 | 1.00 | 1.19 | |
| Druckstift | ||||
| 17 | 333343 | 1.20 | 1.43 | |
| Mutter M5 (schwarz) C13u/m8v/m12v | ||||
| 18 | 302012 | 1.05 | 1.25 | |
| Schrumpfschlauch | ||||
| 19 | 334379 | 4.65 | 5.53 | |
| Motor Gleichstrom 36v | ||||
| 20 | 335016 | 28.60 | 34.03 | |
| DIODE | ||||
| 21 | 335346 | 1.20 | 1.43 | |
| CONTROLLER ASS'Y | ||||
| 23 | 373109 | 51.98 | 61.85 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 23A | 382864 | |||
| Feder (e) C8fshe, C8fse | ||||
| 24 | 373361 | 1.05 | 1.25 | |
| Schaltgriff | ||||
| 25 | 333761 | 1.04 | 1.23 | |
| BATTERIEANSCHLUSS | ||||
| 26 | 372228 | 8.25 | 9.82 | |
| AKKUKONTAKT NEU | ||||
| 26A | 379931 | 5.28 | 6.28 | |
| Gehäuse DUO 110 - Set | ||||
| 27 | 373110 | 33.96 | 40.42 | |
| Gehäuse DUO 110 - Set | ||||
| 27A | 373110 | 33.96 | 40.42 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 28 | 371750 | |||
| Batterie-Gummi (b) | ||||
| 29 | 370328 | 1.95 | 2.32 | |
| Schneidschraube D3x16 Mit Flansch (schwarz) Dv18d | ||||
| 31 | 313687 | 1.04 | 1.23 | |
| Gewindeschraube (mit Flansch) D4x20 | ||||
| 32 | 339250 | 1.04 | 1.23 | |
| SELBSTSICHERNDE MUTTER MIT NYLONRING M6 | ||||
| 34 | 6698766 | 1.00 | 1.19 | |
| Polster | ||||
| 35 | 335021 | 1.04 | 1.23 | |
| Zwischenstück | ||||
| 36 | 335020 | 3.90 | 4.64 | |
| Sechskantsteckschraube M6x25 (mit Knopf) | ||||
| 37 | 6699113 | 1.65 | 1.96 | |
| Kugellager 608ddm | ||||
| 38 | 608DDM | 5.55 | 6.60 | |
| Unterlegscheibe | ||||
| 39 | 335022 | 1.04 | 1.23 | |
| Exzenter | ||||
| 40 | 373362 | 4.35 | 5.18 | |
| Getriebe | ||||
| 41 | 335014 | 13.75 | 16.36 | |
| KUGELLAGER 626ZZC2 PS2L | ||||
| 42 | 335669 | 4.50 | 5.36 | |
| Erstes Zahnrad H90sc/se | ||||
| 43 | 335013 | 10.50 | 12.50 | |
| Unterplatte | ||||
| 44 | 335017 | 15.95 | 18.98 | |
| Nockenstangenhalter | ||||
| 45 | 335677 | 1.20 | 1.43 | |
| Schneidschraube D5x20 M.flansch H41mb | ||||
| 46 | 302089 | 1.05 | 1.25 | |
| Stützplatte | ||||
| 47 | 337893 | 2.40 | 2.86 | |
| U-Mutter M5 | ||||
| 48 | 6699108 | 1.65 | 1.96 | |
| Hex. Innensechskantschraube M5x8 (mit Flansch) | ||||
| 49 | 6699065 | 1.04 | 1.23 | |
| Schutzplatte | ||||
| 50 | 6699062 | 1.04 | 1.23 | |
| Klingen-Zusammenbau 620mm (alter 660961) | ||||
| 51 | 6600409 | 65.86 | 78.38 | |
| Messer Führungsplatte 620 Mm | ||||
| 52 | 6600360 | 4.35 | 5.18 | |
| Distanzscheibe G18u/ua/ub u.a. | ||||
| 53 | 6699114 | 1.04 | 1.23 | |
| Schultertasten Bolzen M5x31 | ||||
| 54 | 6699179 | 2.10 | 2.50 | |
| Scheibe (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 55 | 6699112 | 1.04 | 1.23 | |
| Unterlegscheibe M7 | ||||
| 56 | 6699111 | 1.04 | 1.23 | |
| Schulterknopfschraube M5x25 | ||||
| 57 | 6699109 | 1.65 | 1.96 | |
| Schutzhülle | ||||
| 58 | 335011 | 5.40 | 6.43 | |
| Abdeckkappe für Batterie | ||||
| 502 | 329897 | 1.80 | 2.14 | |
| Klingen-Zusammenbau 780mm | ||||
| 601 | 6600410 | 77.00 | 91.63 | |
| Klingenbeutel (780mm) | ||||
| 602 | 336102 | 5.70 | 6.78 | |
