Hikoki Ch55epc Zeichnungen und Teile

Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki CH55EPC'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

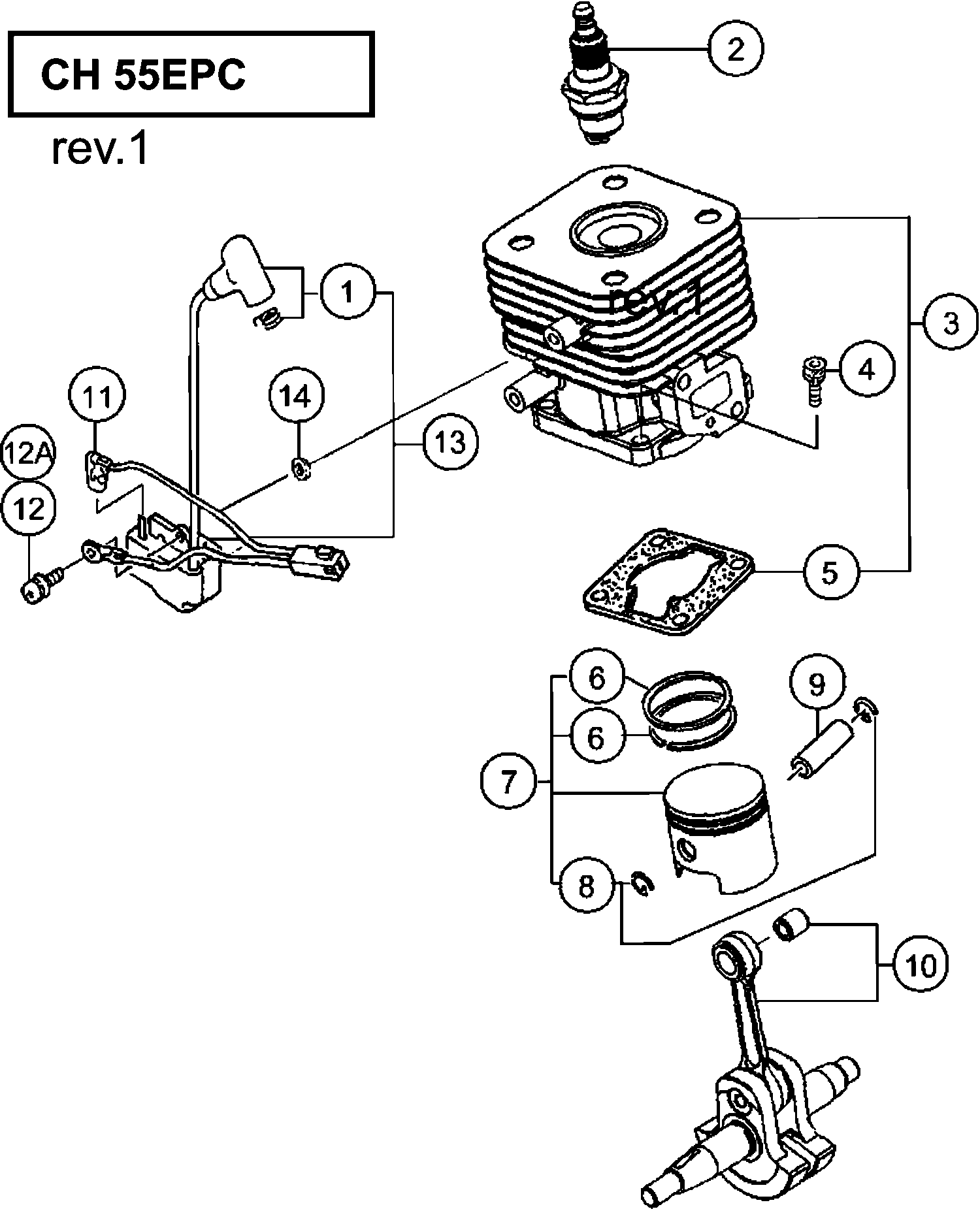

Zeichnungen der Hikoki CH55EPC

Teileliste der Hikoki CH55EPC

Pos.	Beschreibung	Preis ohne MwSt	Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Steckerkappe Rb24e
1	6684894	8.58	10.20

ZÜNDKERZE BMR6A
2	6699315	13.35	15.89

Zündkerzenbaugruppe Bpmr6a (alt 6685086)
2	6699319	8.91	10.61

Keine Informationen verfügbar, nicht bestellbar
3	6685495

Sechskantbolzen Cg24ekb
4	6684586	2.15	2.56

Zylinderdichtung T=1.0 alte Art.nr. 017-07355-20
5	6685750	2.31	2.75

Zylinderdichtung Rb24e
5	6684896	2.15	2.56

Kolbenring alte Art.nr. 041-01700-20
6	6686121	4.45	5.30

Kolben Set alte Art.nr. 030-07350-90
7	6685902	20.11	23.93

Kolbenstift Cg24ekb
8	6684590	2.15	2.56

Kolbenstift Cg24ekb
9	6684591	4.29	5.10

Keine Informationen verfügbar, nicht bestellbar
10	6686219

Hauptkabel kpl.
11	6687965	3.30	3.93

Sechskantbolzen Cg24ekb Till H124040
12	6684599	2.15	2.56

Hochspannungsschraube 4x18ws alte Art.nr. 994-160
12A	6695407	1.15	1.37

Nicht mehr lieferbar, kein Ersatz
13	6687688

Unterlegscheibe Cg24ekb
14	6684600	2.15	2.56

Getriebewelle Cg24ekb
21	6684604	2.15	2.56

Getriebewelle Cg24ekb
21	6684605	2.15	2.56

Magnetzünder Rotor kpl. alte Art.nr.155-21014-80
22	6687385	22.24	26.46

Magnetzünder Rotor kpl alte Art.nr. 155-21012-81
22	6687384	16.19	19.26

Sechskantmutter Cg24ekb
23	6684612	2.15	2.56

Unterlegscheibe Cg24ekb Neue Art.nr. 6684611
24	6684611	2.15	2.56

Kurbelgehäuse Rb24e Since D038601
25	6684905	54.45	64.80

Öldichtung Cg24ekb
26	6684607	4.29	5.10

Kugellager Cg24ekb
27	6684608	3.80	4.52

Kurbelgehäuse Rb24e
28	6684904	2.15	2.56

Sechskantbolzen Rb24e
29	6684903	2.15	2.56

Ansaugkrümmerdichtung
41	6689895	1.15	1.37

Isolator Set
42	6689972	6.28	7.47

Sechskantbolzen Cg24ekb
43	6684617	2.15	2.56

Sechskantbolzen 5x25ws alte Art.nr. 994-64050-254
43	6695515	1.15	1.37

Vergaserdichtung Cg24ekb
44	6684616	2.15	2.56

Drosselplatte alte Art.nr.528-0652n-22
45	6691276	1.15	1.37

Drosselhebel 1.5 alteart.nr.528-07355-22
45	6691281	1.15	1.37

Nicht mehr lieferbar, kein Ersatz
46	6690120

Filter Schwamm neue Art.-nr.:6690365
47	6690365	1.15	1.37

Filterabdeckung
48	6690421	13.86	16.50

Abdeckung Fixing Bolt Comp.
49	6698730	3.15	3.75

Schraube 5x75/s alte Art.nr. 994-14050-571
50	6695353	1.15	1.37

Schraube 5x55 alte Art.nr. 990-11050-552
50	6694914	1.15	1.37

Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01
51	6684662	2.15	2.56

kleine Unterlegscheibe Rb24e
52	6684864	2.15	2.56

Vergaser Set Wyj-463
53	6690522	80.31	95.57

Drosselkontrollhebel alte Art.nr.523-0652n-20
54	6691239	1.15	1.37

Tank weiß alte Art.nr. 591-07350-22
55	6691602	15.13	18.00

Hülse Cg24ekb
56	6684623	2.15	2.56

Rückkehr Dichtung (alt 6684627)
57	6697846	1.04	1.23

Nicht mehr lieferbar, kein Ersatz
58	6684626

Keine Informationen verfügbar, nicht bestellbar
59	6684620

Clipd6new
60	6685198	1.15	1.37

Nicht mehr lieferbar, kein Ersatz
61	6684618

Sechskantbolzen Cg24ekb
62	6684634	2.15	2.56

Keine Informationen verfügbar, nicht bestellbar
63	6685049

Blechschraube 4x14 alte Art.nr. 993-49040-142
64	6695280	1.15	1.37

Ring
65	6685070	1.15	1.37

Stand alte Art.nr.940-07350-20
66	6694787	3.30	3.93

Keine Informationen verfügbar, nicht bestellbar
67	6684625

Vergaserdichtung (ALT 402-0602K-21/6689836)
68	6684615	2.15	2.56

Vergaser Set Wyj-431
69	6690519	86.36	102.77

Zylinder Abdeckung alte Art.nr. 016-07350-20
81	6685690	5.28	6.28

Zylinder Abdeckung
81	6685693	4.79	5.70

Sechskantbolzen 5x16/ps alte Art.nr. 994-63050-16
82	6695504	1.15	1.37

Sechskantbolzen Cg24ekb
83	6684638	2.15	2.56

Sechskantbolzen 6x65 alte Art.nr. 990-51060-653
83	6695067	1.15	1.37

Ring
84	6684639	2.15	2.56

Keine Informationen verfügbar, nicht bestellbar
85	6699282

Nicht mehr lieferbar, kein Ersatz
86	6692888

Auspuff Set alte Art.-nr.734-07255-90
87	6692715	3.30	3.93

Schraube Cg24ekb alte Art.nr. 994-36040-081
88	6684651	2.15	2.56

Keine Informationen verfügbar, nicht bestellbar
89	6692701

Schalldämpfer Schutz alte Art.-nr.738-07350-20
90	6692813	5.11	6.08

Sechskantbolzen 4x18ws alte Art.nr. 994-64040-185
91	6695508	1.15	1.37

Schraube 4x18/ps alte Art.nr. 994-15040-182 Since
91A	6695375	1.15	1.37

Verschlussabdeckung
92	6688344	3.30	3.93

Verschlusskappe
92	6688345	3.30	3.93

Keine Informationen verfügbar, nicht bestellbar
93	6684642

Kupplungsschuh Cg24ekb
94	6684643	11.55	13.74

Kupplungsfeder Cg24ekb
95	6684644	2.15	2.56

Kupplungsscheibe Cg24ekb
96	6684645	2.15	2.56

Stufenbolzen Cg24ekb alte Art.nr. 357-0075t-20
97	6684646	2.15	2.56

Sechskantbolzen Cg24ekb
98	6684634	2.15	2.56

Kupplungssatz
99	6699640	12.88	15.32

Ring
100	6684648	2.15	2.56

Schneidschraube Cg24ekb
101	6684636	2.15	2.56

Hitzeschutz alte Art.nr. 133-07500-20
102	6687265	4.45	5.30

Schalldämpfer Set alte Art.-nr.704-07350-90
103	6692498	13.86	16.50

Schalldämpferdichtung alte Art.-nr.737-0165a-20
104	6692732	1.15	1.37

Hitzeschutz alte Art.nr. 133-07350-20
105	6687264	3.30	3.93

Keine Informationen verfügbar, nicht bestellbar
106	6692500

Auspuff Set Reserve alte Art.-nr.721-07361-90 Inc
107	6692670	3.30	3.93

Schalldämpfer Spezialdichtung alte Art.nr. 751-07
108	6692887	1.15	1.37

Keine Informationen verfügbar, nicht bestellbar
109	6692699

Ring
110	6685109	1.15	1.37

Keine Informationen verfügbar, nicht bestellbar
121A	6699995

Keine Informationen verfügbar, nicht bestellbar
122	6684673

Starterkabel Cg24ekb alte Art.nr. 783-0720f-20 Fo
123	6684674	4.29	5.10

Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti
124	6684675	11.55	13.74

Starter Seilrolle
125A	6699997	8.41	10.01

Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20
126	6684677	8.58	10.20

NOCKENPLATTE
127A	6699996	2.55	3.03

Einstellschraube (alte 839-03045-20)
128	6684679	2.15	2.56

Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo
129	6684680	2.15	2.56

Sechskantbolzen 4x18ws alte Art.nr. 994-64040-185
130	6695508	1.15	1.37

Schraube 4x18/ps alte Art.nr. 994-15040-182 Since
130A	6695375	1.15	1.37

Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90
131	6684681	13.20	15.71

D4e Sicherungsring (alt 993-55040-001)
132	6685101	1.15	1.37

Feder f. Startersperre Cg24ekb
133	6684684	4.29	5.10

Startersperre Cg24ekb alte Art.nr.788-0651h-20
134	6684685	4.29	5.10

Nockenplatte Ass'y
135	6699691	6.10	7.26

Pumpengehäuse Rb24e
151	6684879	62.16	73.97

Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8
152	6684687	16.34	19.44

Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2
153	6684688	8.58	10.20

Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20
154	6684689	6.44	7.66

Dosiermembrane alte Art.nr.474-25241-80
155	6690830	11.88	14.13

Membrandichtung Cg24ekb alte Art.nr.475-25153-20
156	6684691	8.58	10.20

Membranabdeckung Cg24ekb alte Art.nr.576-25100-20
157	6684693	8.58	10.20

Pumpendichtung Cg24ekb alte Art.nr. 577-25292-20
158	6684692	29.19	34.73

Hauptdüse #38.5 alte Art.nr. 599-200bw-38
159	6696130	5.78	6.87

Hauptdüse Nr. 43 alte Art.nr.599-2000w-43
159	6691848	4.45	5.30

O-RING (ALT 550-25100-20)
160	6684695	4.29	5.10

Anschlagring Cg24ekb alte Art.nr. 489-25100-20
161	6684696	2.15	2.56

Spannschloss Cg24ekb alte Art.nr. 539-25120-20
162	6684697	6.44	7.66

Drosselschrauben Set Rb24e
163	6684870	2.15	2.56

Kabel Justierer Rb24e
164	6684873	6.44	7.66

Filterdichtung Rb24e
165	6684875	4.29	5.10

Stellschraube Cg24ekb alte Art.nr. 548-25151-20
166	6684699	2.15	2.56

Sicherungsscheibe Rb24e
167	6684874	2.15	2.56

Schutzsieb Cg24ekb
168	6684700	4.29	5.10

Verschlussmutter Rb24e
169	6684872	2.15	2.56

Kupplungszylinder
170	6688580	10.89	12.96

Kabel Justierer Rb24e
170	6684871	4.29	5.10

Anschlagring C außen Cg24eks alte Art.nr. 289-522
171	6684664	2.15	2.56

Gummipuffer alte Art.nr.599-00980-21
172	6691823	3.30	3.93

Sechskantbolzen 5x16 alte Art.nr. 990-51050-163
173	6695046	1.15	1.37

Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
174	6684709	2.15	2.56

Lüftergehäuse
175	6686959	15.13	18.00

Leitungshalter Tpe
176	6689651	5.94	7.07

Unterlegscheibe Rb24e
177	6684918	2.15	2.56

Ring
178	6689159	1.15	1.37

Metallfitting
179	6689664	3.30	3.93

Antriebswelle 1483l (alt 6689470)
181	6697879	14.03	16.69

Getriebewelle Röhre kpl.
182	6689386	32.21	38.33

Keine Informationen verfügbar, nicht bestellbar
183	6684831

Sechskantmutter Cg24ekd alte Art.nr. 991-01060-01
184	6684835	2.15	2.56

Schlaufengriff alte Art.nr.500-37286-20
185	6691046	5.78	6.87

Griffhalter A alte Art.nr.506-37300-20
186	6691134	2.31	2.75

Griff alte Art.nr.503-3738e-20
187	6691098	6.44	7.66

Bolzen Cg24ekd, Cg18dal, Cg18dl
188	6684838	2.15	2.56

Blechschraube 5x20 alte Art.nr. 993-11052-012
189	6695255	1.15	1.37

Ring
190	6689681	1.15	1.37

Hebemetallmontage (alt 335-37526-90)
191	6689277	3.30	3.93

Gashebel 24 Dia alte Art.nr. 870-38400-90
192	6693764	38.26	45.53

Drosselklappen-seil alte Art.nr.885-38400-80
193	6693978	19.51	23.22

Gashebel alte Art.nr. 887-38400-80
194	6694022	8.25	9.82

Stoppschalter kpl. alte Art.nr. 156-38110-81
195	6687459	13.91	16.56

Keine Informationen verfügbar, nicht bestellbar
196	6687526

Nicht mehr lieferbar, kein Ersatz
197	6684721

Rückholfeder Cg24ekb
198	6684722	2.15	2.56

Drosselstoppe alte Art.nr.881-38400-80
199	6693807	11.55	13.74

Schraube Cg24ekb
200	6684803	2.15	2.56

Keine Informationen verfügbar, nicht bestellbar
201	6684727

Schraube Cg24ekb
202	6684725	2.15	2.56

Drosselklappenhebel Cg24ekb
203	6684804	8.58	10.20

Getriebewelle 633l
204	6689439	12.88	15.32

Getriebewelle Röhre 600l
205	6689303	20.11	23.93

Haltebügel A
206	6688103	2.31	2.75

Haltebügel B
207	6688104	3.30	3.93

Frontgriff
208	6688096	7.75	9.22

Sechskantbolzen 5x55 alte Art.nr. 990-51050-553
209	6695056	1.15	1.37

HEX. LOCHKNOPFSCHRAUBE 6X25S (ALT 994-81060-254)
210	6684714	2.15	2.56

Keine Informationen verfügbar, nicht bestellbar
211	6685075

Ring
212	6695194	1.15	1.37

Federscheibe Cg24ekd
213	6684834	2.15	2.56

Unterlegscheibe Rb24e
214	6684918	2.15	2.56

Drosselhebel alte Art.nr. 870-73806-90 For(sp)
215	6696521	275.00	327.25

Drosselklappen-seil alte Art.nr.885-38551-80
216	6693984	40.24	47.88

Drosselklappen Draht alte Art.nr. 887-38551-80
217	6694026	14.68	17.46

Stoppschalter kpl. alte Art.nr. 156-38551-80
218	6687463	9.74	11.59

Keine Informationen verfügbar, nicht bestellbar
219	6687526

Nicht mehr lieferbar, kein Ersatz
220	6684721

Rückholfeder Cg24ekb
221	6684722	2.15	2.56

Schraube Cg24ekb
222	6684803	2.15	2.56

Keine Informationen verfügbar, nicht bestellbar
223	6684727

Schraube Cg24ekb
224	6684725	2.15	2.56

Drosselklappenhebel Cg24ekb
225	6684804	8.58	10.20

Keine Informationen verfügbar, nicht bestellbar
251	6688653

Kugellager 6901ZZ/OD (ALT 999-61690-101/6695581)
252	6695582	9.74	11.59

Endring S-12, äußerer (Alt 993-52012-002)
253	6695302	1.15	1.37

Stop Ring Cg24ekd, Cg18dal, Cg18dl
254	6684732	2.15	2.56

Keine Informationen verfügbar, nicht bestellbar
255	6698772

STOPFENRING C-22, innen (ALT 993-51022-002)
256	6695293	1.15	1.37

KOMPLETTER SCHMIERNIPPEL (ALT 300-32250-80)
257	6688643	1.15	1.37

Sechskantbolzen 5x10 alte Art.nr. 990-51050-103
258	6695042	1.15	1.37

Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
259	6684709	2.15	2.56

Sechskantbolzen 6x12 alte Art.nr. 990-53060-125
260	6695078	1.15	1.37

Ring
261	6684822	2.15	2.56

Antriebsgehäuse B alte Art.nr. 301-32286-21
262	6695981	40.24	47.88

Keine Informationen verfügbar, nicht bestellbar
263	6695528

STOPFENRING C-26, innen (ALT 993-51026-002)
264	6695294	1.15	1.37

Anschlagring E-6 alte Art.nr. 993-55060-000
266	6695310	1.15	1.37

Getriebegehäuse Abdeckung A
267	6689167	1.15	1.37

Sechskantbolzen 4x8 alte Art.nr. 990-51040-085
268	6695035	1.15	1.37

Keine Informationen verfügbar, nicht bestellbar
269	6698772

STOPFENRING C-22, innen (ALT 993-51022-002)
270	6695293	1.15	1.37

Griff
271	6688089	4.45	5.30

Sechskantschraube 6x alte Art.nr. 990-53060-153
272	6695079	1.15	1.37

Schmiefettdichtung
273	6686669	1.15	1.37

Nicht mehr lieferbar, kein Ersatz
274	6696411

Griffknopf A alte Art.nr.512-32286-80
275	6691200	3.30	3.93

Plusbolzen 6x14 alte Art.nr. 990-23060-141
276	6695016	1.15	1.37

Mutter 6 Ups-p alte Art.nr. 991-87060-001
277	6695175	1.15	1.37

Aufnahmeplatte
278	6690744	11.23	13.36

Schmiefettdichtung
279	6686659	1.15	1.37

Winkelbegrenzer (ALT 222-32286-20)
280	6688159	2.31	2.75

Ring
281	6684639	2.15	2.56

Nicht mehr lieferbar, kein Ersatz
301	6686790

Nockenstab (ALT 101-33160-22/6686808)
302	6686809	5.94	7.07

Führungsplatte alte Art.nr. 075-32280-20
303	6686611	1.15	1.37

Messerfführung 625.5 Mm alte Art.nr. 122-32286-21
304	6687125	24.20	28.80

Messer
305	6687079	46.29	55.08

Bolzen
306	6687158	1.15	1.37

Nicht mehr lieferbar, kein Ersatz
307	6687187

Flanschmutter 6 alte Art.nr. 991-82060-001
308	6695170	1.15	1.37

Sechskant-senkkopfschraube 6x16 alte Art.nr. 990-
309	6695073	1.15	1.37

Schmiefettdichtung
310	6686647	1.15	1.37

Halteplatte f. Nockenstab alte Art.nr. 105-32280-
311	6686826	1.15	1.37

Getriebegehäuseabdeckung B (altes 328-32286-21)
312	6689173	24.20	28.80

Kugellager 608 Zz
313	6695547	3.30	3.93

Sechskantbolzen 4x10s alte Art.nr. 6695484
314	6695484	1.15	1.37

Sechskantbolzen Cg24ekb
315	6684595	2.15	2.56

Messer Abdeckung alte Art.nr. 138-33168-20
316	6687301	8.41	10.01

Nicht mehr lieferbar, kein Ersatz
317	6687162

Sechskant-senkkopfbolzen 6x25 alte Art.nr. 990-52
318	6695075	1.15	1.37

Schmiefettdichtung
319	6686666	1.15	1.37

Distanzstück
320	6688633	1.15	1.37

Schutzplatte
321A	6601208	13.86	16.50

Mutter 6 Ups-p alte Art.nr. 991-87060-001
322	6695175	1.15	1.37

Ring
323	6684639	2.15	2.56

Schraubenschlüssel Combi Box 10x19 plus alte Art.
501	6685997	4.45	5.30

Keine Informationen verfügbar, nicht bestellbar
502	6684813

Keine Informationen verfügbar, nicht bestellbar
503	6692867

Keine Informationen verfügbar, nicht bestellbar
504	6684766

Keine Informationen verfügbar, nicht bestellbar
601	6694754

Symbol Makierung alte Art.nr. 929-53601-21
602	6694755	1.05	1.25

Hinweissymbol alte Art.nr. 929-07405-20
604	6696522	1.04	1.23

Startermarkierung S.start (alt 6694474)
605	6697931	1.15	1.37

Symbol Makierung alte Art.nr. 929-38100-20
606	6694741	3.30	3.93

Hikoki Ch55epc Zeichnungen und Teile

Zeichnungen der Hikoki CH55EPC

Teileliste der Hikoki CH55EPC

Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
