Hikoki CH62EA3 Zeichnungen und Teile
Genaue Typennummer:
CH62EA3
CH62EA3

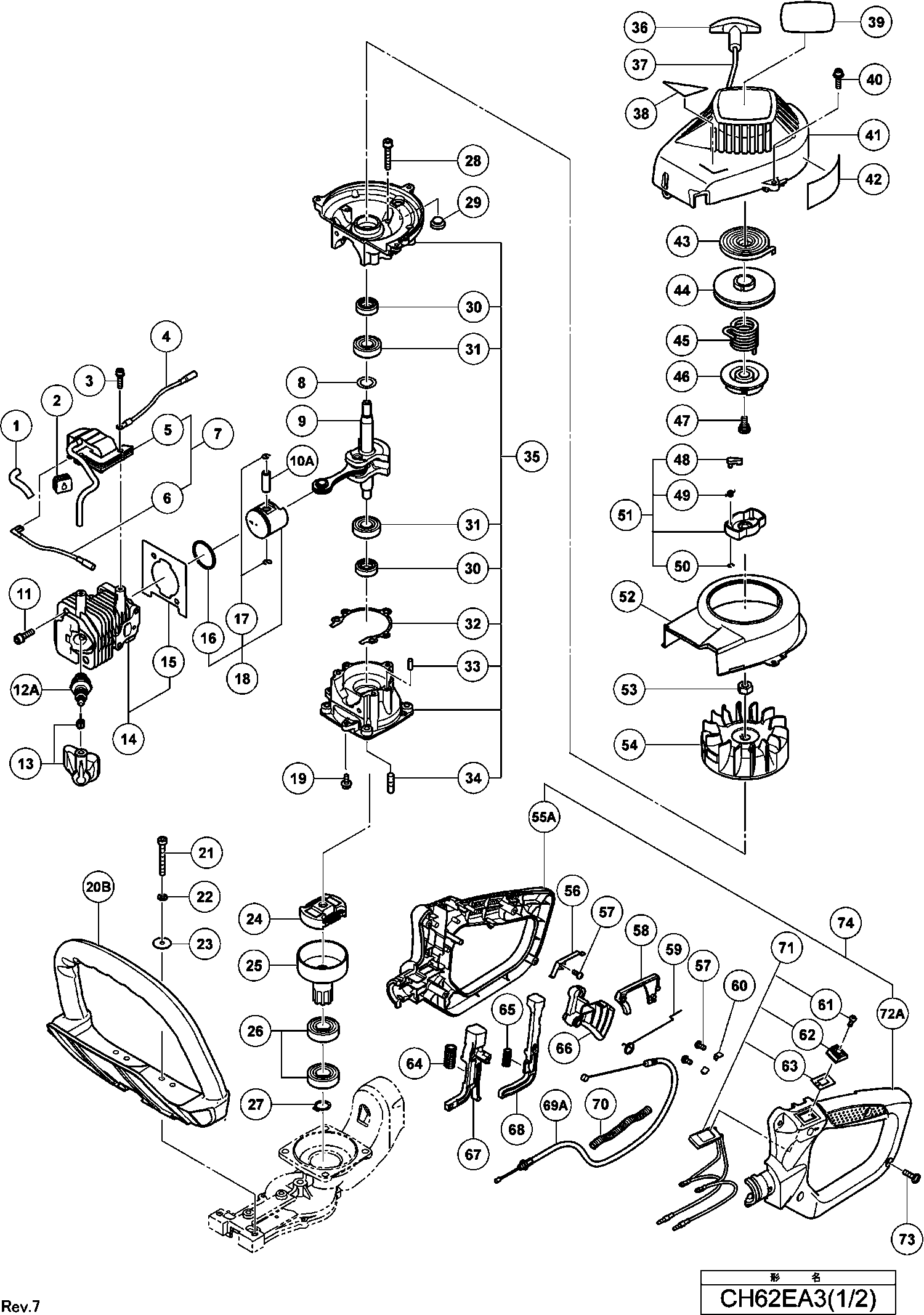

Zeichnungen der HIKOKI CH62EA3
Teileliste der HIKOKI CH62EA3
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Isolierte Röhre Cg24ekb | ||||
| 1 | 6684597 | Isolierte Röhre Cg24ekb | € 2.05 | |
| Gummidichtung | ||||
| 2 | 6688050 | Gummidichtung | € 1.09 | |
| Sechskantbolzen Cg24ekb Till H124040 | ||||
| 3 | 6684599 | Sechskantbolzen Cg24ekb Till H124040 | € 2.05 | |
| Kabel | ||||
| 4 | 6688477 | Kabel | € 2.20 | |
| Kabel 200m | ||||
| 6 | 6687918 | Kabel 200m | € 3.14 | |
| Getriebewelle Cg24ekb | ||||
| 8 | 6684604 | Getriebewelle Cg24ekb | € 2.05 | |
| Getriebewelle Cg24ekb | ||||
| 8 | 6684605 | Getriebewelle Cg24ekb | € 2.05 | |
| Kurbelwelle kpl. alte Art.nr. 046-06621-80 | ||||
| 9 | 6686208 | Kurbelwelle kpl. alte Art.nr. 046-06621-80 | € 38.31 | |
| Zuiger Pin | ||||
| 10A | 6696944 | Zuiger Pin | € 3.17 | |
| Sechskantbolzen Cg24ekb | ||||
| 11 | 6684586 | Sechskantbolzen Cg24ekb | € 2.05 | |
| Bougie (oud 6685086) | ||||
| 12A | 6699319 | Bougie (oud 6685086) | € 8.48 | |
| Zündkerzenkappe kpl. alte Art.nr. 157-06500-91 | ||||
| 13 | 6687476 | Zündkerzenkappe kpl. alte Art.nr. 157-06500-91 | € 4.24 | |
| Zylinder-set alte Art.nr. 001-0650a-90 | ||||
| 14 | 6685480 | Zylinder-set alte Art.nr. 001-0650a-90 | € 38.31 | |
| Zylinderdichtung alte Art.nr. 017-06500-20 | ||||
| 15 | 6685744 | Zylinderdichtung alte Art.nr. 017-06500-20 | € 1.09 | |
| Kolbenring | ||||
| 16 | 6686118 | Kolbenring | € 4.24 | |
| Kolbenstift Cg24ekb | ||||
| 17 | 6684590 | Kolbenstift Cg24ekb | € 2.05 | |
| Kolbenset alte Art.nr. 030-00070-90 | ||||
| 18 | 6685869 | Kolbenset alte Art.nr. 030-00070-90 | € 14.83 | |
| Bolzen 4x12ps alte Art.nr. 994-25040-128 | ||||
| 19 | 6695441 | Bolzen 4x12ps alte Art.nr. 994-25040-128 | € 1.09 | |
| Handle (old 6698748) | ||||
| 20B | 6699079 | Handle (old 6698748) | € 5.00 | |
| Sechskantbolzen 5x40 alte Art.nr. 990-51050-403 | ||||
| 21 | 6695054 | Sechskantbolzen 5x40 alte Art.nr. 990-51050-403 | € 1.09 | |
| Federscheibe Cg24ekd | ||||
| 22 | 6684834 | Federscheibe Cg24ekd | € 2.05 | |
| Ring | ||||
| 23 | 6689680 | Ring | € 1.09 | |
| Kupplung kpl. | ||||
| 24 | 6688494 | Kupplung kpl. | € 9.27 | |
| Kupplungszylinder kpl. | ||||
| 25 | 6688570 | Kupplungszylinder kpl. | € 16.85 | |
| Kugellager #6002z | ||||
| 26 | 6695538 | Kugellager #6002z | € 6.28 | |
| Anschlagring außen C-15 alte Art.nr. 993-50015-00 | ||||
| 27 | 6695285 | Anschlagring außen C-15 alte Art.nr. 993-50015-00 | € 1.09 | |
| Sechskantbolzen Cg24ekb | ||||
| 28 | 6684786 | Sechskantbolzen Cg24ekb | € 2.05 | |
| Anti Vibrationsgummi | ||||
| 29 | 6691822 | Anti Vibrationsgummi | € 1.09 | |
| Öldichtung Cg24ekb | ||||
| 30 | 6684607 | Öldichtung Cg24ekb | € 4.08 | |
| Kugellager Cg24ekb | ||||
| 31 | 6684608 | Kugellager Cg24ekb | € 3.62 | |
| Dichtung f. Kurbelgehäuse alte Art.nr. 090-06500- | ||||
| 32 | 6686720 | Dichtung f. Kurbelgehäuse alte Art.nr. 090-06500- | € 1.09 | |
| Drückstift 4x12 alte Art.nr. 999-05041-203 | ||||
| 33 | 6695521 | Drückstift 4x12 alte Art.nr. 999-05041-203 | € 1.09 | |
| Bolzen 6x22 alte Art.nr. 100-02100-20 | ||||
| 34 | 6686771 | Bolzen 6x22 alte Art.nr. 100-02100-20 | € 1.09 | |
| Kurbelgehäuse kpl. alte Art.nr. 072-06500-90 | ||||
| 35 | 6686574 | Kurbelgehäuse kpl. alte Art.nr. 072-06500-90 | € 40.17 | |
| Startergriff alte Art.nr. 785-06410-20 | ||||
| 36 | 6693237 | Startergriff alte Art.nr. 785-06410-20 | € 1.09 | |
| Seil alte Art-nr.783-0651h-20 | ||||
| 37 | 6693172 | Seil alte Art-nr.783-0651h-20 | € 2.20 | |
| Sechskantbolzen 4x18ps alte Art.nr. 994-63040-184 | ||||
| 40 | 6695502 | Sechskantbolzen 4x18ps alte Art.nr. 994-63040-184 | € 1.09 | |
| Lüftergehäuse | ||||
| 41 | 6687014 | Lüftergehäuse | € 16.12 | |
| Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti | ||||
| 43 | 6684675 | Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti | € 11.00 | |
| Seilscheibenstarter alte Art.nr. 774-0651h-20 | ||||
| 44 | 6693072 | Seilscheibenstarter alte Art.nr. 774-0651h-20 | € 4.87 | |
| Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20 | ||||
| 45 | 6684677 | Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20 | € 8.16 | |
| Nockenscheibe Cg24ekb alte Art.nr. 759-0651h-20 | ||||
| 46 | 6684678 | Nockenscheibe Cg24ekb alte Art.nr. 759-0651h-20 | € 6.13 | |
| SET SCREW (OLD 839-03045-20) | ||||
| 47 | 6684679 | SET SCREW (OLD 839-03045-20) | € 2.05 | |
| Startersperre Cg24ekb alte Art.nr.788-0651h-20 | ||||
| 48 | 6684685 | Startersperre Cg24ekb alte Art.nr.788-0651h-20 | € 4.08 | |
| Feder f. Startersperre Cg24ekb | ||||
| 49 | 6684684 | Feder f. Startersperre Cg24ekb | € 4.08 | |
| Anschlagring Cg24ekb Neue Art.-nr. 6684683 Since | ||||
| 50 | 6684683 | Anschlagring Cg24ekb Neue Art.-nr. 6684683 Since | € 2.05 | |
| D4eretainingringnew | ||||
| 50 | 6685101 | D4eretainingringnew | € 1.09 | |
| Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90 | ||||
| 51 | 6684681 | Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90 | € 12.57 | |
| Deflektor alte Art.nr. 132-06602-20 | ||||
| 52 | 6687209 | Deflektor alte Art.nr. 132-06602-20 | € 6.13 | |
| Sechskantmutter Cg24ekb | ||||
| 53 | 6684612 | Sechskantmutter Cg24ekb | € 2.05 | |
| Nicht mehr lieferbar | ||||
| 54 | 6687396 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 55A | 6698868 | Nicht mehr lieferbar | ||
| Masseklemme | ||||
| 56 | 6696350 | Masseklemme | € 1.00 | |
| Tapschroef D3 | ||||
| 57 | 696352 | Tapschroef D3 | € 1.07 | |
| Sicherheitshebel | ||||
| 58 | 6696344 | Sicherheitshebel | € 1.00 | |
| Drosselhebelfeder | ||||
| 59 | 6696345 | Drosselhebelfeder | € 1.00 | |
| Lappen | ||||
| 60 | 6696355 | Lappen | € 1.00 | |
| Schraube Rb24e | ||||
| 61 | 6684913 | Schraube Rb24e | € 2.05 | |
| Halteknopf | ||||
| 62 | 6688366 | Halteknopf | € 1.09 | |
| Halteknopf Markierung alte Art.nr. 925-33160-20 | ||||
| 63 | 6694588 | Halteknopf Markierung alte Art.nr. 925-33160-20 | € 1.09 | |
| Feder A | ||||
| 64 | 6696348 | Feder A | € 1.00 | |
| Feder B | ||||
| 65 | 6696349 | Feder B | € 1.00 | |
| Drosselhebel | ||||
| 66 | 6696343 | Drosselhebel | € 1.00 | |
| Rasthebel | ||||
| 67 | 6696346 | Rasthebel | € 1.00 | |
| Klemmhebel | ||||
| 68 | 6696347 | Klemmhebel | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 69A | 6698827 | Nicht mehr lieferbar | ||
| Schutzrohr 130l alte Art.nr. 164-07013-01 | ||||
| 70 | 6687521 | Schutzrohr 130l alte Art.nr. 164-07013-01 | € 1.09 | |
| Stoppschalter Includ.63-65 | ||||
| 71 | 6696354 | Stoppschalter Includ.63-65 | € 13.51 | |
| Handle (b) | ||||
| 72A | 6698869 | Handle (b) | € 4.43 | |
| Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | ||||
| 73 | 305812 | Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 74 | 6698870 | Nicht mehr lieferbar | ||
| Schneidschraube Cg24ekb | ||||
| 91 | 6684636 | Schneidschraube Cg24ekb | € 2.05 | |
| Schalldämpferschutz alte Art.-nr.738-06500-20 | ||||
| 92 | 6692795 | Schalldämpferschutz alte Art.-nr.738-06500-20 | € 6.59 | |
| Sechskantbolzen | ||||
| 93 | 6685114 | Sechskantbolzen | € 1.09 | |
| Ring | ||||
| 94 | 6684661 | Ring | € 2.05 | |
| Nicht mehr lieferbar | ||||
| 95 | 6692481 | Nicht mehr lieferbar | ||
| Hitzeschutz alte Art.nr. 133-06500-20 | ||||
| 96 | 6687252 | Hitzeschutz alte Art.nr. 133-06500-20 | € 2.20 | |
| Schalldämpferdichtung alte Art.-nr.737-06500-20 | ||||
| 97 | 6692744 | Schalldämpferdichtung alte Art.-nr.737-06500-20 | € 1.09 | |
| Einlaufstutzendichtung | ||||
| 98 | 6689891 | Einlaufstutzendichtung | € 1.09 | |
| Vergaser Isolator Set, Reserve | ||||
| 99 | 6689966 | Vergaser Isolator Set, Reserve | € 6.59 | |
| Sechskantbolzen 5x25ws alte Art.nr. 994-64050-254 | ||||
| 100 | 6695515 | Sechskantbolzen 5x25ws alte Art.nr. 994-64050-254 | € 1.09 | |
| Vergaserdichtung | ||||
| 101 | 6689839 | Vergaserdichtung | € 1.09 | |
| Drosselklappenfixierdraht Cg24ekb | ||||
| 102 | 6684629 | Drosselklappenfixierdraht Cg24ekb | € 4.08 | |
| CARBURETOR GASKET (OLD 402-0602K-21/6689836) | ||||
| 103 | 6684615 | CARBURETOR GASKET (OLD 402-0602K-21/6689836) | € 2.05 | |
| Vergaser Set Wyl212 | ||||
| 104 | 6690495 | Vergaser Set Wyl212 | € 59.32 | |
| Nicht mehr lieferbar | ||||
| 105 | 6684628 | Nicht mehr lieferbar | ||
| Filterdichtung | ||||
| 106 | 6690184 | Filterdichtung | € 1.09 | |
| Filtergehäuse kpl. | ||||
| 107 | 6690091 | Filtergehäuse kpl. | € 5.50 | |
| Manschette | ||||
| 108 | 6690801 | Manschette | € 2.20 | |
| Drosselplatte W/1.5mm Loch alte Art.nr.528-0602d- | ||||
| 109 | 6691267 | Drosselplatte W/1.5mm Loch alte Art.nr.528-0602d- | € 4.24 | |
| Distanzstück Rb24e | ||||
| 110 | 6684859 | Distanzstück Rb24e | € 2.05 | |
| Ring | ||||
| 111 | 6684661 | Ring | € 2.05 | |
| Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01 | ||||
| 112 | 6684662 | Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01 | € 2.05 | |
| Schraube 5x65 alte Art.nr. 990-11050-652 | ||||
| 113 | 6694918 | Schraube 5x65 alte Art.nr. 990-11050-652 | € 1.09 | |
| Filter Element | ||||
| 114 | 6690350 | Filter Element | € 5.34 | |
| Luftfilterkappe | ||||
| 115 | 6690142 | Luftfilterkappe | € 4.71 | |
| Spannschloss Cg24ekb alte Art.nr. 539-25120-20 | ||||
| 116 | 6684697 | Spannschloss Cg24ekb alte Art.nr. 539-25120-20 | € 6.13 | |
| Anschlagring Cg24ekb alte Art.nr. 489-25100-20 | ||||
| 117 | 6684696 | Anschlagring Cg24ekb alte Art.nr. 489-25100-20 | € 2.05 | |
| O-RING (OUD 550-25100-20) | ||||
| 118 | 6684695 | O-RING (OUD 550-25100-20) | € 4.08 | |
| Hauptdüse Nr. 39 | ||||
| 119 | 6684878 | Hauptdüse Nr. 39 | € 4.24 | |
| Schutzsieb Cg24ekb | ||||
| 120 | 6684700 | Schutzsieb Cg24ekb | € 4.08 | |
| Pumpengehäuse alte Art.nr.575-25157-80 | ||||
| 121 | 6691433 | Pumpengehäuse alte Art.nr.575-25157-80 | € 34.41 | |
| Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8 | ||||
| 122 | 6684687 | Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8 | € 15.55 | |
| Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2 | ||||
| 123 | 6684688 | Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2 | € 8.16 | |
| Stellschraube Cg24ekb alte Art.nr. 548-25151-20 | ||||
| 124 | 6684699 | Stellschraube Cg24ekb alte Art.nr. 548-25151-20 | € 2.05 | |
| Drosselschrauben Set Cg24ekb alte Art.nr. 548-251 | ||||
| 125 | 6684698 | Drosselschrauben Set Cg24ekb alte Art.nr. 548-251 | € 4.08 | |
| Drosselventil Till B023800 | ||||
| 126 | 6684883 | Drosselventil Till B023800 | € 17.85 | |
| Pumpendichtung alte Art.nr.577-25100-20 | ||||
| 127 | 6691457 | Pumpendichtung alte Art.nr.577-25100-20 | € 6.76 | |
| Membranabdeckung Cg24ekb alte Art.nr.576-25100-20 | ||||
| 128 | 6684693 | Membranabdeckung Cg24ekb alte Art.nr.576-25100-20 | € 8.16 | |
| Membrandichtung Cg24ekb alte Art.nr.475-25153-20 | ||||
| 129 | 6684691 | Membrandichtung Cg24ekb alte Art.nr.475-25153-20 | € 8.16 | |
| Dosiermembrane alte Art.nr.474-25241-80 | ||||
| 130 | 6690830 | Dosiermembrane alte Art.nr.474-25241-80 | € 11.30 | |
| Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20 | ||||
| 131 | 6684689 | Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20 | € 6.13 | |
| Behalter | ||||
| 132 | 6696356 | Behalter | € 3.86 | |
| Nicht mehr lieferbar | ||||
| 133 | 6684625 | Nicht mehr lieferbar | ||
| Tankdeckel alte Art.nr.595-06516-90 | ||||
| 134 | 6691763 | Tankdeckel alte Art.nr.595-06516-90 | € 7.22 | |
| Manschette 5.8 alte Art.nr.659-00801-20 Till G103 | ||||
| 135 | 6692244 | Manschette 5.8 alte Art.nr.659-00801-20 Till G103 | € 1.09 | |
| Sechskantbolzen 5x18ps alte Art.nr. 994-63050-185 | ||||
| 136 | 6695505 | Sechskantbolzen 5x18ps alte Art.nr. 994-63050-185 | € 1.09 | |
| Clip Cg24ekb | ||||
| 137 | 6684619 | Clip Cg24ekb | € 2.05 | |
| Pomp Filter | ||||
| 138A | 6698874 | Pomp Filter | € 11.42 | |
| Brandstofleiding | ||||
| 139A | 6698715 | Brandstofleiding | € 9.28 | |
| Benzinleitung Cg24ekb | ||||
| 140 | 6684626 | Benzinleitung Cg24ekb | € 2.05 | |
| Return Grommet (old 6684627) | ||||
| 141A | 6697846 | Return Grommet (old 6684627) | € 0.99 | |
| GREASE NIPPLE COMP. (OLD 300-32250-80) | ||||
| 142 | 6688643 | GREASE NIPPLE COMP. (OLD 300-32250-80) | € 1.09 | |
| Nylon Mutter Rb24e | ||||
| 143 | 305491 | Nylon Mutter Rb24e | € 1.57 | |
| kleine Unterlegscheibe Rb24e | ||||
| 144 | 6684864 | kleine Unterlegscheibe Rb24e | € 2.05 | |
| Mutter 6 Ups-p alte Art.nr. 991-87060-001 | ||||
| 145 | 6695175 | Mutter 6 Ups-p alte Art.nr. 991-87060-001 | € 1.09 | |
| Ring | ||||
| 146 | 6684639 | Ring | € 2.05 | |
| Aufnahmeplatte | ||||
| 147 | 6690761 | Aufnahmeplatte | € 3.14 | |
| CUTTER COVER (OLD 138-33171-20/6687300) | ||||
| 148 | 6687302 | CUTTER COVER (OLD 138-33171-20/6687300) | € 8.16 | |
| Flanschmutter 6 alte Art.nr. 991-82060-001 | ||||
| 149 | 6695170 | Flanschmutter 6 alte Art.nr. 991-82060-001 | € 1.09 | |
| Nicht mehr lieferbar | ||||
| 150A | 6698784 | Nicht mehr lieferbar | ||
| Tandwielkast (a) | ||||
| 151A | 6699125 | Tandwielkast (a) | € 17.28 | |
| Kabelklemme kpl. | ||||
| 152 | 6688008 | Kabelklemme kpl. | € 1.09 | |
| Federmutter 6 alte Art.nr. 994-40060-011 | ||||
| 153 | 6695475 | Federmutter 6 alte Art.nr. 994-40060-011 | € 1.09 | |
| Sechskantbolzen 6x18/s alte Art.nr. 994-61060-184 | ||||
| 154 | 6695495 | Sechskantbolzen 6x18/s alte Art.nr. 994-61060-184 | € 1.09 | |
| Clip | ||||
| 155 | 6696359 | Clip | € 1.00 | |
| Führungsplatte alte Art.nr. 075-33287-20 | ||||
| 158 | 6686614 | Führungsplatte alte Art.nr. 075-33287-20 | € 4.24 | |
| Bovenmes (a) 620l (old 6687096) | ||||
| 159 | 6697702 | Bovenmes (a) 620l (old 6687096) | € 36.72 | |
| Getriebe | ||||
| 160A | 6698746 | Getriebe | € 15.58 | |
| Cutter B 620l (old 6687120) | ||||
| 161 | 6697701 | Cutter B 620l (old 6687120) | € 38.31 | |
| Halteplatte alte Art.nr. 070-33287-20 | ||||
| 162 | 6686468 | Halteplatte alte Art.nr. 070-33287-20 | € 1.09 | |
| Dichtung Getriebegehäuse alte Art.nr.303-33160-20 | ||||
| 163 | 6688909 | Dichtung Getriebegehäuse alte Art.nr.303-33160-20 | € 1.09 | |
| Getriebegehäuseabdeckung alte Art.nr.630-33287-20 | ||||
| 164 | 6692102 | Getriebegehäuseabdeckung alte Art.nr.630-33287-20 | € 5.50 | |
| Sechskantbolzen 4x10s alte Art.nr. 6695484 | ||||
| 165 | 6695484 | Sechskantbolzen 4x10s alte Art.nr. 6695484 | € 1.09 | |
| Schmiefettdichtung | ||||
| 166 | 6686658 | Schmiefettdichtung | € 1.09 | |
| Ring | ||||
| 167 | 6687187 | Ring | € 1.09 | |
| Bolzen | ||||
| 168 | 6687162 | Bolzen | € 1.09 | |
| Bolzen | ||||
| 169 | 6687158 | Bolzen | € 1.09 | |
| Fuel Grommet | ||||
| 170 | 6698931 | Fuel Grommet | € 3.28 | |
| Nicht mehr lieferbar | ||||
| 501 | 6684813 | Nicht mehr lieferbar | ||
| Schraubenschlüssel Combi Box 10x19 plus alte Art. | ||||
| 502 | 6685997 | Schraubenschlüssel Combi Box 10x19 plus alte Art. | € 4.24 | |
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
