Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki CH78EC3'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Hikoki CH78EC3

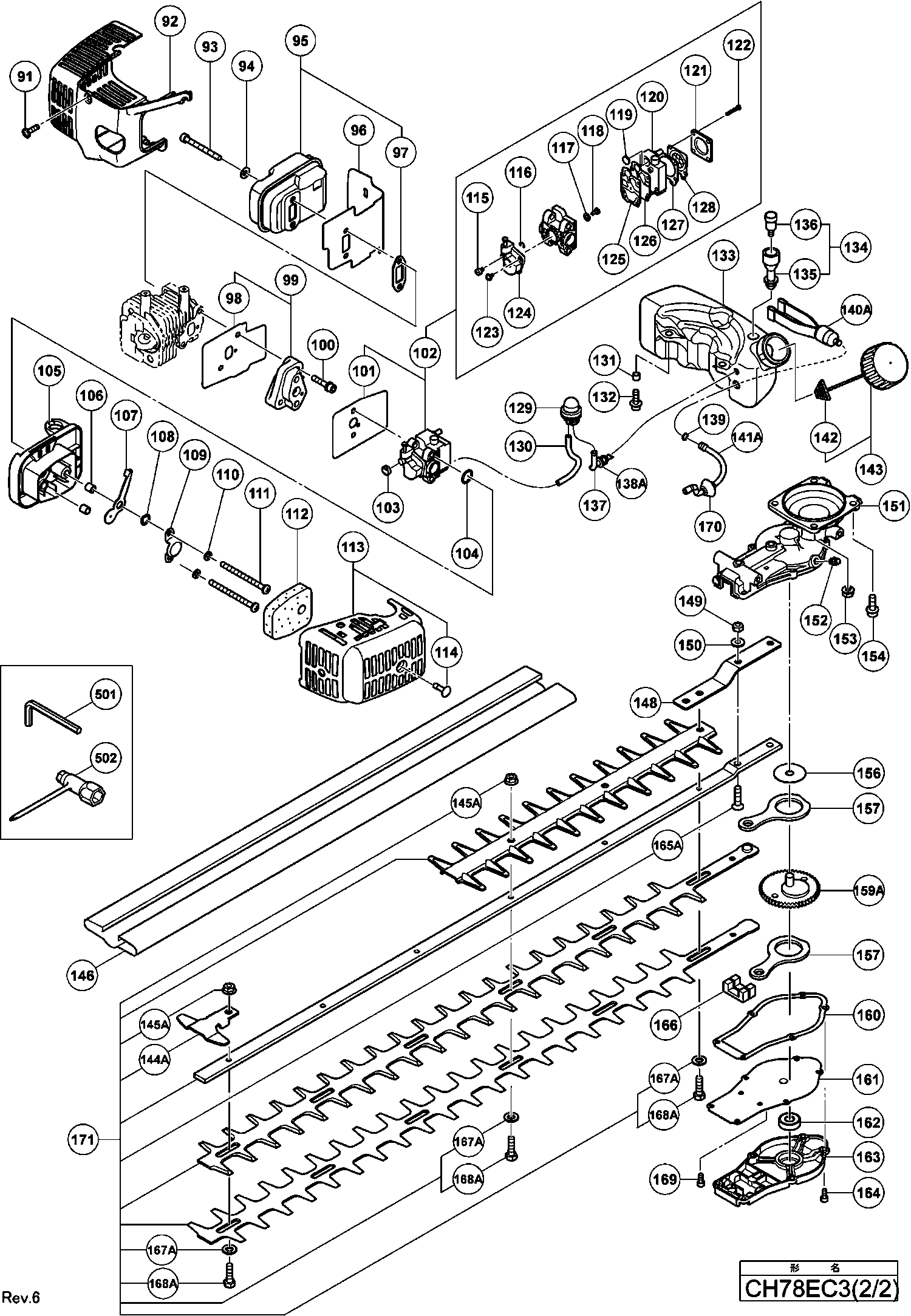

Teilezeichnung 1
Zum Vergrößern anklicken

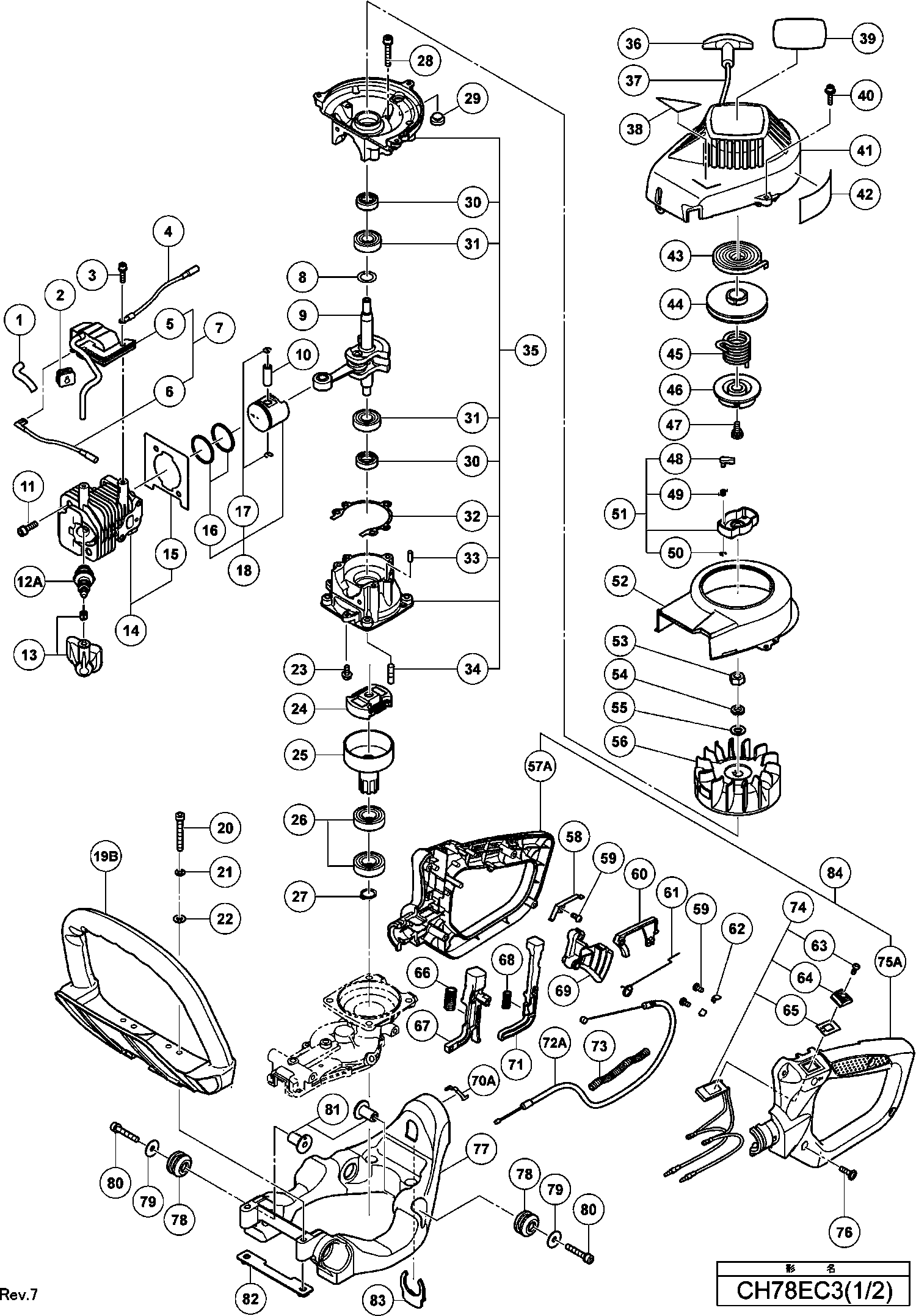

Teilezeichnung 2
Zum Vergrößern anklicken

Teileliste der Hikoki CH78EC3

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Isolierte Röhre Cg24ekb
1 6684597@1417 2.15 2.56

Gummidichtung
2 6688050@1417 1.15 1.37

Sechskantbolzen Cg24ekb Till H124040
3 6684599@1417 2.15 2.56

Kabel
4 6688477@1417 2.31 2.75

Kabel 200m
6 6687918@1417 3.30 3.93

Getriebewelle Cg24ekb
8 6684604@1417 2.15 2.56

Getriebewelle Cg24ekb
8 6684605@1417 2.15 2.56

Kurbelwelle kpl. alte Art.nr. 046-06500-80
9 6686205@1417 72.30 86.04

Kolbenstift Cg24ekb
10 6684591@1417 4.29 5.10

Sechskantbolzen Cg24ekb
11 6684586@1417 2.15 2.56

Zündkerzenbaugruppe Bpmr6a (alt 6685086)
12A 6699319@1417 8.91 10.61

Zündkerzenkappe kpl. alte Art.nr. 157-06500-91
13 6687476@1417 4.45 5.30

Zylinder-set alte Art.nr. 001-06600-90
14 6685481@1417 44.31 52.73

Zylinderdichtung alte Art.nr. 017-06500-20
15 6685744@1417 1.15 1.37

Kolbenring Cg24ekb
16 6684588@1417 8.58 10.20

Sicherungsring f. Kolbenbolzen alte Art.nr. 039-0
17 6686028@1417 1.15 1.37

Kolben Set Reserve alte Art.nr. 030-06600-90
18 6685893@1417 22.24 26.46

Handgriff
19B 6699079@1417 5.25 6.25

Sechskantbolzen 5x40 alte Art.nr. 990-51050-403
20 6695054@1417 1.15 1.37

Federscheibe Cg24ekd
21 6684834@1417 2.15 2.56

Unterlegscheibe Rb24e
22 6684918@1417 2.15 2.56

Bolzen 4x12ps alte Art.nr. 994-25040-128
23 6695441@1417 1.15 1.37

Kupplung kpl.
24 6688494@1417 9.74 11.59

Kupplungszylinder kpl.
25 6688570@1417 17.70 21.06

Kugellager #6002z
26 6695538@1417 6.60 7.85

Anschlagring außen C-15 alte Art.nr. 993-50015-00
27 6695285@1417 1.15 1.37

Sechskantbolzen Cg24ekb
28 6684786@1417 2.15 2.56

Anti Vibrationsgummi
29 6691822@1417 1.15 1.37

Öldichtung Cg24ekb
30 6684607@1417 4.29 5.10

Kugellager Cg24ekb
31 6684608@1417 3.80 4.52

Dichtung f. Kurbelgehäuse alte Art.nr. 090-06500-
32 6686720@1417 1.15 1.37

Drückstift 4x12 alte Art.nr. 999-05041-203
33 6695521@1417 1.15 1.37

Bolzen 6x22 alte Art.nr. 100-02100-20
34 6686771@1417 1.15 1.37

Kurbelgehäuse kpl. alte Art.nr. 072-06500-90
35 6686574@1417 42.20 50.22

Startergriff alte Art.nr. 785-06410-20
36 6693237@1417 1.15 1.37

Seil alte Art-nr.783-0651h-20
37 6693172@1417 2.31 2.75

Sechskantbolzen 4x18ps alte Art.nr. 994-63040-184
40 6695502@1417 1.15 1.37

Lüftergehäuse
41 6687014@1417 16.94 20.16

Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti
43 6684675@1417 11.55 13.74

Seilscheibenstarter alte Art.nr. 774-0651h-20
44 6693072@1417 5.11 6.08

Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20
45 6684677@1417 8.58 10.20

Nockenscheibe Cg24ekb alte Art.nr. 759-0651h-20
46 6684678@1417 6.44 7.66

Einstellschraube (alte 839-03045-20)
47 6684679@1417 2.15 2.56

Startersperre Cg24ekb alte Art.nr.788-0651h-20
48 6684685@1417 4.29 5.10

Feder f. Startersperre Cg24ekb
49 6684684@1417 4.29 5.10

Anschlagring Cg24ekb Neue Art.-nr. 6684683 Since
50 6684683@1417 2.15 2.56

D4e Sicherungsring (alt 993-55040-001)
50 6685101@1417 1.15 1.37

Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90
51 6684681@1417 13.20 15.71

Deflektor alte Art.nr. 132-06602-20
52 6687209@1417 6.44 7.66

Sechskantmutter Cg24ekb
53 6684612@1417 2.15 2.56

Ring
54 6684971@1417 1.04 1.23

Unterlegscheibe Cg24ekb Neue Art.nr. 6684611
55 6684611@1417 2.15 2.56

Magnetzünder Rotor kpl alte Art.nr. 155-21523-80
56 6687389@1417 26.16 31.13

Keine Informationen verfügbar, nicht bestellbar
57A 6698868@1417

Masseklemme
58 6696350@1417 1.05 1.25

Gewindeschraube D3
59 696352@1417 1.13 1.34

Sicherheitshebel
60 6696344@1417 1.05 1.25

Drosselhebelfeder
61 6696345@1417 1.05 1.25

Lappen
62 6696355@1417 1.05 1.25

Schraube Rb24e
63 6684913@1417 2.15 2.56

Halteknopf
64 6688366@1417 1.15 1.37

Halteknopf Markierung alte Art.nr. 925-33160-20
65 6694588@1417 1.15 1.37

Feder A
66 6696348@1417 1.05 1.25

Rasthebel
67 6696346@1417 1.05 1.25

Feder B
68 6696349@1417 1.05 1.25

Drosselhebel
69 6696343@1417 1.05 1.25

Keine Informationen verfügbar, nicht bestellbar
70A 6698784@1417

Klemmhebel
71 6696347@1417 1.05 1.25

Drosseldraht Comp.
72A 6698828@1417 3.15 3.75

Schutzrohr 150l 164-07015-01
73 6687524@1417 1.15 1.37

Stoppschalter Includ.63-65
74 6696354@1417 14.19 16.88

Griff (b)
75A 6698869@1417 4.65 5.53

Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b
76 305812@1417 1.04 1.23

Befestigungsrahmen
77 6696363@1417 8.85 10.53

Dämpfer B
78 6688412@1417 1.15 1.37

Ring
79 6689680@1417 1.15 1.37

Sechskantbolzen Cg24ekb
80 6684786@1417 2.15 2.56

Dämpfer Manschette B
81 6688485@1417 1.15 1.37

Bedienhebel kompl. alte Art.nr. 040-33160-80
82 6686111@1417 2.31 2.75

Nicht mehr lieferbar, kein Ersatz
83 6696359@1417

Nicht mehr lieferbar, kein Ersatz
84 6698870@1417

Schneidschraube Cg24ekb
91 6684636@1417 2.15 2.56

Schalldämpferschutz alte Art.-nr.738-06600-20
92 6692799@1417 5.61 6.68

Sechskantbolzen
93 6685114@1417 1.15 1.37

Ring
94 6684661@1417 2.15 2.56

Schalldämpfer Set alte Art.-nr.704-06504-91
95 6692477@1417 13.04 15.51

Hitzeschutz alte Art.nr. 133-06500-20
96 6687252@1417 2.31 2.75

Schalldämpferdichtung alte Art.-nr.737-06500-20
97 6692744@1417 1.15 1.37

Einlaufstutzendichtung
98 6689891@1417 1.15 1.37

Vergaser Isolator Set, Reserve
99 6689966@1417 6.93 8.24

Sechskantbolzen 5x25ws alte Art.nr. 994-64050-254
100 6695515@1417 1.15 1.37

Vergaserdichtung
101 6689839@1417 1.15 1.37

Vergaser Set neue Art.nr.6690487 Since B028601
102 6690487@1417 72.30 86.04

Keine Informationen verfügbar, nicht bestellbar
103 6684628@1417

Keine Informationen verfügbar, nicht bestellbar
104 6695670@1417

Filtergehäuse kpl. alte Art.nr. 423-06500-81
105 6690119@1417 4.45 5.30

Manschette 7.5
106 6690804@1417 1.15 1.37

Drosselventil alte Art.nr.528-0650t-20 Since B028
107 6691274@1417 2.31 2.75

Keine Informationen verfügbar, nicht bestellbar
108 6684658@1417

Kontrollschild alte Art.nr.476-01700-20
109 6690843@1417 1.15 1.37

Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01
110 6684662@1417 2.15 2.56

Schraube Cg24ekb nicht mehr lieferbar! alte Art.n
111 6684660@1417 2.15 2.56

Filter Schwamm
112 6690364@1417 1.15 1.37

Filterabdeckung
113 6690417@1417 5.94 7.07

Spezialschraube
114 6689737@1417 1.15 1.37

Spannschloss Cg24ekb alte Art.nr. 539-25120-20
115 6684697@1417 6.44 7.66

Anschlagring Cg24ekb alte Art.nr. 489-25100-20
116 6684696@1417 2.15 2.56

O-RING (ALT 550-25100-20)
117 6684695@1417 4.29 5.10

Hauptdüse Nr. 34.5 alte Art.nr.599-200bw-34 Since
118 6691888@1417 6.28 7.47

Schutzsieb Cg24ekb
119 6684700@1417 4.29 5.10

Pumpengehäuse alte Art.nr.575-25147-80
120 6691430@1417 36.15 43.02

Membranabdeckung
121 6685222@1417 4.45 5.30

Schrauben Set alte Art.nr.548-25101-20
122 6691312@1417 1.15 1.37

Drosselschrauben Set Cg24ekb alte Art.nr. 548-251
123 6684698@1417 4.29 5.10

Drosselventil Till B023800
124 6684883@1417 18.75 22.31

Pumpendichtung alte Art.nr.577-25100-20
125 6691457@1417 7.10 8.45

Membranabdeckung Cg24ekb alte Art.nr.576-25100-20
126 6684693@1417 8.58 10.20

Membran Verpackung
127 6685220@1417 2.31 2.75

Dosiermembrane alte Art.nr474-25001-80. Till B027
128 6690827@1417 11.71 13.94

Hauptpumpe
129 6685139@1417 5.94 7.07

Kraftstoffleitung 2.5x4x80 alte Art.-nr.700-02504
130 6692347@1417 1.15 1.37

Manschette 5.8 alte Art.nr.659-00801-20 Till G103
131 6692244@1417 1.15 1.37

Sechskantbolzen 5x18ps alte Art.nr. 994-63050-185
132 6695505@1417 1.15 1.37

Behalter
133 6696360@1417 4.05 4.82

NMLB
133 6696361@1417 4.05 4.82

Lufteinlass alte Art.nr.564-06611-90 Includ.135,1
134 6691389@1417 10.23 12.17

Entlüftungsventil alte Art.nr.646-06612-90 For Au
136 6692171@1417 4.95 5.89

Kraftstoffleitung 2.5x4x70 alte Art.-nr.700-02504
137 6692346@1417 1.15 1.37

Rückkehr Dichtung (alt 6684627)
138A 6697846@1417 1.04 1.23

Clip Cg24ekb
139 6684619@1417 2.15 2.56

Pumpenfilter
140A 6698874@1417 12.00 14.28

Kraftstoffleitung
141A 6698715@1417 9.75 11.60

Keine Informationen verfügbar, nicht bestellbar
142 6684625@1417

Tankdeckel alte Art.nr.595-06516-90
143 6691763@1417 7.59 9.03

Schutzplatte
144A 6698894@1417 1.20 1.43

U-Mutter M6
145A 6698946@1417 2.10 2.50

Aufnahmeplatte
148 6690762@1417 3.30 3.93

Mutter 6 Ups-p alte Art.nr. 991-87060-001
149 6695175@1417 1.15 1.37

Ring
150 6684639@1417 2.15 2.56

Getriebegehäuse
151 6688684@1417 15.13 18.00

KOMPLETTER SCHMIERNIPPEL (ALT 300-32250-80)
152 6688643@1417 1.15 1.37

Federmutter 6 alte Art.nr. 994-40060-011
153 6695475@1417 1.15 1.37

Sechskantbolzen 6x18/s alte Art.nr. 994-61060-184
154 6695495@1417 1.15 1.37

Führungsschiene alte Art.nr. 122-33191-20
155 6687144@1417 26.16 31.13

Führungsplatte alte Art.nr. 075-33160-20
156 6686612@1417 1.15 1.37

Nockenstab alte Art.nr. 101-33190-20
157 6686811@1417 5.78 6.87

Zahnrad 2 Comp.
159A 6698773@1417 18.84 22.42

Dichtung Getriebegehäuse alte Art.nr.303-33160-20
160 6688909@1417 1.15 1.37

Getriebegehäuseabdeckung alte Art.nr.630-33165-20
161 6692101@1417 6.28 7.47

Kugellager 608 Zz
162 6695547@1417 3.30 3.93

Nicht mehr lieferbar, kein Ersatz
163 6688846@1417

Sechskantbolzen Cg24ekb
164 6684595@1417 2.15 2.56

Keine Informationen verfügbar, nicht bestellbar
165A 6698764@1417

Dichtgummi
166 6686654@1417 1.15 1.37

Keine Informationen verfügbar, nicht bestellbar
167A 6698886@1417

SCHRAUBE (A)
168A 6698887@1417 3.15 3.75

Sechskantbolzen 4x10s alte Art.nr. 6695484
169 6695484@1417 1.15 1.37

Gummidichtung f. Kraftstoffleitung
170 6688156@1417 1.15 1.37

Blade Ass'y
171 6698774@1417 76.04 90.48

Keine Informationen verfügbar, nicht bestellbar
501 6684813@1417

Schraubenschlüssel Combi Box 10x19 plus alte Art.
502 6685997@1417 4.45 5.30

Schutzblech alte Art.nr. 135-33191-20
601 6687275@1417 2.31 2.75

Flanschmutter 6 alte Art.nr. 991-82060-001
602 6695170@1417 1.15 1.37

Schutzblech alte Art.nr. 136-33190-20
603 6687289@1417 12.88 15.32

Messer A (812l)
604 6687092@1417 60.35 71.82

Sechskant-senkkopfbolzen 6x25 alte Art.nr. 990-52
605 6695075@1417 1.15 1.37

Ring
606 6687187@1417 1.15 1.37

Bolzen
607 6687158@1417 1.15 1.37
