Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki CJ110MV'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

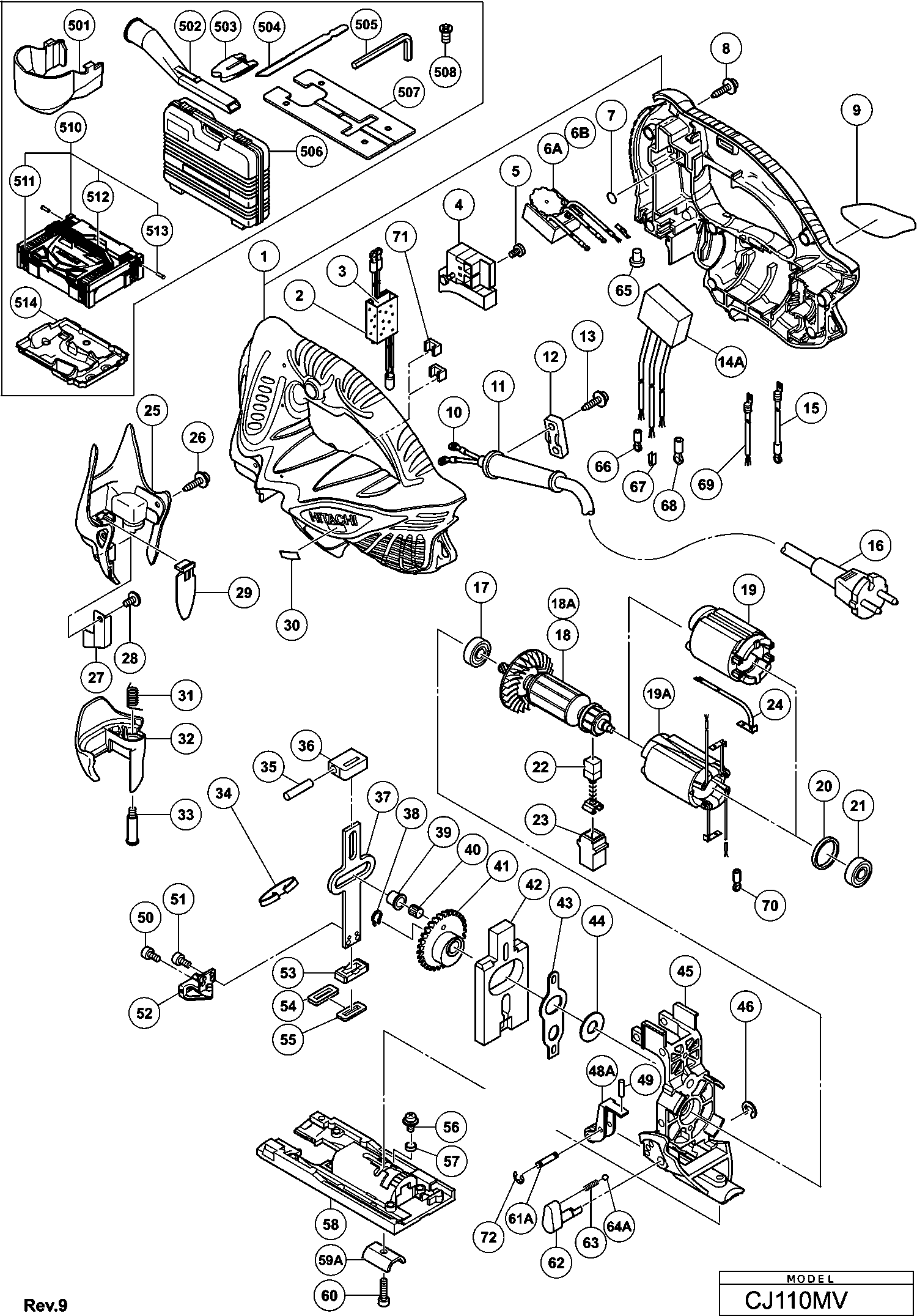

Zeichnungen der Hikoki CJ110MV
Teileliste der Hikoki CJ110MV
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| *11 | 938051 | 1.04 | 1.23 | |
| Anschlusskabel (cord Armor D8.8) For Pan | ||||
| *16 | 500447Z | 6.60 | 7.85 | |
| Kabel 10.7 (714500=2X1 5M VERWENDEN) | ||||
| *16 | 500247Z | 6.18 | 7.35 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *3 | 328663 | |||
| Regler | ||||
| *6 | 321589 | 48.81 | 58.09 | |
| Controller 120v bis 11.2005 | ||||
| *6 | 325093 | 34.51 | 41.07 | |
| Elektronikeinheit Cj110mv (since 02.2011) | ||||
| *6A | 326288 | 34.51 | 41.07 | |
| Vollständiges Gehäuse | ||||
| 1 | 325097 | 52.53 | 62.50 | |
| Gummi | ||||
| 2 | 930153 | 1.04 | 1.23 | |
| Leiterplatte | ||||
| 3 | 325091 | 15.81 | 18.82 | |
| Schalter | ||||
| 4 | 325085 | 9.90 | 11.78 | |
| Schalter | ||||
| 4A | 339021 | 9.90 | 11.78 | |
| Maschinenschraube (mit unterlegscheibe) M3.5x6 | ||||
| 5 | 305499 | 1.05 | 1.25 | |
| Regler | ||||
| 6 | 321589 | 48.81 | 58.09 | |
| Controller 120v bis 11.2005 | ||||
| 6 | 325093 | 34.51 | 41.07 | |
| Elektronikeinheit Cj110mv (since 02.2011) | ||||
| 6A | 326288 | 34.51 | 41.07 | |
| Regler | ||||
| 6B | 321588 | 59.23 | 70.48 | |
| O-ring (p-6), C8fshe, C8fse | ||||
| 7 | 984528 | 1.05 | 1.25 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 8 | 301653 | 1.04 | 1.23 | |
| Anschlussklemme | ||||
| 10 | 980063 | 1.04 | 1.23 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| 11 | 938051 | 1.04 | 1.23 | |
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 12 | 937631 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 13 | 984750 | |||
| Kondensator | ||||
| 14A | 325566 | 9.00 | 10.71 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 15 | 325095 | |||
| Kabel G23ss (cord Armor D8.8) For Gbr (230v) | ||||
| 16 | 500450Z | 31.63 | 37.63 | |
| Kabel G13va (cord Armor D8.8) For Gbr (110v) | ||||
| 16 | 500461Z | 17.88 | 21.27 | |
| Schnur | ||||
| 16 | 500240Z | 13.18 | 15.68 | |
| Anschlusskabel (cord Armor D8.8) For Pan | ||||
| 16 | 500447Z | 6.60 | 7.85 | |
| Kabel 10.7 (714500=2X1 5M VERWENDEN) | ||||
| 16 | 500247Z | 6.18 | 7.35 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 17 | 608VVM | 5.70 | 6.78 | |
| ANKER 120 VOLT | ||||
| 18 | 360741U | 128.29 | 152.66 | |
| Anker 230v | ||||
| 18 | 360741E | 110.83 | 131.88 | |
| Anker 240v | ||||
| 18 | 360741F | 100.79 | 119.94 | |
| ANKER 110 VOLT | ||||
| 18 | 360741C | 96.20 | 114.48 | |
| ANKER 110 VOLT | ||||
| 18A | 360764C | 87.45 | 104.07 | |
| Anker 230v Cj110mva Since 12.2005 For Nzl, | ||||
| 18A | 360764E | 72.19 | 85.90 | |
| Stator 120v-240v Cj120v/va Since 1.2010,till 9.20 | ||||
| 19 | 340545E | 41.00 | 48.79 | |
| FELD 110 VOLT | ||||
| 19A | 340666C | 45.60 | 54.26 | |
| Stator 230-240v Cj110mva Since 12.2005 For Nzl,au | ||||
| 19A | 340666E | 34.24 | 40.74 | |
| Gummiring (1) | ||||
| 20 | 323420 | 1.05 | 1.25 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 21 | 608VVM | 5.70 | 6.78 | |
| Kohlenbürsten (paar)cj65v3 | ||||
| 22 | 999041 | 4.50 | 5.36 | |
| Kohlekasten Zsb | ||||
| 23 | 955203 | 2.40 | 2.86 | |
| Innenverkabelung (blau) | ||||
| 24 | 325088 | 3.00 | 3.57 | |
| FRONTABDECKUNG | ||||
| 25 | 325078 | 15.54 | 18.49 | |
| Schraube mit Flansch D4x12 (schwarz) | ||||
| 26 | 325083 | 1.65 | 1.96 | |
| Paralellanschlag Cj120v/va | ||||
| 27 | 321592 | 2.70 | 3.21 | |
| Maschinenschraube M4x8 | ||||
| 28 | 325079 | 1.65 | 1.96 | |
| LED-Licht | ||||
| 29 | 325082 | 1.65 | 1.96 | |
| Anschlagfeder Cj120v/va | ||||
| 31 | 321580 | 1.35 | 1.61 | |
| Hebel Cj110mv | ||||
| 32 | 325080 | 6.45 | 7.68 | |
| Hebelbolzen Cj110mva neue Art.nr.321579 | ||||
| 33 | 325081 | 4.65 | 5.53 | |
| Blattfeder Cj110mva | ||||
| 34 | 325071 | 3.30 | 3.93 | |
| Stift D6 Cr10v/cr17y | ||||
| 35 | 983564 | 3.00 | 3.57 | |
| Tauchkolbenhalter Cj110mv | ||||
| 36 | 325070 | 6.45 | 7.68 | |
| Stoessel | ||||
| 37 | 325072 | 13.89 | 16.53 | |
| Sicherungsring D7 Fcj55v/fcj65v | ||||
| 38 | 994251 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 39 | 325069 | |||
| Nadellager | ||||
| 40 | 325242 | 4.80 | 5.71 | |
| Getriebe Cj110mva | ||||
| 41 | 325068 | 29.29 | 34.85 | |
| Ausgleichsgewicht Cj110mva | ||||
| 42 | 325067 | 15.81 | 18.82 | |
| Exzenterplatte Cj65v2/va2/cj110v Cj120v/va | ||||
| 43 | 325066 | 4.80 | 5.71 | |
| Unterlegscheibe | ||||
| 44 | 957540 | 1.04 | 1.23 | |
| Getriebehalter Cj110mva | ||||
| 45 | 325061 | 40.43 | 48.11 | |
| Ring | ||||
| 46 | 673489 | 1.04 | 1.23 | |
| Rollerhalter-set Cj110mva | ||||
| 48A | 326270 | 17.19 | 20.45 | |
| Nadelrolle Cj110mva | ||||
| 49 | 325062 | 1.65 | 1.96 | |
| Sicherungsschraube M3x8 Cj65v3 | ||||
| 50 | 325241 | 1.65 | 1.96 | |
| Sicherungsschraube M3x6 | ||||
| 51 | 325077 | 1.65 | 1.96 | |
| Sägeblatthalter Cj110mv | ||||
| 52 | 325076 | 26.95 | 32.07 | |
| Tauchkolbenhalter (b) Cj110mva | ||||
| 53 | 325073 | 3.30 | 3.93 | |
| Dichtungsdeckel Cj110mva | ||||
| 54 | 325075 | 1.65 | 1.96 | |
| Dichtung Cj110mva | ||||
| 55 | 325074 | 1.65 | 1.96 | |
| Maschinenschraube M4x8 Selbsts. (schwarz) | ||||
| 56 | 315500 | 1.35 | 1.61 | |
| Gummiring (1) | ||||
| 57 | 321576 | 1.35 | 1.61 | |
| Grundplatte | ||||
| 58 | 321573 | 14.99 | 17.84 | |
| Grundplattenhalter Cj120v/va | ||||
| 59 | 321575 | 6.46 | 7.69 | |
| Grundplattenhalter Cj120v/va | ||||
| 59A | 339663 | 1.04 | 1.23 | |
| Inbusschraube M5x14 (10st) | ||||
| 60 | 949665 | 2.10 | 2.50 | |
| Stift (1) | ||||
| 61A | 328331 | 3.15 | 3.75 | |
| Knopf (1) | ||||
| 62 | 325065 | 12.75 | 15.17 | |
| Feder (c) Cj65va2/v2/cr10v/cj120v, Nr90aa | ||||
| 63 | 982454 | 1.04 | 1.23 | |
| Stahlkugel 5/32 (10 Stück) | ||||
| 64A | 335297 | 1.04 | 1.23 | |
| Verbinder 50091 (10st) Div.typen | ||||
| 65 | 959140 | 3.30 | 3.93 | |
| Erdungsklemme Dh22vd/dh20pb Cj120v/va | ||||
| 67 | 302488 | 1.04 | 1.23 | |
| Kabelschuh Div.typen | ||||
| 68 | 311741 | 1.04 | 1.23 | |
| Verrbinderkabel Cj120v (till 12.2010) | ||||
| 69 | 321587 | 2.55 | 3.03 | |
| Kabelschuh (a) M3,5 (10st) Cj65v3 | ||||
| 70 | 960356 | 3.00 | 3.57 | |
| Stator Abstandsstück Seit 10.2010 | ||||
| 71 | 326297 | 1.50 | 1.78 | |
| Sicherungsring (e-typ) D3 Till 6.1998 | ||||
| 72 | 872971 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 73 | 381239F | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 325096 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 321591 | |||
| Spanreißschutz Cj120va | ||||
| 503 | 321590 | 1.50 | 1.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 504 | 879357 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 505 | 944458 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 506 | 325090 | |||
| Kunststoff-Grundplatte 150mm lang | ||||
| 507 | 321993 | 12.15 | 14.46 | |
| Spezial Bolzen | ||||
| 508 | 321996 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 510 | 337739 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 511 | 336472 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 512 | 336473 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 513 | 336474 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 514 | 337740 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 963400 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 879336 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 879337 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 879338 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 879339 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 879340 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 879341 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 321878 | |||
| METALLBODENPLATTE 145 MM LANG | ||||
| 609 | 321992 | 26.40 | 31.42 | |
| Spezial Bolzen | ||||
| 610 | 321996 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 611 | 321593 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 612 | 325149 | |||
