Hikoki CJ120VA Zeichnungen und Teile
Genaue Typennummer:
CJ120VA
CJ120VA

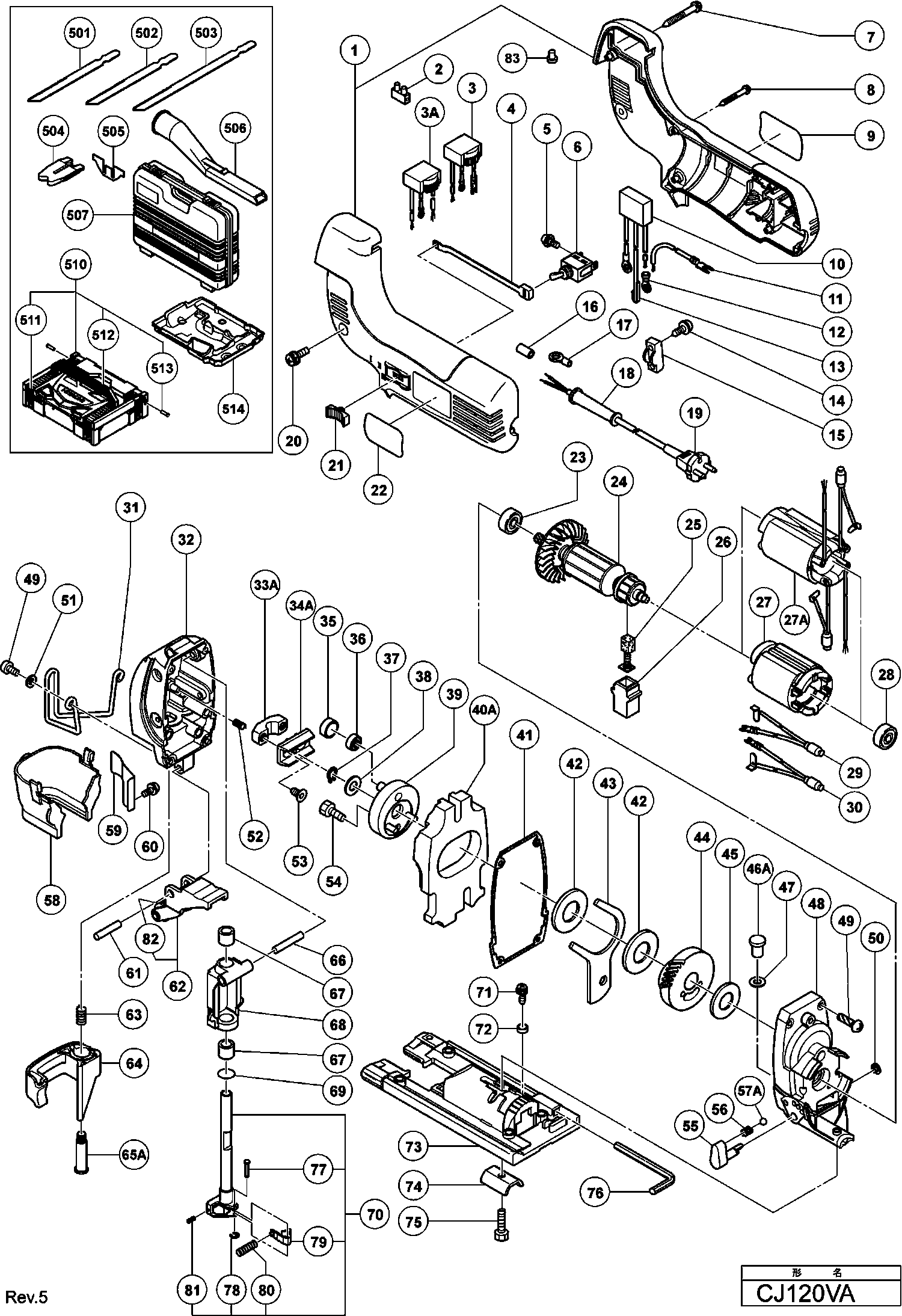

Zeichnungen der HIKOKI CJ120VA
Teileliste der HIKOKI CJ120VA
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Gehäuse | ||||
| 1 | 321616 | Gehäuse | € 27.62 | |
| Schraubklemme 1-reihig Div.typen Till 10.1999 For | ||||
| 2 | 938307 | Schraubklemme 1-reihig Div.typen Till 10.1999 For | € 2.02 | |
| Regler | ||||
| 3 | 321597 | Regler | € 56.38 | |
| CONTROLLER 220-240 VOLT | ||||
| 3A | 334343 | CONTROLLER 220-240 VOLT | € 47.12 | |
| Zugstange | ||||
| 4 | 321594 | Zugstange | € 3.57 | |
| Kopfschraube M3,5x6 M.u-scheibe | ||||
| 5 | 305499 | Kopfschraube M3,5x6 M.u-scheibe | € 1.00 | |
| Schalter | ||||
| 6 | 955509 | Schalter | € 10.28 | |
| Schneidschraube D4x30 M.flansch (schwarz) | ||||
| 7 | 305490 | Schneidschraube D4x30 M.flansch (schwarz) | € 0.99 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 8 | 301653 | Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | € 0.99 | |
| Kondensator Div.typen | ||||
| 10 | 994273 | Kondensator Div.typen | € 4.08 | |
| Nicht mehr lieferbar | ||||
| 11 | 321610 | Nicht mehr lieferbar | ||
| Kabelschuh Div.typen | ||||
| 12 | 311741 | Kabelschuh Div.typen | € 0.99 | |
| Erdungsklemme Dh22vd/dh20pb Cj120v/va | ||||
| 13 | 302488 | Erdungsklemme Dh22vd/dh20pb Cj120v/va | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 14 | 984750 | Nicht mehr lieferbar | ||
| Kabelklemme Div.typen, Cm9uby, G23ss | ||||
| 15 | 960266 | Kabelklemme Div.typen, Cm9uby, G23ss | € 0.99 | |
| Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | ||||
| 16 | 981373 | Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | € 1.00 | |
| Anschlussklemme | ||||
| 17 | 980063 | Anschlussklemme | € 0.99 | |
| Kabelknickschutz D8.8 Div.typen, Cm5sb | ||||
| 18 | 953327 | Kabelknickschutz D8.8 Div.typen, Cm5sb | € 0.99 | |
| Kabel 2,5 M C7mfa (cord Armor D8.8) For Gbr (110v | ||||
| 19 | 500237Z | Kabel 2,5 M C7mfa (cord Armor D8.8) For Gbr (110v | € 10.85 | |
| Snoer | ||||
| 19 | 500240Z | Snoer | € 12.54 | |
| Anschlusskabel (cord Armor D8.8) For Pan | ||||
| 19 | 500447Z | Anschlusskabel (cord Armor D8.8) For Pan | € 6.28 | |
| Kabel G23ss (cord Armor D8.8) For Gbr (230v) | ||||
| 19 | 500450Z | Kabel G23ss (cord Armor D8.8) For Gbr (230v) | € 30.11 | |
| Schraube Selbsts. M4x10 Mit U-sch | ||||
| 20 | 321577 | Schraube Selbsts. M4x10 Mit U-sch | € 2.57 | |
| Schiebeknopf Cj120va | ||||
| 21 | 321595 | Schiebeknopf Cj120va | € 2.57 | |
| Kugellager 608ddw | ||||
| 23 | 608DDW | Kugellager 608ddw | € 7.57 | |
| Anker 230v | ||||
| 24 | 360593E | Anker 230v | € 54.72 | |
| ANKER 110-115 VOLT | ||||
| 24 | 360593U | ANKER 110-115 VOLT | € 59.69 | |
| Kohlenbürsten (paar)cj65v3 | ||||
| 25 | 999041 | Kohlenbürsten (paar)cj65v3 | € 4.28 | |
| Kohlekasten Zsb | ||||
| 26 | 955203 | Kohlekasten Zsb | € 2.28 | |
| Veld 110-120 Volt | ||||
| 27 | 340545C | Veld 110-120 Volt | € 35.34 | |
| Stator 120v-240v Cj120v/va Since 1.2010,till 9.20 | ||||
| 27 | 340545E | Stator 120v-240v Cj120v/va Since 1.2010,till 9.20 | € 39.03 | |
| ANKER 220-240 VOLT | ||||
| 27A | 340820E | ANKER 220-240 VOLT | € 32.59 | |
| Kugellager 608ddm | ||||
| 28 | 608DDM | Kugellager 608ddm | € 5.28 | |
| Funkentstoerdrossel | ||||
| 29 | 321599 | Funkentstoerdrossel | € 5.69 | |
| Funkentstoerdrossel | ||||
| 30 | 321598 | Funkentstoerdrossel | € 6.00 | |
| Haltebügel | ||||
| 31 | 321582 | Haltebügel | € 3.57 | |
| TANDWIELHUISDEKSEL | ||||
| 32 | 321584 | TANDWIELHUISDEKSEL | € 19.94 | |
| Verbinderhalter Cj120v/va | ||||
| 33A | 321572 | Verbinderhalter Cj120v/va | € 5.20 | |
| Verbinder Cj120v/va | ||||
| 34A | 321570 | Verbinder Cj120v/va | € 12.29 | |
| Nicht mehr lieferbar | ||||
| 35 | 321569 | Nicht mehr lieferbar | ||
| Nadellager K6x9x8t2 Cj65v2/va2/ Cj110v/cj120v/va | ||||
| 36 | 940917 | Nadellager K6x9x8t2 Cj65v2/va2/ Cj110v/cj120v/va | € 7.14 | |
| Sicherungsring D8 Div.typen | ||||
| 37 | 940079 | Sicherungsring D8 Div.typen | € 0.99 | |
| Unterlegscheibe | ||||
| 38 | 963351 | Unterlegscheibe | € 0.99 | |
| Gewichthalter Cj65v2/va2/cj110v Cj120v/va | ||||
| 39 | 305742 | Gewichthalter Cj65v2/va2/cj110v Cj120v/va | € 10.85 | |
| Gegengewicht Cj120v/va | ||||
| 40A | 321565 | Gegengewicht Cj120v/va | € 28.18 | |
| Dichtung | ||||
| 41 | 321564 | Dichtung | € 1.29 | |
| Unterlegscheibe | ||||
| 42 | 963349 | Unterlegscheibe | € 1.00 | |
| Exzenterplatte Cj65v2/va2/cj110v Cj120v/va | ||||
| 43 | 305738 | Exzenterplatte Cj65v2/va2/cj110v Cj120v/va | € 3.14 | |
| Getriebe Cj120v/va | ||||
| 44 | 321563 | Getriebe Cj120v/va | € 43.36 | |
| Unterlegscheibe | ||||
| 45 | 957540 | Unterlegscheibe | € 0.99 | |
| Stift Cj120v | ||||
| 46A | 321988 | Stift Cj120v | € 2.57 | |
| Filzdichtung Cj65v2/va2/cj110v Cj120v/va | ||||
| 47 | 305740 | Filzdichtung Cj65v2/va2/cj110v Cj120v/va | € 0.99 | |
| Getriebedeckel Cj120v/va | ||||
| 48 | 321562 | Getriebedeckel Cj120v/va | € 43.33 | |
| Kopfschraube M4x12 (10st),c8fshe, C8fse | ||||
| 49 | 949217 | Kopfschraube M4x12 (10st),c8fshe, C8fse | € 1.00 | |
| Ring | ||||
| 50 | 673489 | Ring | € 0.99 | |
| Unterlegscheibe M4 (10st) | ||||
| 51 | 949423 | Unterlegscheibe M4 (10st) | € 1.00 | |
| Feder Cj65v2/va2/cj110v/cj120v/va | ||||
| 52 | 305752 | Feder Cj65v2/va2/cj110v/cj120v/va | € 1.00 | |
| Senkkopfschraube Selbsts. M5x10 | ||||
| 53 | 321566 | Senkkopfschraube Selbsts. M5x10 | € 2.43 | |
| Inbusschraube M5x12 Mit Flansch | ||||
| 54 | 305755 | Inbusschraube M5x12 Mit Flansch | € 0.99 | |
| Umschaltknopf Cj120v/va | ||||
| 55 | 321578 | Umschaltknopf Cj120v/va | € 8.95 | |
| Feder (c) Cj65va2/v2/cr10v/cj120v, Nr90aa | ||||
| 56 | 982454 | Feder (c) Cj65va2/v2/cr10v/cj120v, Nr90aa | € 0.99 | |
| Stalen Kogel5/32 (10 Stuks) | ||||
| 57A | 335297 | Stalen Kogel5/32 (10 Stuks) | € 0.99 | |
| Spanschutzabdeckung Cj120v/va | ||||
| 58 | 321583 | Spanschutzabdeckung Cj120v/va | € 5.14 | |
| Paralellanschlag Cj120v/va | ||||
| 59 | 321592 | Paralellanschlag Cj120v/va | € 2.57 | |
| Kopfschraube M4x8 M.federring Since D106801 | ||||
| 60 | 958523 | Kopfschraube M4x8 M.federring Since D106801 | € 0.99 | |
| Nadelrolle D5x19,8 Cr17y/cj65v2/ Cj65va2/cj110v/c | ||||
| 61 | 305592 | Nadelrolle D5x19,8 Cr17y/cj65v2/ Cj65va2/cj110v/c | € 0.99 | |
| GELEIDEROLLER | ||||
| 62 | 321574 | GELEIDEROLLER | € 42.41 | |
| Anschlagfeder Cj120v/va | ||||
| 63 | 321580 | Anschlagfeder Cj120v/va | € 1.29 | |
| Hebel Cj120v/va | ||||
| 64 | 321581 | Hebel Cj120v/va | € 4.71 | |
| Hebelbolzen Cj110mva neue Art.nr.321579 | ||||
| 65A | 325081 | Hebelbolzen Cj110mva neue Art.nr.321579 | € 4.43 | |
| Nicht mehr lieferbar | ||||
| 66 | 321568 | Nicht mehr lieferbar | ||
| Gleitlager | ||||
| 67 | 941625 | Gleitlager | € 1.00 | |
| ZAAGASHOUDER | ||||
| 68 | 321571 | ZAAGASHOUDER | € 15.58 | |
| O-ring (p16) Div.typen | ||||
| 69 | 873095 | O-ring (p16) Div.typen | € 0.99 | |
| Stoessel | ||||
| 70 | 321567 | Stoessel | € 54.72 | |
| Maschinenschraube M4x8 Selbsts. (schwarz) | ||||
| 71 | 315500 | Maschinenschraube M4x8 Selbsts. (schwarz) | € 1.29 | |
| Gummiring (1) | ||||
| 72 | 321576 | Gummiring (1) | € 1.29 | |
| Grundplatte | ||||
| 73 | 321573 | Grundplatte | € 14.27 | |
| Grundplattenhalter Cj120v/va | ||||
| 74 | 321575 | Grundplattenhalter Cj120v/va | € 6.15 | |
| Inbusschraube M5x14 (10st) | ||||
| 75 | 949665 | Inbusschraube M5x14 (10st) | € 2.00 | |
| Nicht mehr lieferbar | ||||
| 76 | 944458 | Nicht mehr lieferbar | ||
| Stift (1) | ||||
| 77 | 322539 | Stift (1) | € 3.14 | |
| Federscheibe | ||||
| 78 | 322540 | Federscheibe | € 1.57 | |
| Tauchkolbenhalter Cj120v | ||||
| 79 | 322541 | Tauchkolbenhalter Cj120v | € 5.71 | |
| Stellfeder Cj120v | ||||
| 80 | 322542 | Stellfeder Cj120v | € 1.57 | |
| Rollstift D2x5 Cj120v | ||||
| 81 | 882519 | Rollstift D2x5 Cj120v | € 1.29 | |
| Führungsrolle Cj120v | ||||
| 82 | 323410 | Führungsrolle Cj120v | € 13.99 | |
| Verbinder 50091 (10st) Div.typen | ||||
| 83 | 959140 | Verbinder 50091 (10st) Div.typen | € 3.14 | |
| Spanreißschutz Cj120va | ||||
| 504 | 321590 | Spanreißschutz Cj120va | € 1.43 | |
| SHUTTER | ||||
| 505 | 321586 | SHUTTER | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 506 | 321591 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 507 | 317262 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 510 | 337739 | Nicht mehr lieferbar | ||
| AFSLUITING KOFFER | ||||
| 511 | 336472 | AFSLUITING KOFFER | € 0.89 | |
| HANDGREEP | ||||
| 512 | 336473 | HANDGREEP | € 5.65 | |
| SCHARNIERPIN | ||||
| 513 | 336474 | SCHARNIERPIN | € 0.54 | |
| PLASTIC INLEG DECOUPEERZAAG (HSC) | ||||
| 514 | 337740 | PLASTIC INLEG DECOUPEERZAAG (HSC) | € 10.12 | |
| Nicht mehr lieferbar | ||||
| 605 | 963400 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 606 | 879336 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 607 | 879337 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 608 | 879338 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 609 | 879339 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 610 | 879340 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 611 | 879341 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 612 | 321593 | Nicht mehr lieferbar | ||
| METALEN ONDERPLAAT 145 MM LANG | ||||
| 613 | 321992 | METALEN ONDERPLAAT 145 MM LANG | € 25.13 | |
| KUNSTSTOF ONDERPLAAT 150MM LANG | ||||
| 614 | 321993 | KUNSTSTOF ONDERPLAAT 150MM LANG | € 11.57 | |
| Spezial Bolzen | ||||
| 615 | 321996 | Spezial Bolzen | € 1.57 | |
| Nicht mehr lieferbar | ||||
| 616 | 321878 | Nicht mehr lieferbar | ||
