Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki CJ160V'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

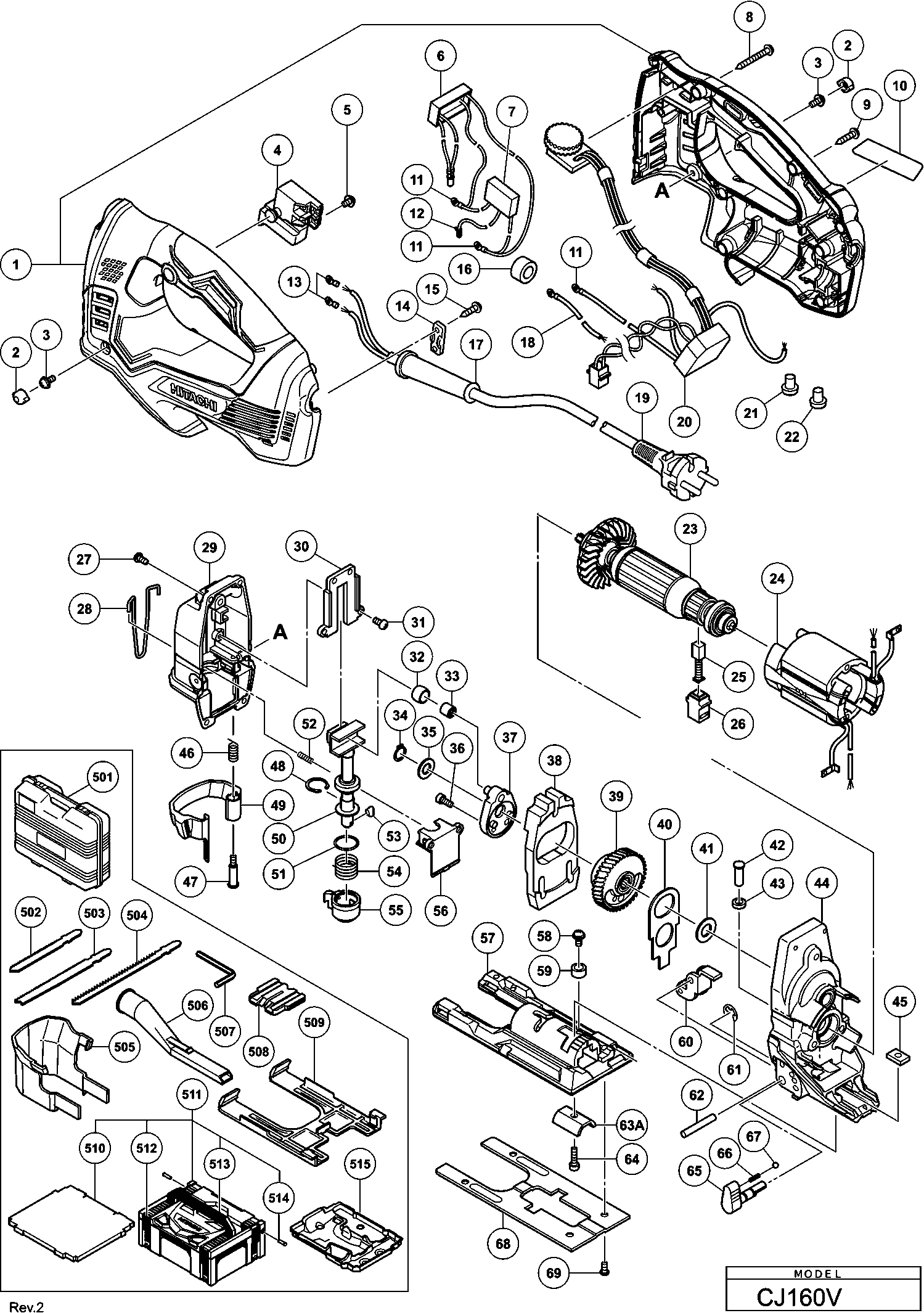

Zeichnungen der Hikoki CJ160V
Teileliste der Hikoki CJ160V
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schrumpfschlauch | ||||
| *16 | 334379 | 4.65 | 5.53 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| *17 | 938051 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *18 | 339295 | |||
| Kabel 10.7 (714500=2X1 5M VERWENDEN) | ||||
| *19 | 500247Z | 6.18 | 7.35 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *20 | 338984 | |||
| STEUERGERÄT 220-240 VOLT (ALT 338985) | ||||
| *20A | 375949 | 53.76 | 63.98 | |
| Ankersatz 220v-240v | ||||
| *23 | 361014E | 31.76 | 37.80 | |
| ANKERSATZ 110 V | ||||
| *23 | 361014C | 29.64 | 35.27 | |
| Stator 220v-240v | ||||
| *24 | 340915E | 19.25 | 22.91 | |
| LED (a) 220-240 Volt | ||||
| *6 | 338988 | 14.40 | 17.14 | |
| LED (A) 110-120 VOLT | ||||
| *6 | 338987 | 12.32 | 14.66 | |
| Gehäusesatz | ||||
| 1 | 338998 | 15.81 | 18.82 | |
| Gehäusesatz | ||||
| 1A | 338998 | 15.81 | 18.82 | |
| Gummideckel | ||||
| 2 | 339294 | 1.04 | 1.23 | |
| Schraube Selbsts. M4x10 Mit U-sch | ||||
| 3 | 321577 | 2.70 | 3.21 | |
| Schalter | ||||
| 4 | 339021 | 9.90 | 11.78 | |
| Maschinenschraube (mit unterlegscheibe) M3.5x6 | ||||
| 5 | 305499 | 1.05 | 1.25 | |
| LED (a) 220-240 Volt | ||||
| 6 | 338988 | 14.40 | 17.14 | |
| LED (A) 110-120 VOLT | ||||
| 6 | 338987 | 12.32 | 14.66 | |
| Kondensator Div.typen | ||||
| 7 | 994273 | 4.29 | 5.10 | |
| Schneidschraube D4x40 M.flansch | ||||
| 8 | 306664 | 1.05 | 1.25 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 9 | 301653 | 1.04 | 1.23 | |
| Kabelschuh (a) M3,5 (10st) Cj65v3 | ||||
| 11 | 960356 | 3.00 | 3.57 | |
| Erdungsklemme Dh22vd/dh20pb Cj120v/va | ||||
| 12 | 302488 | 1.04 | 1.23 | |
| Anschlussklemme | ||||
| 13 | 980063 | 1.04 | 1.23 | |
| Kabelklemme Div.typen, Cm9uby, G23ss | ||||
| 14 | 960266 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 15 | 984750 | |||
| Schrumpfschlauch | ||||
| 16 | 334379 | 4.65 | 5.53 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| 17 | 938051 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 18 | 339295 | |||
| Kabel G23ss (cord Armor D8.8) For Gbr (230v) | ||||
| 19 | 500450Z | 31.63 | 37.63 | |
| Kabel G13va (cord Armor D8.8) For Gbr (110v) | ||||
| 19 | 500461Z | 17.88 | 21.27 | |
| Schnur | ||||
| 19 | 500240Z | 13.18 | 15.68 | |
| Kabel 10.7 (714500=2X1 5M VERWENDEN) | ||||
| 19 | 500247Z | 6.18 | 7.35 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 20 | 338985 | |||
| Verbinder 50091 (10st) Div.typen | ||||
| 21 | 959140 | 3.30 | 3.93 | |
| Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | ||||
| 22 | 959141 | 3.75 | 4.46 | |
| Ankersatz 220v-240v | ||||
| 23 | 361014E | 31.76 | 37.80 | |
| ANKERSATZ 110 V | ||||
| 23 | 361014C | 29.64 | 35.27 | |
| Stator 220v-240v | ||||
| 24 | 340915E | 19.25 | 22.91 | |
| Kohlenbürsten (paar)cj65v3 | ||||
| 25 | 999041 | 4.50 | 5.36 | |
| Kohlekasten Zsb | ||||
| 26 | 955203 | 2.40 | 2.86 | |
| Kopfschraube M4x12 (10st),c8fshe, C8fse | ||||
| 27 | 949217 | 1.05 | 1.25 | |
| Schutzleiste | ||||
| 28 | 339016 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 29 | 339010 | |||
| Obere Abdeckung | ||||
| 29A | 375860 | 12.60 | 14.99 | |
| Führungsplatte | ||||
| 30 | 339009 | 2.10 | 2.50 | |
| Kopfschraube M4x10 Cr13vby | ||||
| 31 | 326573 | 1.65 | 1.96 | |
| Verbindungsstück | ||||
| 32 | 339007 | 2.25 | 2.68 | |
| Nadellager K6x9x8t2 Cj65v2/va2/ Cj110v/cj120v/va | ||||
| 33 | 940917 | 7.50 | 8.92 | |
| Sicherungsring D8 Div.typen | ||||
| 34 | 940079 | 1.04 | 1.23 | |
| Unterlegscheibe | ||||
| 35 | 963351 | 1.04 | 1.23 | |
| Inbusschraube M4x12 Selbsts. For Switch Holder (t | ||||
| 36 | 983162 | 1.05 | 1.25 | |
| Gewichthalter | ||||
| 37 | 339285 | 6.00 | 7.14 | |
| AUSGLEICHGEWICHT | ||||
| 38 | 339000 | 10.50 | 12.50 | |
| Getriebe | ||||
| 39 | 338993 | 14.10 | 16.78 | |
| Orbitalnocken | ||||
| 40 | 338999 | 1.04 | 1.23 | |
| Unterlegscheibe | ||||
| 41 | 957540 | 1.04 | 1.23 | |
| Orbitale Stift | ||||
| 42 | 339019 | 1.80 | 2.14 | |
| Filzdichtung Cj65v2/va2/cj110v Cj120v/va | ||||
| 43 | 305740 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 44 | 338989 | |||
| Getriebeabdeckung (alt 338989) | ||||
| 44A | 377655 | 15.07 | 17.93 | |
| Plattenmutter | ||||
| 45 | 332425 | 1.20 | 1.43 | |
| Hebelfeder | ||||
| 46 | 339015 | 1.04 | 1.23 | |
| Hebelbolzen | ||||
| 47 | 339014 | 1.04 | 1.23 | |
| Sicherungsring D18 | ||||
| 48 | 339296 | 1.35 | 1.61 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 49 | 339013 | |||
| HEBEL | ||||
| 49A | 375856 | 2.55 | 3.03 | |
| Gelenkwelle (a) | ||||
| 50 | 339002 | 23.65 | 28.14 | |
| O-ring (p-15) Dh22pg | ||||
| 51 | 311814 | 1.05 | 1.25 | |
| Feder (1) | ||||
| 52 | 339001 | 1.04 | 1.23 | |
| Halterstift | ||||
| 53 | 339004 | 1.04 | 1.23 | |
| Halterfeder | ||||
| 54 | 339005 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 54A | 382823 | |||
| Halter Abdeckung | ||||
| 55 | 339282 | 9.60 | 11.42 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 56 | 339006 | |||
| Stößeldeckel | ||||
| 56A | 375853 | 4.05 | 4.82 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 57 | 339011 | |||
| Grundkoerper | ||||
| 57A | 375854 | 7.65 | 9.10 | |
| Kopfschraube M4x5 (10st) Except For Ind | ||||
| 58 | 949213 | 1.05 | 1.25 | |
| Gummiring (1) | ||||
| 59 | 321576 | 1.35 | 1.61 | |
| Rollenhalter Cj65v3 | ||||
| 60 | 339297 | 9.60 | 11.42 | |
| Ring | ||||
| 61 | 673489 | 1.04 | 1.23 | |
| Nadelrolle | ||||
| 62 | 338990 | 1.04 | 1.23 | |
| Grundplattenhalter Cj120v/va | ||||
| 63A | 339663 | 1.04 | 1.23 | |
| Inbusschraube M5x18 (10st) | ||||
| 64 | 949658 | 1.80 | 2.14 | |
| Änderungsknopf | ||||
| 65 | 338992 | 1.95 | 2.32 | |
| Feder (c) Cj65va2/v2/cr10v/cj120v, Nr90aa | ||||
| 66 | 982454 | 1.04 | 1.23 | |
| Stahlkugel 5/32 (10 Stück) | ||||
| 67 | 335297 | 1.04 | 1.23 | |
| Grundplatte (1) | ||||
| 68 | 339012 | 8.55 | 10.17 | |
| Spezial Bolzen | ||||
| 69 | 321996 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 339017 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 504 | 879357 | |||
| Chipschutz | ||||
| 505 | 338996 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 506 | 321591 | |||
| Staubextraktionsset | ||||
| 506A | 370492 | 3.75 | 4.46 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 507 | 944458 | |||
| Splitter Schutz | ||||
| 508 | 338997 | 1.35 | 1.61 | |
| Unterbasis | ||||
| 509 | 339018 | 1.80 | 2.14 | |
| Kissen (c) | ||||
| 510 | 339281 | 7.35 | 8.75 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 511 | 402539 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 512 | 336472 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 513 | 336473 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 514 | 336474 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 515 | 337740 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 321593 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 325149 | |||
| Fett (attolub Ms Nr. 2) 500g | ||||
| 603 | 309922 | 73.01 | 86.88 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 930035 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 879336 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 879337 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 879338 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 879339 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 609 | 879340 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 610 | 879341 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 611 | 963400 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 612 | 321878 | |||
