Hikoki CJ36DBWRZ Zeichnungen und Teile
Genaue Typennummer:
CJ36DBWRZ
CJ36DBWRZ

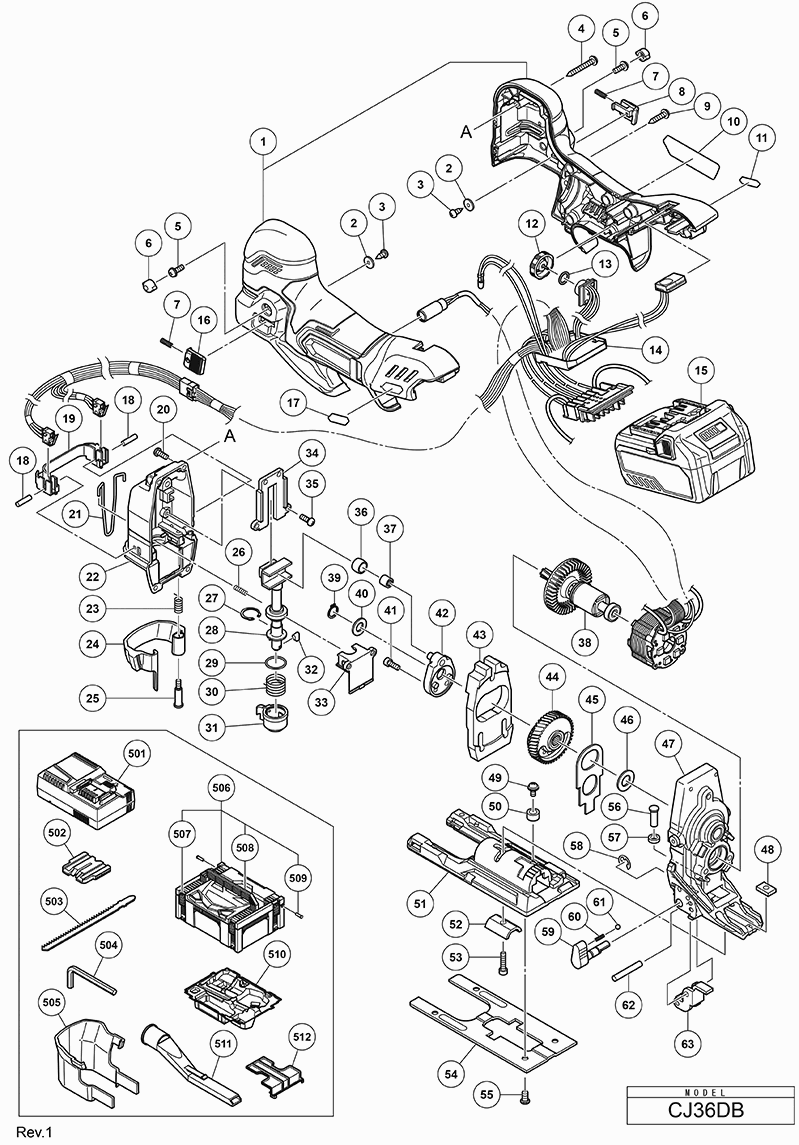

Zeichnungen der HIKOKI CJ36DBWRZ
Teileliste der HIKOKI CJ36DBWRZ
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| HOUSING (A+B) SET | ||||
| 1 | 375872 | HOUSING (A+B) SET | € 12.57 | |
| WASHER | ||||
| 2 | 333916 | WASHER | € 0.99 | |
| Tapschroef D3 | ||||
| 3 | 696352 | Tapschroef D3 | € 1.07 | |
| Schneidschraube D4x40 M.flansch | ||||
| 4 | 306664 | Schneidschraube D4x40 M.flansch | € 1.00 | |
| Schraube Selbsts. M4x10 Mit U-sch | ||||
| 5 | 321577 | Schraube Selbsts. M4x10 Mit U-sch | € 2.57 | |
| Rubber Cover | ||||
| 6 | 339294 | Rubber Cover | € 0.99 | |
| Feder Ch10dl | ||||
| 7 | 324307 | Feder Ch10dl | € 1.78 | |
| SLIDE KNOB (B) | ||||
| 8 | 375868 | SLIDE KNOB (B) | € 0.99 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 9 | 301653 | Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | € 0.99 | |
| MV LABEL (B) | ||||
| 11 | 373914 | MV LABEL (B) | € 0.99 | |
| Dial | ||||
| 12 | 337397 | Dial | € 1.43 | |
| O-ring (s-10) D6sh | ||||
| 13 | 987105 | O-ring (s-10) D6sh | € 1.00 | |
| STATOR FET PCB ASS'Y | ||||
| 14 | 341060 | STATOR FET PCB ASS'Y | € 151.84 | |
| Nicht mehr lieferbar | ||||
| 15 | 371750 | Nicht mehr lieferbar | ||
| SLIDE KNOB (A) | ||||
| 16 | 375867 | SLIDE KNOB (A) | € 0.99 | |
| MV LABEL (A) | ||||
| 17 | 373913 | MV LABEL (A) | € 0.99 | |
| NEEDLE PIN D3 | ||||
| 18 | 375866 | NEEDLE PIN D3 | € 0.99 | |
| SWITCH HOLDER | ||||
| 19 | 375865 | SWITCH HOLDER | € 0.99 | |
| Kopfschraube M4x12 (10st),c8fshe, C8fse | ||||
| 20 | 949217 | Kopfschraube M4x12 (10st),c8fshe, C8fse | € 1.00 | |
| Guide Bar | ||||
| 21 | 339016 | Guide Bar | € 0.99 | |
| UPPER COVER | ||||
| 22 | 375864 | UPPER COVER | € 12.00 | |
| Lever Spring | ||||
| 23 | 339015 | Lever Spring | € 0.99 | |
| LEVER | ||||
| 24 | 375856 | LEVER | € 2.43 | |
| Lever Bolt | ||||
| 25 | 339014 | Lever Bolt | € 0.99 | |
| Feder (1) | ||||
| 26 | 339001 | Feder (1) | € 0.99 | |
| Retaining Ring D18 | ||||
| 27 | 339296 | Retaining Ring D18 | € 1.29 | |
| Gelenkwelle (a) | ||||
| 28 | 339002 | Gelenkwelle (a) | € 22.51 | |
| O-ring (p-15) Dh22pg | ||||
| 29 | 311814 | O-ring (p-15) Dh22pg | € 1.00 | |
| Holder Spring | ||||
| 30 | 339005 | Holder Spring | € 0.99 | |
| Holder Cover | ||||
| 31 | 339282 | Holder Cover | € 9.14 | |
| Holder Pin | ||||
| 32 | 339004 | Holder Pin | € 0.99 | |
| PLUNGER COVER | ||||
| 33 | 375853 | PLUNGER COVER | € 3.86 | |
| Guide Plate | ||||
| 34 | 339009 | Guide Plate | € 2.00 | |
| Kopfschraube M4x10 Cr13vby | ||||
| 35 | 326573 | Kopfschraube M4x10 Cr13vby | € 1.57 | |
| Connecting Piece | ||||
| 36 | 339007 | Connecting Piece | € 2.14 | |
| Nadellager K6x9x8t2 Cj65v2/va2/ Cj110v/cj120v/va | ||||
| 37 | 940917 | Nadellager K6x9x8t2 Cj65v2/va2/ Cj110v/cj120v/va | € 7.14 | |
| ROTOR PINION ASS'Y | ||||
| 38 | 361125 | ROTOR PINION ASS'Y | € 18.85 | |
| Sicherungsring D8 Div.typen | ||||
| 39 | 940079 | Sicherungsring D8 Div.typen | € 0.99 | |
| Unterlegscheibe | ||||
| 40 | 963351 | Unterlegscheibe | € 0.99 | |
| Inbusschraube M4x12 Selbsts. For Switch Holder (t | ||||
| 41 | 983162 | Inbusschraube M4x12 Selbsts. For Switch Holder (t | € 1.00 | |
| Weight Holder | ||||
| 42 | 339285 | Weight Holder | € 5.71 | |
| Balance Weight | ||||
| 43 | 339000 | Balance Weight | € 10.00 | |
| GEAR | ||||
| 44 | 375852 | GEAR | € 10.85 | |
| Orbital Cam | ||||
| 45 | 338999 | Orbital Cam | € 0.99 | |
| Unterlegscheibe | ||||
| 46 | 957540 | Unterlegscheibe | € 0.99 | |
| GEAR COVER ASS'Y | ||||
| 47 | 375871 | GEAR COVER ASS'Y | € 15.71 | |
| Plaatmoer | ||||
| 48 | 332425 | Plaatmoer | € 1.14 | |
| MACHINE SCREW (W/WASHER) M4X5 | ||||
| 49 | 375857 | MACHINE SCREW (W/WASHER) M4X5 | € 0.99 | |
| Gummiring (1) | ||||
| 50 | 321576 | Gummiring (1) | € 1.29 | |
| BASE | ||||
| 51 | 375854 | BASE | € 7.28 | |
| Voetplaatblokking | ||||
| 52 | 339663 | Voetplaatblokking | € 0.99 | |
| Inbusschraube M5x18 (10st) | ||||
| 53 | 949658 | Inbusschraube M5x18 (10st) | € 1.71 | |
| BASE PLATE | ||||
| 54 | 375855 | BASE PLATE | € 4.28 | |
| Spezial Bolzen | ||||
| 55 | 321996 | Spezial Bolzen | € 1.57 | |
| Orbital Pin | ||||
| 56 | 339019 | Orbital Pin | € 1.71 | |
| Filzdichtung Cj65v2/va2/cj110v Cj120v/va | ||||
| 57 | 305740 | Filzdichtung Cj65v2/va2/cj110v Cj120v/va | € 0.99 | |
| Ring | ||||
| 58 | 673489 | Ring | € 0.99 | |
| Change Knob | ||||
| 59 | 338992 | Change Knob | € 1.86 | |
| Feder (c) Cj65va2/v2/cr10v/cj120v, Nr90aa | ||||
| 60 | 982454 | Feder (c) Cj65va2/v2/cr10v/cj120v, Nr90aa | € 0.99 | |
| Stalen Kogel5/32 (10 Stuks) | ||||
| 61 | 335297 | Stalen Kogel5/32 (10 Stuks) | € 0.99 | |
| Needle Roller | ||||
| 62 | 338990 | Needle Roller | € 0.99 | |
| Roller Holder | ||||
| 63 | 339297 | Roller Holder | € 9.14 | |
| Splinter Guard | ||||
| 502 | 338997 | Splinter Guard | € 1.29 | |
| INBUSSLEUTEL 4MM | ||||
| 504 | 944458 | INBUSSLEUTEL 4MM | € 1.29 | |
| Chip Cover | ||||
| 505 | 338996 | Chip Cover | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 506 | 336471 | Nicht mehr lieferbar | ||
| AFSLUITING KOFFER | ||||
| 507 | 336472 | AFSLUITING KOFFER | € 1.07 | |
| HANDGREEP | ||||
| 508 | 336473 | HANDGREEP | € 6.78 | |
| SCHARNIERPIN | ||||
| 509 | 336474 | SCHARNIERPIN | € 0.99 | |
| INLEG CJ36DB (HSC) | ||||
| 510 | 375869 | INLEG CJ36DB (HSC) | € 12.28 | |
| Stofafzuigingset | ||||
| 511 | 370492 | Stofafzuigingset | € 3.57 | |
| Beschermkapje Voor Batterij | ||||
| 512 | 329897 | Beschermkapje Voor Batterij | € 1.71 | |
| VET(MOLUB-ALLOY NO.777-1) 75G | ||||
| 601 | 325149 | VET(MOLUB-ALLOY NO.777-1) 75G | € 21.34 | |
| Vet (500 Gram) Impact Drivers | ||||
| 602 | 309922 | Vet (500 Gram) Impact Drivers | € 69.51 | |
| Nicht mehr lieferbar | ||||
| 603 | 930035 | Nicht mehr lieferbar | ||
| GELEIDER | ||||
| 604 | 321593 | GELEIDER | € 32.59 | |
| Sub Base | ||||
| 606 | 339018 | Sub Base | € 1.71 | |
