Hikoki CJ90VAST Zeichnungen und Teile

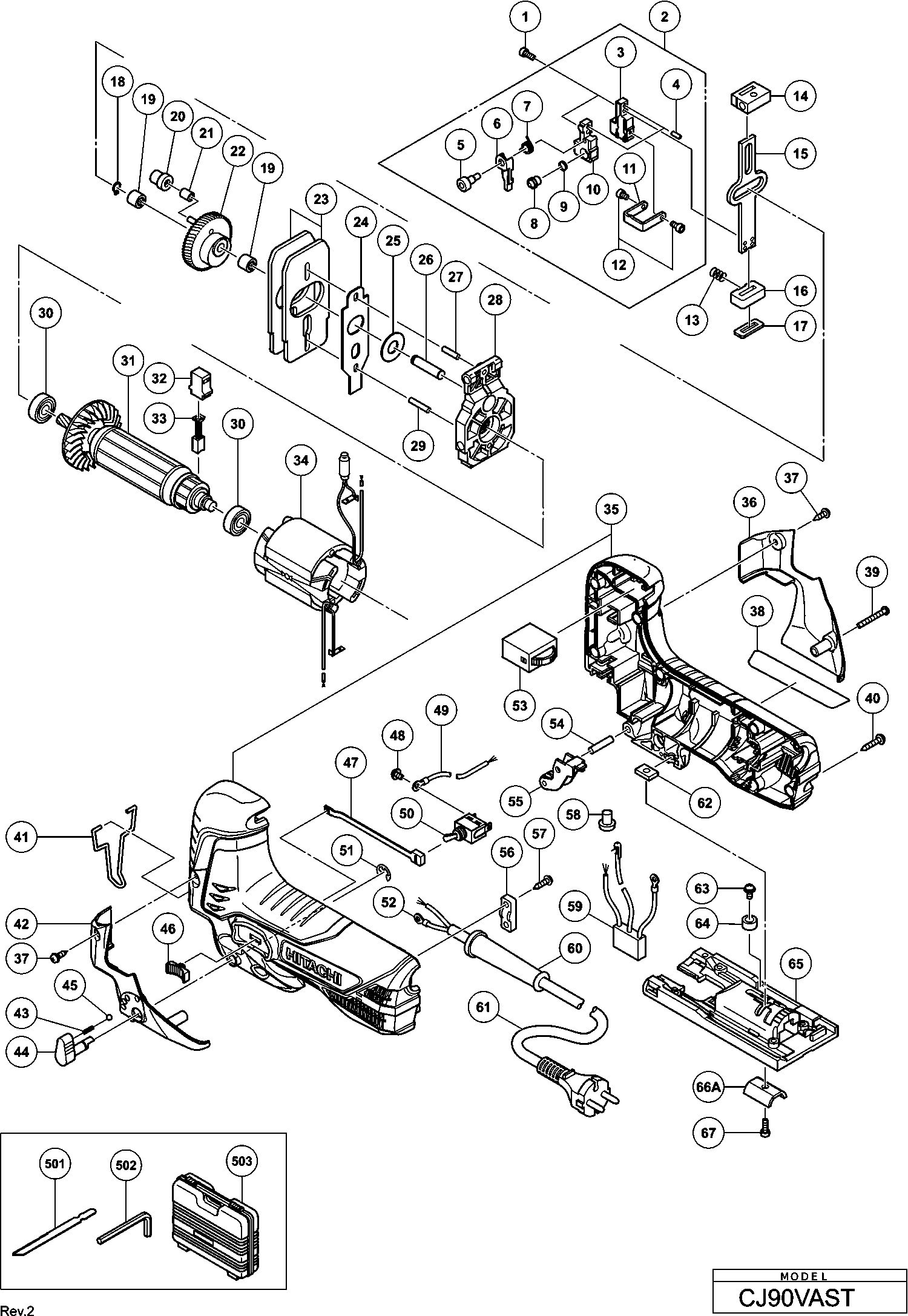

Zeichnungen der HIKOKI CJ90VAST
Teileliste der Hikoki CJ90VAST
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
SEAL LOCK HEX. SOCKET HD. BOLT M3X10 | ||||
1 | 332446 | SEAL LOCK HEX. SOCKET HD. BOLT M3X10 | € 1.02 | |
Blade Holder Ass'y Includ.3-12 | ||||
2 | 332443 | Blade Holder Ass'y Includ.3-12 | € 17.50 | |
Blade Holder (a) | ||||
3 | 332429 | Blade Holder (a) | € 3.05 | |
Pin D3 | ||||
4 | 332436 | Pin D3 | € 1.02 | |
Special Bolt M4 | ||||
5 | 332434 | Special Bolt M4 | € 1.02 | |
Hebel | ||||
6 | 332432 | Hebel | € 6.68 | |
Spring (d) | ||||
7 | 332438 | Spring (d) | € 1.02 | |
Holder Pin (b) | ||||
8 | 332435 | Holder Pin (b) | € 3.05 | |
Spring (b) | ||||
9 | 332439 | Spring (b) | € 1.16 | |
Blade Holder (b) | ||||
10 | 332430 | Blade Holder (b) | € 3.05 | |
Bügel | ||||
11 | 332426 | Bügel | € 1.02 | |
Sicherungsschraube M3x6 | ||||
12 | 325077 | Sicherungsschraube M3x6 | € 1.60 | |
Feder | ||||
13 | 332437 | Feder | € 1.02 | |
Plunger Holder (a) | ||||
14 | 332427 | Plunger Holder (a) | € 2.03 | |
Gelenkwelle (a) | ||||
15 | 332422 | Gelenkwelle (a) | € 4.07 | |
Plunger Holder (b) | ||||
16 | 332428 | Plunger Holder (b) | € 1.16 | |
Dichtung | ||||
17 | 332441 | Dichtung | € 1.16 | |
Sicherungsring D7 Fcj55v/fcj65v | ||||
18 | 994251 | Sicherungsring D7 Fcj55v/fcj65v | € 1.02 | |
Nadellager | ||||
19 | 332983 | Nadellager | € 2.03 | |
Connecting Piece (a) | ||||
20 | 332829 | Connecting Piece (a) | € 2.03 | |
Nadellager | ||||
21 | 325242 | Nadellager | € 4.65 | |
Getriebe | ||||
22 | 337759 | Getriebe | € 16.24 | |
Balance Weight | ||||
23 | 332424 | Balance Weight | € 2.03 | |
Orbital Cam | ||||
24 | 332423 | Orbital Cam | € 2.03 | |
Unterlegscheibe | ||||
25 | 957540 | Unterlegscheibe | € 1.00 | |
Gelenkwelle (a) | ||||
26 | 332828 | Gelenkwelle (a) | € 1.16 | |
Nadelrolle H65sb/h70sa Nzl) | ||||
27 | 998426 | Nadelrolle H65sb/h70sa Nzl) | € 1.02 | |
Gear Holder Ass'y Includ.26,27,29 | ||||
28 | 332444 | Gear Holder Ass'y Includ.26,27,29 | € 12.05 | |
Nadelrolle D4x20 Dh40fa/fb/50sa1 Till 10.1987 (ti | ||||
29 | 943364 | Nadelrolle D4x20 Dh40fa/fb/50sa1 Till 10.1987 (ti | € 1.02 | |
Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
30 | 608VVM | Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | € 5.52 | |
Anker 230v | ||||
31 | 360893E | Anker 230v | € 37.00 | |
Kohlekasten Zsb | ||||
32 | 955203 | Kohlekasten Zsb | € 3.50 | |
Kohlenbürsten (paar)cj65v3 | ||||
33 | 999041 | Kohlenbürsten (paar)cj65v3 | € 5.51 | |
Stator Wiring 230v | ||||
34 | 340774G | Stator Wiring 230v | € 19.30 | |
BEHUIZING | ||||
35 | 337756 | BEHUIZING | € 13.44 | |
Side Cover (b) | ||||
36 | 337758 | Side Cover (b) | € 3.05 | |
SCHROEF MET FLENS D4X12 (ZWART) | ||||
37 | 325083 | SCHROEF MET FLENS D4X12 (ZWART) | € 1.60 | |
Machine Screw M4x30 (black) | ||||
39 | 332447 | Machine Screw M4x30 (black) | € 1.16 | |
Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
40 | 301653 | Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | € 1.00 | |
Guard Bar | ||||
41 | 338039 | Guard Bar | € 1.00 | |
Side Cover (a) | ||||
42 | 337757 | Side Cover (a) | € 3.19 | |
Feder (c) Cj65va2/v2/cr10v/cj120v, Nr90aa | ||||
43 | 982454 | Feder (c) Cj65va2/v2/cr10v/cj120v, Nr90aa | € 1.00 | |
Change Knob | ||||
44 | 332421 | Change Knob | € 3.05 | |
Steel Ball 5/32 (10 Pcs.) | ||||
45 | 335297 | Steel Ball 5/32 (10 Pcs.) | € 1.00 | |
Schiebeknopf Cj120va | ||||
46 | 321595 | Schiebeknopf Cj120va | € 2.61 | |
Zugstange | ||||
47 | 321594 | Zugstange | € 3.63 | |
Kopfschraube M3,5x6 M.u-scheibe | ||||
48 | 305499 | Kopfschraube M3,5x6 M.u-scheibe | € 1.02 | |
Verbinderkabel | ||||
49 | 337762 | Verbinderkabel | € 1.00 | |
Schalter | ||||
50 | 330698 | Schalter | € 6.53 | |
Ring | ||||
51 | 673489 | Ring | € 1.00 | |
Anschlussklemme | ||||
52 | 980063 | Anschlussklemme | € 1.00 | |
Controller | ||||
53 | 337760 | Controller | € 13.36 | |
Needle Roller | ||||
54 | 332433 | Needle Roller | € 1.16 | |
Roller Holder | ||||
55 | 332448 | Roller Holder | € 10.31 | |
Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
56 | 937631 | Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | € 1.00 | |
Nicht bestellbar | ||||
57 | 984750 | Nicht bestellbar | ||
Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | ||||
58 | 959141 | Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | € 3.63 | |
Kondensator | ||||
59 | 337761 | Kondensator | € 2.03 | |
Kabelknickschutz D8.8 Div.typen, Cm5sb | ||||
60 | 953327 | Kabelknickschutz D8.8 Div.typen, Cm5sb | € 1.00 | |
Nicht bestellbar | ||||
61 | 500234Z | Nicht bestellbar | ||
Nicht bestellbar | ||||
61 | 500247Z | Nicht bestellbar | ||
Plate Nut | ||||
62 | 332425 | Plate Nut | € 1.16 | |
Maschinenschraube M4x8 Selbsts. (schwarz) | ||||
63 | 315500 | Maschinenschraube M4x8 Selbsts. (schwarz) | € 1.31 | |
Gummiring (1) | ||||
64 | 321576 | Gummiring (1) | € 1.31 | |
Grundplatte | ||||
65 | 321573 | Grundplatte | € 14.51 | |
Base Locker | ||||
66A | 339663 | Base Locker | € 1.00 | |
Inbusschraube M5x16 (10st), Nr90aa | ||||
67 | 949821 | Inbusschraube M5x16 (10st), Nr90aa | € 2.47 | |
Ferrite Core Except For Sin,mal,uae | ||||
68 | 334379 | Ferrite Core Except For Sin,mal,uae | € 4.50 | |
Nicht bestellbar | ||||
501 | 879357 | Nicht bestellbar | ||
Nicht bestellbar | ||||
502 | 944458 | Nicht bestellbar | ||
Nicht bestellbar | ||||
503 | 337883 | Nicht bestellbar | ||
Nicht bestellbar | ||||
601 | 879336 | Nicht bestellbar | ||
Nicht bestellbar | ||||
602 | 879337 | Nicht bestellbar | ||
Nicht bestellbar | ||||
603 | 879338 | Nicht bestellbar | ||
Nicht bestellbar | ||||
604 | 879339 | Nicht bestellbar | ||
Nicht bestellbar | ||||
605 | 879340 | Nicht bestellbar | ||
Nicht bestellbar | ||||
606 | 879341 | Nicht bestellbar | ||
Nicht bestellbar | ||||
607 | 963400 | Nicht bestellbar | ||
Nicht bestellbar | ||||
608 | 321593 | Nicht bestellbar | ||
METALEN ONDERPLAAT 145 MM LANG | ||||
609 | 321992 | METALEN ONDERPLAAT 145 MM LANG | € 25.56 | |
KUNSTSTOF ONDERPLAAT 150MM LANG | ||||
610 | 321993 | KUNSTSTOF ONDERPLAAT 150MM LANG | € 11.76 | |
Spezial Bolzen | ||||
611 | 321996 | Spezial Bolzen | € 1.60 | |
Nicht bestellbar | ||||
612 | 321591 | Nicht bestellbar | ||
Nicht bestellbar | ||||
613 | 325149 | Nicht bestellbar | ||
Spanreißschutz Cj120va | ||||
614 | 321590 | Spanreißschutz Cj120va | € 1.45 |
