Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki CJ90VST'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

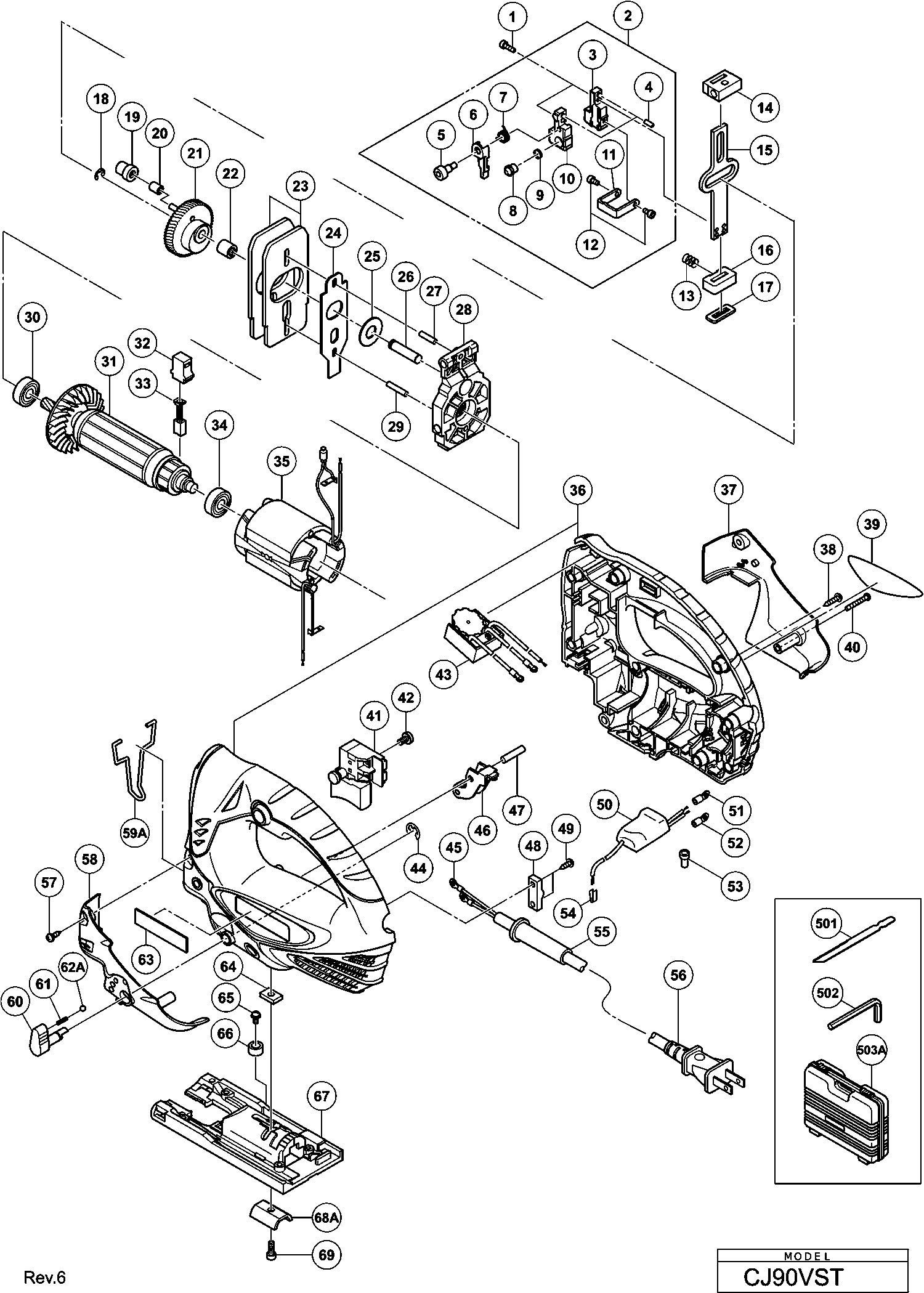

Zeichnungen der Hikoki CJ90VST
Teileliste der Hikoki CJ90VST
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Nadellager | ||||
| *22 | 332983 | 2.10 | 2.50 | |
| Anker 230v | ||||
| *31 | 360893E | 38.23 | 45.49 | |
| ANKER 110 VOLT | ||||
| *31 | 360893C | 35.70 | 42.48 | |
| Stator 220v-240v Dh25pb inklusive.63 | ||||
| *35 | 340774E | 18.56 | 22.09 | |
| Regler 220v-230v | ||||
| *43 | 332832 | 22.83 | 27.16 | |
| REGELAAR 110 VOLT | ||||
| *43 | 332831 | 21.28 | 25.32 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *503A | 337883 | |||
| Kabelknickschutz D10.2 Till 11.1982 For Aus | ||||
| *55 | 930026 | 3.00 | 3.57 | |
| Kabelknickschutz D8.2 | ||||
| *55 | 930487 | 2.25 | 2.68 | |
| Anschlusskabel (cord Armor D8.8) For Pan | ||||
| *56 | 500447Z | 6.60 | 7.85 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| *56 | 500247Z | 6.18 | 7.35 | |
| SEAL LOCK HEX. SOCKET HD. BOLT M3X10 | ||||
| 1 | 332446 | 1.05 | 1.25 | |
| Sägeblatt-Halterset inkl. 3-12 | ||||
| 2 | 332443 | 18.08 | 21.51 | |
| Sägeblatthalter | ||||
| 3 | 332429 | 3.15 | 3.75 | |
| Pin Dh28pd | ||||
| 4 | 332436 | 1.05 | 1.25 | |
| Spezialbolzen M4 | ||||
| 5 | 332434 | 1.05 | 1.25 | |
| Hebel | ||||
| 6 | 332432 | 6.90 | 8.21 | |
| FEDER (d) | ||||
| 7 | 332438 | 1.05 | 1.25 | |
| Halterstift (b) | ||||
| 8 | 332435 | 3.15 | 3.75 | |
| Feder (b) | ||||
| 9 | 332439 | 1.20 | 1.43 | |
| Tischeinlage (b) C12fch | ||||
| 10 | 332430 | 3.15 | 3.75 | |
| Bügel | ||||
| 11 | 332426 | 1.05 | 1.25 | |
| Sicherungsschraube M3x6 | ||||
| 12 | 325077 | 1.65 | 1.96 | |
| Feder | ||||
| 13 | 332437 | 1.05 | 1.25 | |
| Halter (a) H90sc/se | ||||
| 14 | 332427 | 2.10 | 2.50 | |
| Gelenkwelle (a) | ||||
| 15 | 332422 | 4.20 | 5.00 | |
| Puffer (b) G18u/ua/ub u.a. For Noise Suppressor | ||||
| 16 | 332428 | 1.20 | 1.43 | |
| Dichtung | ||||
| 17 | 332441 | 1.20 | 1.43 | |
| Sicherungsring D7 Fcj55v/fcj65v | ||||
| 18 | 994251 | 1.05 | 1.25 | |
| Verbindungsstück (a) | ||||
| 19 | 332829 | 2.10 | 2.50 | |
| Nadellager | ||||
| 20 | 325242 | 4.80 | 5.71 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 21 | 332445 | |||
| Getriebe | ||||
| 21A | 337759 | 16.78 | 19.96 | |
| Nadellager | ||||
| 22 | 332983 | 2.10 | 2.50 | |
| Gegengewicht Sv12v/sv12sd | ||||
| 23 | 332424 | 2.10 | 2.50 | |
| Exzenterplatte Cj65v2/va2/cj110v Cj120v/va | ||||
| 24 | 332423 | 2.10 | 2.50 | |
| Unterlegscheibe | ||||
| 25 | 957540 | 1.04 | 1.23 | |
| Gelenkwelle (a) | ||||
| 26 | 332828 | 1.20 | 1.43 | |
| Nadelrolle H65sb/h70sa Nzl) | ||||
| 27 | 998426 | 1.05 | 1.25 | |
| Getriebehalter Dh50mr | ||||
| 28 | 332444 | 12.45 | 14.82 | |
| Nadelrolle D4x20 Dh40fa/fb/50sa1 Till 10.1987 (ti | ||||
| 29 | 943364 | 1.05 | 1.25 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 30 | 608VVM | 5.70 | 6.78 | |
| Anker 230v | ||||
| 31 | 360893E | 38.23 | 45.49 | |
| ANKER 110 VOLT | ||||
| 31 | 360893C | 35.70 | 42.48 | |
| Kohlekasten Zsb | ||||
| 32 | 955203 | 2.40 | 2.86 | |
| Kohlenbürsten (paar)cj65v3 | ||||
| 33 | 999041 | 4.50 | 5.36 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 34 | 608VVM | 5.70 | 6.78 | |
| Stator 220v-240v Dh25pb inklusive.63 | ||||
| 35 | 340774E | 18.56 | 22.09 | |
| VELD 110 VOLT | ||||
| 35 | 340774C | 17.32 | 20.61 | |
| Gehäuse DUO 110 - Set | ||||
| 36 | 332442 | 20.90 | 24.87 | |
| Hebel (a) Vb13y | ||||
| 37 | 332419 | 3.15 | 3.75 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 38 | 301653 | 1.04 | 1.23 | |
| Maschinenschraube M4x30 Schwarz | ||||
| 40 | 332447 | 1.20 | 1.43 | |
| Schalter | ||||
| 41 | 325085 | 9.90 | 11.78 | |
| Schalter | ||||
| 41A | 339021 | 9.90 | 11.78 | |
| Maschinenschraube (mit unterlegscheibe) M3.5x6 | ||||
| 42 | 305499 | 1.05 | 1.25 | |
| Regler 220v-230v | ||||
| 43 | 332832 | 22.83 | 27.16 | |
| REGELAAR 110 VOLT | ||||
| 43 | 332831 | 21.28 | 25.32 | |
| Ring | ||||
| 44 | 673489 | 1.04 | 1.23 | |
| Anschlussklemme | ||||
| 45 | 980063 | 1.04 | 1.23 | |
| Rollerhalter | ||||
| 46 | 332448 | 10.65 | 12.67 | |
| Nadelrolle Wr14dh | ||||
| 47 | 332433 | 1.20 | 1.43 | |
| Kabelklemme Div.typen, Cm9uby, G23ss | ||||
| 48 | 960266 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 49 | 984750 | |||
| Varistor Sb10v2 Für Gbr,europe,fin,nor,swe,den,au | ||||
| 50 | 332835 | 6.90 | 8.21 | |
| Kabelschuh Div.typen | ||||
| 51 | 311741 | 1.04 | 1.23 | |
| Kabelschuh (a) M3,5 (10st) Cj65v3 | ||||
| 52 | 960356 | 3.00 | 3.57 | |
| Verbinder 50091 (10st) Div.typen | ||||
| 53 | 959140 | 3.30 | 3.93 | |
| Erdungsklemme Dh22vd/dh20pb Cj120v/va | ||||
| 54 | 302488 | 1.04 | 1.23 | |
| Kabelknickschutz D10.2 Till 11.1982 For Aus | ||||
| 55 | 930026 | 3.00 | 3.57 | |
| Kabelknickschutz D8.2 | ||||
| 55 | 930487 | 2.25 | 2.68 | |
| Kabel G23ss (cord Armor D8.8) For Gbr (230v) | ||||
| 56 | 500450Z | 31.63 | 37.63 | |
| Kabel G13va (cord Armor D8.8) For Gbr (110v) | ||||
| 56 | 500461Z | 17.88 | 21.27 | |
| Schnur | ||||
| 56 | 500240Z | 13.18 | 15.68 | |
| Anschlusskabel (cord Armor D8.8) For Pan | ||||
| 56 | 500447Z | 6.60 | 7.85 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| 56 | 500247Z | 6.18 | 7.35 | |
| Schraube mit Flansch D4x12 (schwarz) | ||||
| 57 | 325083 | 1.65 | 1.96 | |
| Seitendeckel (a) | ||||
| 58 | 332418 | 3.15 | 3.75 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 59 | 332440 | |||
| Armatur Cj65v3 | ||||
| 59A | 338039 | 1.04 | 1.23 | |
| Verstellknopf | ||||
| 60 | 332421 | 3.15 | 3.75 | |
| Feder (c) Cj65va2/v2/cr10v/cj120v, Nr90aa | ||||
| 61 | 982454 | 1.04 | 1.23 | |
| Stahlkugel 5/32 (10 Stück) | ||||
| 62A | 335297 | 1.04 | 1.23 | |
| Plattenmutter | ||||
| 64 | 332425 | 1.20 | 1.43 | |
| Maschinenschraube M4x8 Selbsts. (schwarz) | ||||
| 65 | 315500 | 1.35 | 1.61 | |
| Gummiring (1) | ||||
| 66 | 321576 | 1.35 | 1.61 | |
| Grundplatte | ||||
| 67 | 321573 | 14.99 | 17.84 | |
| Grundplattenhalter Cj120v/va | ||||
| 68 | 321575 | 6.46 | 7.69 | |
| Grundplattenhalter Cj120v/va | ||||
| 68A | 339663 | 1.04 | 1.23 | |
| Inbusschraube M5x16 (10st), Nr90aa | ||||
| 69 | 949821 | 2.55 | 3.03 | |
| Zahnradset (alt 332445) | ||||
| 70 | 370721 | 17.74 | 21.11 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 879357 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 944458 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 332420 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 879336 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 879337 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 879338 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 879339 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 879340 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 879341 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 963400 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 321593 | |||
| METALLBODENPLATTE 145 MM LANG | ||||
| 609 | 321992 | 26.40 | 31.42 | |
| Kunststoff-Grundplatte 150mm lang | ||||
| 610 | 321993 | 12.15 | 14.46 | |
| Spezial Bolzen | ||||
| 611 | 321996 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 612 | 321591 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 613 | 325149 | |||
| Spanreißschutz Cj120va | ||||
| 614 | 321590 | 1.50 | 1.78 | |
