Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki CL10D2'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

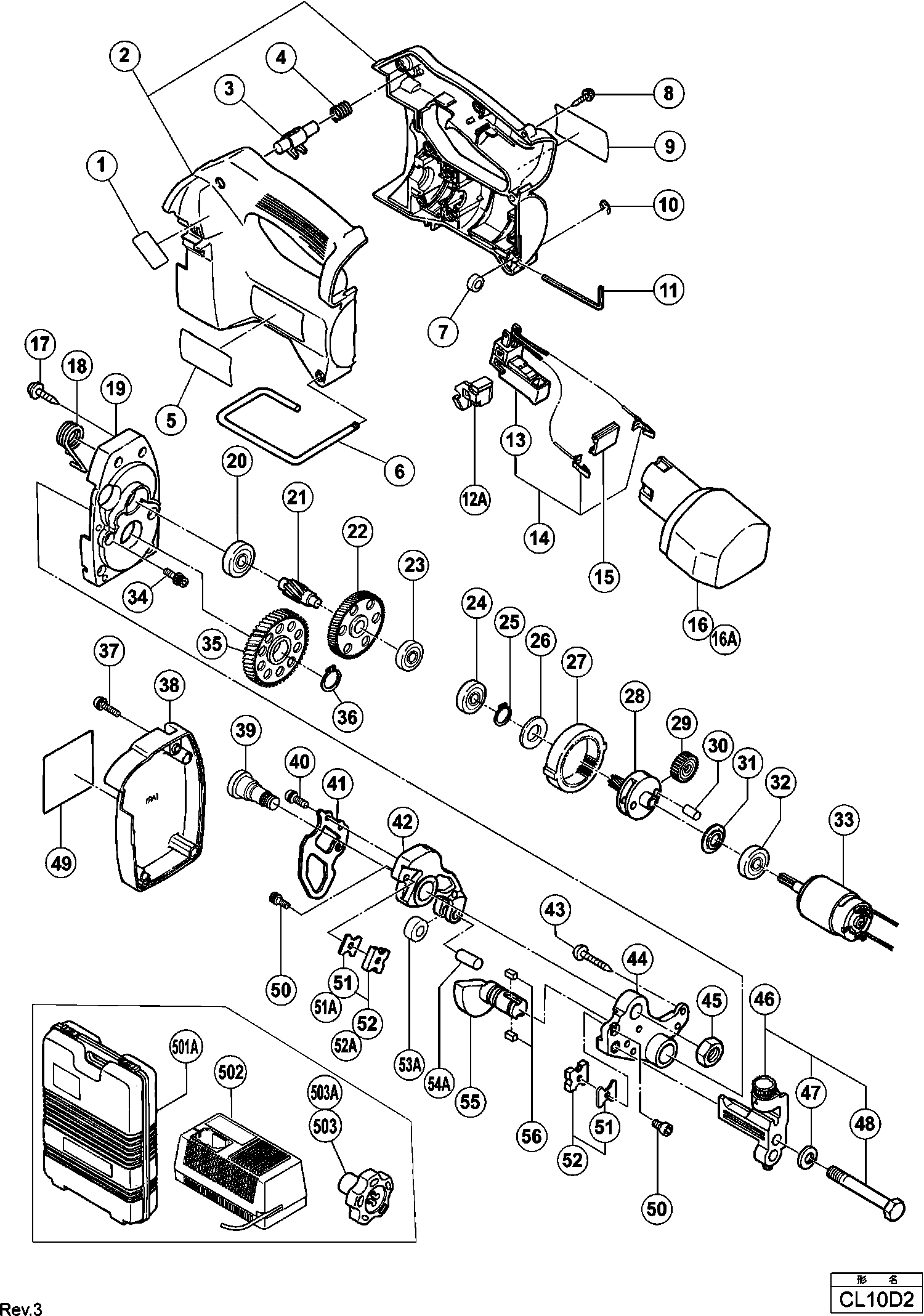

Zeichnungen der Hikoki CL10D2
Teileliste der Hikoki CL10D2
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse Cl10d2 Komplett | ||||
| 2 | 319416 | 64.21 | 76.41 | |
| Sperrtaste | ||||
| 3 | 307604 | 3.60 | 4.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 4 | 319773 | |||
| Metallhaken (Alt 307603) | ||||
| 6 | 319401 | 9.00 | 10.71 | |
| Schlüsselhalter Cl10d/vb13y Cl10sa/cl10d2/vb16y | ||||
| 7 | 307607 | 1.35 | 1.61 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 8 | 301653 | 1.04 | 1.23 | |
| Sicherungsring D4 (e-type) | ||||
| 10 | 968643 | 1.95 | 2.32 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 11 | 944458 | |||
| Schalterhalter | ||||
| 12A | 319839 | 4.80 | 5.71 | |
| Schalter Für Dh15d | ||||
| 13 | 303988 | 14.99 | 17.84 | |
| Schalter Cl10d2 + Kontakte | ||||
| 14 | 319414 | 55.41 | 65.94 | |
| Kontakthalter D10d/wh8dya/wh12dc Cl10d2 | ||||
| 15 | 991666 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 16A | 310378 | |||
| Schneidschraube D5x25 M.flansch (schwarz), C8fshe | ||||
| 17 | 305558 | 1.04 | 1.23 | |
| Rückholfeder Cl10d/cl10sa/cl10d2 | ||||
| 18 | 307624 | 4.80 | 5.71 | |
| Getriebegehaeuse | ||||
| 19 | 307622 | 46.75 | 55.63 | |
| Kugellager 629 Vvm | ||||
| 20 | 629VVM | 5.85 | 6.96 | |
| Drittes Ritzel Cl10sa/cl10d2 | ||||
| 21 | 319407 | 16.09 | 19.14 | |
| Zweites Zahnrad Cl10sa/cl10d2 | ||||
| 22 | 319406 | 46.75 | 55.63 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 23 | 608VVM | 5.70 | 6.78 | |
| Kugellager 609 Vvm | ||||
| 24 | 609VVM | 6.00 | 7.14 | |
| Sicherungsring D15 (10st) | ||||
| 25 | 939544 | 2.13 | 2.53 | |
| Ring | ||||
| 26 | 302714 | 1.05 | 1.25 | |
| Ringzahnrad Cl10d/cl10sa Cl10d2 | ||||
| 27 | 310254 | 6.45 | 7.68 | |
| Zweites Ritzel Cl10sa/cl10d2 | ||||
| 28 | 319405 | 64.21 | 76.41 | |
| Leerlaufzahnrad Cl10sa/cl10d2 | ||||
| 29 | 319404 | 6.45 | 7.68 | |
| Stift (1) | ||||
| 30 | 307609 | 8.25 | 9.82 | |
| Ring | ||||
| 31 | 307608 | 1.95 | 2.32 | |
| Kugellager 6001 Vv | ||||
| 32 | 6001VV | 6.60 | 7.85 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 33 | 319413 | |||
| Inbusschraube M5x12 | ||||
| 34 | 998471 | 1.05 | 1.25 | |
| Endzahnrad Cl10sa/cl10d2 | ||||
| 35 | 319393 | 35.06 | 41.72 | |
| Sicherungsring D18 (10 Stk) | ||||
| 36 | 939546 | 3.60 | 4.28 | |
| Kopfschraube M4x20 M.u-scheibe | ||||
| 37 | 307606 | 1.05 | 1.25 | |
| Abdeckung Cl10sa/cl10d2 | ||||
| 38 | 319838 | 14.10 | 16.78 | |
| Schraube (a) Cl10sa/cl10d2 | ||||
| 39 | 319396 | 28.05 | 33.38 | |
| Kopfschraube M4x12 M.federring Selbstsichernd | ||||
| 40 | 987203 | 1.05 | 1.25 | |
| Exzenter | ||||
| 41 | 319398 | 1.65 | 1.96 | |
| Träger (a) Cl10sa/cl10d2 | ||||
| 42 | 319397 | 142.86 | 170.01 | |
| Schneidschraube D5x35 | ||||
| 43 | 931875 | 1.05 | 1.25 | |
| Träger (b) Cl10sa/cl10d2 | ||||
| 44 | 319395 | 221.65 | 263.76 | |
| Mutter M12 | ||||
| 45 | 949574 | 3.00 | 3.57 | |
| Einstellung Cl10d/cl10sa Cl10d2 Includ.44,45 | ||||
| 46 | 309180 | 58.44 | 69.54 | |
| Federscheibe M10 (10st) | ||||
| 47 | 949458 | 1.05 | 1.25 | |
| Sechskantschraube W3/8x75 Cl10d Cl10sa/cl10d2 | ||||
| 48 | 309621 | 4.95 | 5.89 | |
| Spezialschraube M5x9 Cl10d/cl10sa Cl10d2 | ||||
| 50 | 998486 | 3.60 | 4.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 51 | 308779 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 51A | 308780 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 52 | 308564 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 52A | 308565 | |||
| Rolle (a) Cl 14dsl | ||||
| 53A | 327317 | 4.80 | 5.71 | |
| Roll Stift Cl 14dsl | ||||
| 54A | 327318 | 3.30 | 3.93 | |
| Exzenter | ||||
| 55 | 319394 | 84.56 | 100.63 | |
| Keil 5x5x10 Ct8fa/vb13y/cl10sa Cl10d2 | ||||
| 56 | 948015 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501A | 319774 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 308569 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503A | 308570 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 308563 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 309181 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 308565 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 308780 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 998479 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 308568 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 308570 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 308567 | |||
