Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki CR13VEYWSZ'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

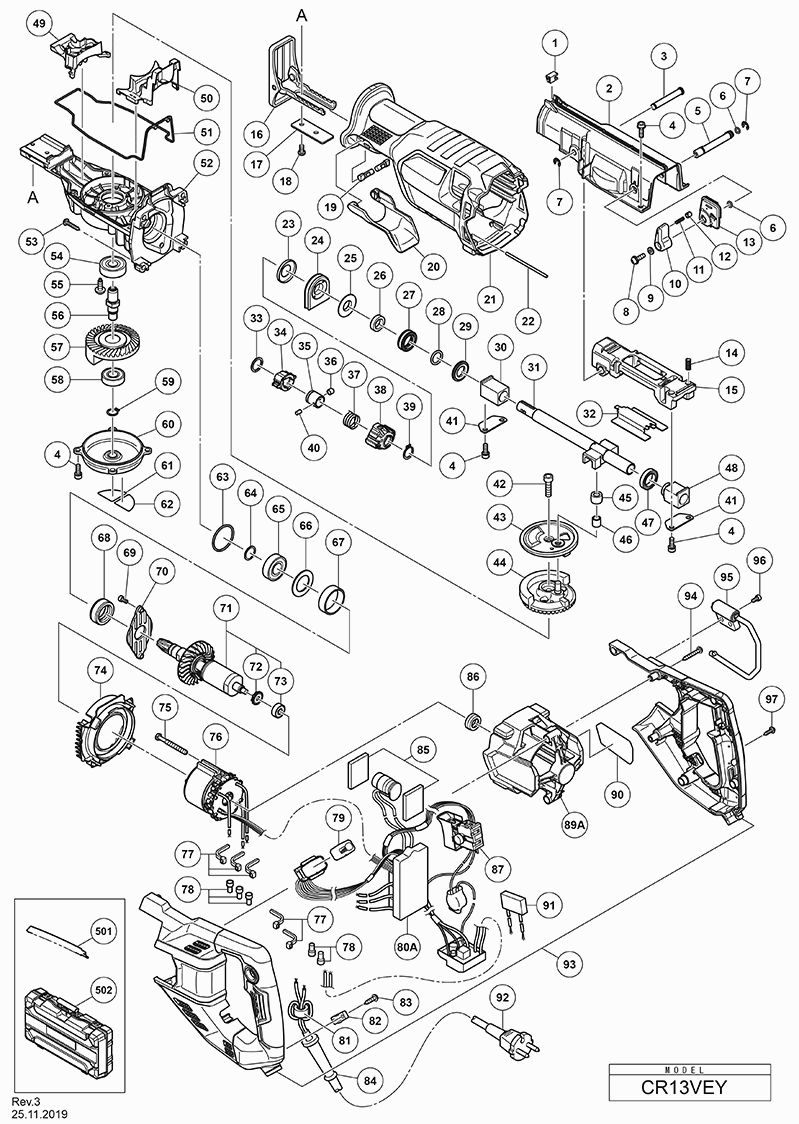

Zeichnungen der Hikoki CR13VEYWSZ
Teileliste der Hikoki CR13VEYWSZ
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| LED HALTER | ||||
| 1 | 375183 | 1.35 | 1.61 | |
| OBERDECKEL | ||||
| 2 | 373501 | 10.20 | 12.14 | |
| WELLE (A) | ||||
| 3 | 375184 | 3.00 | 3.57 | |
| Inbusschraube M5x16 M.federring | ||||
| 4 | 305574 | 1.05 | 1.25 | |
| WECHSELWELLE (ALT 373497) | ||||
| 5 | 375185 | 5.10 | 6.07 | |
| O-ring (s-5) Nc65a | ||||
| 6 | 872822 | 3.00 | 3.57 | |
| Sicherungsring (e-typ) D6 C10fca/c10ra/nv65ad, Nr | ||||
| 7 | 955479 | 1.05 | 1.25 | |
| Kopfschraube M4x12 M.federring Selbstsichernd | ||||
| 8 | 307127 | 1.05 | 1.25 | |
| Bolzenscheibe M4 (schwarz) für 220v-240v | ||||
| 9 | 323210 | 1.05 | 1.25 | |
| ÄNDERUNGSKNOPF | ||||
| 10 | 373503 | 1.04 | 1.23 | |
| Feder (b) | ||||
| 11 | 373499 | 1.04 | 1.23 | |
| FEDERKAPPE | ||||
| 12 | 373500 | 1.04 | 1.23 | |
| HEBELPLATTE | ||||
| 13 | 373508 | 1.04 | 1.23 | |
| Feder (a) | ||||
| 14 | 373490 | 1.04 | 1.23 | |
| KOLBENHALTER | ||||
| 15 | 373487 | 8.25 | 9.82 | |
| Grundkoerper | ||||
| 16 | 371382 | 4.05 | 4.82 | |
| Grundplatte (1) | ||||
| 17 | 371383 | 1.04 | 1.23 | |
| Bolzen M5X12 | ||||
| 18 | 332662 | 3.45 | 4.11 | |
| Basishebelschaft (alt 373502) | ||||
| 19 | 375186 | 2.70 | 3.21 | |
| BASISHEBEL | ||||
| 20 | 373504 | 1.04 | 1.23 | |
| Vorderer Deckel | ||||
| 21 | 373506 | 14.58 | 17.34 | |
| Einstellstift | ||||
| 22 | 375187 | 1.35 | 1.61 | |
| Dichtungsscheibe | ||||
| 23 | 373477 | 1.04 | 1.23 | |
| STAUBDICHTUNG | ||||
| 24 | 373478 | 1.65 | 1.96 | |
| HÜLSENPLATTE | ||||
| 25 | 373479 | 1.04 | 1.23 | |
| FILZUNTERLEGSCHEIBE | ||||
| 26 | 373480 | 1.04 | 1.23 | |
| DICHTHÜLSE (A) | ||||
| 27 | 373481 | 1.05 | 1.25 | |
| O-Ring | ||||
| 28 | 373482 | 1.04 | 1.23 | |
| DICHTHÜLSE (B) | ||||
| 29 | 373483 | 1.04 | 1.23 | |
| Metall (A) | ||||
| 30 | 375189 | 2.40 | 2.86 | |
| KOLBEN | ||||
| 31 | 373486 | 34.38 | 40.91 | |
| PLATTE (A) | ||||
| 32 | 373489 | 1.04 | 1.23 | |
| Spiralförmiger Sicherungsring D16 | ||||
| 33 | 371368 | 1.04 | 1.23 | |
| Klingenhalter | ||||
| 34 | 373475 | 6.60 | 7.85 | |
| HUELSE/NICHT ROSTENDER STAHL/EL.WERKZEUG | ||||
| 35 | 375190 | 4.95 | 5.89 | |
| Haltebolzen (A) | ||||
| 36 | 374951 | 1.04 | 1.23 | |
| Klinge Feder | ||||
| 37 | 371379 | 1.04 | 1.23 | |
| ABDECKUNG FÜR KLINGENHALTER | ||||
| 38 | 373476 | 1.04 | 1.23 | |
| Sicherungsring für D13 Welle | ||||
| 39 | 371367 | 1.04 | 1.23 | |
| Stift (1) | ||||
| 40 | 371380 | 1.04 | 1.23 | |
| METALLPLATTE | ||||
| 41 | 373491 | 1.04 | 1.23 | |
| Dichtungsverriegelungs-Sechskantkopfschraube M6x20 | ||||
| 42 | 371991 | 1.04 | 1.23 | |
| ORBITALFÜHRUNG | ||||
| 43 | 373492 | 5.55 | 6.60 | |
| ZAHNRAD | ||||
| 44 | 373494 | 16.09 | 19.14 | |
| Basishebelschaft (alt 373502) | ||||
| 45 | 375191 | 4.20 | 5.00 | |
| NADELLAGER | ||||
| 46 | 373959 | 5.55 | 6.60 | |
| KUGELLAGER 6803 | ||||
| 47 | 6803BB | 12.30 | 14.64 | |
| METALL (A) | ||||
| 48 | 373485 | 1.65 | 1.96 | |
| Schmierer (F) | ||||
| 49 | 374952 | 1.04 | 1.23 | |
| Schmierer (R) | ||||
| 50 | 374953 | 1.04 | 1.23 | |
| Verpackung | ||||
| 51 | 373498 | 1.50 | 1.78 | |
| Getriebedeckel | ||||
| 52 | 375192 | 19.39 | 23.07 | |
| Schneidschraube D5x30 M.flansch Dh50mr | ||||
| 53 | 328707 | 1.05 | 1.25 | |
| Kugellager 6201 Vv | ||||
| 54 | 6201VV | 6.45 | 7.68 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 55 | 301936 | |||
| SPINDEL | ||||
| 56 | 375193 | 5.55 | 6.60 | |
| Gegenzahnrad | ||||
| 57 | 375194 | 13.05 | 15.53 | |
| Kugellager 6001 Vv | ||||
| 58 | 6001VV | 6.60 | 7.85 | |
| Sicherungsring D12 (10st), G23ss | ||||
| 59 | 939542 | 1.50 | 1.78 | |
| UNTERABDECKUNG | ||||
| 60 | 373510 | 4.95 | 5.89 | |
| O-RING (INNENDURCHMESSER 31,5) | ||||
| 63 | 373527 | 1.04 | 1.23 | |
| HALTERING D15 NEU | ||||
| 64 | 375195 | 1.04 | 1.23 | |
| Kugellager 6002 Vv C7mfa | ||||
| 65 | 6002VV | 7.35 | 8.75 | |
| UNTERLEGSCHEIBE D34.8 | ||||
| 66 | 373511 | 1.04 | 1.23 | |
| BUCHSE (ALT 373512) | ||||
| 67 | 375196 | 2.10 | 2.50 | |
| DÄMPFER | ||||
| 68 | 373513 | 1.04 | 1.23 | |
| Inbusschraube M5x8 (10st) | ||||
| 69 | 949818 | 2.40 | 2.86 | |
| LAGERDECKEL | ||||
| 70 | 373514 | 1.05 | 1.25 | |
| ROTOR ASS'Y NEU | ||||
| 71 | 361114 | 39.74 | 47.29 | |
| STAUBDICHTUNG (606) | ||||
| 72 | 373515 | 1.04 | 1.23 | |
| Kugellager 606zzm, C8fse | ||||
| 73 | 606ZZM | 15.40 | 18.33 | |
| Lüfterführung | ||||
| 74 | 373517 | 1.05 | 1.25 | |
| Sechskantschneidschraube D4x45 | ||||
| 75 | 981824 | 1.05 | 1.25 | |
| STATOR SENSOR PCB | ||||
| 76 | 341037 | 42.76 | 50.89 | |
| Kabelklemme Cl10sa, Cg18dal, Cg18dl | ||||
| 77 | 313505 | 1.05 | 1.25 | |
| Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | ||||
| 78 | 959141 | 3.75 | 4.46 | |
| Plattenschild | ||||
| 79 | 374950 | 1.04 | 1.23 | |
| STEUERSCHALTER BEDIENEINHEIT 220-240 VOLT | ||||
| 80 | 375199 | 161.15 | 191.77 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 80A | 375992 | |||
| Schrumpfschlauch | ||||
| 81 | 334379 | 4.65 | 5.53 | |
| Kabelklemme Div.typen, Cm9uby, G23ss | ||||
| 82 | 960266 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 83 | 984750 | |||
| Kabelknickschutz D8.8 Div.typen, Cm5sb | ||||
| 84 | 380090 | 1.04 | 1.24 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| 84 | 938051 | 1.04 | 1.23 | |
| Puffer (b) Dh24pb2 | ||||
| 85 | 322823 | 1.65 | 1.96 | |
| GUMMIBUCHSE | ||||
| 86 | 373516 | 1.04 | 1.23 | |
| SCHALTER | ||||
| 87 | 374948 | 19.80 | 23.56 | |
| Motorgehaeuse/Kunststoff/Winkelschleifer | ||||
| 89A | 373519 | 5.70 | 6.78 | |
| Kondensator C6u-c13u u.a., C 8fshe | ||||
| 91 | 930039 | 1.95 | 2.32 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 92 | 500435Z | |||
| Handgriff Set (a+b) | ||||
| 93 | 374949 | 14.99 | 17.84 | |
| Schneidschraube D4x30 M.flansch (schwarz) | ||||
| 94 | 305490 | 1.04 | 1.23 | |
| Haken (1) | ||||
| 95 | 375200 | 14.58 | 17.34 | |
| Dichtungsverriegelungs-Sechskantkopfschraube M5x10 | ||||
| 96 | 371992 | 1.04 | 1.23 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 97 | 301653 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 375202 | |||
