Zeichnungen der Hikoki CS25EC

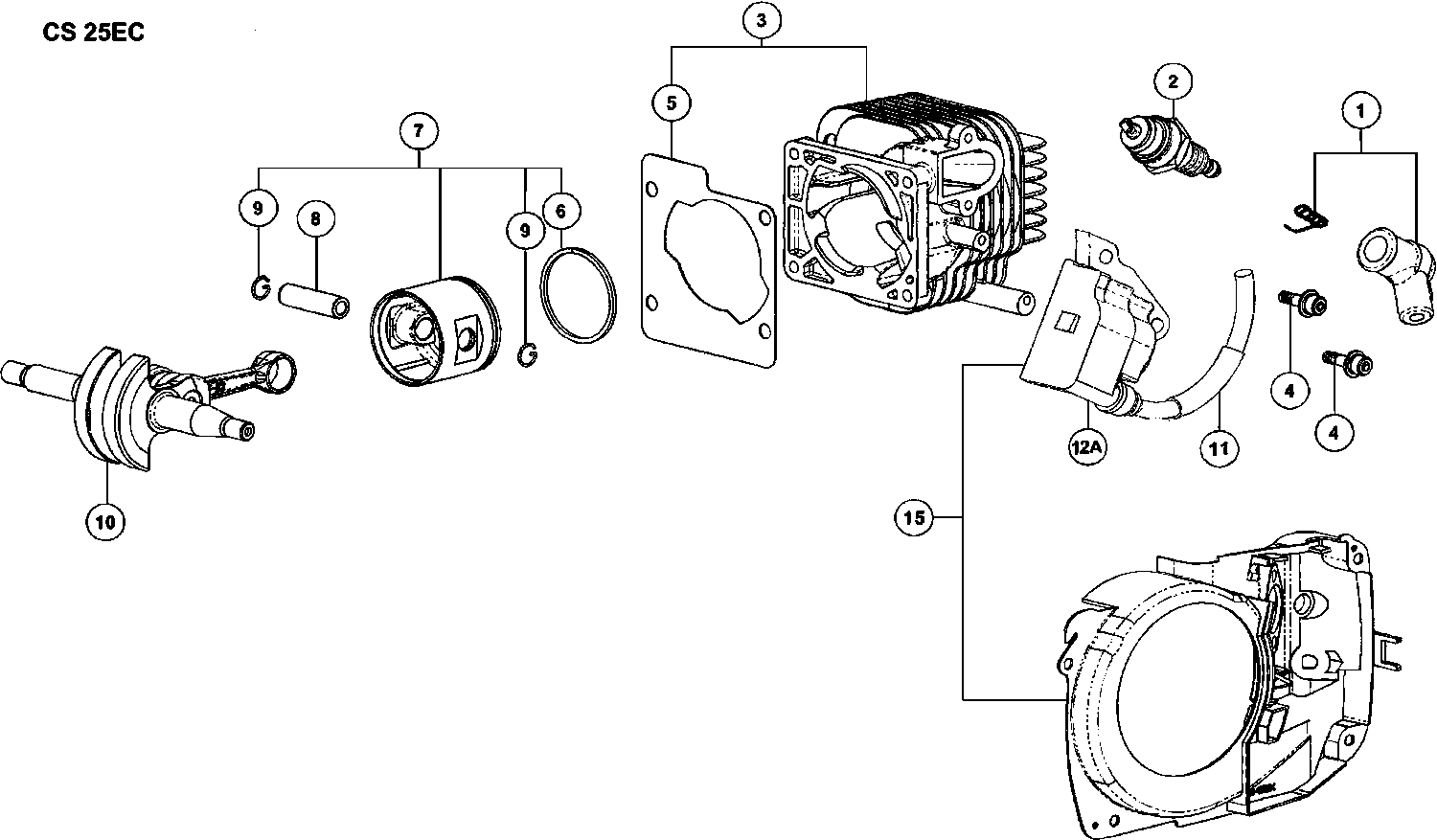

Teilezeichnung 1

Teileliste der Hikoki CS25EC

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Zündkerzenkappe kpl. alte Art.nr. 157-01570-90 Ti
1 6687468 2.31 2.75

Bougie (oud 6685086)
2 6699319 8.91 10.61

Zylinder-set alte Art.nr. 001-01762-90
3 6685461 50.21 59.75

Sechskantbolzen Cg24ekb alte Art.nr. 994-63040-15
4 6684682 2.15 2.56

Zylinderdichtung alte Art.nr. 017-01761-20
5 6685726 1.15 1.37

Kolbenring
6 6686119 4.45 5.30

Kolben Set alte Art.nr. 030-01760-90
7 6685881 20.11 23.93

Kolbenstift Cg24ekb
8 6684591 4.29 5.10

Kolbenstift Cg24ekb
9 6684590 2.15 2.56

Kurbelwelle kpl. alte Art.nr. 046-01761-80
10 6686173 54.30 64.62

Isolierröhre f. Kabel alte Art.nr. 755-32050-20 T
11 6692900 1.15 1.37

Ignition Coil Ass'y (old 6687668)
12A 6601174 25.41 30.24

Ignition Coil Set Pn
15 6601179 46.29 55.08

Unterlegscheibe
20 6685098 1.15 1.37

Unterlegscheibe
20 6685099 1.15 1.37

Zwischenlegering 0.4 alte Art.nr. 071-04063-25
20 6686475 1.15 1.37

Mutter f. Schwungrad
21 6685104 1.15 1.37

Ring
22 6685103 1.15 1.37

Magnetzünder Rotor kpl
23 6687378 24.20 28.80

Startersperre alte Art.nr. 788-01761-20
24 6693305 1.15 1.37

Startersperre
25 6685105 1.15 1.37

D4eretainingringnew
26 6685101 1.15 1.37

Clip 4.5 alte Art.nr.680-00102-20
27 6692304 1.15 1.37

Kraftstoffleitung 2.5x4.5x175 alte Art.nr.700-525
28 6692412 2.31 2.75

Isolierte Röhre Cg24ekb
29 6684597 2.15 2.56

Sechskantbolzen 5x16 alte Art.nr. 990-51050-163
30A 6695046 1.15 1.37

Sechskantbolzen 5x16 alte Art.nr. 990-51050-163
30 6695046 1.15 1.37

Ring
31 6685226 1.15 1.37

Sechskantbolzen 5x30 alte Art.nr. 990-51050-303 S
32 6695052 1.15 1.37

Flanschmutter 5 alte Art.nr. 991-82050-001 Since
33 6695169 1.15 1.37

Kurbelgehäuse kpl.
34 6686526 60.35 71.82

Öldichtung Cg24ekb
35 6684607 4.29 5.10

Dichtung f. Kurbelgehäuse alte Art.nr. 090-01761-
36 6686703 1.15 1.37

Kugellager Cg24ekb
37 6684608 3.80 4.52

Nicht mehr lieferbar
38 6685095

Sechskantbolzen 5x22/ws alte Art.nr. 994-64050-22
39 6695514 1.15 1.37

Luft Deflektor
50 6687328 7.26 8.64

Röhrenhalterdichtung alte Art.nr.581-72000-20
51 6691466 1.15 1.37

Ansaugkrümmerdichtung
52 6689872 1.15 1.37

Abstandshalter f. Ansaugkrümmer
53 6689819 1.15 1.37

Ansaugkrümmer kpl.
54 6689788 5.94 7.07

Vergaser Fixier Platte
55 6689997 2.31 2.75

Nicht mehr lieferbar
56 6690811

Haltegummi f. Drosselgestänge alte Art.-nr.707-32
57 6692587 1.15 1.37

Drosselknopf alte Art.-nr.704-72000-80
58 6692515 3.30 3.93

Vergaser Aufnahmeplatte
59 6690679 2.31 2.75

Justierkappe alte Art.nr. 190-72011-21
60 6687960 2.31 2.75

Gummidichtring, Leerlauf
61 6687980 1.15 1.37

U-mutter 5
62 6695157 1.15 1.37

Sechskantbolzen 4x10s alte Art.nr. 6695484
63 6695484 1.15 1.37

kleine Unterlegscheibe Rb24e
64 6684864 2.15 2.56

Schraube 5x45 alte Art.nr. 990-11050-451
65 6694908 1.15 1.37

Röhrenschutz
70 6685247 2.31 2.75

Clipd6new
71 6685198 1.15 1.37

Ring
72 6684661 2.15 2.56

Ölfilter alte Art.nr.487-32712-20
73 6690919 1.15 1.37

Ölfilter
74 6685249 2.31 2.75

Nicht mehr lieferbar
75 6685246

Pumpenfixierplatte alte Art.nr.638-72000-20
76 6692126 1.15 1.37

Hauptpumpe
77 6685139 5.94 7.07

Kraftstoffleitung alte Art.nr.700-52545-26
78 6692413 2.31 2.75

Kraftstoffleitung 2.5x4.5x140 alte Art.-nr.700-02
79 6692350 1.15 1.37

Kraftstoff-einfülltülle alte Art.nr.701-72000-20
80 6692422 1.15 1.37

Pumpenfilter
81 6685199 4.45 5.30

Nicht mehr lieferbar
82 6691286

Stoppschalter kpl.162-01761-
83 6687504 7.59 9.03

Tankkappe
84 6685180 3.30 3.93

Tankkappen Verpackung
85 6685179 1.15 1.37

Kopfschraubenbolzen
86 6685136 1.15 1.37

Motorgehäuse kpl. alte Art.nr.560-72010-90
87 6691368 26.16 31.13

Entlüftungsventil
88 6685173 2.31 2.75

Entlüftung alte Art.nr.629-01761-90
89 6692086 8.58 10.20

Motorgehäuse Abdeckung alte Art.nr.563-72000-20
90 6691380 1.15 1.37

Oil Tank Cap Ass'y (old 6685178)
91 6697756 3.80 4.52

OIL TANK CAP PACKING (OLD 6685177)
92 6697888 1.04 1.23

Seilzugstarter alter Art.nr.756-01761-90
100 6692912 26.16 31.13

SET SCREW (OLD 839-03045-20)
101 6684679 2.15 2.56

Dämpfungsfeder Since H081351
102 6685183 4.45 5.30

STARTER PULLEY (OLD 774-01761-20)
103 6685184 4.95 5.89

Seil Since H081351
104 6685186 2.31 2.75

SPRING CASE ASS'Y (OLD 778-01761-90)
105 6685185 9.24 10.99

Starter Griff
106 6685188 2.31 2.75

Lüftergehäuse
107 6686953 22.24 26.46

Schneidschraube Till C026900
108 6685191 1.15 1.37

Nockenscheibe alte Art.nr.759-01761-20
109 6692936 3.30 3.93

Platte
110 6685189 1.15 1.37

Filter Element
111 6690065 2.31 2.75

Filterabdeckung
112 6686315 3.30 3.93

Filterknopf
113 6685228 2.31 2.75

Vergaser Set Wt-797a
120 6690651 94.38 112.31

Schutzsieb Cg24ekb
121 6684700 4.29 5.10

Pumpengehäuse alte Art.nr.575-25329-80
122 6691438 13.20 15.71

Schraube
123 6685210 1.15 1.37

Pumpendichtung
124 6685212 2.31 2.75

Pumpen Membrane
125 6685213 4.45 5.30

Kontrollhebel
126 6685217 3.30 3.93

Gelenkwellenset
127 6685218 2.31 2.75

Ventilfeder
128 6690873 4.45 5.30

Gelenkwelle
129 6685219 1.15 1.37

Membranabdeckung
130 6685222 4.45 5.30

Dosiermembrane alte Art.nr474-25001-80. Till B027
131 6690827 11.71 13.94

Membran Verpackung
132 6685220 2.31 2.75

Nadelventil alte Art.nr. 603-25012-20
133 6685215 5.28 6.28

Leerlauf Justierfede
134 6690766 2.31 2.75

Leerlauf Justierschraube
135 6690736 3.30 3.93

Schraube
136 6685223 1.15 1.37

Schneidschraube
150 6685152 1.15 1.37

Abdeckung f. Ölpumpe alte Art.nr. 097-72000-20
151 6686765 2.31 2.75

Ölleitung
152 6685150 2.31 2.75

Antriebsschaft alte Art.nr. 084-72000-20
153 6685151 9.24 10.99

Schwamm, Belüftung alte Art.nr.567-01761-20
154 6691401 1.15 1.37

Ölpumpengehäuse
155 6685135 19.06 22.68

Getriebepumpe
156 6685132 11.71 13.94

Getriebepumpenschraube
157 6685131 1.15 1.37

Ölpumpenjustierer
158 6685130 1.15 1.37

Ölpumpe
159 6685134 13.20 15.71

Justierfeder
160 6685129 1.15 1.37

Ring
161 6685070 1.15 1.37

Ölpumpenjustierer
162 6685128 1.15 1.37

Maschinenschraube
163 6685133 1.15 1.37

Auspuffdämpfer-set alte Art.nr.704-01761-90
164 6692450 18.60 22.13

Öljustierdichtung alte Art.nr.488-72000-20
165 6690959 1.15 1.37

Ring
166 6685149 1.15 1.37

Schalldämpferdichtung alte Art.-nr.737-01700-20
167 6692734 1.15 1.37

Sechskantbolzen 5x40 alte Art.nr. 990-51050-403
168 6695054 1.15 1.37

Ring
169 6684661 2.15 2.56

Benzinleitung Till G086250
170 6685154 1.15 1.37

Kettenfänger
171 6685155 1.15 1.37

Schalldämpferabdeckung alte Art.-nr.737-72010-20
172 6692753 4.95 5.89

Schneidschraube
173 6685152 1.15 1.37

Schneidschraube Since C026901 Till F024130
174 6685275 1.15 1.37

Führungsblech alte Art.nr. 461-72000-21
175 6696077 3.30 3.93

Schneidschraube
176 6685161 1.15 1.37

Klemmmutter f. Kette alte Art.nr. 121-32530-20 Ti
200 6685166 2.31 2.75

Kupplung kpl.
201 6688560 14.38 17.11

Nadellager alte Art.nr. 999-62101-301
202 6685143 4.45 5.30

Kupplungsgehäuse kpl. alte Art.nr. 310-72000-80
203 6689036 15.73 18.71

Kupplungsgehäuse kpl. alte Art.nr. 310-72001-80
203 6689037 15.88 18.89

Ring
204 6689635 3.30 3.93

Nicht mehr lieferbar
205 6689641

Schneidschraube
207 6685161 1.15 1.37

Führungsplatte B
208 6690765 2.31 2.75

Spannungsabstimmungsbolzen
209 6687074 7.10 8.45

Getriebe
210 6685168 2.31 2.75

Handschutz schwer alte Art.nr. 808-72000-20
211 6693485 2.31 2.75

Kurbelwellenmanschette alte Art.nr.511-72000-20
212 6691198 2.31 2.75

Sechskantmutter M4
213 6685069 1.15 1.37

Ring
214 6685068 1.15 1.37

Seitenverkleidung kmpl. alte Art.nr. 040-72000-90
215 6686112 56.26 66.95

Bremsgriff
216 6689677 5.78 6.87

Bremseisenabdeckung
217 6689713 2.31 2.75

Bremsfeder
218 6689707 2.31 2.75

Bremsunterstützung
219 6685119 4.45 5.30

Nadelroller
220 6685141 1.15 1.37

Bremseisenabdeckung
221 6685388 4.05 4.82

Bremsband
222 6689729 7.10 8.45

Filter Fixier Mansch
223 6690805 1.15 1.37

Hülse alte Art.nr. 031-32901-20
224 6685120 1.15 1.37

Nicht mehr lieferbar
225 6686049

Bremshebelfeder
226 6685122 2.31 2.75

Schneidschraube
227 6685148 1.15 1.37

Blechschraube 5x35 alte Art.nr. 990-73050-354
250 6695107 1.15 1.37

Filter Fixier Mansch
251 6690805 1.15 1.37

Blechschraube 5x40 alte Art.nr. 990-73050-404
252 6695108 1.15 1.37

Dämpfer Manschette A
253 6688480 1.15 1.37

Dämpfer A
254 6688117 1.15 1.37

Schneidschraube Since C026901 Till F024130
255 6685275 1.15 1.37

Schneidschraube
256 6685074 1.15 1.37

Rück Griff B kompl. alte Art.nr. 011-72000-20
257 6685653 4.45 5.30

Sicherheitshebel
258 6688363 1.15 1.37

Drosselklappenhebel
259 6686395 2.31 2.75

Drosselklappenfeder alte Art.nr. 061-32710-20
260 6686416 2.31 2.75

Handgriff A alte Art.nr. 010-72000-20
261 6685628 4.45 5.30

Schneidschraube
262 6685148 1.15 1.37

Frontgriff
263 6688088 6.60 7.85

Nicht mehr lieferbar
264 6693875

Dämpfer kpl.
265 6688262 4.45 5.30

Kombischlüssel 10/19 alte Art.nr. 013-29323-50
501 6685257 3.30 3.93

Kettenabdeckung 10 alte Art.nr. 941-32333-20
502 6694796 6.28 7.47

x50 Minus Treibrad Since B027901
503 6686632 3.06 3.64

Nicht mehr lieferbar
504 6687102

Nicht mehr lieferbar
505 6686880

Nicht mehr lieferbar
506 6697853

Nicht mehr lieferbar
507 6686879

Typenschild alte Art.nr.906-72005-20 For (sc)
601 6694394 1.15 1.37

Typenschild alte Art.nr.906-72004-20 For (s)
602 6694393 1.15 1.37

Starter Markierung alte Art.nr. 915-07182-20
603 6694471 1.15 1.37
