Hikoki CS27EPA Zeichnungen und Teile

Suche nach Teilen:
Hikoki
Genaue Typennummer:
CS27EPA

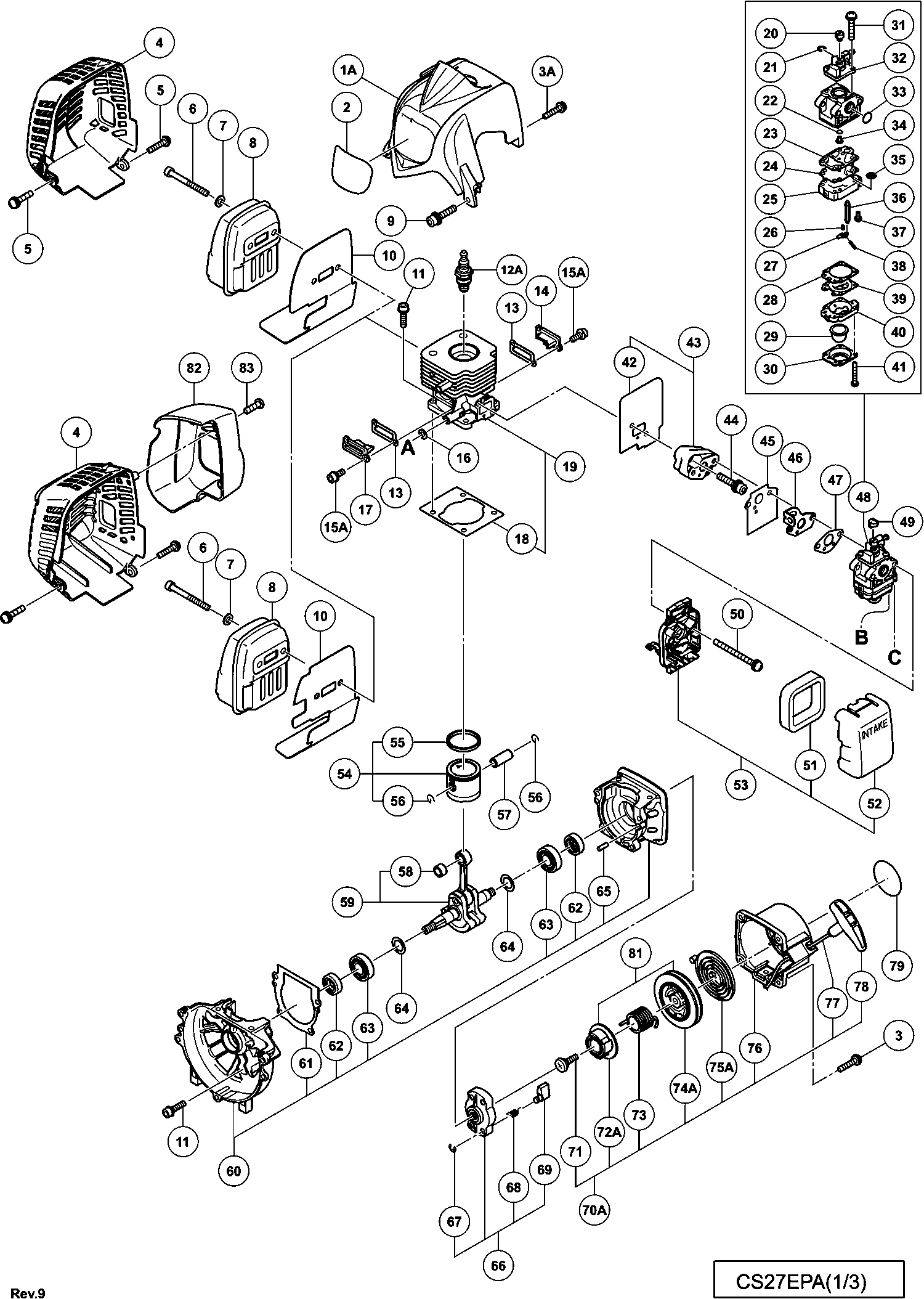

Zeichnungen der HIKOKI CS27EPA

Teileliste der HIKOKI CS27EPA

Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
Cilinder Afdekkap
1A6697921Cilinder Afdekkap€ 5.66
Screw M4 (black)
3A6699780Screw M4 (black)€ 0.96
Muffler Cover Since 11 2013 (old 6698494)
46600336Muffler Cover Since 11 2013 (old 6698494)€ 5.99
Knaldemper Afdekkap
46698493Knaldemper Afdekkap€ 3.90
Schraube 5x16/ps alte Art.nr. 994-15050-162
56695386Schraube 5x16/ps alte Art.nr. 994-15050-162€ 1.07
Sechskantbolzen Cg24ekb
66684638Sechskantbolzen Cg24ekb€ 2.00
Sechskantbolzen 6x65 alte Art.nr. 990-51060-653
66695067Sechskantbolzen 6x65 alte Art.nr. 990-51060-653€ 1.07
Ring
76684639Ring€ 2.00
Uitlaat (b)
86600461Uitlaat (b)€ 6.96
Uitlaat
86698477Uitlaat€ 11.00
Seal Lock Hex. Socket Hd. Bolt M5x30
96698950Seal Lock Hex. Socket Hd. Bolt M5x30€ 1.11
Hitteschild
106600324Hitteschild€ 1.25
Sechskantbolzen 5x20s alte Art.nr. 994-61050-205
116695491Sechskantbolzen 5x20s alte Art.nr. 994-61050-205€ 1.07
Bougie Bmr7a
12A6699316Bougie Bmr7a€ 8.27
Bougie (oud 6685052)
12A6699322Bougie (oud 6685052)€ 2.30
Cover Packing
136697684Cover Packing€ 0.96
Uitlaatgas Ventiel Deksel (a)
146698484Uitlaatgas Ventiel Deksel (a)€ 1.95
Sechskantbolzen Cg24ekb
15A6684595Sechskantbolzen Cg24ekb€ 2.00
Unterlegscheibe Cg24ekb
166684600Unterlegscheibe Cg24ekb€ 2.00
Uitlaatgas Ventiel Deksel (b)
176698485Uitlaatgas Ventiel Deksel (b)€ 1.95
Cilinder Pakking
186697681Cilinder Pakking€ 0.96
Cylinder Set Pn
196697679Cylinder Set Pn€ 31.16
Spannschloss Cg24ekb alte Art.nr. 539-25120-20
206684697Spannschloss Cg24ekb alte Art.nr. 539-25120-20€ 5.97
Anschlagring Cg24ekb alte Art.nr. 489-25100-20
216684696Anschlagring Cg24ekb alte Art.nr. 489-25100-20€ 2.00
O-RING (OUD 550-25100-20)
226684695O-RING (OUD 550-25100-20)€ 3.98
Pumpendichtung Cg24ekb alte Art.nr. 577-25292-20
236684692Pumpendichtung Cg24ekb alte Art.nr. 577-25292-20€ 27.09
Membranabdeckung Cg24ekb alte Art.nr.576-25100-20
246684693Membranabdeckung Cg24ekb alte Art.nr.576-25100-20€ 7.96
Pump Body
256699942Pump Body€ 13.34
Metal Hebel Federwaage
266696323Metal Hebel Federwaage€ 4.29
Kontrollhebel
276685217Kontrollhebel€ 3.06
Membrandichtung Cg24ekb alte Art.nr.475-25153-20
286684691Membrandichtung Cg24ekb alte Art.nr.475-25153-20€ 7.96
Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20
296684689Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20€ 5.97
Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2
306684688Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2€ 7.96
Drosselschrauben Set Cg24ekb alte Art.nr. 548-251
316684698Drosselschrauben Set Cg24ekb alte Art.nr. 548-251€ 3.98
Drosselventil Till B023800
326684883Drosselventil Till B023800€ 17.40
Nicht mehr lieferbar
336695670Nicht mehr lieferbar
Main Jet #32
346699943Main Jet #32€ 4.74
Schutzsieb Cg24ekb
356684700Schutzsieb Cg24ekb€ 3.98
Nadelventil alte Art.nr. 603-25012-20
366685215Nadelventil alte Art.nr. 603-25012-20€ 4.90
Nicht mehr lieferbar
376691305Nicht mehr lieferbar
Gelenkwelle
386685219Gelenkwelle€ 1.07
Dosiermembrane Cg24ekb alte Art.nr. 474-25601-20
396684690Dosiermembrane Cg24ekb alte Art.nr. 474-25601-20€ 16.70
Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8
406684687Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8€ 15.16
Stellschraube Cg24ekb alte Art.nr. 548-25151-20
416684699Stellschraube Cg24ekb alte Art.nr. 548-25151-20€ 2.00
Intake Packing
426697691Intake Packing€ 0.96
Carburetor Insulator Set Pn
436698954Carburetor Insulator Set Pn€ 4.13
Seal Lock Hex. Socket Bolt M5x25 (w/washers)
446698844Seal Lock Hex. Socket Bolt M5x25 (w/washers)€ 1.11
Vergaserdichtung Cg24ekb
456684616Vergaserdichtung Cg24ekb€ 2.00
Drosselklappenfixierdraht Cg24ekb
466684629Drosselklappenfixierdraht Cg24ekb€ 3.98
CARBURETOR GASKET (OLD 402-0602K-21/6689836)
476684615CARBURETOR GASKET (OLD 402-0602K-21/6689836)€ 2.00
Carburetor Ass'y
486698960Carburetor Ass'y€ 37.34
Nicht mehr lieferbar
496684628Nicht mehr lieferbar
Schraube 5x60/ws alte Art.nr. 994-16050-601 Till
506695431Schraube 5x60/ws alte Art.nr. 994-16050-601 Till€ 1.07
Filter Element
516690347Filter Element€ 4.13
Luftfilterkappe
526690139Luftfilterkappe€ 4.13
Luftfilter
536698961Luftfilter€ 5.06
Piston Set Pn
546697683Piston Set Pn€ 10.25
Kolbenring alte Art.nr. 041-01700-20
556686121Kolbenring alte Art.nr. 041-01700-20€ 4.13
Kolbenstift Cg24ekb
566684590Kolbenstift Cg24ekb€ 2.00
Kolbenstift Cg24ekb
576684591Kolbenstift Cg24ekb€ 3.98
Nadellager Hk0810b alte Art.nr. 999-62081-277
586695590Nadellager Hk0810b alte Art.nr. 999-62081-277€ 3.06
Crank Shaft Ass'y
596698969Crank Shaft Ass'y€ 20.21
Crank Case Ass'y
606697687Crank Case Ass'y€ 23.30
Crank Case Packing
616697688Crank Case Packing€ 0.96
Öldichtung Cg24ekb
626684607Öldichtung Cg24ekb€ 3.98
Kugellager Cg24ekb
636684608Kugellager Cg24ekb€ 3.53
Crank Shaft Washer
646697685Crank Shaft Washer€ 0.96
Drückstift 4x12 alte Art.nr. 999-05041-203
656695521Drückstift 4x12 alte Art.nr. 999-05041-203€ 1.07
Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90
666684681Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90€ 12.25
D4eretainingringnew
676685101D4eretainingringnew€ 1.07
Feder f. Startersperre Cg24ekb
686684684Feder f. Startersperre Cg24ekb€ 3.98
Startersperre Cg24ekb alte Art.nr.788-0651h-20
696684685Startersperre Cg24ekb alte Art.nr.788-0651h-20€ 3.98
Nicht mehr lieferbar
70A6699995Nicht mehr lieferbar
SET SCREW (OLD 839-03045-20)
716684679SET SCREW (OLD 839-03045-20)€ 2.00
Cam Plate
72A6699996Cam Plate€ 2.37
Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20
736684677Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20€ 7.96
Starter Rope Reel
74A6699997Starter Rope Reel€ 7.81
Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti
75A6684675Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti€ 10.72
Seilzugstarter Gehäuse Cg24ekb For (s) Type Since
766684673Seilzugstarter Gehäuse Cg24ekb For (s) Type Since€ 17.69
Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo
786684680Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo€ 2.00
Cam Plate Ass'y
816699691Cam Plate Ass'y€ 5.66
Muffler Rear Cover
826600335Muffler Rear Cover€ 7.93
Tapping Screw D4 Since 11 2013
836600332Tapping Screw D4 Since 11 2013€ 0.96
Tapping Screw D4
1016697190Tapping Screw D4€ 0.96
Ballengriff
1026696487Ballengriff€ 3.20
Rasthebel
1036696490Rasthebel€ 0.96
Hebel (1)
1046696488Hebel (1)€ 0.96
Feder (1)
1056698819Feder (1)€ 0.96
STOP SWITCH (OLD 170-04063-80)
1066685239STOP SWITCH (OLD 170-04063-80)€ 3.06
Stop Switch Cord
1076698820Stop Switch Cord€ 2.60
Protection Tube
1086698822Protection Tube€ 0.96
Throttle Wire
1096698821Throttle Wire€ 3.83
Ballengriff
1106696486Ballengriff€ 3.20
Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12
1116684667Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12€ 2.00
Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
1126684709Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl€ 2.00
Anti Vibrationsgummi
1136684666Anti Vibrationsgummi€ 3.98
Pipe Holder (a)
1146698643Pipe Holder (a)€ 1.95
Pipe Holder (b)
1156698644Pipe Holder (b)€ 1.95
Anti Vibrationsgummi
1166684665Anti Vibrationsgummi€ 3.98
Anschlagring C außen Cg24eks alte Art.nr. 289-522
1176684664Anschlagring C außen Cg24eks alte Art.nr. 289-522€ 2.00
Ventilatorhuis (oud 6698486)
118A6697922Ventilatorhuis (oud 6698486)€ 10.87
kupplungszylinder Cg24ekb alte Art.nr 289-52200-8
1196684663kupplungszylinder Cg24ekb alte Art.nr 289-52200-8€ 17.69
Stufen Bolzen Till F113110
1206689627Stufen Bolzen Till F113110€ 1.07
Ring
1216684648Ring€ 2.00
Kupplungsscheibe A
1226689528Kupplungsscheibe A€ 1.07
Clutch Set
1236697655Clutch Set€ 6.28
Nicht mehr lieferbar
1246697619Nicht mehr lieferbar
Sechskantmutter Cg24ekb
1256684612Sechskantmutter Cg24ekb€ 2.00
Unterlegscheibe Cg24ekb Neue Art.nr. 6684611
1266684611Unterlegscheibe Cg24ekb Neue Art.nr. 6684611€ 2.00
Sechskantbolzen 4x18ws alte Art.nr. 994-64040-185
1276695508Sechskantbolzen 4x18ws alte Art.nr. 994-64040-185€ 1.07
Bobine
1286698492Bobine€ 21.18
Earth Cord
1306699940Earth Cord€ 2.00
Clip
1316699939Clip€ 1.83
Flensmoer M4
1326699938Flensmoer M4€ 0.96
Nicht mehr lieferbar
1336696833Nicht mehr lieferbar
Cord
1346698964Cord€ 1.83
Cord
1356697690Cord€ 1.83
Magneto Rotor
1366698396Magneto Rotor€ 8.07
Benzinleitung Cg24ekb
1376684618Benzinleitung Cg24ekb€ 3.98
Benzinleitung Rb24e
1386684880Benzinleitung Rb24e€ 2.00
Tank Dop Compleet
139A6698402Tank Dop Compleet€ 3.90
Nicht mehr lieferbar
1406684625Nicht mehr lieferbar
Return Grommet (old 6684627)
141A6697846Return Grommet (old 6684627)€ 0.96
Distanzring (1)
1426698496Distanzring (1)€ 0.97
Behalter
143A6600317Behalter€ 7.38
Stand alte Art.nr.940-07350-20
1446694787Stand alte Art.nr.940-07350-20€ 3.06
Flange Bolt
1456696557Flange Bolt€ 0.97
Nicht mehr lieferbar
1466684620Nicht mehr lieferbar
Clip Cg24ekb
1476684619Clip Cg24ekb€ 2.00
Bout L27.8
1486698991Bout L27.8€ 1.11
Schlaufengriff anti Vib. alte Art.nr. 500-37286-9
1616696088Schlaufengriff anti Vib. alte Art.nr. 500-37286-9€ 13.32
Griff alte Art.nr.503-3738e-20
1626691098Griff alte Art.nr.503-3738e-20€ 5.97
Sechskantmutter Cg24ekd alte Art.nr. 991-01060-01
1636684835Sechskantmutter Cg24ekd alte Art.nr. 991-01060-01€ 2.00
Ring
1646689681Ring€ 1.07
Blechschraube 5x20 alte Art.nr. 993-11052-012
1656695255Blechschraube 5x20 alte Art.nr. 993-11052-012€ 1.07
Cap (a)
1666698515Cap (a)€ 1.95
Füllstandsmarkierung Cg24ekb
1676684851Füllstandsmarkierung Cg24ekb€ 2.00
Füllstandsmarkierung Cg24ekb
1696684852Füllstandsmarkierung Cg24ekb€ 2.00
Main Pipe Comp.
170A6699654Main Pipe Comp.€ 44.78
Getriebewelle 0829l
1716689443Getriebewelle 0829l€ 16.29
Hubmetall kpl.
1726689277Hubmetall kpl.€ 3.06
Griffhalter A alte Art.nr.506-37300-20
1736691134Griffhalter A alte Art.nr.506-37300-20€ 2.15
Bolzen Cg24ekd, Cg18dal, Cg18dl
1746684838Bolzen Cg24ekd, Cg18dal, Cg18dl€ 2.00
Öl-justier Markierung alte Art.nr. 922-32345-21
1756694578Öl-justier Markierung alte Art.nr. 922-32345-21€ 1.07
Öltankabdeckng alte Art.nr. 041-32304-20
1766686138Öltankabdeckng alte Art.nr. 041-32304-20€ 2.15
Oil Tank Gasket (old 6690084)
1776699567Oil Tank Gasket (old 6690084)€ 2.00
O-ring P-5 alte Art.nr. 999-67005-000
1786695661O-ring P-5 alte Art.nr. 999-67005-000€ 1.07
Druckmutter 8 alte Art.nr. 992-300800-000
1796695239Druckmutter 8 alte Art.nr. 992-300800-000€ 1.07
Stufen-bolzen A
1806689757Stufen-bolzen A€ 4.13
Ölpumpe
1816686487Ölpumpe€ 15.86
Nicht mehr lieferbar
1826698965Nicht mehr lieferbar
Öldichtung 1,4 D alte Art.nr.999-67001-413
1836695656Öldichtung 1,4 D alte Art.nr.999-67001-413€ 1.07
Ring
1846695187Ring€ 1.07
Ölpumpenfeder
1856690381Ölpumpenfeder€ 1.07
Ölpumpenkolben kpl. alte Art.nr. 073-32304-81
1866686608Ölpumpenkolben kpl. alte Art.nr. 073-32304-81€ 2.15
O-ring P-15
1876698966O-ring P-15€ 0.96
Öltankkappe alte Art.nr..624-32304-92
1886692050Öltankkappe alte Art.nr..624-32304-92€ 11.18
Nicht mehr lieferbar
1896695458Nicht mehr lieferbar
Sechskantbolzen 5x22/s alte Art.nr. 994-61050-224
1906695492Sechskantbolzen 5x22/s alte Art.nr. 994-61050-224€ 1.07
Ritzel (1)
1926698967Ritzel (1)€ 13.17
Kugellager Cg24ekd
1936684734Kugellager Cg24ekd€ 7.96
Kugellager Cg24ekd
1946684735Kugellager Cg24ekd€ 7.96
Anschlagring außen C-9 alte Art.nr. 993-50009-002
1956695281Anschlagring außen C-9 alte Art.nr. 993-50009-002€ 1.07
Stop Ring Cg24ekd, Cg18dal, Cg18dl
1966684732Stop Ring Cg24ekd, Cg18dal, Cg18dl€ 2.00
Ring
1976693248Ring€ 1.07
Sechskantbolzen 5x10 alte Art.nr. 990-51050-103
1986695042Sechskantbolzen 5x10 alte Art.nr. 990-51050-103€ 1.07
Kugellager 627 C3
1996695568Kugellager 627 C3€ 5.21
Nocke
2006690428Nocke€ 1.07
Zahnrad (1)
2016698968Zahnrad (1)€ 17.12
Kugellager
2026697603Kugellager€ 4.29
Stop Ring Cg24ekd, Cg18dal, Cg18dl
2036684741Stop Ring Cg24ekd, Cg18dal, Cg18dl€ 2.00
Hülse
2046685962Hülse€ 3.06
Kettenzahnrad 3/8 kpl.
2056689117Kettenzahnrad 3/8 kpl.€ 33.55
Flanschmutter 6 alte Art.nr. 991-82060-001
2066695170Flanschmutter 6 alte Art.nr. 991-82060-001€ 1.07
Seitenabdeckung kpl. alte Art.nr. 039-32304-80
2076686038Seitenabdeckung kpl. alte Art.nr. 039-32304-80€ 4.74
Symbol Makierung alte Art.nr. 929-72302-20
2086694763Symbol Makierung alte Art.nr. 929-72302-20€ 1.07
kleine Schraube 4x12ws alte Art.nr. 994-16040-126
2096695403kleine Schraube 4x12ws alte Art.nr. 994-16040-126€ 1.07
Filter alte Art.nr.486-32345-90
2116690913Filter alte Art.nr.486-32345-90€ 2.15
Ölfilter alte Art.nr.487-32345-20
2126690917Ölfilter alte Art.nr.487-32345-20€ 1.07
Ring
2136684661Ring€ 2.00
Kraftstoffleitung alte Art.nr.700-53005-06
2146692414Kraftstoffleitung alte Art.nr.700-53005-06€ 1.07
Kraftstoffleitung alte Art.nr.700-53005-07
2156692415Kraftstoffleitung alte Art.nr.700-53005-07€ 1.07
Ölpumpe Banjo alte Art.nr. 082-32304-20
2166686637Ölpumpe Banjo alte Art.nr. 082-32304-20€ 1.07
Ölpumpenregler alte Art.nr.501-32304-21
2176691066Ölpumpenregler alte Art.nr.501-32304-21€ 4.13
Anschlagring E-5 alte Art.nr. 993-55060-001
2186695311Anschlagring E-5 alte Art.nr. 993-55060-001€ 1.07
Öl Markierung alte Art.nr. 921-32345-20
2196694576Öl Markierung alte Art.nr. 921-32345-20€ 1.07
Koffer alte Art.nr. 019-32304-22
2206685793Koffer alte Art.nr. 019-32304-22€ 13.32
Kettenspanner kpl. alte Art.nr. 116-32304-90
2216687063Kettenspanner kpl. alte Art.nr. 116-32304-90€ 4.13
Festspannbolzen f. Kettensteg alte Art.nr. 101-32
2226686803Festspannbolzen f. Kettensteg alte Art.nr. 101-32€ 4.13
Guide Plate (old 6690726)
2236697596Guide Plate (old 6690726)€ 3.06
Schlagbolzen f. Kettensteeg alte Art.nr. 122-3234
2246687130Schlagbolzen f. Kettensteeg alte Art.nr. 122-3234€ 4.13
SAW CHAIN 10" x 3/8" (OLD 6687176)
225A6699679SAW CHAIN 10" x 3/8" (OLD 6687176)€ 17.40
CHAIN BAR 10" x 3/8" x 1.1 MM (.043")
2266686882CHAIN BAR 10" x 3/8" x 1.1 MM (.043")€ 24.28
Klemmmutter f. Kette alte Art.nr. 121-32600-20
2276687105Klemmmutter f. Kette alte Art.nr. 121-32600-20€ 1.07
Kombi Steckschlüssel alte Art.nr.883-32600-20
5016693809Kombi Steckschlüssel alte Art.nr.883-32600-20€ 4.13
WRENCH 8X10 (OLD 801-20000-20/6696596/790382)
5026684766WRENCH 8X10 (OLD 801-20000-20/6696596/790382)€ 2.30
Nicht mehr lieferbar
5036684813Nicht mehr lieferbar
Kettenabdeckung 10 alte Art.nr. 941-32333-20
5046694796Kettenabdeckung 10 alte Art.nr. 941-32333-20€ 5.82
SHOULDER BELT
5056692867SHOULDER BELT€ 11.48
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
