Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki CS27EPAP'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

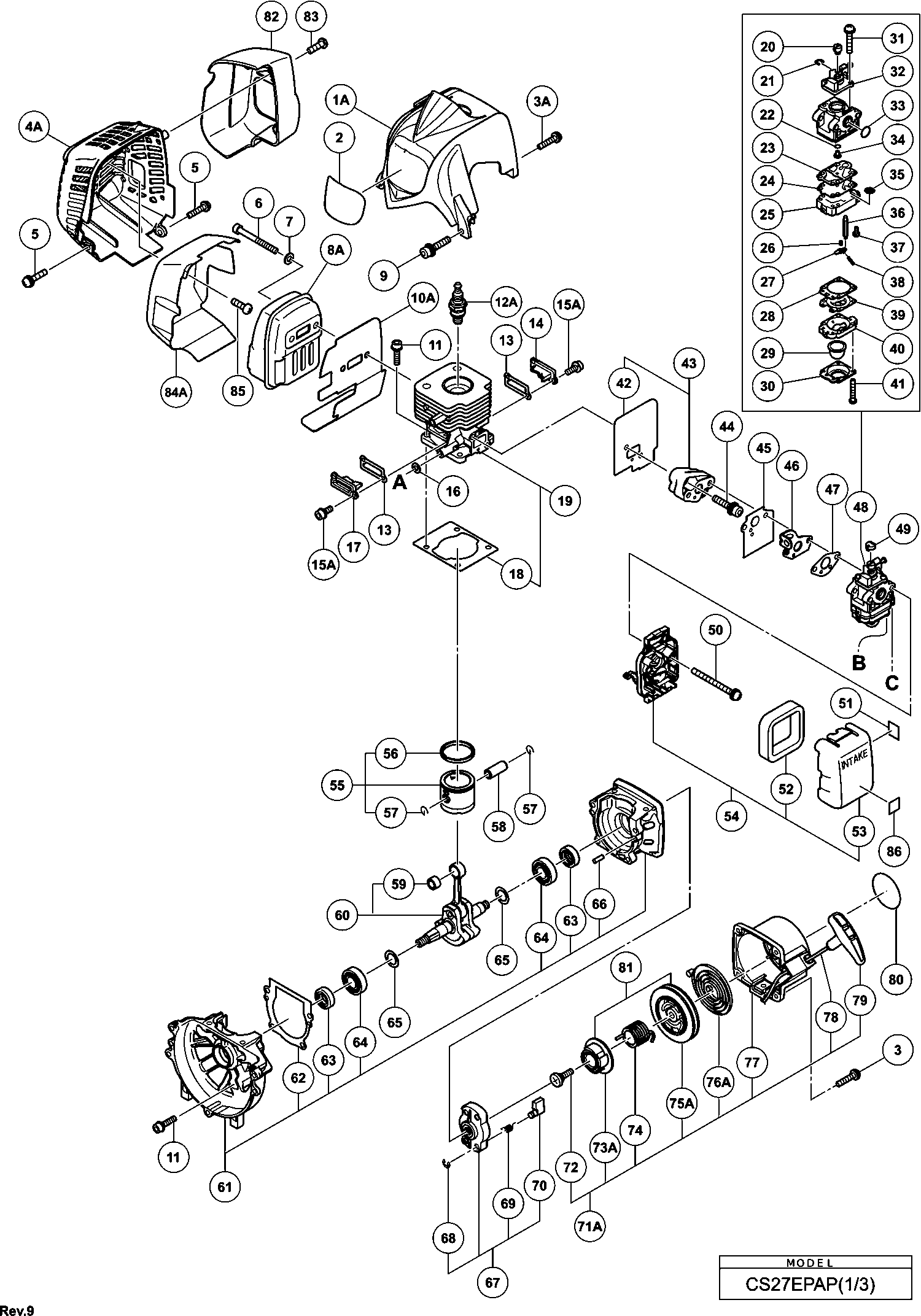

Zeichnungen der Hikoki CS27EPAP
Teileliste der Hikoki CS27EPAP
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Zylinderabdeckung | ||||
| 1 | 6698481 | 6.45 | 7.68 | |
| Zylinderabdeckung | ||||
| 1A | 6697921 | 6.10 | 7.26 | |
| Schraube M4 (schwarz) | ||||
| 3A | 6699780 | 1.04 | 1.23 | |
| Schalldämpferabdeckung seit 11 2013 (alt 6698494) | ||||
| 4A | 6600336 | 6.45 | 7.68 | |
| Schraube 5x16/ps alte Art.nr. 994-15050-162 | ||||
| 5 | 6695386 | 1.15 | 1.37 | |
| Sechskantbolzen 6x65 alte Art.nr. 990-51060-653 | ||||
| 6 | 6695067 | 1.15 | 1.37 | |
| Ring | ||||
| 7 | 6684639 | 2.15 | 2.56 | |
| Schalldämpfer (b) | ||||
| 8A | 6600004 | 25.85 | 30.76 | |
| Sechskant-Schraube M5x30 mit Dichtungssperre | ||||
| 9 | 6698950 | 1.20 | 1.43 | |
| HITZESCHILD | ||||
| 10A | 6600324 | 1.35 | 1.61 | |
| Sechskantbolzen 5x20s alte Art.nr. 994-61050-205 | ||||
| 11 | 6695491 | 1.15 | 1.37 | |
| Zündkerze Bmr7a | ||||
| 12A | 6699316 | 8.91 | 10.61 | |
| Abdeckungsdichtung | ||||
| 13 | 6697684 | 1.04 | 1.23 | |
| Auspuffgas Ventildeckel (a) | ||||
| 14 | 6698484 | 2.10 | 2.50 | |
| Sechskantbolzen Cg24ekb | ||||
| 15A | 6684595 | 2.15 | 2.56 | |
| Unterlegscheibe Cg24ekb | ||||
| 16 | 6684600 | 2.15 | 2.56 | |
| Auspuffgas Ventildeckel (b) | ||||
| 17 | 6698485 | 2.10 | 2.50 | |
| Zylinderdichtung | ||||
| 18 | 6697681 | 1.04 | 1.23 | |
| Zylinder-Set Pn | ||||
| 19 | 6697679 | 33.58 | 39.95 | |
| Spannschloss Cg24ekb alte Art.nr. 539-25120-20 | ||||
| 20 | 6684697 | 6.44 | 7.66 | |
| Anschlagring Cg24ekb alte Art.nr. 489-25100-20 | ||||
| 21 | 6684696 | 2.15 | 2.56 | |
| O-RING (ALT 550-25100-20) | ||||
| 22 | 6684695 | 4.29 | 5.10 | |
| Pumpendichtung Cg24ekb alte Art.nr. 577-25292-20 | ||||
| 23 | 6684692 | 29.19 | 34.73 | |
| Membranabdeckung Cg24ekb alte Art.nr.576-25100-20 | ||||
| 24 | 6684693 | 8.58 | 10.20 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 25 | 6699942 | |||
| Metal Hebel Federwaage | ||||
| 26 | 6696323 | 4.63 | 5.50 | |
| Kontrollhebel | ||||
| 27 | 6685217 | 3.30 | 3.93 | |
| Membrandichtung Cg24ekb alte Art.nr.475-25153-20 | ||||
| 28 | 6684691 | 8.58 | 10.20 | |
| Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20 | ||||
| 29 | 6684689 | 6.44 | 7.66 | |
| Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2 | ||||
| 30 | 6684688 | 8.58 | 10.20 | |
| Drosselschrauben Set Cg24ekb alte Art.nr. 548-251 | ||||
| 31 | 6684698 | 4.29 | 5.10 | |
| Drosselventil Till B023800 | ||||
| 32 | 6684883 | 18.75 | 22.31 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 33 | 6695670 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 34 | 6699943 | |||
| Schutzsieb Cg24ekb | ||||
| 35 | 6684700 | 4.29 | 5.10 | |
| Nadelventil alte Art.nr. 603-25012-20 | ||||
| 36 | 6685215 | 5.28 | 6.28 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 37 | 6691305 | |||
| Gelenkwelle | ||||
| 38 | 6685219 | 1.15 | 1.37 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 39 | 6684690 | |||
| Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8 | ||||
| 40 | 6684687 | 16.34 | 19.44 | |
| Stellschraube Cg24ekb alte Art.nr. 548-25151-20 | ||||
| 41 | 6684699 | 2.15 | 2.56 | |
| Ansaugpackung | ||||
| 42 | 6697691 | 1.04 | 1.23 | |
| Vergaser Isolator Set Pn | ||||
| 43 | 6698954 | 4.45 | 5.30 | |
| Dichtungsschloss Sechskant-Schaftschraube M5x25 (m | ||||
| 44 | 6698844 | 1.20 | 1.43 | |
| Vergaserdichtung Cg24ekb | ||||
| 45 | 6684616 | 2.15 | 2.56 | |
| Drosselklappenfixierdraht Cg24ekb | ||||
| 46 | 6684629 | 4.29 | 5.10 | |
| Vergaserdichtung (ALT 402-0602K-21/6689836) | ||||
| 47 | 6684615 | 2.15 | 2.56 | |
| Vergaser Ass'y | ||||
| 48 | 6698960 | 40.24 | 47.88 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 49 | 6684628 | |||
| Schraube 5x60/ws alte Art.nr. 994-16050-601 Till | ||||
| 50 | 6695431 | 1.15 | 1.37 | |
| Markierplatte (t) | ||||
| 51 | 6600327 | 1.04 | 1.23 | |
| Filter Element | ||||
| 52 | 6690347 | 4.45 | 5.30 | |
| Luftfilterkappe | ||||
| 53 | 6690139 | 4.45 | 5.30 | |
| Luftfilter | ||||
| 54 | 6698961 | 5.45 | 6.49 | |
| Kolben-Set Pn | ||||
| 55 | 6697683 | 11.05 | 13.15 | |
| Kolbenring alte Art.nr. 041-01700-20 | ||||
| 56 | 6686121 | 4.45 | 5.30 | |
| Kolbenstift Cg24ekb | ||||
| 57 | 6684590 | 2.15 | 2.56 | |
| Kolbenstift Cg24ekb | ||||
| 58 | 6684591 | 4.29 | 5.10 | |
| Nadellager Hk0810b alte Art.nr. 999-62081-277 | ||||
| 59 | 6695590 | 3.30 | 3.93 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 60 | 6698969 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 61 | 6697687 | |||
| Kurbelgehäuseverpackung | ||||
| 62 | 6697688 | 1.04 | 1.23 | |
| Öldichtung Cg24ekb | ||||
| 63 | 6684607 | 4.29 | 5.10 | |
| Kugellager Cg24ekb | ||||
| 64 | 6684608 | 3.80 | 4.52 | |
| Kurbelwellenscheibe | ||||
| 65 | 6697685 | 1.04 | 1.23 | |
| Drückstift 4x12 alte Art.nr. 999-05041-203 | ||||
| 66 | 6695521 | 1.15 | 1.37 | |
| Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90 | ||||
| 67 | 6684681 | 13.20 | 15.71 | |
| Anschlagring Cg24ekb Neue Art.-nr. 6684683 Since | ||||
| 68 | 6684683 | 2.15 | 2.56 | |
| D4e Sicherungsring (alt 993-55040-001) | ||||
| 68 | 6685101 | 1.15 | 1.37 | |
| Feder f. Startersperre Cg24ekb | ||||
| 69 | 6684684 | 4.29 | 5.10 | |
| Startersperre Cg24ekb alte Art.nr.788-0651h-20 | ||||
| 70 | 6684685 | 4.29 | 5.10 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 71A | 6699995 | |||
| Einstellschraube (alte 839-03045-20) | ||||
| 72 | 6684679 | 2.15 | 2.56 | |
| NOCKENPLATTE | ||||
| 73A | 6699996 | 2.55 | 3.03 | |
| Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20 | ||||
| 74 | 6684677 | 8.58 | 10.20 | |
| Starter Seilrolle | ||||
| 75A | 6699997 | 8.41 | 10.01 | |
| Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti | ||||
| 76A | 6684675 | 11.55 | 13.74 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 77 | 6684673 | |||
| Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo | ||||
| 79 | 6684680 | 2.15 | 2.56 | |
| Nockenplatte Ass'y | ||||
| 81 | 6699691 | 6.10 | 7.26 | |
| Schalldämpfer Rückabdeckung | ||||
| 82 | 6600335 | 8.55 | 10.17 | |
| Gewindeschneidschraube D4 seit 11 2013 | ||||
| 83 | 6600332 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 84 | 6600323 | |||
| Schalldämpfer Hitzeschutz | ||||
| 84A | 6600422 | 5.70 | 6.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 85 | 6695245 | |||
| Grundierungs-Etikett seit 11.2013 für Europa | ||||
| 86 | 6699000 | 1.04 | 1.23 | |
| Gewindeschraube D4 | ||||
| 101 | 6697190 | 1.04 | 1.23 | |
| Ballengriff | ||||
| 102 | 6696487 | 3.45 | 4.11 | |
| Rasthebel | ||||
| 103 | 6696490 | 1.04 | 1.23 | |
| Hebel (1) | ||||
| 104 | 6696488 | 1.04 | 1.23 | |
| Feder (1) | ||||
| 105 | 6698819 | 1.04 | 1.23 | |
| STOPP SCHALTER (ALT 170-04063-80) | ||||
| 106 | 6685239 | 3.30 | 3.93 | |
| Stoppschalterleine | ||||
| 107 | 6698820 | 2.80 | 3.33 | |
| Schutzrohr | ||||
| 108 | 6698822 | 1.04 | 1.23 | |
| GASDRAHT | ||||
| 109 | 6698821 | 4.13 | 4.91 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 110 | 6696486 | |||
| Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12 | ||||
| 111 | 6684667 | 2.15 | 2.56 | |
| Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl | ||||
| 112 | 6684709 | 2.15 | 2.56 | |
| Anti Vibrationsgummi | ||||
| 113 | 6684666 | 4.29 | 5.10 | |
| Rohrhalter (a) | ||||
| 114 | 6698643 | 2.10 | 2.50 | |
| Rohrhalter (b) | ||||
| 115 | 6698644 | 2.10 | 2.50 | |
| Anti Vibrationsgummi | ||||
| 116 | 6684665 | 4.29 | 5.10 | |
| Anschlagring C außen Cg24eks alte Art.nr. 289-522 | ||||
| 117 | 6684664 | 2.15 | 2.56 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 118 | 6698486 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 118A | 6697922 | |||
| kupplungszylinder Cg24ekb alte Art.nr 289-52200-8 | ||||
| 119 | 6684663 | 19.06 | 22.68 | |
| Stufen Bolzen Till F113110 | ||||
| 120 | 6689627 | 1.15 | 1.37 | |
| Ring | ||||
| 121 | 6684648 | 2.15 | 2.56 | |
| Kupplungsscheibe A | ||||
| 122 | 6689528 | 1.15 | 1.37 | |
| Kupplungssatz | ||||
| 123 | 6697655 | 6.76 | 8.05 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 124 | 6697619 | |||
| Sechskantmutter Cg24ekb | ||||
| 125 | 6684612 | 2.15 | 2.56 | |
| Unterlegscheibe Cg24ekb Neue Art.nr. 6684611 | ||||
| 126 | 6684611 | 2.15 | 2.56 | |
| Sechskantbolzen 4x18ws alte Art.nr. 994-64040-185 | ||||
| 127 | 6695508 | 1.15 | 1.37 | |
| Zündspule | ||||
| 128 | 6698492 | 22.83 | 27.16 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 130 | 6699940 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 131 | 6699939 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 132 | 6699938 | |||
| Kabel | ||||
| 134 | 6698964 | 1.98 | 2.35 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 135 | 6697690 | |||
| Magneto Rotor | ||||
| 136 | 6698396 | 8.70 | 10.35 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 137 | 6684618 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 138 | 6684880 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 139A | 6698402 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 140 | 6684625 | |||
| Rückkehr Dichtung (alt 6684627) | ||||
| 141A | 6697846 | 1.04 | 1.23 | |
| Distanzring (1) | ||||
| 142 | 6698496 | 1.05 | 1.25 | |
| Behalter | ||||
| 143A | 6600317 | 7.95 | 9.46 | |
| Stand alte Art.nr.940-07350-20 | ||||
| 144 | 6694787 | 3.30 | 3.93 | |
| Flanschschraube | ||||
| 145 | 6696557 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 146 | 6684620 | |||
| Clip Cg24ekb | ||||
| 147 | 6684619 | 2.15 | 2.56 | |
| Bolzen (mit Flansch) L27.8 | ||||
| 148 | 6698991 | 1.20 | 1.43 | |
| Schlaufengriff anti Vib. alte Art.nr. 500-37286-9 | ||||
| 161 | 6696088 | 14.35 | 17.08 | |
| Griff alte Art.nr.503-3738e-20 | ||||
| 162 | 6691098 | 6.44 | 7.66 | |
| Sechskantmutter Cg24ekd alte Art.nr. 991-01060-01 | ||||
| 163 | 6684835 | 2.15 | 2.56 | |
| Ring | ||||
| 164 | 6689681 | 1.15 | 1.37 | |
| Blechschraube 5x20 alte Art.nr. 993-11052-012 | ||||
| 165 | 6695255 | 1.15 | 1.37 | |
| Kappe (a) | ||||
| 166 | 6698515 | 2.10 | 2.50 | |
| Füllstandsmarkierung Cg24ekb | ||||
| 167 | 6684851 | 2.15 | 2.56 | |
| Füllstandsmarkierung Cg24ekb | ||||
| 169 | 6684852 | 2.15 | 2.56 | |
| Hauptrohr-Komp. | ||||
| 170A | 6699654 | 48.25 | 57.42 | |
| Getriebewelle 0829l | ||||
| 171 | 6689443 | 17.55 | 20.88 | |
| Hebemetallmontage (alt 335-37526-90) | ||||
| 172 | 6689277 | 3.30 | 3.93 | |
| Griffhalter A alte Art.nr.506-37300-20 | ||||
| 173 | 6691134 | 2.31 | 2.75 | |
| Bolzen Cg24ekd, Cg18dal, Cg18dl | ||||
| 174 | 6684838 | 2.15 | 2.56 | |
| Öl-justier Markierung alte Art.nr. 922-32345-21 | ||||
| 175 | 6694578 | 1.15 | 1.37 | |
| Öltankabdeckng alte Art.nr. 041-32304-20 | ||||
| 176 | 6686138 | 2.31 | 2.75 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 177 | 6699567 | |||
| O-ring P-5 alte Art.nr. 999-67005-000 | ||||
| 178 | 6695661 | 1.15 | 1.37 | |
| Druckmutter 8 alte Art.nr. 992-300800-000 | ||||
| 179 | 6695239 | 1.15 | 1.37 | |
| Stufen-bolzen A | ||||
| 180 | 6689757 | 4.45 | 5.30 | |
| Ölpumpe | ||||
| 181 | 6686487 | 17.09 | 20.33 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 182 | 6698965 | |||
| Öldichtung 1,4 D alte Art.nr.999-67001-413 | ||||
| 183 | 6695656 | 1.15 | 1.37 | |
| Ring | ||||
| 184 | 6695187 | 1.15 | 1.37 | |
| Ölpumpenfeder | ||||
| 185 | 6690381 | 1.15 | 1.37 | |
| Ölpumpenkolben kpl. alte Art.nr. 073-32304-81 | ||||
| 186 | 6686608 | 2.31 | 2.75 | |
| O-Ring P-15 | ||||
| 187 | 6698966 | 1.04 | 1.23 | |
| Öltankkappe alte Art.nr..624-32304-92 | ||||
| 188 | 6692050 | 12.05 | 14.34 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 189 | 6695458 | |||
| Sechskantbolzen 5x22/s alte Art.nr. 994-61050-224 | ||||
| 190 | 6695492 | 1.15 | 1.37 | |
| Manuelle Kennzeichnung (alt 957-32304-20) Neu | ||||
| 191 | 6694831 | 1.05 | 1.25 | |
| Ritzel (1) | ||||
| 192 | 6698967 | 14.19 | 16.88 | |
| Kugellager Cg24ekd | ||||
| 193 | 6684734 | 8.58 | 10.20 | |
| Kugellager Cg24ekd | ||||
| 194 | 6684735 | 8.58 | 10.20 | |
| Anschlagring außen C-9 alte Art.nr. 993-50009-002 | ||||
| 195 | 6695281 | 1.15 | 1.37 | |
| Stop Ring Cg24ekd, Cg18dal, Cg18dl | ||||
| 196 | 6684732 | 2.15 | 2.56 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 197 | 6693248 | |||
| Sechskantbolzen 5x10 alte Art.nr. 990-51050-103 | ||||
| 198 | 6695042 | 1.15 | 1.37 | |
| Kugellager 627 C3 | ||||
| 199 | 6695568 | 5.61 | 6.68 | |
| Nocke | ||||
| 200 | 6690428 | 1.15 | 1.37 | |
| Zahnrad (1) | ||||
| 201 | 6698968 | 18.45 | 21.96 | |
| Kugellager | ||||
| 202 | 6697603 | 4.63 | 5.50 | |
| Stop Ring Cg24ekd, Cg18dal, Cg18dl | ||||
| 203 | 6684741 | 2.15 | 2.56 | |
| Hülse | ||||
| 204 | 6685962 | 3.30 | 3.93 | |
| Kettenzahnrad 3/8 kpl. | ||||
| 205 | 6689117 | 36.15 | 43.02 | |
| Flanschmutter 6 alte Art.nr. 991-82060-001 | ||||
| 206 | 6695170 | 1.15 | 1.37 | |
| Seitenabdeckung kpl. alte Art.nr. 039-32304-80 | ||||
| 207 | 6686038 | 5.11 | 6.08 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 208 | 6694763 | |||
| kleine Schraube 4x12ws alte Art.nr. 994-16040-126 | ||||
| 209 | 6695403 | 1.15 | 1.37 | |
| Filter alte Art.nr.486-32345-90 | ||||
| 211 | 6690913 | 2.31 | 2.75 | |
| Ölfilter alte Art.nr.487-32345-20 | ||||
| 212 | 6690917 | 1.15 | 1.37 | |
| Ring | ||||
| 213 | 6684661 | 2.15 | 2.56 | |
| Kraftstoffleitung alte Art.nr.700-53005-06 | ||||
| 214 | 6692414 | 1.15 | 1.37 | |
| Kraftstoffleitung alte Art.nr.700-53005-07 | ||||
| 215 | 6692415 | 1.15 | 1.37 | |
| Ölpumpe Banjo alte Art.nr. 082-32304-20 | ||||
| 216 | 6686637 | 1.15 | 1.37 | |
| Ölpumpenregler alte Art.nr.501-32304-21 | ||||
| 217 | 6691066 | 4.45 | 5.30 | |
| Anschlagring E-5 alte Art.nr. 993-55060-001 | ||||
| 218 | 6695311 | 1.15 | 1.37 | |
| Öl Markierung alte Art.nr. 921-32345-20 | ||||
| 219 | 6694576 | 1.15 | 1.37 | |
| Koffer alte Art.nr. 019-32304-22 | ||||
| 220 | 6685793 | 14.35 | 17.08 | |
| Kettenspanner kpl. alte Art.nr. 116-32304-90 | ||||
| 221 | 6687063 | 4.45 | 5.30 | |
| Festspannbolzen f. Kettensteg alte Art.nr. 101-32 | ||||
| 222 | 6686803 | 4.45 | 5.30 | |
| Führungsplatte (alt 6690726) | ||||
| 223 | 6697596 | 3.30 | 3.93 | |
| Schlagbolzen f. Kettensteeg alte Art.nr. 122-3234 | ||||
| 224 | 6687130 | 4.45 | 5.30 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 225A | 6699679 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 226 | 6686882 | |||
| Klemmmutter f. Kette alte Art.nr. 121-32600-20 | ||||
| 227 | 6687105 | 1.15 | 1.37 | |
| Kombi Steckschlüssel alte Art.nr.883-32600-20 | ||||
| 501 | 6693809 | 4.45 | 5.30 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 6684766 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 6684813 | |||
| Kettenabdeckung 10 alte Art.nr. 941-32333-20 | ||||
| 504 | 6694796 | 6.28 | 7.47 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 505 | 6692867 | |||
| Reperaturset | ||||
| 603 | 6600037 | 40.98 | 48.76 | |
