Hikoki Cs30eg Zeichnungen und Teile

Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki CS30EG'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

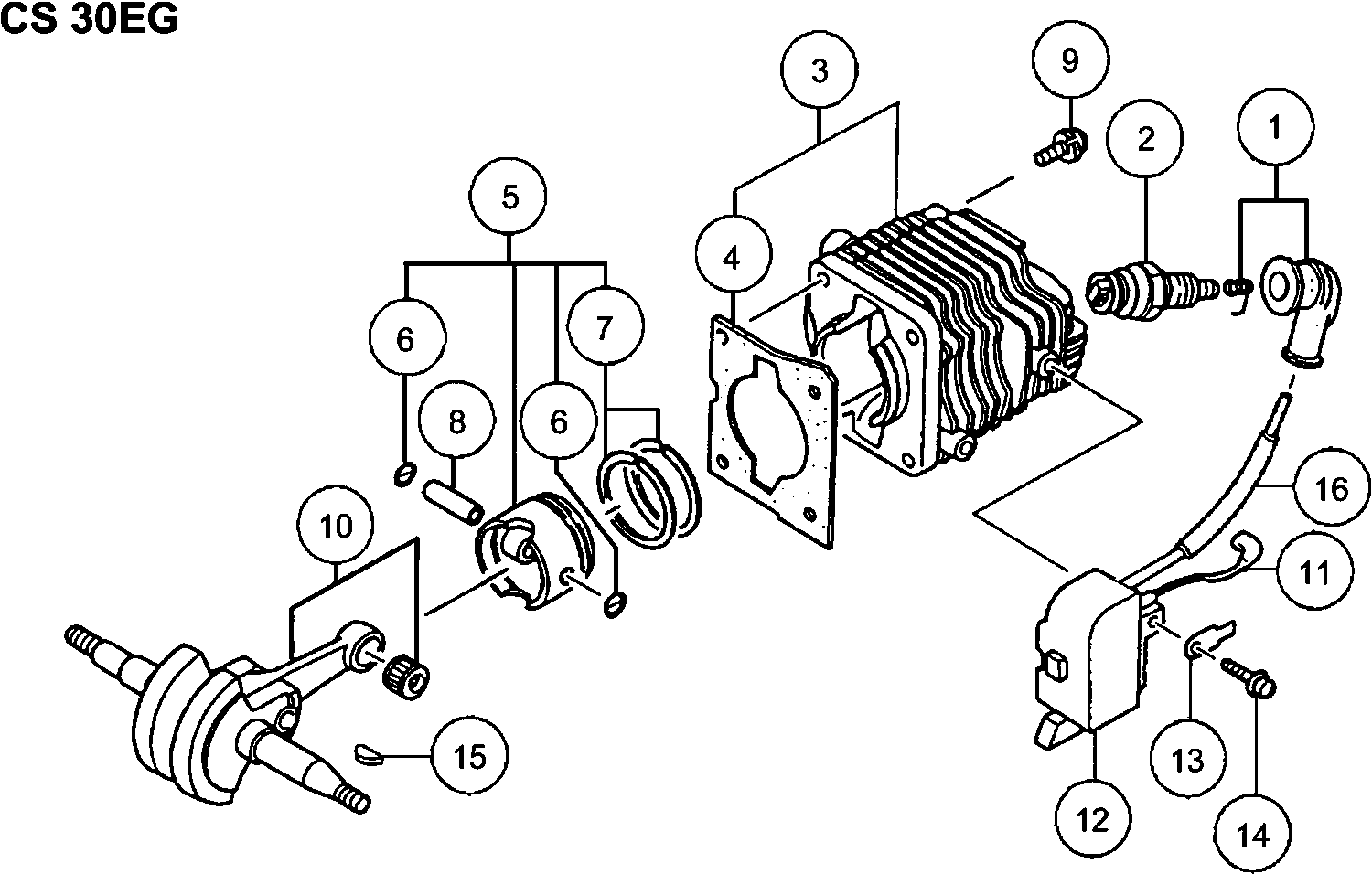

Zeichnungen der Hikoki CS30EG

Teileliste der Hikoki CS30EG

Pos.	Beschreibung	Preis ohne MwSt	Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Zündkerzenkappe kpl. alte Art.nr. 157-01570-90 Ti
1	6687468	2.31	2.75

ZÜNDKERZE BMR6A
2	6699315	13.35	15.89

Zylinder Set alte Art.nr. 001-01740-91
3	6685457	44.31	52.73

Zylinderdichtung alte Art.nr. 017-01740-20
4	6685724	1.15	1.37

Kolben Set alte Art.nr. 030-01741-90
5	6685879	22.24	26.46

Sicherungsring neue Art.nr. 039-00000-20
6	6685078	1.15	1.37

Nicht mehr lieferbar, kein Ersatz
7	6685331

Kolbenbolzen alte Art.nr. 037-01400-20
8	6686008	2.31	2.75

Sechskantbolzen Rb24e
9	6684903	2.15	2.56

CRANK SHAFT COMP (OLD 6686171)
10	6697636	61.54	73.23

Kabel B70m
11	6687837	2.31	2.75

Zündspule kpl. alte Art.nr.167-21540-80
12	6687700	44.31	52.73

Tab
13	6688060	1.15	1.37

Hochspannungsschraube 4x18ws alte Art.nr. 994-160
14	6695407	1.15	1.37

Scheibenfeder 3x13x4.5 alte Art.nr. 068-10100-20
15	6684899	2.15	2.56

Isolierröhre f. Kabel alte Art.nr. 755-32050-20 T
16	6692900	1.15	1.37

Kurbelgehäuse kpl. alte Art.nr. 072-01740-94
20	6686523	36.15	43.02

Öldichtung Cg24ekb
21	6684607	4.29	5.10

Keine Informationen verfügbar, nicht bestellbar
22	6685095

Kugellager
23	6685096	5.28	6.28

Dichtung f. Kurbelgehäuse alte Art.nr. 090-0174g-
24	6686701	1.15	1.37

Keine Informationen verfügbar, nicht bestellbar
25	6684668

D4e Sicherungsring (alt 993-55040-001)
27	6685101	1.15	1.37

Startersperre
28	6685105	1.15	1.37

Startersperre
29A	6685334	1.05	1.25

Ring
30	6685103	1.15	1.37

Mutter f. Schwungrad
31	6685104	1.15	1.37

Unterlegscheibe
32	6685098	1.15	1.37

Unterlegscheibe
32	6685099	1.15	1.37

Zwischenlegering 0.4 alte Art.nr. 071-04063-25
32	6686475	1.15	1.37

Ring
33	6695222	1.15	1.37

Motorgehäuse Scharlachrot alte Art.nr.560-32942-9
40	6691365	40.24	47.88

Entlüftungsventil
41	6685173	2.31	2.75

Luftentlüftungsventilsatz (alt 6692164)
42	6697231	5.45	6.49

Sechskantbolzen Cg24ekb
43	6684634	2.15	2.56

Erdungskabel
44	6697602	1.98	2.35

Stopp-Schalter Ass'y (alt 6687502)
45A	6601374	11.71	13.94

Schalterplatte
46	6687949	1.15	1.37

Filterabdeckung
50	6686302	4.45	5.30

Filterabdeckung
50A	6686299	3.30	3.93

Nicht mehr lieferbar, kein Ersatz
51	6689735

Filter Element
52	6690064	3.30	3.93

Isolator Set
53	6689935	12.05	14.34

Isolator Dichtung
54	6689871	1.15	1.37

Vergaserisoliergummi
55	6690001	1.15	1.37

Ventil Halterung
56	6689806	1.15	1.37

Ventilmembrane
57	6689803	3.30	3.93

Nicht mehr lieferbar, kein Ersatz
58	6694964

Vergaser-Dichtung
59	6698108	1.80	2.14

Vergaser Set Wt-760 Since B027901
60	6690667	84.40	100.44

Schraube 5x45/s alte Art.nr. 994-14050-451
61	6695350	1.15	1.37

Drosseldistanzblech alte Art.nr.708-32911-20
62	6692597	1.05	1.25

kleine Unterlegscheibe Rb24e
63	6684864	2.15	2.56

Drosselventil alte Art.-nr.700-32918-20
64	6692410	2.31	2.75

Schneidschraube
65	6685152	1.15	1.37

Filterabdeckung
66	6687344	4.45	5.30

Keine Informationen verfügbar, nicht bestellbar
67	6684668

kleine Unterlegscheibe Rb24e
68	6684864	2.15	2.56

Leerlaufschwamm
69	6685224	1.15	1.37

Luftfilter Schwamm Till G086250
71	6690355	1.15	1.37

Dichtungsabdeckung alte Art.nr. 129-01730-20 Till
72	6687182	1.15	1.37

Auspuffdämpfer-set neue Art.nr.6692447 Since B027
81	6692447	17.40	20.71

Schalldämpferdichtung alte Art.-nr.737-01700-20
82	6692734	1.15	1.37

Keine Informationen verfügbar, nicht bestellbar
83	6692627

Nicht mehr lieferbar, kein Ersatz
84	6692677

Schalldämpfer Kupplungsdichtung alte Art.-nr.739-
85	6692833	1.15	1.37

Keine Informationen verfügbar, nicht bestellbar
86	6692607

Sechskantbolzen 5x40 alte Art.nr. 990-51050-403
87	6695054	1.15	1.37

Ring
88	6684661	2.15	2.56

Ölleitung B alte Art.nr.505-32710-20
101	6691121	4.45	5.30

Clip 7 alte Art.nr.680-04019-21
102	6692312	1.15	1.37

Ring
103	6684661	2.15	2.56

Ölfilter alte Art.nr.487-32712-20
104	6690919	1.15	1.37

Ölfilter
105	6685249	2.31	2.75

Gasgestänge alte Art.nr.490-32910-20
106	6690974	4.45	5.30

Gashebel alte Art.nr.491-32710-20
107	6690982	1.15	1.37

Hauptpumpe
108	6685139	5.94	7.07

Benzinleitung
109	6685138	1.15	1.37

Gummileitung alte Art.nr.678-01740-20
110	6692292	4.45	5.30

Pumpenfilter
111	6685199	4.45	5.30

Kraftstoffleitung 2.5x4x150 alte Art.-nr.700-0250
112	6692351	1.15	1.37

Rückkehr Dichtung (alt 6684627)
113	6697846	1.04	1.23

Keine Informationen verfügbar, nicht bestellbar
114	6697780

Einstellkappe Since B027901
115	6687957	3.30	3.93

Gummidichtungsring alte Art.-nr.707-32710-20
116	6692590	1.15	1.37

Drosselknopf alte Art.-nr.704-32710-80
117	6692513	2.31	2.75

Gummidichtung
118	6687976	1.15	1.37

O-ring
119	6697898	1.04	1.23

O-Ring P-21
119A	6699285	1.04	1.23

Öl-tankkappe alte Art.nr.642-32719-90
120	6692159	5.11	6.08

Tankdeckel alte Art.nr.635-32911-90
121A	6692121	9.58	11.39

Seilzugstarter kpl. alte Art.nr. 756-0174g-90 Til
131	6692909	52.34	62.28

Keine Informationen verfügbar, nicht bestellbar
131A	6697606

Lüftergehäuse
132	6686950	18.30	21.78

Startergriff alte Art.nr. 785-07085-20 Since C026
133	6693240	14.35	17.08

Schnuranlasser alte Art.nr. 783-06097-20 Till 7.2
134	6693168	2.31	2.75

Seilführung alte Art.nr. 780-07085-20 Till C02690
135	6693138	9.90	11.78

Federgehäuse alte Art.nr. 778-0174f-90 Till H0813
136	6693094	32.21	38.33

Seilscheibenstarter alte Art.nr.774-0174f-20 Till
137	6693061	9.90	11.78

Ring
138	6687947	2.31	2.75

Schneidschraube Since C026901 Till F024130
139	6685275	1.15	1.37

Schneidschraube Till C026900
140	6685191	1.15	1.37

Keine Informationen verfügbar, nicht bestellbar
141	6687326

Keine Informationen verfügbar, nicht bestellbar
142	6697608

Startergriff alte Art.nr.785-04063-20 Since H0813
143	6693230	4.45	5.30

Seil Since H081351
144	6685186	2.31	2.75

Dämpfungsfeder Since H081351
145	6685183	4.45	5.30

Federngehäuseeinheit (ALT 778-01761-90)
146	6685185	9.24	10.99

Starterrolle (ALT 774-01761-20)
147	6685184	4.95	5.89

Einstellschraube (alte 839-03045-20)
148	6684679	2.15	2.56

Nockenplatte (ALT 759-0174M-20)
149	6685182	3.30	3.93

Platte
150	6685189	1.15	1.37

Schutzsieb Cg24ekb
161	6684700	4.29	5.10

Pumpengehäuse alte Art.nr.575-25006-20 Since B027
162	6691416	8.91	10.61

Schraube
163	6685210	1.15	1.37

Pumpendichtung
164	6685212	2.31	2.75

Pumpen Membrane
165	6685213	4.45	5.30

Kontrollhebel
168	6685217	3.30	3.93

Gelenkwellenset
169	6685218	2.31	2.75

Ventilfeder
170	6690873	4.45	5.30

Gelenkwelle
171	6685219	1.15	1.37

Membranabdeckung
172	6685222	4.45	5.30

Nicht mehr lieferbar, kein Ersatz
173	6690827

Nicht mehr lieferbar, kein Ersatz
174	6685220

Nadelventil alte Art.nr. 603-25012-20
175	6685215	5.28	6.28

Justierschraube
176	6685297	2.31	2.75

Justierschraube
177	6685298	2.31	2.75

Schraube
180	6685223	1.15	1.37

Keine Informationen verfügbar, nicht bestellbar
191	6695416

Abdeckung f. Ölpumpe alte Art.nr. 097-32900-20
192	6686763	2.31	2.75

Ölleitung A alte Art.nr.515-32710-20
193	6691223	3.30	3.93

Schraube Antrieb alte Art.nr. 084-32900-20
194	6686645	10.40	12.38

Schwamm, Belüftung alte Art.nr.567-01700-20
195	6691400	1.15	1.37

Ölpumpe kpl. alte Art.nr. 144-32902-90
196	6687324	10.56	12.57

Öljustierdichtung alte Art.nr.488-32710-21
197	6690956	1.15	1.37

Ölpumpenregler alte Art.nr.501-32710-21
198	6691070	1.15	1.37

O-Ring P-6 (alt 6695663)
199	6697917	1.04	1.23

Keine Informationen verfügbar, nicht bestellbar
200	6686681

O-Ring P-6 (alt 6695663)
201	6697917	1.04	1.23

Schneidschraube Since C026901 Till F024130
202	6685275	1.15	1.37

Benzinleitung Till G086250
203	6685154	1.15	1.37

Kettenfänger
204	6685155	1.15	1.37

Schneidschraube
205	6685152	1.15	1.37

Klemmmutter f. Kette alte Art.nr. 121-32530-20 Ti
221	6685166	2.31	2.75

Klemmmutter f. Kette alte Art.nr. 121-32600-20
221A	6687105	1.15	1.37

Kupplung
222	6685142	14.38	17.11

Nicht mehr lieferbar, kein Ersatz
223	6685143

Kupplungsgehäuse
224	6685144	14.53	17.28

Ring
225	6685145	2.31	2.75

Schneidschraube
226	6685161	1.15	1.37

Führungsplatte A (alt 6690733)
227	6697599	2.80	3.33

Kurbelwelle
228	6685146	2.31	2.75

Schneidschraube
229	6685161	1.15	1.37

Führungsplatte B
231	6690756	2.31	2.75

Schraube 2.6x5 alte Art.nr. 993-30026-050
232	6695269	1.15	1.37

Nicht mehr lieferbar, kein Ersatz
233B	6698986

Getriebe
234	6685168	2.31	2.75

Bremshebel Komp. (alt 6689676)
235	6697958	8.58	10.20

Bremseisenabdeckung schwarz
236	6689712	2.31	2.75

BRECHFEDER
237	6697694	2.10	2.50

Bremsunterstützung
238	6685119	4.45	5.30

Nadelroller
239	6685141	1.15	1.37

Bremseisenabdeckung
240	6685388	4.05	4.82

Bremsband
241	6689728	8.41	10.01

Filter Fixier Mansch
242	6690805	1.15	1.37

Hülse alte Art.nr. 031-32901-20
243	6685120	1.15	1.37

Seitendeckel Komp.
244	6697614	10.89	12.96

Bremshebelfeder
245	6685122	2.31	2.75

Schneidschraube
246	6685148	1.15	1.37

Nylon-kontermutter 4 alte Art.nr. 991-78040-010
261	6695163	1.15	1.37

Blechschraube 5x40 alte Art.nr. 990-73050-404
262	6695108	1.15	1.37

Dämpfer Manschette A
263	6688480	1.15	1.37

Dämpfer A
264	6688117	1.15	1.37

Schraube 4x30ps alte Art.nr. 994-15040-302
265	6695378	1.15	1.37

Rück Griff B kompl. alte Art.nr. 011-32900-80
266	6685645	5.61	6.68

Steckbolzenkappe alte Art.-nr.725-32161-20
267	6692680	1.15	1.37

Stopperfeder
268	6686447	1.15	1.37

Steckbolzen
269	6686430	1.15	1.37

Sicherheitshebel
270	6688363	1.15	1.37

Drosselklappenhebel alte Art.nr. 060-32910-20
271	6686392	1.15	1.37

Keine Informationen verfügbar, nicht bestellbar
272	6686416

Rück Griff
273	6685620	7.59	9.03

Blechschraube 5x35 alte Art.nr. 990-73050-354
274	6695107	1.15	1.37

Schneidschraube
275	6685148	1.15	1.37

Frontgriff
276	6688083	6.28	7.47

Dämpfer B
277	6688412	1.15	1.37

Dämpfer Manschette B
278	6688485	1.15	1.37

Blechschraube 5x35 alte Art.nr. 990-73050-354
279	6695107	1.15	1.37

Keine Informationen verfügbar, nicht bestellbar
501	6685294

Keine Informationen verfügbar, nicht bestellbar
502	6697852

Keine Informationen verfügbar, nicht bestellbar
503A	6685401

x50 Minus Treibrad Since B027901
504	6686632	3.06	3.64

Kombischlüssel 10/19 alte Art.nr. 013-29323-50
505	6685257	3.30	3.93

Kombi Steckschlüssel alte Art.nr.883-32600-20
505A	6693809	4.45	5.30

Keine Informationen verfügbar, nicht bestellbar
601	6694408
