Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki CS30EH'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Hikoki CS30EH

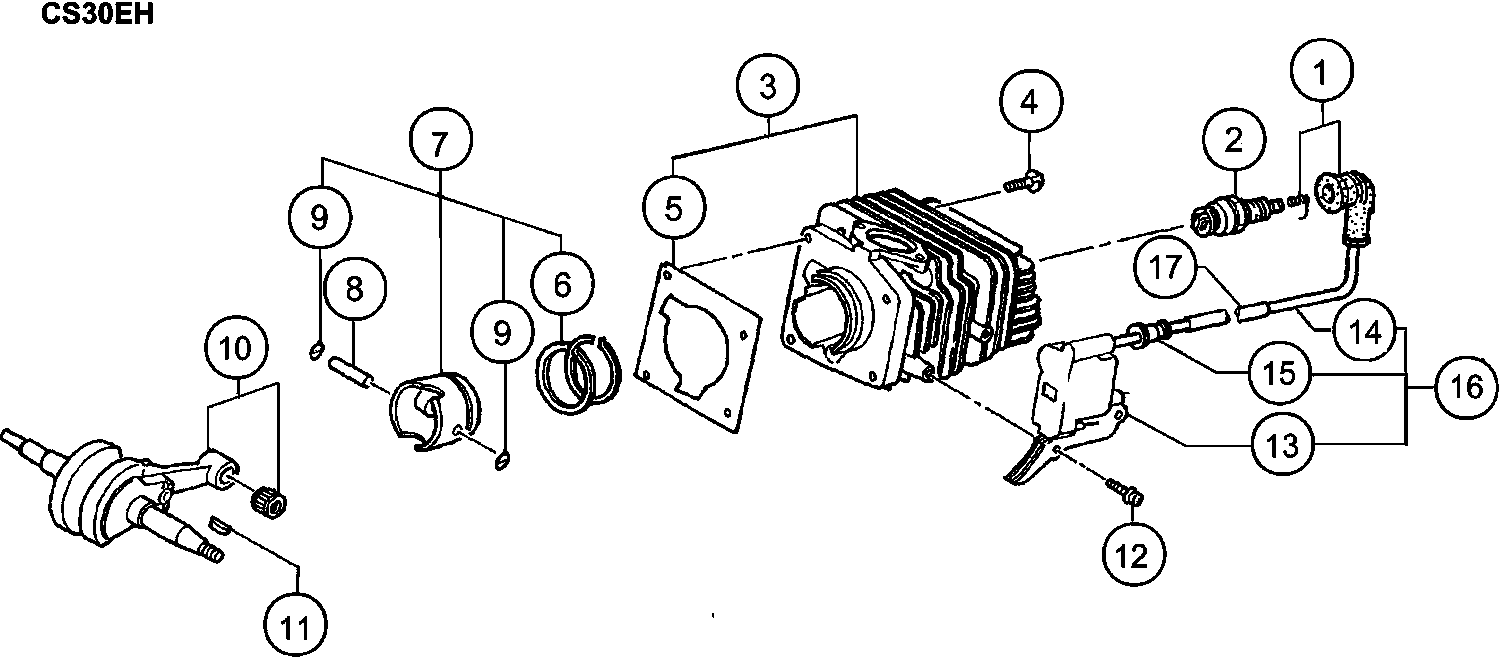

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Hikoki CS30EH

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer
Zündkerzenkappe kpl. alte Art.nr. 157-01570-90 Ti
1 6687468 2.31 2.75
Zündkerze Rcj8y
2 6699328 3.30 3.93
Zylinder-set alte Art.nr. 001-01750-90
3 6685460 58.39 69.48
Sechskantbolzen Cg24ekb
4 6684586 2.15 2.56
Zylinderdichtung alte Art.nr. 017-01750-20
5 6685725 1.15 1.37
Kolbenring alte Art.nr. 041-04000-20
6 6686122 4.45 5.30
Kolben Set Reserve alte Art.nr. 030-01750-90
7 6685880 24.20 28.80
Kolbenbolzen alte Art.nr. 037-01400-20
8 6686008 2.31 2.75
Sicherungsring neue Art.nr. 039-00000-20
9 6685078 1.15 1.37
Kurbelwelle kpl. alte Art.nr. 046-01751-80
10 6686172 64.28 76.49
Scheibenfeder 3x13x4.5 alte Art.nr. 068-10100-20
11 6684899 2.15 2.56
Hochspannungsschraube 4x18ws alte Art.nr. 994-160
12 6695407 1.15 1.37
Zündspule
13 6685089 36.15 43.02
Nicht mehr lieferbar, kein Ersatz
14 6687890
Gummikappe Cg24ekb Till G165840
15 6684602 2.15 2.56
Zündspule kpl. alte Art.nr.167-20555-90
16 6687667 36.15 43.02
Isolierröhre f. Kabel alte Art.nr. 755-32050-20 T
17 6692900 1.15 1.37
Zwischenlegering 0.1 alte Art.nr. 071-04063-21
21 6686474 1.15 1.37
Unterlegscheibe
21 6685098 1.15 1.37
Unterlegscheibe
21 6685099 1.15 1.37
Mutter f. Schwungrad
22 6685104 1.15 1.37
Ring
23 6695222 1.15 1.37
Ring
24 6685103 1.15 1.37
Magnetorotorass'ynew
25 6685102 17.40 20.71
Startersperre
27 6685105 1.15 1.37
D4e Sicherungsring (alt 993-55040-001)
28 6685101 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
29 6684668
Kurbelgehäuse kpl. alte Art.nr. 072-01750-90
30 6686524 44.31 52.73
Öldichtung Cg24ekb
31 6684607 4.29 5.10
Dichtung f. Kurbelgehäuse alte Art.nr. 090-01750-
32 6686702 1.15 1.37
Kugellager
33 6685096 5.28 6.28
Keine Informationen verfügbar, nicht bestellbar
34 6685095
Filtergehäuse kpl. alte Art.nr. 155-32970-81
51 6687421 8.41 10.01
Ansaugkrümmerdichtung
52 6689876 1.15 1.37
Ansaugkrümmer Includ.98a Till 8.2012
53 6685202 3.30 3.93
Ansaugkrümmer kpl.
54 6689787 12.05 14.34
Motorgehäuse alte Art.nr.560-32970-90
55 6691367 60.35 71.82
Entlüftungsventil
56 6685173 2.31 2.75
Ansaugkrümmer
57 6685203 1.15 1.37
Innerer Tankdeckel
58 6685175 6.93 8.24
Sechskantbolzen Cg24ekb
59 6684634 2.15 2.56
Kontrollschild alte Art.nr.476-01700-20
60 6690843 1.15 1.37
Drosselventil alte Art.nr.700-32970-20
61 6692411 1.15 1.37
Drosseldistanzblech 0.8 alte Art.nr.708-32350-20
62 6692596 1.15 1.37
Gummi f. Drosselgestell alte Art.-nr.707-32970-20
63 6692591 1.15 1.37
Drosselknopf alte Art.-nr.704-32970-80
64 6692514 3.30 3.93
Einstellkappe For Rus
65 6687958 2.31 2.75
Einstellkappe
65 6687959 2.31 2.75
Leerlaufschwamm
66 6685224 1.15 1.37
Filterabdeckung
67 6686304 5.61 6.68
Filterabdeckung
68 6689735 1.15 1.37
Filter Element
69 6690074 3.30 3.93
Sechskantbolzen Cg24ekb
70 6684595 2.15 2.56
Schneidschraube Till C026900
71 6685153 1.15 1.37
Schraube 5x40ws alte Art.nr.994-16050-422
72 6695428 1.15 1.37
Sechskantbolzen 5x18ps alte Art.nr. 994-63050-185
73 6695505 1.15 1.37
Hülse alte Art.nr. 027-0630a-20
74 6685853 2.31 2.75
kleine Unterlegscheibe Rb24e
75 6684864 2.15 2.56
Sechskantbolzen 5x40 alte Art.nr. 990-51050-403
81 6695054 1.15 1.37
Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01
82 6684662 2.15 2.56
Auspuffdämpfer-set alte Art.nr.704-01750-90
83 6692448 19.36 23.04
Schalldämpfergehäuse B alte Art.nr.717-01750-80
84 6692628 6.44 7.66
Nicht mehr lieferbar, kein Ersatz
85 6692679
Schalldämpfer Anschlussdichtung alte Art.-nr.739-
86 6692834 2.31 2.75
Schalldämpfer-gehäuse alte Art.nr.716-01750-80
87 6692608 4.45 5.30
Schalldämpferdichtung alte Art.-nr.737-01750-20
88 6692735 2.31 2.75
Ölleitung B alte Art.nr.505-32710-20
101 6691121 4.45 5.30
Clip 7 alte Art.nr.680-04019-21
102 6692312 1.15 1.37
Ring
103 6684661 2.15 2.56
Ölfilter alte Art.nr.487-32712-20
104 6690919 1.15 1.37
Ölfilter
105 6685249 2.31 2.75
Rohrverbindung
106 6685196 1.15 1.37
Hauptpumpe
107 6685139 5.94 7.07
Benzinleitung
108 6685267 1.15 1.37
Kraftstoffleitung 2.5x4x210 alte Art.-nr.700-0250
109 6692353 1.15 1.37
Gummischlauch (alt 678-56300-20 & 6685272)
110 6697174 1.98 2.35
Gummischlauch (alt 6685195)
110A 6697632 4.63 5.50
Röhrenschutz
111 6688155 5.94 7.07
Pumpenfilter
112 6685199 4.45 5.30
Tankkappe
113 6685180 3.30 3.93
Tankkappen Verpackung
114 6685179 1.15 1.37
Öltankdeckel-Ass'y (alt 6685178)
115 6697756 3.80 4.52
ÖLTANK VERSCHLUSS PACKUNG (ALT 6685177)
116 6697888 1.04 1.23
Seilzugstarter kpl. alte Art.nr. 756-0175d-90
121 6692911 28.14 33.48
Einstellschraube (alte 839-03045-20)
122 6684679 2.15 2.56
Starterrolle (ALT 774-01761-20)
124 6685184 4.95 5.89
Seil Since H081351
125 6685186 2.31 2.75
Federngehäuseeinheit (ALT 778-01761-90)
126 6685185 9.24 10.99
Dämpfungsfeder Since H081351
127 6685183 4.45 5.30
Starter Griff
128 6685188 2.31 2.75
Gebläsegehäuse
129 6686952 17.55 20.88
Schneidschraube Till C026900
130 6685191 1.15 1.37
Nockenplatte (ALT 759-0174M-20)
131 6685182 3.30 3.93
Platte
132 6685189 1.15 1.37
Schneidschraube Till C026900
133 6685153 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
134 6687481
Dichtungsabdeckung alte Art.nr. 129-01750-20
135 6687183 2.31 2.75
Luft Deflektor
136 6687327 4.45 5.30
Vergaser Set Wt553
141 6690650 86.36 102.77
Schutzsieb Cg24ekb
142 6684700 4.29 5.10
Pumpengehäuse alte Art.nr.575-25006-20 Since B027
143 6691416 8.91 10.61
Schraube
144 6685210 1.15 1.37
Pumpendichtung
145 6685212 2.31 2.75
Pumpen Membrane
146 6685213 4.45 5.30
Kontrollhebel
147 6685217 3.30 3.93
Gelenkwellenset
148 6685218 2.31 2.75
Ventilfeder
149 6690872 2.31 2.75
Gelenkwelle
150 6685219 1.15 1.37
Membranabdeckung
151 6685222 4.45 5.30
Dosiermembrane alte Art.nr474-25001-80. Till B027
152 6690827 11.71 13.94
Membran Verpackung
153 6685220 2.31 2.75
Nadelventil alte Art.nr. 603-25012-20
154 6685215 5.28 6.28
Justierschraube
155 6685297 2.31 2.75
Justierschraube
156 6685298 2.31 2.75
Schraube
157 6685223 1.15 1.37
Vergaser Set Wt551 For Rus
158 6690647 76.38 90.89
Pumpe
159 6685211 8.41 10.01
Keine Informationen verfügbar, nicht bestellbar
160 6690721
Justierfeder alte Art.nr.623-25032-20 Till B02770
161 6692048 2.31 2.75
Schraube 5 x 14 Ws alte Art.nr. 994-16050-141
161 6695416 1.15 1.37
Abdeckung f. Ölpumpe alte Art.nr. 097-32970-20
162 6686764 2.31 2.75
Höhenjustierfeder alte Art.nr.485-25040-20
163 6690897 3.30 3.93
Ölleitung A alte Art.nr.515-32710-20
163 6691223 3.30 3.93
Schraube Antrieb alte Art.nr. 084-32900-20
164 6686645 10.40 12.38
Luftventilatorschwamm
165 6685156 1.15 1.37
Ölpumpe kpl. alte Art.nr. 144-32902-90
166 6687325 11.71 13.94
Öljustierdichtung alte Art.nr.488-32970-20
167 6690957 1.15 1.37
Ölpumpenregler alte Art.nr.501-32710-21
168 6691070 1.15 1.37
O-Ring P-6 (alt 6695663)
169 6697917 1.04 1.23
Reserveset f. Ölpumenbehälter alte Art.nr. 088-32
170 6686681 9.74 11.59
O-Ring P-6 (alt 6695663)
171 6697917 1.04 1.23
Schneidschraube Since C026901 Till F024130
172 6685275 1.15 1.37
Benzinleitung Till G086250
173 6685154 1.15 1.37
Kettenfänger
174 6685155 1.15 1.37
Schneidschraube
175 6685152 1.15 1.37
Klemmmutter f. Kette alte Art.nr. 121-32530-20 Ti
191 6685166 2.31 2.75
Kupplung
192 6685142 14.38 17.11
Nadellager alte Art.nr. 999-62101-301
193 6685143 4.45 5.30
Kupplungsgehäuse
194 6685144 14.53 17.28
Ring
195 6685145 2.31 2.75
Schneidschraube
196 6685161 1.15 1.37
Führungsplatte A (alt 6690733)
197 6697599 2.80 3.33
Kurbelwelle
199 6685146 2.31 2.75
Schneidschraube
200 6685161 1.15 1.37
Seitenverkleidung kompl. alte Art.nr. 040-32970-9
201 6686110 64.28 76.49
Führungsplatte B
202 6690756 2.31 2.75
Schraube 2.6x5 alte Art.nr. 993-30026-050
203 6695269 1.15 1.37
Bremshebel Komp. (alt 6689676)
204 6697958 8.58 10.20
Kettenzieher
205B 6698986 13.35 15.89
Bremseisenabdeckung schwarz
206 6689712 2.31 2.75
Bremsfeder
207 6689705 2.31 2.75
Bremsunterstützung
208 6685119 4.45 5.30
Nadelroller
209 6685141 1.15 1.37
Bremseisenabdeckung
210 6685388 4.05 4.82
Bremsband
211 6689728 8.41 10.01
Filter Fixier Mansch
212 6690805 1.15 1.37
Hülse alte Art.nr. 031-32901-20
213 6685120 1.15 1.37
Seitenverkleidung alte Art.nr. 039-32970-81
214 6686046 14.35 17.08
Bremshebelfeder
215 6685122 2.31 2.75
Schneidschraube
216 6685148 1.15 1.37
Blechschraube 5x35 alte Art.nr. 990-73050-354
221 6695107 1.15 1.37
Filter Fixier Mansch
222 6690805 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
223 6688263
Blechschraube 5x40 alte Art.nr. 990-73050-404
224 6695108 1.15 1.37
Dämpfer Manschette A
225 6688481 1.15 1.37
Schneidschraube
226 6685074 1.15 1.37
Rück Griff B kompl. alte Art.nr. 011-32970-80
227 6685651 6.60 7.85
Steckbolzenkappe alte Art.-nr.725-32161-20
228 6692680 1.15 1.37
Stopperfeder
229 6686447 1.15 1.37
Steckbolzen
230 6686430 1.15 1.37
Sicherheitshebel
231 6688363 1.15 1.37
Drosselklappenhebel
232 6686395 2.31 2.75
Drosselklappenfeder alte Art.nr. 061-32710-20
233 6686416 2.31 2.75
Rück Griff alte Art.nr. 010-32970-20
234 6685623 4.45 5.30
Schneidschraube
235 6685148 1.15 1.37
Frontgriff
236 6688085 6.28 7.47
Kabel
237 6685252 2.31 2.75
Kabel 325l
238 6687838 2.31 2.75
STOPP SCHALTER (ALT 170-04063-80)
239 6685239 3.30 3.93
Drosselklappen-seil alte Art.nr.885-01750-80
240 6693874 4.45 5.30
Kabelklemme kpl.
241 6688011 1.15 1.37
Motorgehäuse Abdeckung alte Art.nr.563-32970-20
242 6691379 3.30 3.93
Schneidschraube Till C026900
243 6685153 1.15 1.37
Kombischlüssel 10/19 alte Art.nr. 013-29323-50
501 6685257 3.30 3.93
x50 Minus Treibrad Since B027901
502 6686632 3.06 3.64
Bolzen
503 6685270 7.65 9.10
Schneidschraube Since C026901 Till F024130
504 6685275 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
505 6697852
Keine Informationen verfügbar, nicht bestellbar
506 6685294
Keine Informationen verfügbar, nicht bestellbar
507A 6685401
Typenschild alte Art.nr.906-72101-21
601 6694396 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
602 6694499
Anlasser-kennzeichnung alte Art.nr.915-72103-20 F
603 6694501 2.10 2.50
