Hikoki CS30EJ Zeichnungen und Teile

Auf dem Typenschild sollte die Typenbezeichnung CS30EJ stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt. Hikoki Powertools ist der neue Name von Hitachi Powertools.

Teilezeichnung

Teileliste

Zeichnungen der HIKOKI CS30EJ

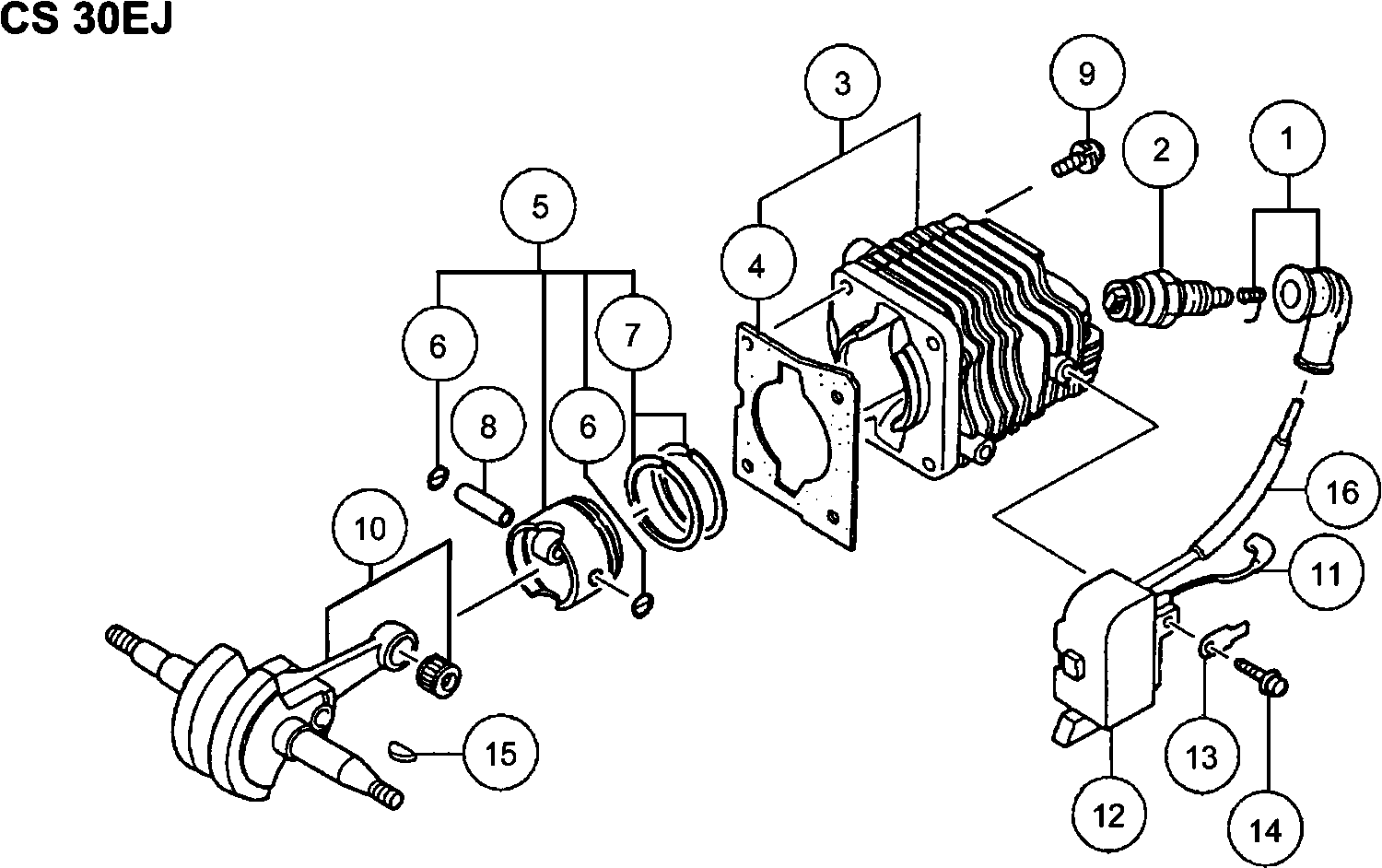

Teilezeichnung 1

Zum Vergrößern anklicken
Vergrößerung im neuen Fenster

Teileliste der Hikoki CS30EJ

Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.

Zündkerzenkappe kpl. alte Art.nr. 157-01570-90 Ti
1	6687468	Zündkerzenkappe kpl. alte Art.nr. 157-01570-90 Ti	€ 2.24
BOUGIE BMR6A
2	6699315	BOUGIE BMR6A	€ 12.92
Zylinder Set alte Art.nr. 001-01740-91
3	6685457	Zylinder Set alte Art.nr. 001-01740-91	€ 42.89
Zylinderdichtung alte Art.nr. 017-01740-20
4	6685724	Zylinderdichtung alte Art.nr. 017-01740-20	€ 1.11
Kolben Set alte Art.nr. 030-01741-90
5	6685879	Kolben Set alte Art.nr. 030-01741-90	€ 21.53
Sicherungsring neue Art.nr. 039-00000-20
6	6685078	Sicherungsring neue Art.nr. 039-00000-20	€ 1.11
Kolbenring
7	6685331	Kolbenring	€ 3.92
Kolbenbolzen alte Art.nr. 037-01400-20
8	6686008	Kolbenbolzen alte Art.nr. 037-01400-20	€ 2.24
Sechskantbolzen Rb24e
9	6684903	Sechskantbolzen Rb24e	€ 2.08
Nicht bestellbar
10	6697636	Nicht bestellbar
Kabel B70m
11	6687837	Kabel B70m	€ 2.24
Zündspule kpl. alte Art.nr.167-21540-80
12	6687700	Zündspule kpl. alte Art.nr.167-21540-80	€ 42.89
Tab
13	6688060	Tab	€ 1.11
Hochspannungsschraube 4x18ws alte Art.nr. 994-160
14	6695407	Hochspannungsschraube 4x18ws alte Art.nr. 994-160	€ 1.11
Scheibenfeder 3x13x4.5 alte Art.nr. 068-10100-20
15	6684899	Scheibenfeder 3x13x4.5 alte Art.nr. 068-10100-20	€ 2.08
Isolierröhre f. Kabel alte Art.nr. 755-32050-20 T
16	6692900	Isolierröhre f. Kabel alte Art.nr. 755-32050-20 T	€ 1.11
Kurbelgehäuse kpl. alte Art.nr. 072-01740-94
20	6686523	Kurbelgehäuse kpl. alte Art.nr. 072-01740-94	€ 34.99
Öldichtung Cg24ekb
21	6684607	Öldichtung Cg24ekb	€ 4.15
Nicht bestellbar
22	6685095	Nicht bestellbar
Kugellager
23	6685096	Kugellager	€ 5.11
Dichtung f. Kurbelgehäuse alte Art.nr. 090-0174g-
24	6686701	Dichtung f. Kurbelgehäuse alte Art.nr. 090-0174g-	€ 1.11
Nicht bestellbar
25	6684668	Nicht bestellbar
D4eretainingringnew
27	6685101	D4eretainingringnew	€ 1.11
Startersperre
28	6685105	Startersperre	€ 1.11
Startersperre
29A	6685334	Startersperre	€ 1.02
Ring
30	6685103	Ring	€ 1.11
Mutter f. Schwungrad
31	6685104	Mutter f. Schwungrad	€ 1.11
Zwischenlegering 0.4 alte Art.nr. 071-04063-25
32	6686475	Zwischenlegering 0.4 alte Art.nr. 071-04063-25	€ 1.11
Unterlegscheibe
32	6685098	Unterlegscheibe	€ 1.11
Unterlegscheibe
32	6685099	Unterlegscheibe	€ 1.11
Ring
33	6695222	Ring	€ 1.11
Nicht bestellbar
40	6691361	Nicht bestellbar
Entlüftungsventil
41	6685173	Entlüftungsventil	€ 2.24
Air Vent Valve Set
42	6697231	Air Vent Valve Set	€ 5.28
Sechskantbolzen Cg24ekb
43	6684634	Sechskantbolzen Cg24ekb	€ 2.08
Erdungskabel kpl.
44	6688446	Erdungskabel kpl.	€ 2.24
Stop Switch Ass'y
45A	6601374	Stop Switch Ass'y	€ 11.34
Schalterplatte
46	6687949	Schalterplatte	€ 1.11
Filterabdeckung
50	6686299	Filterabdeckung	€ 3.19
Filterabdeckung
51	6689735	Filterabdeckung	€ 1.11
Filter Element
52	6690064	Filter Element	€ 3.19
Isolator Set
53	6689935	Isolator Set	€ 11.66
Isolator Dichtung
54	6689871	Isolator Dichtung	€ 1.11
Vergaserisoliergummi
55	6690001	Vergaserisoliergummi	€ 1.11
Ventil Halterung
56	6689806	Ventil Halterung	€ 1.11
Ventilmembrane
57	6689803	Ventilmembrane	€ 3.19
Nicht mehr lieferbar
58	6694964	Nicht mehr lieferbar
Carburetor Gasket
59	6698108	Carburetor Gasket	€ 1.74
Vergaser Set Wt-760 Since B027901
60	6690667	Vergaser Set Wt-760 Since B027901	€ 81.70
Schraube 5x45/s alte Art.nr. 994-14050-451
61	6695350	Schraube 5x45/s alte Art.nr. 994-14050-451	€ 1.11
Drosseldistanzblech alte Art.nr.708-32911-20
62	6692597	Drosseldistanzblech alte Art.nr.708-32911-20	€ 1.02
kleine Unterlegscheibe Rb24e
63	6684864	kleine Unterlegscheibe Rb24e	€ 2.08
Drosselventil alte Art.-nr.700-32918-20
64	6692410	Drosselventil alte Art.-nr.700-32918-20	€ 2.24
Schneidschraube
65	6685152	Schneidschraube	€ 1.11
Filterabdeckung
66	6687344	Filterabdeckung	€ 4.31
Nicht bestellbar
67	6684668	Nicht bestellbar
kleine Unterlegscheibe Rb24e
68	6684864	kleine Unterlegscheibe Rb24e	€ 2.08
Leerlaufschwamm
69	6685224	Leerlaufschwamm	€ 1.11
Luftfilter Schwamm Till G086250
71	6690355	Luftfilter Schwamm Till G086250	€ 1.11
Dichtungsabdeckung alte Art.nr. 129-01730-20 Till
72	6687182	Dichtungsabdeckung alte Art.nr. 129-01730-20 Till	€ 1.11
Auspuffdämpfer-set neue Art.nr.6692447 Since B027
81	6692447	Auspuffdämpfer-set neue Art.nr.6692447 Since B027	€ 16.84
Schalldämpferdichtung alte Art.-nr.737-01700-20
82	6692734	Schalldämpferdichtung alte Art.-nr.737-01700-20	€ 1.11
Schalldämpfergehäuse B alte Art.nr.717-01740-80 F
83	6692627	Schalldämpfergehäuse B alte Art.nr.717-01740-80 F	€ 10.87
Nicht mehr lieferbar
84	6692677	Nicht mehr lieferbar
Schalldämpfer Kupplungsdichtung alte Art.-nr.739-
85	6692833	Schalldämpfer Kupplungsdichtung alte Art.-nr.739-	€ 1.11
Schalldämpfer-gehäuse alte Art.nr.716-01709-80 Fo
86	6692607	Schalldämpfer-gehäuse alte Art.nr.716-01709-80 Fo	€ 4.31
Sechskantbolzen 5x40 alte Art.nr. 990-51050-403
87	6695054	Sechskantbolzen 5x40 alte Art.nr. 990-51050-403	€ 1.11
Ring
88	6684661	Ring	€ 2.08
Ölleitung B alte Art.nr.505-32710-20
101	6691121	Ölleitung B alte Art.nr.505-32710-20	€ 4.31
Clip 7 alte Art.nr.680-04019-21
102	6692312	Clip 7 alte Art.nr.680-04019-21	€ 1.11
Ring
103	6684661	Ring	€ 2.08
Ölfilter alte Art.nr.487-32712-20
104	6690919	Ölfilter alte Art.nr.487-32712-20	€ 1.11
Ölfilter
105	6685249	Ölfilter	€ 2.24
Drosselklappen-seil alte Art.nr.885-01740-81
106	6693873	Drosselklappen-seil alte Art.nr.885-01740-81	€ 5.59
Draht Gummidichtung alte Art.nr. 964-01710-20
107	6694836	Draht Gummidichtung alte Art.nr. 964-01710-20	€ 1.11
Hauptpumpe
108	6685139	Hauptpumpe	€ 5.75
Benzinleitung
109	6685138	Benzinleitung	€ 1.11
Gummileitung alte Art.nr.678-01740-20
110	6692292	Gummileitung alte Art.nr.678-01740-20	€ 4.31
Pumpenfilter
111	6685199	Pumpenfilter	€ 4.31
Kraftstoffleitung 2.5x4x150 alte Art.-nr.700-0250
112	6692351	Kraftstoffleitung 2.5x4x150 alte Art.-nr.700-0250	€ 1.11
Return Grommet Till 7.2014
113	6697846	Return Grommet Till 7.2014	€ 1.00
Nicht bestellbar
114	6697780	Nicht bestellbar
Einstellkappe Since B027901
115	6687957	Einstellkappe Since B027901	€ 3.19
Gummidichtungsring alte Art.-nr.707-32710-20
116	6692590	Gummidichtungsring alte Art.-nr.707-32710-20	€ 1.11
Drosselknopf alte Art.-nr.704-32710-80
117	6692513	Drosselknopf alte Art.-nr.704-32710-80	€ 2.24
Gummidichtung
118	6687976	Gummidichtung	€ 1.11
O-ring
119	6697898	O-ring	€ 1.00
O-ring P21 Since H106411
119A	6699285	O-ring P21 Since H106411	€ 1.00
Öl-tankkappe alte Art.nr.642-32719-90
120	6692159	Öl-tankkappe alte Art.nr.642-32719-90	€ 4.95
Tankdeckel alte Art.nr.635-32911-90
121A	6692121	Tankdeckel alte Art.nr.635-32911-90	€ 9.27
Verschlussmutter Rb24e
122	6684872	Verschlussmutter Rb24e	€ 2.08
Seilzugstarter kpl. alte Art.nr. 756-01740-90
131	6692906	Seilzugstarter kpl. alte Art.nr. 756-01740-90	€ 42.89
Schneidschraube Since C026901 Till F024130
132	6685275	Schneidschraube Since C026901 Till F024130	€ 1.11
Ring
133	6689681	Ring	€ 1.11
Seilscheibenstarter alte Art.nr.774-01740-20
134	6693060	Seilscheibenstarter alte Art.nr.774-01740-20	€ 3.19
Starter f. Seilhaspel
135	6693159	Starter f. Seilhaspel	€ 1.11
Gehäuse f. Rückholfe alte Art.nr. 778-01740-90
136	6693093	Gehäuse f. Rückholfe alte Art.nr. 778-01740-90	€ 7.50
Startergriff alte Art.nr.785-01740-20
137	6693228	Startergriff alte Art.nr.785-01740-20	€ 2.24
Lüftergehäuse
138	6686947	Lüftergehäuse	€ 8.30
Schneidschraube Till C026900
139	6685191	Schneidschraube Till C026900	€ 1.11
Ring
140	6684632	Ring	€ 2.08
Schutzsieb Cg24ekb
151	6684700	Schutzsieb Cg24ekb	€ 4.15
Pumpengehäuse alte Art.nr.575-25006-20 Since B027
152	6691416	Pumpengehäuse alte Art.nr.575-25006-20 Since B027	€ 8.63
Schraube
153	6685210	Schraube	€ 1.11
Pumpendichtung
154	6685212	Pumpendichtung	€ 2.24
Pumpen Membrane
155	6685213	Pumpen Membrane	€ 4.31
Kontrollhebel
158	6685217	Kontrollhebel	€ 3.19
Gelenkwellenset
159	6685218	Gelenkwellenset	€ 2.24
Ventilfeder
160	6690873	Ventilfeder	€ 4.31
Gelenkwelle
161	6685219	Gelenkwelle	€ 1.11
Membranabdeckung
162	6685222	Membranabdeckung	€ 4.31
Dosiermembrane alte Art.nr474-25001-80. Till B027
163	6690827	Dosiermembrane alte Art.nr474-25001-80. Till B027	€ 11.34
Membran Verpackung
164	6685220	Membran Verpackung	€ 2.24
Nadelventil alte Art.nr. 603-25012-20
165	6685215	Nadelventil alte Art.nr. 603-25012-20	€ 5.11
Justierschraube
166	6685297	Justierschraube	€ 2.24
Justierschraube
167	6685298	Justierschraube	€ 2.24
Schraube
170	6685223	Schraube	€ 1.11
Schraube 5 x 14 Ws alte Art.nr. 994-16050-141
191	6695416	Schraube 5 x 14 Ws alte Art.nr. 994-16050-141	€ 1.11
Abdeckung f. Ölpumpe alte Art.nr. 097-32900-20
192	6686763	Abdeckung f. Ölpumpe alte Art.nr. 097-32900-20	€ 2.24
Ölleitung A alte Art.nr.515-32710-20
193	6691223	Ölleitung A alte Art.nr.515-32710-20	€ 3.19
Schraube Antrieb alte Art.nr. 084-32900-20
194	6686645	Schraube Antrieb alte Art.nr. 084-32900-20	€ 10.07
Schwamm, Belüftung alte Art.nr.567-01700-20
195	6691400	Schwamm, Belüftung alte Art.nr.567-01700-20	€ 1.11
Ölpumpe kpl. alte Art.nr. 144-32902-90
196	6687324	Ölpumpe kpl. alte Art.nr. 144-32902-90	€ 10.22
Öljustierdichtung alte Art.nr.488-32710-21
197	6690956	Öljustierdichtung alte Art.nr.488-32710-21	€ 1.11
Ölpumpenregler alte Art.nr.501-32710-21
198	6691070	Ölpumpenregler alte Art.nr.501-32710-21	€ 1.11
O Ring
199	6697917	O Ring	€ 1.00
Reserveset f. Ölpumenbehälter alte Art.nr. 088-32
200	6686681	Reserveset f. Ölpumenbehälter alte Art.nr. 088-32	€ 9.43
O Ring
201	6697917	O Ring	€ 1.00
Schneidschraube Since C026901 Till F024130
202	6685275	Schneidschraube Since C026901 Till F024130	€ 1.11
Benzinleitung Till G086250
203	6685154	Benzinleitung Till G086250	€ 1.11
Kettenfänger
204	6685155	Kettenfänger	€ 1.11
Schneidschraube
205	6685152	Schneidschraube	€ 1.11
Klemmmutter f. Kette alte Art.nr. 121-32530-20 Ti
221	6685166	Klemmmutter f. Kette alte Art.nr. 121-32530-20 Ti	€ 2.24
Klemmmutter f. Kette alte Art.nr. 121-32600-20
221A	6687105	Klemmmutter f. Kette alte Art.nr. 121-32600-20	€ 1.11
Kupplung
222	6685142	Kupplung	€ 13.92
Nadellager alte Art.nr. 999-62101-301
223	6685143	Nadellager alte Art.nr. 999-62101-301	€ 4.31
Kupplungsgehäuse
224	6685144	Kupplungsgehäuse	€ 14.06
Ring
225	6685145	Ring	€ 2.24
Schneidschraube
226	6685161	Schneidschraube	€ 1.11
Guide Plate A
227	6697599	Guide Plate A	€ 2.71
Kurbelwelle
228	6685146	Kurbelwelle	€ 2.24
Schneidschraube
229	6685161	Schneidschraube	€ 1.11
Side Case Ass'y Since C091001
230	6697628	Side Case Ass'y Since C091001	€ 47.00
Führungsplatte B
231	6690756	Führungsplatte B	€ 2.24
Schraube 2.6x5 alte Art.nr. 993-30026-050
232	6695269	Schraube 2.6x5 alte Art.nr. 993-30026-050	€ 1.11
Chain Puller
233B	6698986	Chain Puller	€ 12.92
Getriebe
234	6685168	Getriebe	€ 2.24
Bremshandgriff
235	6689674	Bremshandgriff	€ 12.62
Bremseisenabdeckung schwarz
236	6689712	Bremseisenabdeckung schwarz	€ 2.24
Nicht bestellbar
237	6697694	Nicht bestellbar
Bremsunterstützung
238	6685119	Bremsunterstützung	€ 4.31
Nadelroller
239	6685141	Nadelroller	€ 1.11
Bremseisenabdeckung
240	6685388	Bremseisenabdeckung	€ 3.92
Bremsband
241	6689728	Bremsband	€ 8.14
Filter Fixier Mansch
242	6690805	Filter Fixier Mansch	€ 1.11
Hülse alte Art.nr. 031-32901-20
243	6685120	Hülse alte Art.nr. 031-32901-20	€ 1.11
Side Cover Comp
244	6697614	Side Cover Comp	€ 10.54
Bremshebelfeder
245	6685122	Bremshebelfeder	€ 2.24
Schneidschraube
246	6685148	Schneidschraube	€ 1.11
Schraube 5x25 Ps alte Art.nr. 994-15050-251
261	6695394	Schraube 5x25 Ps alte Art.nr. 994-15050-251	€ 1.11
U-mutter 5
262	6695157	U-mutter 5	€ 1.11
Schraube 5x40/s
263	6695348	Schraube 5x40/s	€ 1.11
kleine Unterlegscheibe Rb24e
264	6684864	kleine Unterlegscheibe Rb24e	€ 2.08
Dämpfer Manschette A
265	6688480	Dämpfer Manschette A	€ 1.11
Dämpfer A
266	6688117	Dämpfer A	€ 1.11
U-mutter 5
267	6695157	U-mutter 5	€ 1.11
Rück Griff B kompl. alte Art.nr. 011-32901-80
268	6685646	Rück Griff B kompl. alte Art.nr. 011-32901-80	€ 5.11
Steckbolzenkappe alte Art.-nr.725-32161-20
269	6692680	Steckbolzenkappe alte Art.-nr.725-32161-20	€ 1.11
Stopperfeder
270	6686447	Stopperfeder	€ 1.11
Steckbolzen alte Art.nr. 064-33225-20 Till U10057
271	6686433	Steckbolzen alte Art.nr. 064-33225-20 Till U10057	€ 1.11
Sicherheitshebel
272	6688361	Sicherheitshebel	€ 2.24
Nicht mehr lieferbar
273	6686390	Nicht mehr lieferbar
Nicht bestellbar
274	6697845	Nicht bestellbar
Sechskantmutter M4
275	6685069	Sechskantmutter M4	€ 1.11
Rück Griff A kompl. alte Art.nr. 010-32750-81
276	6685616	Rück Griff A kompl. alte Art.nr. 010-32750-81	€ 11.50
Schraube 4x22/ws alte Art.nr. 994-16040-226
277	6695410	Schraube 4x22/ws alte Art.nr. 994-16040-226	€ 1.11
Frontgriff kpl.
278	6688077	Frontgriff kpl.	€ 7.67
Dämpfer B
279	6688412	Dämpfer B	€ 1.11
Dämpfer Manschette B
280	6688485	Dämpfer Manschette B	€ 1.11
Blechschraube 5x35 alte Art.nr. 990-73050-354
281	6695107	Blechschraube 5x35 alte Art.nr. 990-73050-354	€ 1.11
Blechschraube 5x35 alte Art.nr. 990-73050-354
282	6695107	Blechschraube 5x35 alte Art.nr. 990-73050-354	€ 1.11
Kombischlüssel 10/19 alte Art.nr. 013-29323-50
501	6685257	Kombischlüssel 10/19 alte Art.nr. 013-29323-50	€ 3.19
Kombi Steckschlüssel alte Art.nr.883-32600-20
501A	6693809	Kombi Steckschlüssel alte Art.nr.883-32600-20	€ 4.31
CHAIN BAR 12" x 3/8" x 1.3 MM (.050") (OLD 109-327
502	6685294	CHAIN BAR 12" x 3/8" x 1.3 MM (.050") (OLD 109-327	€ 46.71
x50 Minus Treibrad Since B027901
503	6686632	x50 Minus Treibrad Since B027901	€ 2.96
Nicht bestellbar
504	6697852	Nicht bestellbar
CHAIN COVER 15"/16"
505A	6685401	CHAIN COVER 15"/16"	€ 6.10
Typenschild alte Art.nr. 906-72911-20
601	6694411	Typenschild alte Art.nr. 906-72911-20	€ 1.02
Anlasser-kennzeichnung alte Art.nr.915-72810-20
602	6694512	Anlasser-kennzeichnung alte Art.nr.915-72810-20	€ 1.11

Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
