Hikoki CS30SB Zeichnungen und Teile

Suche nach Teilen:
HikokiAuf dem Typenschild sollte die Typenbezeichnung CS30SB stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt. Hikoki Powertools ist der neue Name von Hitachi Powertools.

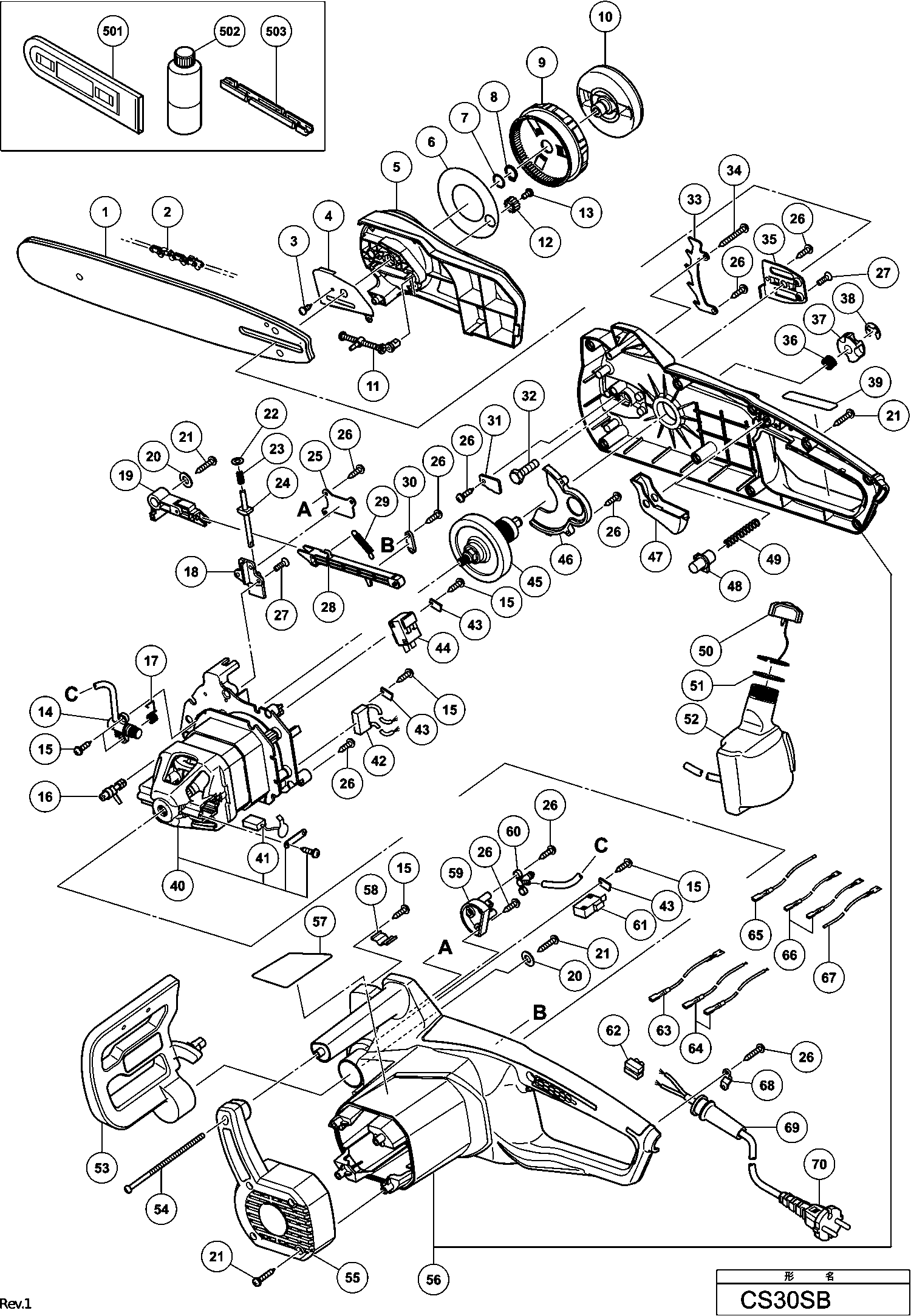

Zeichnungen der HIKOKI CS30SB

Teileliste der Hikoki CS30SB

Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
Nicht bestellbar
16696990Nicht bestellbar
Nicht bestellbar
26697852Nicht bestellbar
Tapping Screw D3x6
3696352Tapping Screw D3x6€ 1.09
Guide Plate
4338943Guide Plate€ 1.02
End Cap
5338794End Cap€ 6.10
Dust Seal
6335688Dust Seal€ 1.00
O-ring (1ap12) Cr12v/cr24dv, C8fse
7996407O-ring (1ap12) Cr12v/cr24dv, C8fse€ 1.02
Sicherungsring D14 (10st)
8939543Sicherungsring D14 (10st)€ 2.47
Tension Dial
9335150Tension Dial€ 2.32
Knopf
10335151Knopf€ 6.53
Chain Puller
11335966Chain Puller€ 5.95
Getriebe
12335152Getriebe€ 1.31
Maschinenschraube M4x8 Selbsts. (schwarz)
13315500Maschinenschraube M4x8 Selbsts. (schwarz)€ 1.31
Oil Pump
14338820Oil Pump€ 6.39
Schneidschraube
156685415Schneidschraube€ 1.02
Adjusting Bolt
16335967Adjusting Bolt€ 3.19
Extension Spring
17338821Extension Spring€ 1.00
Frame Plate
18338812Frame Plate€ 2.18
Front Push Rod
19338825Front Push Rod€ 2.61
Flat Washer
20338824Flat Washer€ 1.00
Tapping Screw D5x16
21339124Tapping Screw D5x16€ 1.74
Scheibe (1)
22338809Scheibe (1)€ 1.00
Feder (1)
23338810Feder (1)€ 1.00
Brake Bar
24338811Brake Bar€ 1.45
Press Board (brake Lever)
25338816Press Board (brake Lever)€ 1.00
Schraube
26954017Schraube€ 1.00
Senkkopfschraube M4x12 (10st)
27949323Senkkopfschraube M4x12 (10st)€ 1.02
Push Rod
28338830Push Rod€ 1.45
Return Spring
29338829Return Spring€ 1.00
Press Board
30338831Press Board€ 1.00
Press Board (b)
31338813Press Board (b)€ 1.00
Machine Screw
32338814Machine Screw€ 1.00
Spike
33338797Spike€ 1.45
Schneidschraube D5x30
34957580Schneidschraube D5x30€ 1.02
Insulation Blanket
35338796Insulation Blanket€ 1.02
Feder (1)
36338798Feder (1)€ 1.00
Sprocket
37338799Sprocket€ 2.90
Federscheibe
38974577Federscheibe€ 1.02
Motor Ass'y Includ.41
40338818Motor Ass'y Includ.41€ 112.34
Carbon Brush 230v (1 Pair)
41A999104Carbon Brush 230v (1 Pair)€ 15.97
Kondensator (1)
42338808Kondensator (1)€ 1.16
Press Board (a)
43338806Press Board (a)€ 1.00
Schalter
44338807Schalter€ 5.81
Output Shaft
45338819Output Shaft€ 20.10
Dust Cover
46338815Dust Cover€ 1.16
Schalterdruecker (1)
47338833Schalterdruecker (1)€ 1.00
Lock Off Button
48338832Lock Off Button€ 1.00
Lock Off Spring
49338804Lock Off Spring€ 1.00
Oil Tank Cap
50338801Oil Tank Cap€ 1.89
Rubber Ring
51338803Rubber Ring€ 1.00
Oil Tank
52338805Oil Tank€ 5.66
Protection Board
53338837Protection Board€ 11.47
Tapping Screw D5x130
54339125Tapping Screw D5x130€ 1.74
Motor Rear Cover
55338838Motor Rear Cover€ 5.23
Gehäuse
56338802Gehäuse€ 26.09
Spring Leaf
58338828Spring Leaf€ 1.00
Connector Base
59338823Connector Base€ 1.00
Verbindungsstueck (1)
60338822Verbindungsstueck (1)€ 1.16
Schalter
61338827Schalter€ 2.32
Terminal Set
62338834Terminal Set€ 1.00
Connecting Wire 280l (blue)
63338842Connecting Wire 280l (blue)€ 1.16
Connecting Wire 390l (blue)
64338841Connecting Wire 390l (blue)€ 1.89
Connecting Wire 300l (red)
65338843Connecting Wire 300l (red)€ 1.45
Connecting Wire 390l (red)
66338840Connecting Wire 390l (red)€ 2.03
Connecting Wire 65l (blue)
67338839Connecting Wire 65l (blue)€ 1.02
Press Board (for Cord)
68338835Press Board (for Cord)€ 1.00
Cord Armor
69338836Cord Armor€ 1.00
Cord (eu)
70339121Cord (eu)€ 6.82
Nicht bestellbar
5016699181Nicht bestellbar
Plug Clip Except For Rus
503309686Plug Clip Except For Rus€ 3.92
