Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki CS30Y'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

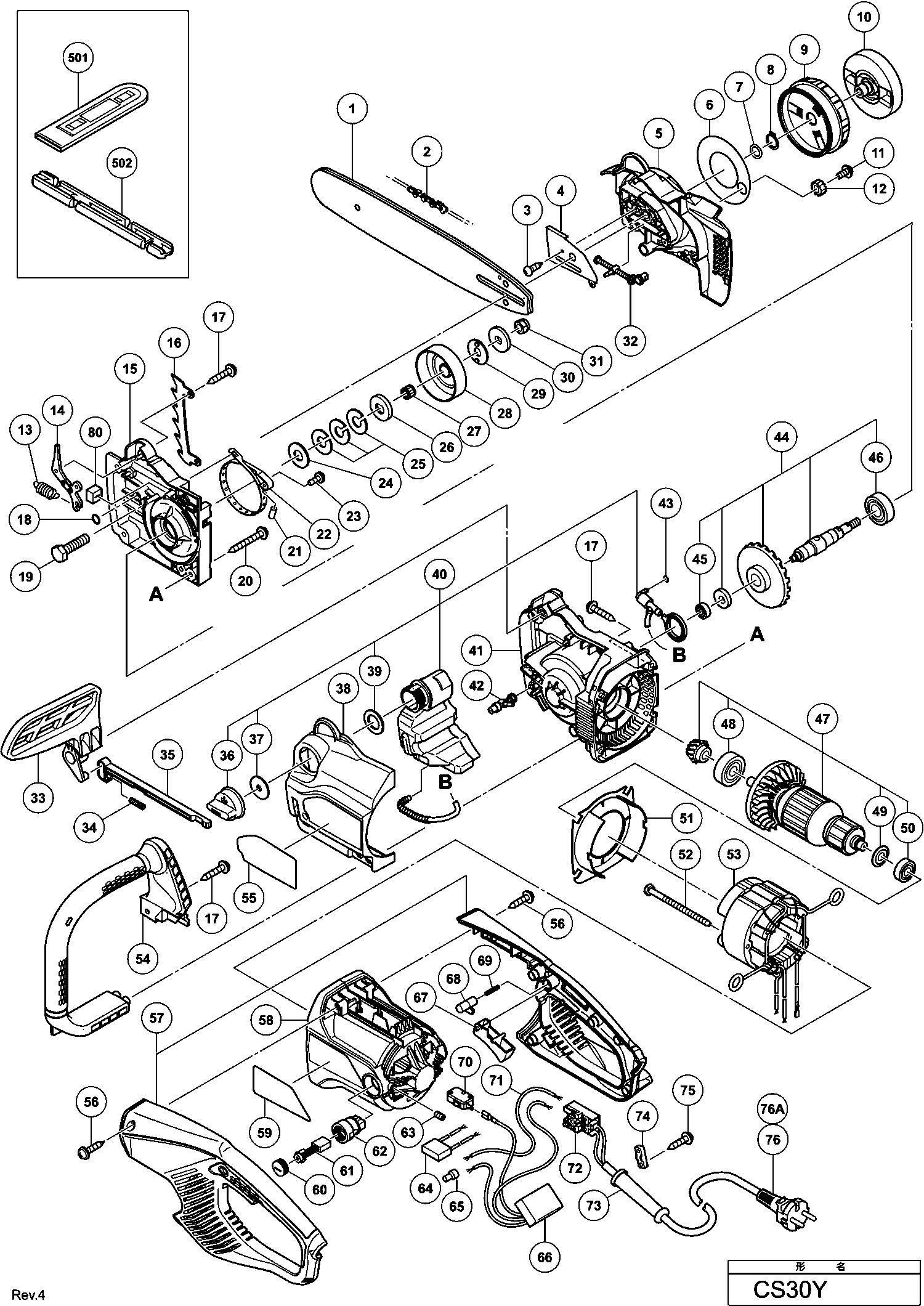

Zeichnungen der Hikoki CS30Y
Teileliste der Hikoki CS30Y
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Nicht mehr lieferbar | ||||
| 1 | 6696990 | |||
| Nicht mehr lieferbar | ||||
| 2 | 6697852 | |||
| Tapschroef D3 | ||||
| 3 | 696352 | 1.13 | 1.34 | |
| Geleide Plaat | ||||
| 4 | 335471 | 1.04 | 1.23 | |
| Zijkap Rechts | ||||
| 5 | 335470 | 1.04 | 1.23 | |
| Stofafdichting | ||||
| 6 | 335688 | 1.04 | 1.23 | |
| O-ring (1ap12) Cr12v/cr24dv, C8fse | ||||
| 7 | 996407 | 1.05 | 1.25 | |
| Sicherungsring D14 (10st) | ||||
| 8 | 939543 | 2.55 | 3.03 | |
| Spanningsregelaar | ||||
| 9 | 335150 | 2.40 | 2.86 | |
| Knopf | ||||
| 10 | 335151 | 6.75 | 8.03 | |
| Maschinenschraube M4x8 Selbsts. (schwarz) | ||||
| 11 | 315500 | 1.35 | 1.61 | |
| Getriebe | ||||
| 12 | 335152 | 1.35 | 1.61 | |
| Bremsfeder | ||||
| 13 | 6685389 | 1.05 | 1.25 | |
| Brake Link | ||||
| 14 | 6698587 | 4.65 | 5.53 | |
| Tandwielhuisdeksel | ||||
| 15 | 335472 | 12.90 | 15.35 | |
| Spike Bar | ||||
| 16 | 335482 | 1.04 | 1.23 | |
| Schneidschraube D5x25 M.flansch (schwarz), C8fshe | ||||
| 17 | 305558 | 1.04 | 1.23 | |
| O-ring (s-6) C8fc | ||||
| 18 | 997218 | 1.05 | 1.25 | |
| Schraube M8x35 (10stk), C8fshe, C8fse | ||||
| 19 | 949678 | 2.55 | 3.03 | |
| Nicht mehr lieferbar | ||||
| 20 | 325336 | |||
| Nadelrolle | ||||
| 21 | 6685391 | 1.05 | 1.25 | |
| Bremsband | ||||
| 22 | 6685390 | 4.05 | 4.82 | |
| Kopfschraube M4x12 M.u-scheibe (schwarz), C 8fshe | ||||
| 23 | 935196 | 1.04 | 1.23 | |
| Washer (e) | ||||
| 24 | 335484 | 1.04 | 1.23 | |
| Federscheibe | ||||
| 25 | 335485 | 1.04 | 1.23 | |
| Ring (b) | ||||
| 26 | 335486 | 3.15 | 3.75 | |
| Nadellager | ||||
| 27 | 6685361 | 4.05 | 4.82 | |
| Kupplungsgehäuse | ||||
| 28 | 6685403 | 10.20 | 12.14 | |
| Washer (c) | ||||
| 29 | 335487 | 1.04 | 1.23 | |
| Washer (d) | ||||
| 30 | 335488 | 1.60 | 1.90 | |
| Nicht mehr lieferbar | ||||
| 31 | 975348 | |||
| Chain Pulley | ||||
| 32 | 335966 | 6.15 | 7.32 | |
| Brake Handle | ||||
| 33 | 335479 | 2.70 | 3.21 | |
| Veer (c) | ||||
| 34 | 335483 | 1.04 | 1.23 | |
| Zugstange | ||||
| 35 | 335480 | 1.04 | 1.23 | |
| Tankdop | ||||
| 36 | 335144 | 1.04 | 1.23 | |
| Tankdoppakking | ||||
| 37 | 335691 | 1.04 | 1.23 | |
| Side Cover (l) | ||||
| 38 | 335477 | 4.05 | 4.82 | |
| Dichtung | ||||
| 39 | 335490 | 1.04 | 1.23 | |
| Oliepomp | ||||
| 40 | 335474 | 10.35 | 12.32 | |
| Getriebegehaeuse | ||||
| 41 | 335476 | 10.65 | 12.67 | |
| Adjusting Bolt | ||||
| 42 | 335967 | 3.30 | 3.93 | |
| O-RING (S-4) | ||||
| 43 | 981317 | 1.05 | 1.25 | |
| As + Tandwiel Set | ||||
| 44 | 335473 | 18.43 | 21.93 | |
| Kugellager 606zzm, C8fse | ||||
| 45 | 606ZZM | 15.40 | 18.33 | |
| Kugellager 6202 Vv | ||||
| 46 | 6202VV | 7.05 | 8.39 | |
| Anker Tandwiel 220-230 Volt | ||||
| 47 | 360957E | 55.69 | 66.27 | |
| Kugellager 6301vv, Cm9uby, G23ss | ||||
| 48 | 6301VV | 8.55 | 10.17 | |
| Ring | ||||
| 49 | 302428 | 1.04 | 1.23 | |
| Kugellager 6000 Vv, Cm9by, C8fse, G23ss | ||||
| 50 | 6000VV | 6.15 | 7.32 | |
| Fan Guide | ||||
| 51 | 335481 | 1.04 | 1.23 | |
| Sechskantschneidschraube D5x50 | ||||
| 52 | 953121 | 1.04 | 1.23 | |
| Veld 220-230 Volt | ||||
| 53 | 340864E | 37.81 | 45.00 | |
| Bügelgriff | ||||
| 54 | 335478 | 11.55 | 13.74 | |
| Caution Label | ||||
| 55 | 335466 | 1.05 | 1.25 | |
| Nicht mehr lieferbar | ||||
| 56 | 307811 | |||
| Handgreepdeksel | ||||
| 57 | 335475 | 15.40 | 18.33 | |
| Gehaeuse | ||||
| 58 | 335469 | 14.55 | 17.31 | |
| Kohlenkappe C6u/c7u u.a. H30pv/dh30pc/ H41mb/ G23 | ||||
| 60 | 945161 | 1.20 | 1.43 | |
| Kohlenbürsten C10fch | ||||
| 61 | 999065 | 7.95 | 9.46 | |
| Kohlenhalter Bm25y/p20sd/p50/ G23ss | ||||
| 62 | 938241 | 6.45 | 7.68 | |
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 63 | 938477 | 1.05 | 1.25 | |
| Noise Suppressor | ||||
| 64 | 335462 | 1.04 | 1.23 | |
| Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | ||||
| 65 | 959141 | 3.75 | 4.46 | |
| Regelaar 200-240 Volt | ||||
| 66 | 335455 | 25.44 | 30.27 | |
| Schaltgriff | ||||
| 67 | 335463 | 1.04 | 1.23 | |
| Off Lock Button | ||||
| 68 | 335464 | 1.04 | 1.23 | |
| Veer (a) | ||||
| 69 | 335465 | 1.04 | 1.23 | |
| Micro Schakelaar | ||||
| 70 | 335460 | 1.95 | 2.32 | |
| Nicht mehr lieferbar | ||||
| 71 | 335461 | |||
| Schalter | ||||
| 72 | 335453 | 13.20 | 15.71 | |
| Kabelknickschutz D8.8 Div.typen, Cm5sb | ||||
| 73 | 953327 | 1.04 | 1.23 | |
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 74 | 937631 | 1.04 | 1.23 | |
| Nicht mehr lieferbar | ||||
| 75 | 984750 | |||
| Nicht mehr lieferbar | ||||
| 76 | 335494 | |||
| Snoer (hol) | ||||
| 76A | 337722 | 3.00 | 3.57 | |
| Snoer (hol) | ||||
| 76A | 337723 | 13.80 | 16.42 | |
| Nicht mehr lieferbar | ||||
| 501 | 6699181 | |||
| Plug Clip | ||||
| 502 | 309686 | 4.05 | 4.82 | |
