Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki CS33EC'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

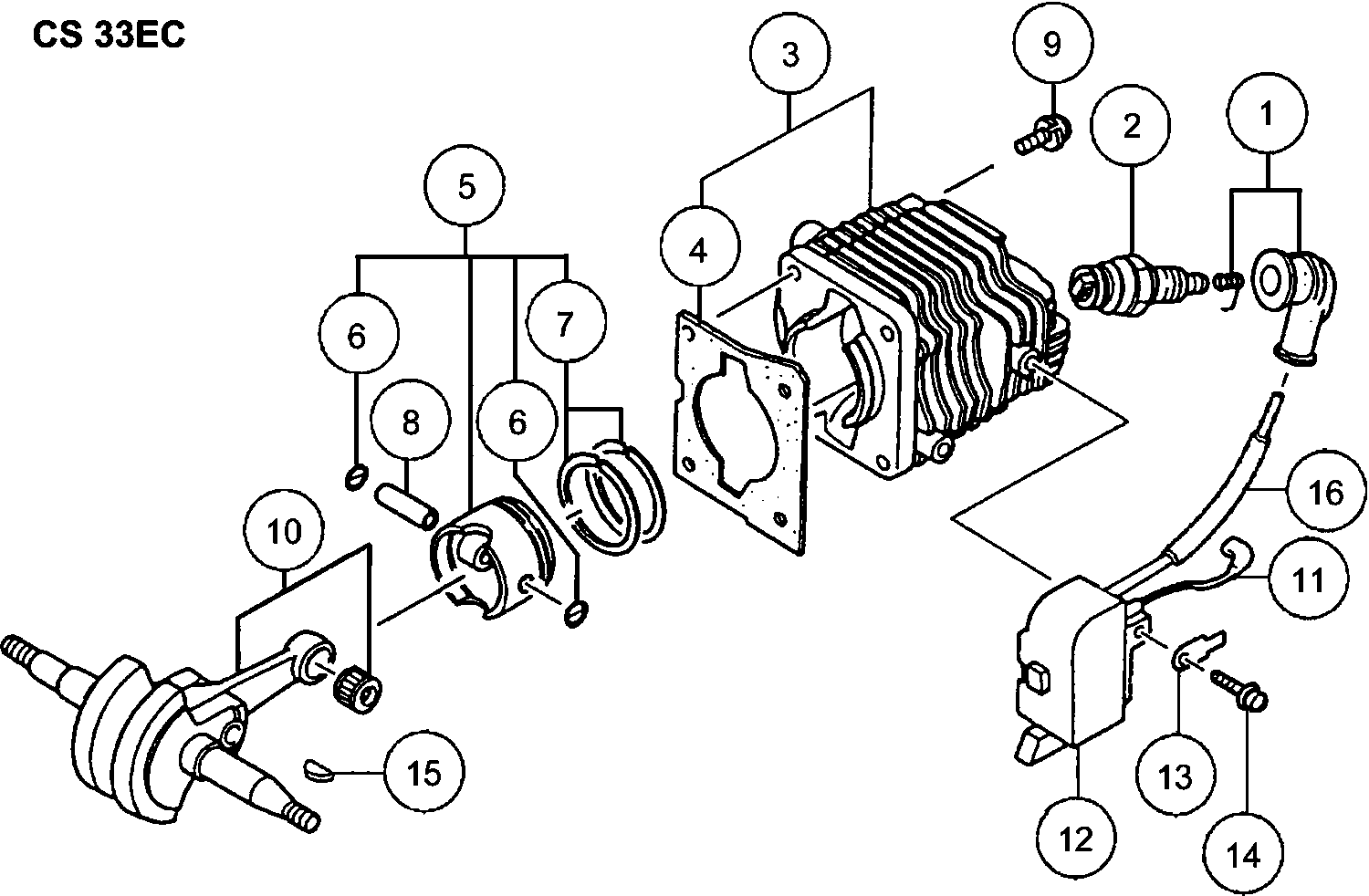

Zeichnungen der Hikoki CS33EC
Teileliste der Hikoki CS33EC
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Zündkerzenkappe kpl. alte Art.nr. 157-01570-90 Ti | ||||
| 1 | 6687468 | 2.31 | 2.75 | |
| Zündkerze Cj8 (alt 6685771) | ||||
| 2 | 6699324 | 3.30 | 3.93 | |
| Zylinder Set alte Art.nr. 001-01740-91 | ||||
| 3 | 6685457 | 44.31 | 52.73 | |
| Zylinderdichtung alte Art.nr. 017-01740-20 | ||||
| 4 | 6685724 | 1.15 | 1.37 | |
| Kolben Set alte Art.nr. 030-01741-90 | ||||
| 5 | 6685879 | 22.24 | 26.46 | |
| Sicherungsring neue Art.nr. 039-00000-20 | ||||
| 6 | 6685078 | 1.15 | 1.37 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 7 | 6685331 | |||
| Kolbenbolzen alte Art.nr. 037-01400-20 | ||||
| 8 | 6686008 | 2.31 | 2.75 | |
| Sechskantbolzen Rb24e | ||||
| 9 | 6684903 | 2.15 | 2.56 | |
| CRANK SHAFT COMP (OLD 6686171) | ||||
| 10 | 6697636 | 61.54 | 73.23 | |
| Kabel B70m | ||||
| 11 | 6687837 | 2.31 | 2.75 | |
| Zündspule kpl. alte Art.nr.167-21540-80 | ||||
| 12 | 6687700 | 44.31 | 52.73 | |
| Tab | ||||
| 13 | 6688060 | 1.15 | 1.37 | |
| Hochspannungsschraube 4x18ws alte Art.nr. 994-160 | ||||
| 14 | 6695407 | 1.15 | 1.37 | |
| Scheibenfeder 3x13x4.5 alte Art.nr. 068-10100-20 | ||||
| 15 | 6684899 | 2.15 | 2.56 | |
| Isolierröhre f. Kabel alte Art.nr. 755-32050-20 T | ||||
| 16 | 6692900 | 1.15 | 1.37 | |
| Öldichtung Cg24ekb | ||||
| 21 | 6684607 | 4.29 | 5.10 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 22 | 6685095 | |||
| Kugellager | ||||
| 23 | 6685096 | 5.28 | 6.28 | |
| Dichtung f. Kurbelgehäuse alte Art.nr. 090-0174g- | ||||
| 24 | 6686701 | 1.15 | 1.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 25 | 6684668 | |||
| D4e Sicherungsring (alt 993-55040-001) | ||||
| 27 | 6685101 | 1.15 | 1.37 | |
| Startersperre | ||||
| 28 | 6685105 | 1.15 | 1.37 | |
| Ring | ||||
| 30 | 6685103 | 1.15 | 1.37 | |
| Mutter f. Schwungrad | ||||
| 31 | 6685104 | 1.15 | 1.37 | |
| Unterlegscheibe | ||||
| 32 | 6685098 | 1.15 | 1.37 | |
| Unterlegscheibe | ||||
| 32 | 6685099 | 1.15 | 1.37 | |
| Zwischenlegering 0.4 alte Art.nr. 071-04063-25 | ||||
| 32 | 6686475 | 1.15 | 1.37 | |
| Kurbelgehäuse kpl. alte Art.nr. 072-01740-94 | ||||
| 34 | 6686523 | 36.15 | 43.02 | |
| Entlüftungsventil | ||||
| 41 | 6685173 | 2.31 | 2.75 | |
| Luftentlüftungsventilsatz (alt 6692164) | ||||
| 42 | 6697231 | 5.45 | 6.49 | |
| Sechskantbolzen Cg24ekb | ||||
| 43 | 6684634 | 2.15 | 2.56 | |
| Erdungskabel kpl. | ||||
| 44 | 6688446 | 2.31 | 2.75 | |
| Stopp-Schalter Ass'y (alt 6687502) | ||||
| 45A | 6601374 | 11.71 | 13.94 | |
| Schalterplatte | ||||
| 46 | 6687949 | 1.15 | 1.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 47 | 6697230 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 51 | 6689735 | |||
| Filter Element | ||||
| 52 | 6690064 | 3.30 | 3.93 | |
| Isolator Set | ||||
| 53 | 6689935 | 12.05 | 14.34 | |
| Isolator Dichtung | ||||
| 54 | 6689871 | 1.15 | 1.37 | |
| Vergaserisoliergummi | ||||
| 55 | 6690001 | 1.15 | 1.37 | |
| Ventil Halterung | ||||
| 56 | 6689806 | 1.15 | 1.37 | |
| Ventilmembrane | ||||
| 57 | 6689803 | 3.30 | 3.93 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 58 | 6694964 | |||
| Vergaser-Dichtung | ||||
| 59 | 6698108 | 1.80 | 2.14 | |
| Vergaser Set Reserve | ||||
| 60 | 6690666 | 64.28 | 76.49 | |
| Schraube 5x45/s alte Art.nr. 994-14050-451 | ||||
| 61 | 6695350 | 1.15 | 1.37 | |
| Drosseldistanzblech alte Art.nr.708-32911-20 | ||||
| 62 | 6692597 | 1.05 | 1.25 | |
| kleine Unterlegscheibe Rb24e | ||||
| 63 | 6684864 | 2.15 | 2.56 | |
| Drosselventil alte Art.-nr.700-32918-20 | ||||
| 64 | 6692410 | 2.31 | 2.75 | |
| Schneidschraube | ||||
| 65 | 6685152 | 1.15 | 1.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 66 | 6697232 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 67 | 6684668 | |||
| kleine Unterlegscheibe Rb24e | ||||
| 68 | 6684864 | 2.15 | 2.56 | |
| Leerlaufschwamm | ||||
| 69 | 6685224 | 1.15 | 1.37 | |
| Schwamm H/l 10l | ||||
| 70 | 6687978 | 1.15 | 1.37 | |
| Filterabdeckung | ||||
| 73 | 6686302 | 4.45 | 5.30 | |
| Filterabdeckung | ||||
| 73A | 6686299 | 3.30 | 3.93 | |
| Filterabdeckung | ||||
| 74 | 6686299 | 3.30 | 3.93 | |
| Sechskantbolzen Rb24e | ||||
| 81 | 6684934 | 2.15 | 2.56 | |
| Ring | ||||
| 82 | 6684661 | 2.15 | 2.56 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 83 | 6692443 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 84 | 6692625 | |||
| Schalldämpfer Fitting Metall alte Art.-nr.724-017 | ||||
| 85 | 6692676 | 2.31 | 2.75 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 86 | 6692606 | |||
| Schalldämpferdichtung alte Art.-nr.737-01700-20 | ||||
| 87 | 6692734 | 1.15 | 1.37 | |
| Ölleitung B alte Art.nr.505-32710-20 | ||||
| 101 | 6691121 | 4.45 | 5.30 | |
| Clip 7 alte Art.nr.680-04019-21 | ||||
| 102 | 6692312 | 1.15 | 1.37 | |
| Ring | ||||
| 103 | 6684661 | 2.15 | 2.56 | |
| Ölfilter alte Art.nr.487-32712-20 | ||||
| 104 | 6690919 | 1.15 | 1.37 | |
| Ölfilter | ||||
| 105 | 6685249 | 2.31 | 2.75 | |
| Drosselklappen-seil alte Art.nr.885-01740-81 | ||||
| 106 | 6693873 | 5.78 | 6.87 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 107 | 6694836 | |||
| Hauptpumpe | ||||
| 108 | 6685139 | 5.94 | 7.07 | |
| Benzinleitung | ||||
| 109 | 6685138 | 1.15 | 1.37 | |
| Gummileitung alte Art.nr.678-01740-20 | ||||
| 110 | 6692292 | 4.45 | 5.30 | |
| Pumpenfilter | ||||
| 111 | 6685199 | 4.45 | 5.30 | |
| Kraftstoffleitung 2.5x4x150 alte Art.-nr.700-0250 | ||||
| 112 | 6692351 | 1.15 | 1.37 | |
| Rückkehr Dichtung (alt 6684627) | ||||
| 113 | 6697846 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 114 | 6697780 | |||
| Einstellkappe | ||||
| 115 | 6687956 | 1.15 | 1.37 | |
| Gummidichtungsring alte Art.-nr.707-32710-20 | ||||
| 116 | 6692590 | 1.15 | 1.37 | |
| Drosselknopf alte Art.-nr.704-32710-80 | ||||
| 117 | 6692513 | 2.31 | 2.75 | |
| Gummidichtung | ||||
| 118 | 6687976 | 1.15 | 1.37 | |
| O-ring | ||||
| 119 | 6697898 | 1.04 | 1.23 | |
| O-Ring P-21 | ||||
| 119A | 6699285 | 1.04 | 1.23 | |
| Öl-tankkappe alte Art.nr.642-32719-90 | ||||
| 120 | 6692159 | 5.11 | 6.08 | |
| Tankdeckel alte Art.nr.635-32911-90 | ||||
| 121A | 6692121 | 9.58 | 11.39 | |
| Verschlussmutter Rb24e | ||||
| 122 | 6684872 | 2.15 | 2.56 | |
| Seilzugstarter kpl. alte Art.nr. 756-01740-90 | ||||
| 131 | 6692906 | 44.31 | 52.73 | |
| Schneidschraube Since C026901 Till F024130 | ||||
| 132 | 6685275 | 1.15 | 1.37 | |
| Ring | ||||
| 133 | 6689681 | 1.15 | 1.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 134 | 6693060 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 135 | 6693159 | |||
| Gehäuse f. Rückholfe alte Art.nr. 778-01740-90 | ||||
| 136 | 6693093 | 7.75 | 9.22 | |
| Startergriff alte Art.nr.785-01740-20 | ||||
| 137 | 6693228 | 2.31 | 2.75 | |
| Lüftergehäuse | ||||
| 138 | 6686947 | 8.58 | 10.20 | |
| Schneidschraube Till C026900 | ||||
| 139 | 6685191 | 1.15 | 1.37 | |
| Ring | ||||
| 140 | 6684632 | 2.15 | 2.56 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 151 | 6697233 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 151A | 6699698 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 152 | 6697234 | |||
| Startergriff alte Art.nr. 785-07085-20 Since C026 | ||||
| 153 | 6693240 | 14.35 | 17.08 | |
| Schnuranlasser alte Art.nr. 783-06097-20 Till 7.2 | ||||
| 154 | 6693168 | 2.31 | 2.75 | |
| Seilführung alte Art.nr. 780-07085-20 Till C02690 | ||||
| 155 | 6693138 | 9.90 | 11.78 | |
| Gehäuse f. Rückholfe alte Art.nr. 778-01740-90 | ||||
| 156 | 6693093 | 7.75 | 9.22 | |
| Seilscheibenstarter alte Art.nr.774-0174f-20 Till | ||||
| 157 | 6693061 | 9.90 | 11.78 | |
| Ring | ||||
| 158 | 6687947 | 2.31 | 2.75 | |
| Schneidschraube Since C026901 Till F024130 | ||||
| 159 | 6685275 | 1.15 | 1.37 | |
| Schneidschraube Till C026900 | ||||
| 160 | 6685191 | 1.15 | 1.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 161 | 6687326 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 162 | 6699697 | |||
| Startergriff alte Art.nr.785-04063-20 Since H0813 | ||||
| 163 | 6693230 | 4.45 | 5.30 | |
| Seil Since H081351 | ||||
| 164 | 6685186 | 2.31 | 2.75 | |
| Dämpfungsfeder Since H081351 | ||||
| 165 | 6685183 | 4.45 | 5.30 | |
| Federngehäuseeinheit (ALT 778-01761-90) | ||||
| 166 | 6685185 | 9.24 | 10.99 | |
| Starterrolle (ALT 774-01761-20) | ||||
| 167 | 6685184 | 4.95 | 5.89 | |
| Einstellschraube (alte 839-03045-20) | ||||
| 168 | 6684679 | 2.15 | 2.56 | |
| Nockenplatte (ALT 759-0174M-20) | ||||
| 169 | 6685182 | 3.30 | 3.93 | |
| Platte | ||||
| 170 | 6685189 | 1.15 | 1.37 | |
| Schutzsieb Cg24ekb | ||||
| 181 | 6684700 | 4.29 | 5.10 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 182 | 6685211 | |||
| Schraube | ||||
| 183 | 6685210 | 1.15 | 1.37 | |
| Pumpendichtung | ||||
| 184 | 6685212 | 2.31 | 2.75 | |
| Pumpen Membrane | ||||
| 185 | 6685213 | 4.45 | 5.30 | |
| Einstellschraube | ||||
| 186 | 6690714 | 5.28 | 6.28 | |
| Justierfeder alte Art.nr.623-25032-20 Till B02770 | ||||
| 187 | 6692048 | 2.31 | 2.75 | |
| Kontrollhebel | ||||
| 188 | 6685217 | 3.30 | 3.93 | |
| Gelenkwellenset | ||||
| 189 | 6685218 | 2.31 | 2.75 | |
| Ventilfeder | ||||
| 190 | 6690873 | 4.45 | 5.30 | |
| Gelenkwelle | ||||
| 191 | 6685219 | 1.15 | 1.37 | |
| Membranabdeckung | ||||
| 192 | 6685222 | 4.45 | 5.30 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 193 | 6690827 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 194 | 6685220 | |||
| Nadelventil alte Art.nr. 603-25012-20 | ||||
| 195 | 6685215 | 5.28 | 6.28 | |
| Justierschraube | ||||
| 196 | 6685297 | 2.31 | 2.75 | |
| Justierschraube | ||||
| 197 | 6685298 | 2.31 | 2.75 | |
| Einstellschraube | ||||
| 198 | 6690691 | 4.79 | 5.70 | |
| Höhenjustierfeder alte Art.nr.485-25040-20 | ||||
| 199 | 6690897 | 3.30 | 3.93 | |
| Schraube | ||||
| 200 | 6685223 | 1.15 | 1.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 211 | 6695416 | |||
| Abdeckung f. Ölpumpe alte Art.nr. 097-32900-20 | ||||
| 222 | 6686763 | 2.31 | 2.75 | |
| Ölleitung A alte Art.nr.515-32710-20 | ||||
| 223 | 6691223 | 3.30 | 3.93 | |
| Schraube Antrieb alte Art.nr. 084-32900-20 | ||||
| 224 | 6686645 | 10.40 | 12.38 | |
| Schwamm, Belüftung alte Art.nr.567-01700-20 | ||||
| 225 | 6691400 | 1.15 | 1.37 | |
| Ölpumpe kpl. alte Art.nr. 144-32902-90 | ||||
| 226 | 6687324 | 10.56 | 12.57 | |
| Öljustierdichtung alte Art.nr.488-32710-21 | ||||
| 227 | 6690956 | 1.15 | 1.37 | |
| Ölpumpenregler alte Art.nr.501-32710-21 | ||||
| 228 | 6691070 | 1.15 | 1.37 | |
| O-Ring P-6 (alt 6695663) | ||||
| 229 | 6697917 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 230 | 6686681 | |||
| O-Ring P-6 (alt 6695663) | ||||
| 231 | 6697917 | 1.04 | 1.23 | |
| Schneidschraube Since C026901 Till F024130 | ||||
| 232 | 6685275 | 1.15 | 1.37 | |
| Kettenfänger | ||||
| 234 | 6685155 | 1.15 | 1.37 | |
| Schneidschraube | ||||
| 235 | 6685152 | 1.15 | 1.37 | |
| Klemmmutter f. Kette alte Art.nr. 121-32600-20 | ||||
| 241 | 6687105 | 1.15 | 1.37 | |
| Kupplung | ||||
| 242 | 6685142 | 14.38 | 17.11 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 243 | 6685143 | |||
| Kupplungsgehäuse kpl. 3/8 alte Art.nr. 310-32900- | ||||
| 244 | 6689013 | 14.19 | 16.88 | |
| Ring | ||||
| 245 | 6685145 | 2.31 | 2.75 | |
| Schneidschraube | ||||
| 246 | 6685161 | 1.15 | 1.37 | |
| Führungsplatte A (alt 6690733) | ||||
| 247 | 6697599 | 2.80 | 3.33 | |
| Kurbelwelle | ||||
| 248 | 6685146 | 2.31 | 2.75 | |
| Schneidschraube | ||||
| 249 | 6685161 | 1.15 | 1.37 | |
| Führungsplatte B | ||||
| 250 | 6690756 | 2.31 | 2.75 | |
| Schraube 2.6x5 alte Art.nr. 993-30026-050 | ||||
| 251 | 6695269 | 1.15 | 1.37 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 252B | 6698986 | |||
| Getriebe | ||||
| 253 | 6685168 | 2.31 | 2.75 | |
| Seitenkoffer Comp. (alt 6686104) | ||||
| 254 | 6698015 | 9.24 | 10.99 | |
| Schraube 5x25 Ps alte Art.nr. 994-15050-251 | ||||
| 261 | 6695394 | 1.15 | 1.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 262 | 6695157 | |||
| Schraube 5x40/s | ||||
| 263 | 6695348 | 1.15 | 1.37 | |
| kleine Unterlegscheibe Rb24e | ||||
| 264 | 6684864 | 2.15 | 2.56 | |
| Dämpfer Manschette A | ||||
| 265 | 6688480 | 1.15 | 1.37 | |
| Dämpfer A | ||||
| 266 | 6688117 | 1.15 | 1.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 267 | 6695157 | |||
| Rück Griff B kompl. alte Art.nr. 011-32901-80 | ||||
| 268 | 6685646 | 5.28 | 6.28 | |
| Steckbolzenkappe alte Art.-nr.725-32161-20 | ||||
| 269 | 6692680 | 1.15 | 1.37 | |
| Stopperfeder | ||||
| 270 | 6686447 | 1.15 | 1.37 | |
| Steckbolzen alte Art.nr. 064-33225-20 Till U10057 | ||||
| 271 | 6686433 | 1.15 | 1.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 272 | 6688361 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 273 | 6686390 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 274 | 6697845 | |||
| Sechskantmutter M4 | ||||
| 275 | 6685069 | 1.15 | 1.37 | |
| Rück Griff A kompl. alte Art.nr. 010-32750-81 | ||||
| 276 | 6685616 | 11.88 | 14.13 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 277 | 6695410 | |||
| Frontgriff kpl. | ||||
| 278 | 6688077 | 7.93 | 9.43 | |
| Dämpfer B | ||||
| 279 | 6688412 | 1.15 | 1.37 | |
| Dämpfer Manschette B | ||||
| 280 | 6688485 | 1.15 | 1.37 | |
| Blechschraube 5x35 alte Art.nr. 990-73050-354 | ||||
| 281 | 6695107 | 1.15 | 1.37 | |
| Blechschraube 5x35 alte Art.nr. 990-73050-354 | ||||
| 282 | 6695107 | 1.15 | 1.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 283 | 6693462 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 6694810 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 6697239 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 6697889 | |||
| Kombi Steckschlüssel alte Art.nr.883-32600-20 | ||||
| 504 | 6693809 | 4.45 | 5.30 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 6699723 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 6699724 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 6699696 | |||
