Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki CS35EG'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

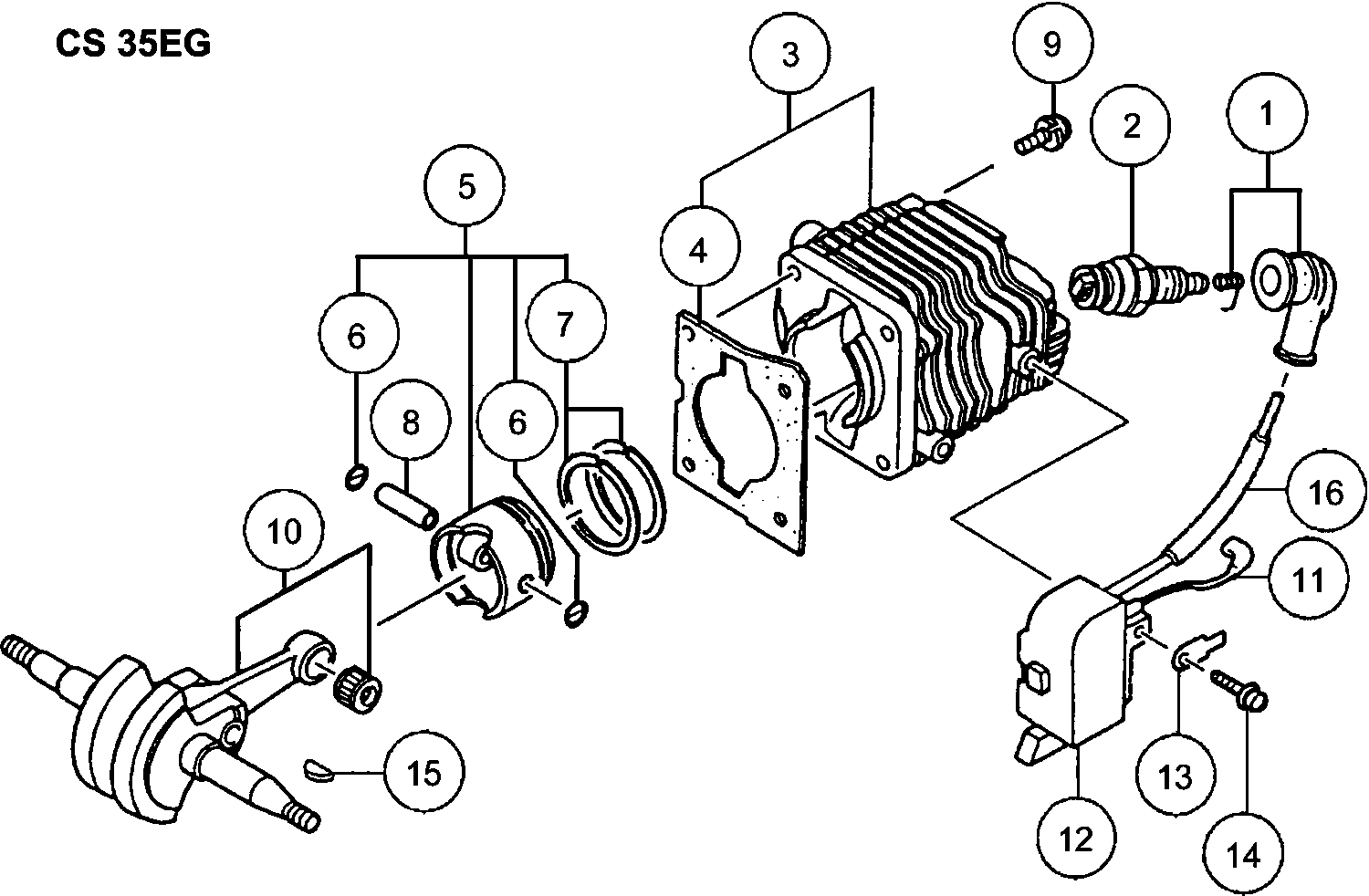

Zeichnungen der Hikoki CS35EG

Teileliste der Hikoki CS35EG

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer
Zündkerzenkappe kpl. alte Art.nr. 157-01570-90 Ti
1 6687468 2.31 2.75
ZÜNDKERZE BMR6A
2 6699315 13.35 15.89
Zündkerze (alten 018-00562-20/6685767/6685769)
2 6699327 3.30 3.93
Zylinder Set alte Art.nr. 001-01740-91
3 6685457 44.31 52.73
Zylinderdichtung alte Art.nr. 017-01740-20
4 6685724 1.15 1.37
Kolben Set alte Art.nr. 030-01741-90
5 6685879 22.24 26.46
Sicherungsring neue Art.nr. 039-00000-20
6 6685078 1.15 1.37
Kolbenring
7 6685331 4.05 4.82
Kolbenbolzen alte Art.nr. 037-01400-20
8 6686008 2.31 2.75
Sechskantbolzen Rb24e
9 6684903 2.15 2.56
Keine Informationen verfügbar, nicht bestellbar
10 6697636
Kabel B70m
11 6687837 2.31 2.75
Zündspule kpl. alte Art.nr.167-21540-80
12 6687700 44.31 52.73
Tab
13 6688060 1.15 1.37
Hochspannungsschraube 4x18ws alte Art.nr. 994-160
14 6695407 1.15 1.37
Scheibenfeder 3x13x4.5 alte Art.nr. 068-10100-20
15 6684899 2.15 2.56
Isolierröhre f. Kabel alte Art.nr. 755-32050-20 T
16 6692900 1.15 1.37
Kurbelgehäuse kpl. alte Art.nr. 072-01740-94
20 6686523 36.15 43.02
Öldichtung Cg24ekb
21 6684607 4.29 5.10
Keine Informationen verfügbar, nicht bestellbar
22 6685095
Kugellager
23 6685096 5.28 6.28
Dichtung f. Kurbelgehäuse alte Art.nr. 090-0174g-
24 6686701 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
25 6684668
D4e Sicherungsring (alt 993-55040-001)
27 6685101 1.15 1.37
Startersperre
28 6685105 1.15 1.37
Startersperre
29A 6685334 1.05 1.25
Ring
30 6685103 1.15 1.37
Mutter f. Schwungrad
31 6685104 1.15 1.37
Unterlegscheibe
32 6685098 1.15 1.37
Unterlegscheibe
32 6685099 1.15 1.37
Zwischenlegering 0.4 alte Art.nr. 071-04063-25
32 6686475 1.15 1.37
Ring
33 6695222 1.15 1.37
Motorgehäuse Scharlachrot alte Art.nr.560-32942-9
40 6691365 40.24 47.88
Entlüftungsventil
41 6685173 2.31 2.75
Luftentlüftungsventilsatz (alt 6692164)
42 6697231 5.45 6.49
Sechskantbolzen Cg24ekb
43 6684634 2.15 2.56
Erdungskabel
44 6697602 1.98 2.35
Stopp-Schalter Ass'y (alt 6687502)
45A 6601374 11.71 13.94
Schalterplatte
46 6687949 1.15 1.37
Filterabdeckung
50 6686302 4.45 5.30
Filterabdeckung
50A 6686299 3.30 3.93
Filterabdeckung
51 6689735 1.15 1.37
Filter Element
52 6690064 3.30 3.93
Isolator Set
53 6689935 12.05 14.34
Isolator Dichtung
54 6689871 1.15 1.37
Vergaserisoliergummi
55 6690001 1.15 1.37
Ventil Halterung
56 6689806 1.15 1.37
Ventilmembrane
57 6689803 3.30 3.93
Nicht mehr lieferbar, kein Ersatz
58 6694964
Vergaser-Dichtung
59 6698108 1.80 2.14
Vergaser Set Wt-760 Since B027901
60 6690667 84.40 100.44
Schraube 5x45/s alte Art.nr. 994-14050-451
61 6695350 1.15 1.37
Drosseldistanzblech alte Art.nr.708-32911-20
62 6692597 1.05 1.25
kleine Unterlegscheibe Rb24e
63 6684864 2.15 2.56
Drosselventil alte Art.-nr.700-32918-20
64 6692410 2.31 2.75
Schneidschraube
65 6685152 1.15 1.37
Filterabdeckung
66 6687344 4.45 5.30
Keine Informationen verfügbar, nicht bestellbar
67 6684668
kleine Unterlegscheibe Rb24e
68 6684864 2.15 2.56
Leerlaufschwamm
69 6685224 1.15 1.37
Luftfilter Schwamm Till G086250
71 6690355 1.15 1.37
Dichtungsabdeckung alte Art.nr. 129-01730-20 Till
72 6687182 1.15 1.37
Auspuffdämpfer-set neue Art.nr.6692447 Since B027
81 6692447 17.40 20.71
Schalldämpferdichtung alte Art.-nr.737-01700-20
82 6692734 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
83 6692627
Nicht mehr lieferbar, kein Ersatz
84 6692677
Schalldämpfer Kupplungsdichtung alte Art.-nr.739-
85 6692833 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
86 6692607
Sechskantbolzen 5x40 alte Art.nr. 990-51050-403
87 6695054 1.15 1.37
Ring
88 6684661 2.15 2.56
Ölleitung B alte Art.nr.505-32710-20
101 6691121 4.45 5.30
Clip 7 alte Art.nr.680-04019-21
102 6692312 1.15 1.37
Ring
103 6684661 2.15 2.56
Ölfilter alte Art.nr.487-32712-20
104 6690919 1.15 1.37
Ölfilter
105 6685249 2.31 2.75
Gasgestänge alte Art.nr.490-32910-20
106 6690974 4.45 5.30
Gashebel alte Art.nr.491-32710-20
107 6690982 1.15 1.37
Hauptpumpe
108 6685139 5.94 7.07
Benzinleitung
109 6685138 1.15 1.37
Gummileitung alte Art.nr.678-01740-20
110 6692292 4.45 5.30
Pumpenfilter
111 6685199 4.45 5.30
Kraftstoffleitung 2.5x4x150 alte Art.-nr.700-0250
112 6692351 1.15 1.37
Rückkehr Dichtung (alt 6684627)
113 6697846 1.04 1.23
Keine Informationen verfügbar, nicht bestellbar
114 6697780
Einstellkappe Since B027901
115 6687957 3.30 3.93
Gummidichtungsring alte Art.-nr.707-32710-20
116 6692590 1.15 1.37
Drosselknopf alte Art.-nr.704-32710-80
117 6692513 2.31 2.75
Gummidichtung
118 6687976 1.15 1.37
O-ring
119 6697898 1.04 1.23
O-Ring P-21
119A 6699285 1.04 1.23
Öl-tankkappe alte Art.nr.642-32719-90
120 6692159 5.11 6.08
Tankdeckel alte Art.nr.635-32911-90
121A 6692121 9.58 11.39
Seilzugstarter kpl. alte Art.nr. 756-0174g-90 Til
131 6692909 52.34 62.28
Keine Informationen verfügbar, nicht bestellbar
131A 6697606
Lüftergehäuse
132 6686950 18.30 21.78
Startergriff alte Art.nr. 785-07085-20 Since C026
133 6693240 14.35 17.08
Schnuranlasser alte Art.nr. 783-06097-20 Till 7.2
134 6693168 2.31 2.75
Seilführung alte Art.nr. 780-07085-20 Till C02690
135 6693138 9.90 11.78
Federgehäuse alte Art.nr. 778-0174f-90 Till H0813
136 6693094 32.21 38.33
Seilscheibenstarter alte Art.nr.774-0174f-20 Till
137 6693061 9.90 11.78
Ring
138 6687947 2.31 2.75
Schneidschraube Since C026901 Till F024130
139 6685275 1.15 1.37
Schneidschraube Till C026900
140 6685191 1.15 1.37
Luft Deflektor
141 6687326 4.45 5.30
Keine Informationen verfügbar, nicht bestellbar
142 6697608
Startergriff alte Art.nr.785-04063-20 Since H0813
143 6693230 4.45 5.30
Seil Since H081351
144 6685186 2.31 2.75
Dämpfungsfeder Since H081351
145 6685183 4.45 5.30
Federngehäuseeinheit (ALT 778-01761-90)
146 6685185 9.24 10.99
Starterrolle (ALT 774-01761-20)
147 6685184 4.95 5.89
Einstellschraube (alte 839-03045-20)
148 6684679 2.15 2.56
Nockenplatte (ALT 759-0174M-20)
149 6685182 3.30 3.93
Platte
150 6685189 1.15 1.37
Schutzsieb Cg24ekb
161 6684700 4.29 5.10
Pumpengehäuse alte Art.nr.575-25006-20 Since B027
162 6691416 8.91 10.61
Schraube
163 6685210 1.15 1.37
Pumpendichtung
164 6685212 2.31 2.75
Pumpen Membrane
165 6685213 4.45 5.30
Kontrollhebel
168 6685217 3.30 3.93
Gelenkwellenset
169 6685218 2.31 2.75
Ventilfeder
170 6690873 4.45 5.30
Gelenkwelle
171 6685219 1.15 1.37
Membranabdeckung
172 6685222 4.45 5.30
Dosiermembrane alte Art.nr474-25001-80. Till B027
173 6690827 11.71 13.94
Nicht mehr lieferbar, kein Ersatz
174 6685220
Nadelventil alte Art.nr. 603-25012-20
175 6685215 5.28 6.28
Justierschraube
176 6685297 2.31 2.75
Justierschraube
177 6685298 2.31 2.75
Schraube
180 6685223 1.15 1.37
Schraube 5 x 14 Ws alte Art.nr. 994-16050-141
191 6695416 1.15 1.37
Abdeckung f. Ölpumpe alte Art.nr. 097-32900-20
192 6686763 2.31 2.75
Ölleitung A alte Art.nr.515-32710-20
193 6691223 3.30 3.93
Schraube Antrieb alte Art.nr. 084-32900-20
194 6686645 10.40 12.38
Schwamm, Belüftung alte Art.nr.567-01700-20
195 6691400 1.15 1.37
Ölpumpe kpl. alte Art.nr. 144-32902-90
196 6687324 10.56 12.57
Öljustierdichtung alte Art.nr.488-32710-21
197 6690956 1.15 1.37
Ölpumpenregler alte Art.nr.501-32710-21
198 6691070 1.15 1.37
O-Ring P-6 (alt 6695663)
199 6697917 1.04 1.23
Reserveset f. Ölpumenbehälter alte Art.nr. 088-32
200 6686681 9.74 11.59
O-Ring P-6 (alt 6695663)
201 6697917 1.04 1.23
Schneidschraube Since C026901 Till F024130
202 6685275 1.15 1.37
Benzinleitung Till G086250
203 6685154 1.15 1.37
Kettenfänger
204 6685155 1.15 1.37
Schneidschraube
205 6685152 1.15 1.37
Klemmmutter f. Kette alte Art.nr. 121-32530-20 Ti
221 6685166 2.31 2.75
Klemmmutter f. Kette alte Art.nr. 121-32600-20
221A 6687105 1.15 1.37
Kupplung
222 6685142 14.38 17.11
Nadellager alte Art.nr. 999-62101-301
223 6685143 4.45 5.30
Kupplungsgehäuse
224 6685144 14.53 17.28
Ring
225 6685145 2.31 2.75
Schneidschraube
226 6685161 1.15 1.37
Führungsplatte A (alt 6690733)
227 6697599 2.80 3.33
Kurbelwelle
228 6685146 2.31 2.75
Schneidschraube
229 6685161 1.15 1.37
Führungsplatte B
231 6690756 2.31 2.75
Schraube 2.6x5 alte Art.nr. 993-30026-050
232 6695269 1.15 1.37
Kettenzieher
233B 6698986 13.35 15.89
Getriebe
234 6685168 2.31 2.75
Bremshebel Komp. (alt 6689676)
235 6697958 8.58 10.20
Bremseisenabdeckung schwarz
236 6689712 2.31 2.75
BRECHFEDER
237 6697694 2.10 2.50
Bremsunterstützung
238 6685119 4.45 5.30
Nadelroller
239 6685141 1.15 1.37
Bremseisenabdeckung
240 6685388 4.05 4.82
Bremsband
241 6689728 8.41 10.01
Filter Fixier Mansch
242 6690805 1.15 1.37
Hülse alte Art.nr. 031-32901-20
243 6685120 1.15 1.37
Seitendeckel Komp.
244 6697614 10.89 12.96
Bremshebelfeder
245 6685122 2.31 2.75
Schneidschraube
246 6685148 1.15 1.37
Nylon-kontermutter 4 alte Art.nr. 991-78040-010
261 6695163 1.15 1.37
Blechschraube 5x40 alte Art.nr. 990-73050-404
262 6695108 1.15 1.37
Dämpfer Manschette A
263 6688480 1.15 1.37
Dämpfer A
264 6688117 1.15 1.37
Schraube 4x30ps alte Art.nr. 994-15040-302
265 6695378 1.15 1.37
Rück Griff B kompl. alte Art.nr. 011-32900-80
266 6685645 5.61 6.68
Steckbolzenkappe alte Art.-nr.725-32161-20
267 6692680 1.15 1.37
Stopperfeder
268 6686447 1.15 1.37
Steckbolzen
269 6686430 1.15 1.37
Sicherheitshebel
270 6688363 1.15 1.37
Drosselklappenhebel alte Art.nr. 060-32910-20
271 6686392 1.15 1.37
Drosselklappenfeder alte Art.nr. 061-32710-20
272 6686416 2.31 2.75
Rück Griff
273 6685620 7.59 9.03
Blechschraube 5x35 alte Art.nr. 990-73050-354
274 6695107 1.15 1.37
Schneidschraube
275 6685148 1.15 1.37
Frontgriff
276 6688083 6.28 7.47
Dämpfer B
277 6688412 1.15 1.37
Dämpfer Manschette B
278 6688485 1.15 1.37
Blechschraube 5x35 alte Art.nr. 990-73050-354
279 6695107 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
501 6685295
Keine Informationen verfügbar, nicht bestellbar
502 6697854
Kettenabdeckung 14
503 6685256 6.44 7.66
x50 Minus Treibrad Since B027901
504 6686632 3.06 3.64
Kombischlüssel 10/19 alte Art.nr. 013-29323-50
505 6685257 3.30 3.93
Kombi Steckschlüssel alte Art.nr.883-32600-20
505A 6693809 4.45 5.30
Typenschild alte Art.nr. 906-72901-20
601 6694409 1.05 1.25
