Hikoki Cs35eh Zeichnungen und Teile

Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki CS35EH'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

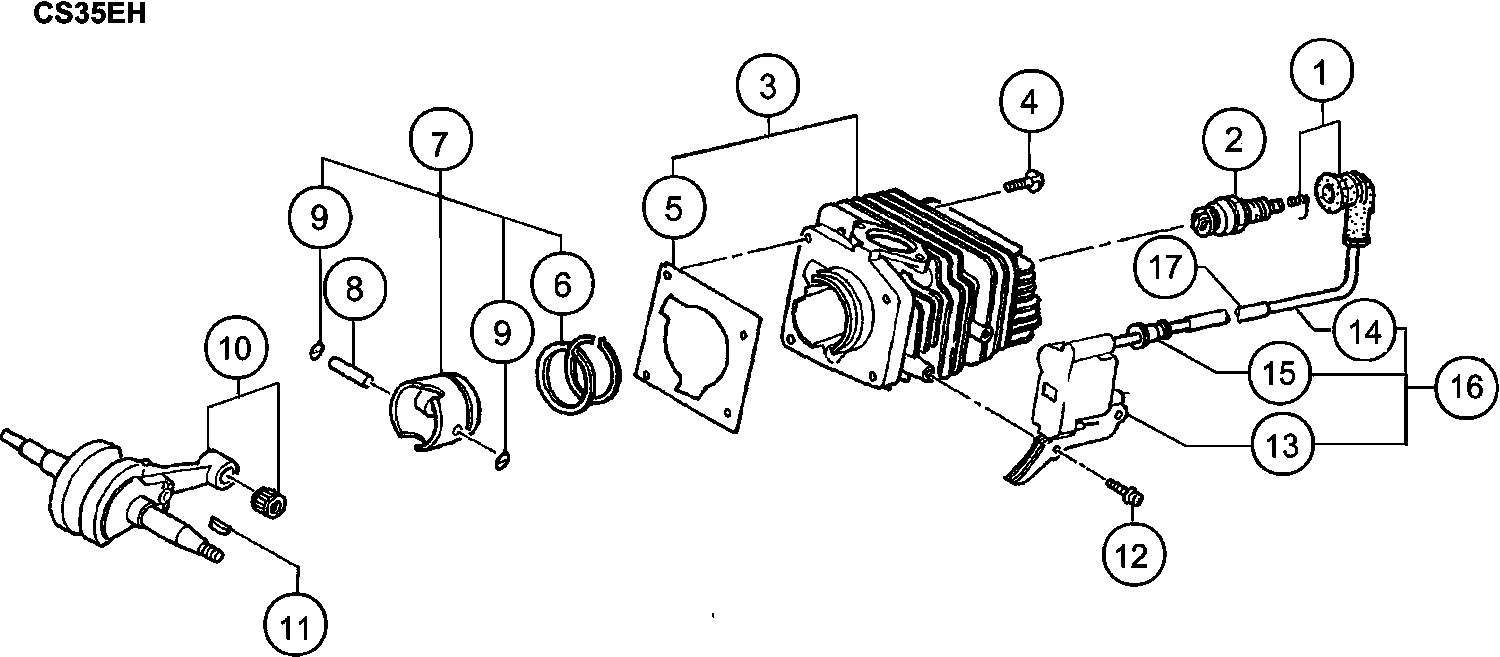

Zeichnungen der Hikoki CS35EH

Teileliste der Hikoki CS35EH

Pos.	Beschreibung	Preis ohne MwSt	Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Zündkerzenkappe kpl. alte Art.nr. 157-01570-90 Ti
1	6687468	2.31	2.75

Zündkerze Rcj8y
2	6699328	3.30	3.93

Zylinder-set alte Art.nr. 001-01750-90
3	6685460	58.39	69.48

Sechskantbolzen Cg24ekb
4	6684586	2.15	2.56

Zylinderdichtung alte Art.nr. 017-01750-20
5	6685725	1.15	1.37

Kolbenring alte Art.nr. 041-04000-20
6	6686122	4.45	5.30

Kolben Set Reserve alte Art.nr. 030-01750-90
7	6685880	24.20	28.80

Kolbenbolzen alte Art.nr. 037-01400-20
8	6686008	2.31	2.75

Sicherungsring neue Art.nr. 039-00000-20
9	6685078	1.15	1.37

Kurbelwelle kpl. alte Art.nr. 046-01751-80
10	6686172	64.28	76.49

Scheibenfeder 3x13x4.5 alte Art.nr. 068-10100-20
11	6684899	2.15	2.56

Hochspannungsschraube 4x18ws alte Art.nr. 994-160
12	6695407	1.15	1.37

Zündspule
13	6685089	36.15	43.02

Nicht mehr lieferbar, kein Ersatz
14	6687890

Gummikappe Cg24ekb Till G165840
15	6684602	2.15	2.56

Keine Informationen verfügbar, nicht bestellbar
16	6687667

Isolierröhre f. Kabel alte Art.nr. 755-32050-20 T
17	6692900	1.15	1.37

Unterlegscheibe
21	6685098	1.15	1.37

Unterlegscheibe
21	6685099	1.15	1.37

Mutter f. Schwungrad
22	6685104	1.15	1.37

Ring
23	6695222	1.15	1.37

Ring
24	6685103	1.15	1.37

Magnetorotorass'ynew
25	6685102	17.40	20.71

Startersperre
27	6685105	1.15	1.37

D4e Sicherungsring (alt 993-55040-001)
28	6685101	1.15	1.37

Keine Informationen verfügbar, nicht bestellbar
29	6684668

Kurbelgehäuse kpl. alte Art.nr. 072-01750-90
30	6686524	44.31	52.73

Öldichtung Cg24ekb
31	6684607	4.29	5.10

Dichtung f. Kurbelgehäuse alte Art.nr. 090-01750-
32	6686702	1.15	1.37

Kugellager
33	6685096	5.28	6.28

Keine Informationen verfügbar, nicht bestellbar
34	6685095

Filtergehäuse kpl. alte Art.nr. 155-32970-81
51	6687421	8.41	10.01

Ansaugkrümmerdichtung
52	6689876	1.15	1.37

Ansaugkrümmer Includ.98a Till 8.2012
53	6685202	3.30	3.93

Ansaugkrümmer kpl.
54	6689787	12.05	14.34

Motorgehäuse alte Art.nr.560-32970-90
55	6691367	60.35	71.82

Entlüftungsventil
56	6685173	2.31	2.75

Ansaugkrümmer
57	6685203	1.15	1.37

Innerer Tankdeckel
58	6685175	6.93	8.24

Sechskantbolzen Cg24ekb
59	6684634	2.15	2.56

Kontrollschild alte Art.nr.476-01700-20
60	6690843	1.15	1.37

Drosselventil alte Art.nr.700-32970-20
61	6692411	1.15	1.37

Drosseldistanzblech 0.8 alte Art.nr.708-32350-20
62	6692596	1.15	1.37

Gummi f. Drosselgestell alte Art.-nr.707-32970-20
63	6692591	1.15	1.37

Drosselknopf alte Art.-nr.704-32970-80
64	6692514	3.30	3.93

Einstellkappe
65	6687959	2.31	2.75

Leerlaufschwamm
66	6685224	1.15	1.37

Filterabdeckung
67	6686304	5.61	6.68

Nicht mehr lieferbar, kein Ersatz
68	6689735

Filter Element
69	6690074	3.30	3.93

Sechskantbolzen Cg24ekb
70	6684595	2.15	2.56

Schneidschraube Till C026900
71	6685153	1.15	1.37

Schraube 5x40ws alte Art.nr.994-16050-422
72	6695428	1.15	1.37

Sechskantbolzen 5x18ps alte Art.nr. 994-63050-185
73	6695505	1.15	1.37

Hülse alte Art.nr. 027-0630a-20
74	6685853	2.31	2.75

kleine Unterlegscheibe Rb24e
75	6684864	2.15	2.56

Sechskantbolzen 5x40 alte Art.nr. 990-51050-403
81	6695054	1.15	1.37

Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01
82	6684662	2.15	2.56

Keine Informationen verfügbar, nicht bestellbar
83	6692448

Schalldämpfergehäuse B alte Art.nr.717-01750-80
84	6692628	6.44	7.66

Nicht mehr lieferbar, kein Ersatz
85	6692679

Schalldämpfer Anschlussdichtung alte Art.-nr.739-
86	6692834	2.31	2.75

Keine Informationen verfügbar, nicht bestellbar
87	6692608

Schalldämpferdichtung alte Art.-nr.737-01750-20
88	6692735	2.31	2.75

Ölleitung B alte Art.nr.505-32710-20
101	6691121	4.45	5.30

Clip 7 alte Art.nr.680-04019-21
102	6692312	1.15	1.37

Ring
103	6684661	2.15	2.56

Ölfilter alte Art.nr.487-32712-20
104	6690919	1.15	1.37

Ölfilter
105	6685249	2.31	2.75

Rohrverbindung
106	6685196	1.15	1.37

Hauptpumpe
107	6685139	5.94	7.07

Benzinleitung
108	6685267	1.15	1.37

Kraftstoffleitung 2.5x4x210 alte Art.-nr.700-0250
109	6692353	1.15	1.37

Gummischlauch (alt 678-56300-20 & 6685272)
110	6697174	1.98	2.35

Keine Informationen verfügbar, nicht bestellbar
110A	6697632

Röhrenschutz
111	6688155	5.94	7.07

Pumpenfilter
112	6685199	4.45	5.30

Tankkappe
113	6685180	3.30	3.93

Tankkappen Verpackung
114	6685179	1.15	1.37

Nicht mehr lieferbar, kein Ersatz
115	6697756

Nicht mehr lieferbar, kein Ersatz
116	6697888

Seilzugstarter kpl. alte Art.nr. 756-0175d-90
121	6692911	28.14	33.48

Einstellschraube (alte 839-03045-20)
122	6684679	2.15	2.56

Starterrolle (ALT 774-01761-20)
124	6685184	4.95	5.89

Seil Since H081351
125	6685186	2.31	2.75

Federngehäuseeinheit (ALT 778-01761-90)
126	6685185	9.24	10.99

Dämpfungsfeder Since H081351
127	6685183	4.45	5.30

Starter Griff
128	6685188	2.31	2.75

Gebläsegehäuse
129	6686952	17.55	20.88

Schneidschraube Till C026900
130	6685191	1.15	1.37

Nockenplatte (ALT 759-0174M-20)
131	6685182	3.30	3.93

Platte
132	6685189	1.15	1.37

Schneidschraube Till C026900
133	6685153	1.15	1.37

Keine Informationen verfügbar, nicht bestellbar
134	6687481

Dichtungsabdeckung alte Art.nr. 129-01750-20
135	6687183	2.31	2.75

Luft Deflektor
136	6687327	4.45	5.30

Vergaser Set Wt553
141	6690650	86.36	102.77

Schutzsieb Cg24ekb
142	6684700	4.29	5.10

Pumpengehäuse alte Art.nr.575-25006-20 Since B027
143	6691416	8.91	10.61

Schraube
144	6685210	1.15	1.37

Pumpendichtung
145	6685212	2.31	2.75

Pumpen Membrane
146	6685213	4.45	5.30

Kontrollhebel
147	6685217	3.30	3.93

Gelenkwellenset
148	6685218	2.31	2.75

Keine Informationen verfügbar, nicht bestellbar
149	6690872

Gelenkwelle
150	6685219	1.15	1.37

Membranabdeckung
151	6685222	4.45	5.30

Nicht mehr lieferbar, kein Ersatz
152	6690827

Nicht mehr lieferbar, kein Ersatz
153	6685220

Nadelventil alte Art.nr. 603-25012-20
154	6685215	5.28	6.28

Justierschraube
155	6685297	2.31	2.75

Justierschraube
156	6685298	2.31	2.75

Schraube
157	6685223	1.15	1.37

Keine Informationen verfügbar, nicht bestellbar
161	6695416

Abdeckung f. Ölpumpe alte Art.nr. 097-32970-20
162	6686764	2.31	2.75

Ölleitung A alte Art.nr.515-32710-20
163	6691223	3.30	3.93

Schraube Antrieb alte Art.nr. 084-32900-20
164	6686645	10.40	12.38

Luftventilatorschwamm
165	6685156	1.15	1.37

Ölpumpe kpl. alte Art.nr. 144-32902-90
166	6687325	11.71	13.94

Öljustierdichtung alte Art.nr.488-32970-20
167	6690957	1.15	1.37

Ölpumpenregler alte Art.nr.501-32710-21
168	6691070	1.15	1.37

O-Ring P-6 (alt 6695663)
169	6697917	1.04	1.23

Keine Informationen verfügbar, nicht bestellbar
170	6686681

O-Ring P-6 (alt 6695663)
171	6697917	1.04	1.23

Schneidschraube Since C026901 Till F024130
172	6685275	1.15	1.37

Benzinleitung Till G086250
173	6685154	1.15	1.37

Kettenfänger
174	6685155	1.15	1.37

Schneidschraube
175	6685152	1.15	1.37

Klemmmutter f. Kette alte Art.nr. 121-32530-20 Ti
191	6685166	2.31	2.75

Kupplung
192	6685142	14.38	17.11

Nicht mehr lieferbar, kein Ersatz
193	6685143

Kupplungsgehäuse
194	6685144	14.53	17.28

Ring
195	6685145	2.31	2.75

Schneidschraube
196	6685161	1.15	1.37

Führungsplatte A (alt 6690733)
197	6697599	2.80	3.33

Kurbelwelle
199	6685146	2.31	2.75

Schneidschraube
200	6685161	1.15	1.37

Seitenverkleidung kompl. alte Art.nr. 040-32970-9
201	6686110	64.28	76.49

Führungsplatte B
202	6690756	2.31	2.75

Schraube 2.6x5 alte Art.nr. 993-30026-050
203	6695269	1.15	1.37

Bremshebel Komp. (alt 6689676)
204	6697958	8.58	10.20

Nicht mehr lieferbar, kein Ersatz
205B	6698986

Bremseisenabdeckung schwarz
206	6689712	2.31	2.75

Bremsfeder
207	6689705	2.31	2.75

Bremsunterstützung
208	6685119	4.45	5.30

Nadelroller
209	6685141	1.15	1.37

Bremseisenabdeckung
210	6685388	4.05	4.82

Bremsband
211	6689728	8.41	10.01

Filter Fixier Mansch
212	6690805	1.15	1.37

Hülse alte Art.nr. 031-32901-20
213	6685120	1.15	1.37

Keine Informationen verfügbar, nicht bestellbar
214	6686046

Bremshebelfeder
215	6685122	2.31	2.75

Schneidschraube
216	6685148	1.15	1.37

Blechschraube 5x35 alte Art.nr. 990-73050-354
221	6695107	1.15	1.37

Filter Fixier Mansch
222	6690805	1.15	1.37

Keine Informationen verfügbar, nicht bestellbar
223	6688263

Blechschraube 5x40 alte Art.nr. 990-73050-404
224	6695108	1.15	1.37

Dämpfer Manschette A
225	6688481	1.15	1.37

Schneidschraube
226	6685074	1.15	1.37

Rück Griff B kompl. alte Art.nr. 011-32970-80
227	6685651	6.60	7.85

Steckbolzenkappe alte Art.-nr.725-32161-20
228	6692680	1.15	1.37

Stopperfeder
229	6686447	1.15	1.37

Steckbolzen
230	6686430	1.15	1.37

Sicherheitshebel
231	6688363	1.15	1.37

Keine Informationen verfügbar, nicht bestellbar
232	6686395

Keine Informationen verfügbar, nicht bestellbar
233	6686416

Rück Griff alte Art.nr. 010-32970-20
234	6685623	4.45	5.30

Schneidschraube
235	6685148	1.15	1.37

Frontgriff
236	6688085	6.28	7.47

Kabel
237	6685252	2.31	2.75

Kabel 325l
238	6687838	2.31	2.75

STOPP SCHALTER (ALT 170-04063-80)
239	6685239	3.30	3.93

Drosselklappen-seil alte Art.nr.885-01750-80
240	6693874	4.45	5.30

Kabelklemme kpl.
241	6688011	1.15	1.37

Motorgehäuse Abdeckung alte Art.nr.563-32970-20
242	6691379	3.30	3.93

Schneidschraube Till C026900
243	6685153	1.15	1.37

Kombischlüssel 10/19 alte Art.nr. 013-29323-50
501	6685257	3.30	3.93

x50 Minus Treibrad Since B027901
502	6686632	3.06	3.64

Bolzen
503	6685270	7.65	9.10

Schneidschraube Since C026901 Till F024130
504	6685275	1.15	1.37

Keine Informationen verfügbar, nicht bestellbar
505	6697854

Keine Informationen verfügbar, nicht bestellbar
506	6685295

Kettenabdeckung 14
507	6685256	6.44	7.66

Typenschild alte Art.nr.906-72102-21
601	6694397	1.05	1.25

Anlasser-kennzeichnung alte Art.nr.915-72101-21
602	6694500	1.05	1.25
