Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki CS35SB'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

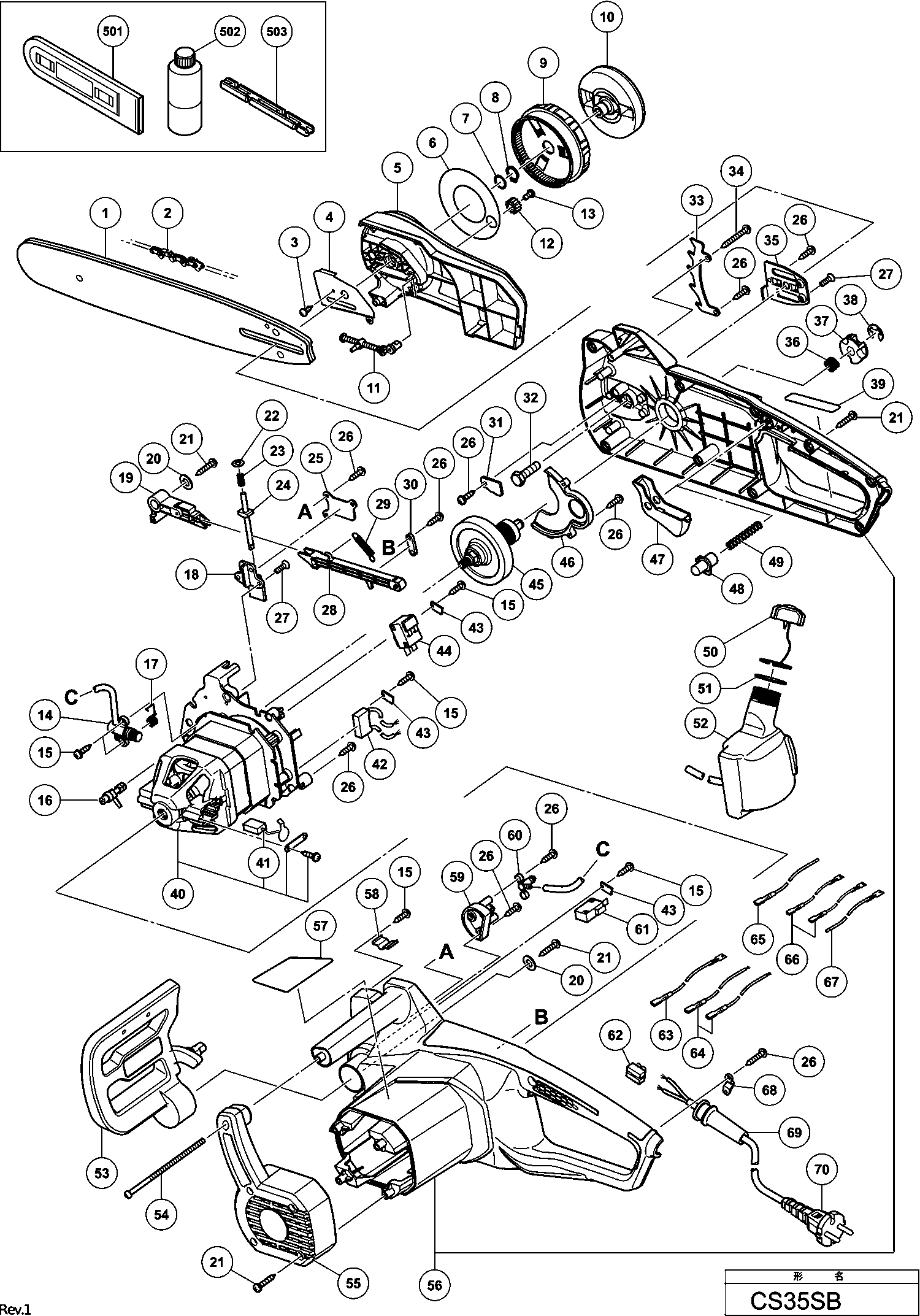

Zeichnungen der Hikoki CS35SB
Teileliste der Hikoki CS35SB
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schneidschraube | ||||
| *15 | 6685415 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *43 | 338806 | |||
| Schnur (eu) | ||||
| *70 | 339121 | 7.05 | 8.39 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1 | 6696991 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 2 | 6697854 | |||
| Gewindeschraube D3 | ||||
| 3 | 696352 | 1.13 | 1.34 | |
| Führungplatte | ||||
| 4 | 338943 | 1.05 | 1.25 | |
| Endkappe | ||||
| 5 | 338794 | 6.30 | 7.50 | |
| Staubschutz | ||||
| 6 | 335688 | 1.04 | 1.23 | |
| O-ring (1ap12) Cr12v/cr24dv, C8fse | ||||
| 7 | 996407 | 1.05 | 1.25 | |
| Sicherungsring D14 (10st) | ||||
| 8 | 939543 | 2.55 | 3.03 | |
| Schaltnetzteil, C 8fshe | ||||
| 9 | 335150 | 2.40 | 2.86 | |
| Knopf | ||||
| 10 | 335151 | 6.75 | 8.03 | |
| Kettenzieher | ||||
| 11 | 335966 | 6.15 | 7.32 | |
| Getriebe | ||||
| 12 | 335152 | 1.35 | 1.61 | |
| Maschinenschraube M4x8 Selbsts. (schwarz) | ||||
| 13 | 315500 | 1.35 | 1.61 | |
| Ölpumpe | ||||
| 14 | 338820 | 6.60 | 7.85 | |
| Schneidschraube | ||||
| 15 | 6685415 | 1.05 | 1.25 | |
| Einstellbolzen | ||||
| 16 | 335967 | 3.30 | 3.93 | |
| Verlängerungsfeder | ||||
| 17 | 338821 | 1.04 | 1.23 | |
| Rahmenplatte | ||||
| 18 | 338812 | 2.25 | 2.68 | |
| Vordere Schubstange | ||||
| 19 | 338825 | 2.70 | 3.21 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 20 | 338824 | |||
| Gewindeschraube D5x16 | ||||
| 21 | 339124 | 1.80 | 2.14 | |
| Scheibe (1) | ||||
| 22 | 338809 | 1.04 | 1.23 | |
| Feder (1) | ||||
| 23 | 338810 | 1.04 | 1.23 | |
| Bremsstange | ||||
| 24 | 338811 | 1.50 | 1.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 25 | 338816 | |||
| Schraube | ||||
| 26 | 954017 | 1.04 | 1.23 | |
| Senkkopfschraube M4x12 (10st) | ||||
| 27 | 949323 | 1.05 | 1.25 | |
| Schubstange | ||||
| 28 | 338830 | 1.50 | 1.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 29 | 338829 | |||
| Presseplatte | ||||
| 30 | 338831 | 1.04 | 1.23 | |
| Druckplatte (b) | ||||
| 31 | 338813 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 32 | 338814 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 32A | 378066 | |||
| Spike | ||||
| 33 | 338797 | 1.50 | 1.78 | |
| Schneidschraube D5x30 | ||||
| 34 | 957580 | 1.05 | 1.25 | |
| Isolierdecke | ||||
| 35 | 338796 | 1.05 | 1.25 | |
| Feder (1) | ||||
| 36 | 338798 | 1.04 | 1.23 | |
| Zahnrad | ||||
| 37 | 338799 | 3.00 | 3.57 | |
| Federscheibe | ||||
| 38 | 974577 | 1.05 | 1.25 | |
| Motorversammlung inklud.49,50 | ||||
| 40 | 338818 | 116.05 | 138.10 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 41 | 338946 | |||
| KOOLBORSTELS (2 STUKS) | ||||
| 41A | 999104 | 15.07 | 17.93 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 42 | 338808 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 43 | 338806 | |||
| Schalter | ||||
| 44 | 338807 | 6.00 | 7.14 | |
| Ausgangswelle | ||||
| 45 | 338819 | 20.76 | 24.71 | |
| Staubschutzabdeckung | ||||
| 46 | 338815 | 1.20 | 1.43 | |
| Schalterdruecker (1) | ||||
| 47 | 338833 | 1.04 | 1.23 | |
| Sperrtaste | ||||
| 48 | 338832 | 1.04 | 1.23 | |
| Aussperrfeder | ||||
| 49 | 338804 | 1.04 | 1.23 | |
| Öltankdeckel | ||||
| 50 | 338801 | 1.95 | 2.32 | |
| Gummiring (1) | ||||
| 51 | 338803 | 1.04 | 1.23 | |
| Öltank | ||||
| 52 | 338805 | 5.85 | 6.96 | |
| Schutzplatte | ||||
| 53 | 338837 | 11.85 | 14.10 | |
| Gewindeschraube D5x130 | ||||
| 54 | 339125 | 1.80 | 2.14 | |
| Motor Rückdeckel | ||||
| 55 | 338838 | 5.40 | 6.43 | |
| Gehäuse | ||||
| 56 | 338802 | 26.95 | 32.07 | |
| Gehäuse | ||||
| 56A | 338802 | 26.95 | 32.07 | |
| Blattfeder | ||||
| 58 | 338828 | 1.04 | 1.23 | |
| Steckverbinderbasis | ||||
| 59 | 338823 | 1.04 | 1.23 | |
| Verbindungsstueck (1) | ||||
| 60 | 338822 | 1.20 | 1.43 | |
| Schalter | ||||
| 61 | 338827 | 2.40 | 2.86 | |
| Terminal-Set seit 3.2012 für Europa | ||||
| 62 | 338834 | 1.04 | 1.23 | |
| Verbindungskabel 320l (blau) | ||||
| 63 | 338842 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 64 | 338841 | |||
| Verbindungsdraht 300l (rot) | ||||
| 65 | 338843 | 1.50 | 1.78 | |
| Verbindungskabel 390l (rot) | ||||
| 66 | 338840 | 2.10 | 2.50 | |
| Verbindungskabel 390l (blau) | ||||
| 67 | 338839 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 68 | 338835 | |||
| Kabelpanzer | ||||
| 69 | 338836 | 1.04 | 1.23 | |
| Schnur (eu) | ||||
| 70 | 339121 | 7.05 | 8.39 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 6699116 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501A | 6685439 | |||
| Steckerclip außer für Rus | ||||
| 503 | 309686 | 4.05 | 4.82 | |
