Hikoki CS51EAP Zeichnungen und Teile
Genaue Typennummer:
CS51EAP
CS51EAP

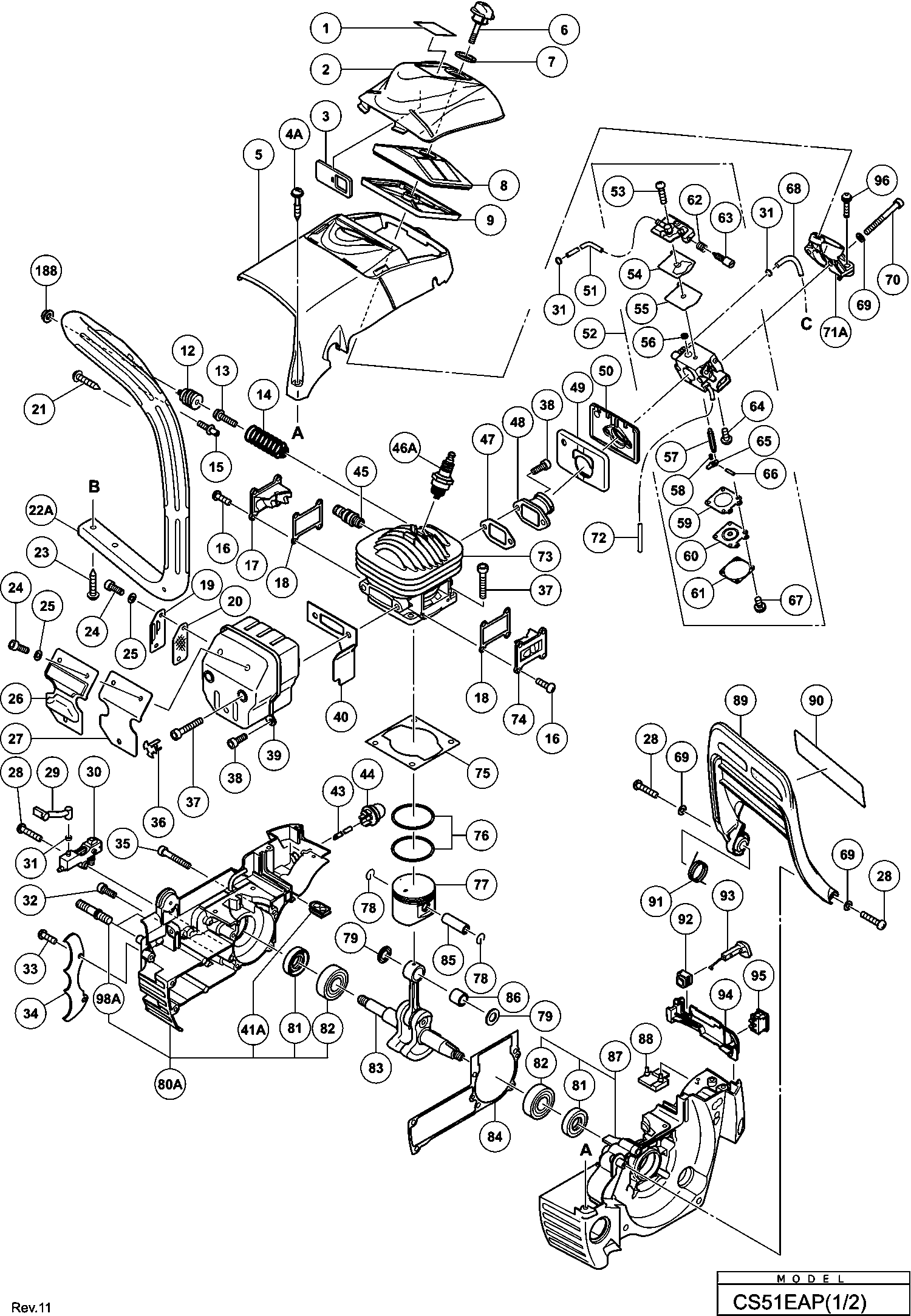

Zeichnungen der HIKOKI CS51EAP
Teileliste der HIKOKI CS51EAP
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Start Label (c51) (ex) | ||||
| 1 | 6698919 | Start Label (c51) (ex) | € 1.14 | |
| Luchtfilterkap (c51) | ||||
| 2 | 6698568 | Luchtfilterkap (c51) | € 4.00 | |
| Shutter Plate | ||||
| 3 | 6698569 | Shutter Plate | € 1.14 | |
| Cover Set Bolt (old 6696903) | ||||
| 4A | 6699189 | Cover Set Bolt (old 6696903) | € 0.99 | |
| Cilinder Afdekkap | ||||
| 5 | 6698708 | Cilinder Afdekkap | € 13.61 | |
| Cleaner Knob (vermilion) | ||||
| 6 | 6698595 | Cleaner Knob (vermilion) | € 1.14 | |
| Knob Packing | ||||
| 7 | 6698570 | Knob Packing | € 1.14 | |
| Luchtfilter Element (b) | ||||
| 8 | 6698563 | Luchtfilter Element (b) | € 4.00 | |
| Luchtfilter Element (a) | ||||
| 9 | 6698562 | Luchtfilter Element (a) | € 4.00 | |
| Nicht mehr lieferbar | ||||
| 10 | 6698449 | Nicht mehr lieferbar | ||
| Ring | ||||
| 11 | 6696885 | Ring | € 1.00 | |
| Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl | ||||
| 11 | 949432 | Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl | € 1.00 | |
| Veerhouder | ||||
| 12 | 6698429 | Veerhouder | € 2.00 | |
| Inbus Bout M6x20 | ||||
| 13 | 881722 | Inbus Bout M6x20 | € 1.71 | |
| Anti-trilveer | ||||
| 14 | 6698428 | Anti-trilveer | € 2.00 | |
| Dämpferset | ||||
| 15 | 6685413 | Dämpferset | € 1.00 | |
| Seal Lock Screw M4x10 | ||||
| 16 | 6696835 | Seal Lock Screw M4x10 | € 1.14 | |
| Schraube M4x10 Sv12sg | ||||
| 16A | 324082 | Schraube M4x10 Sv12sg | € 1.57 | |
| Uitlaatgas Ventiel Deksel (b) | ||||
| 17 | 6698539 | Uitlaatgas Ventiel Deksel (b) | € 2.00 | |
| Cover Packing (c51) | ||||
| 18 | 6698540 | Cover Packing (c51) | € 1.14 | |
| Exhaust Pipe | ||||
| 19 | 6698903 | Exhaust Pipe | € 1.14 | |
| Uitlaatgaasje | ||||
| 20 | 6698575 | Uitlaatgaasje | € 1.14 | |
| Schneidschraube D5x25 M.flansch (schwarz), C8fshe | ||||
| 21 | 305558 | Schneidschraube D5x25 M.flansch (schwarz), C8fshe | € 0.99 | |
| Beugelhandgreep | ||||
| 22A | 6699026 | Beugelhandgreep | € 13.35 | |
| Schneidschraube D5x20 M.flansch H41mb | ||||
| 23 | 302089 | Schneidschraube D5x20 M.flansch H41mb | € 1.00 | |
| Inbusschraube M4x10 (10st) Till 12.2017 | ||||
| 24 | 949812 | Inbusschraube M4x10 (10st) Till 12.2017 | € 2.28 | |
| Bolt Washer M4 (black) | ||||
| 25 | 323210 | Bolt Washer M4 (black) | € 1.00 | |
| Muffler Protector | ||||
| 26 | 6698904 | Muffler Protector | € 2.00 | |
| Muffler Protector Gauze | ||||
| 27 | 6698905 | Muffler Protector Gauze | € 1.14 | |
| Kopfschraube M4x16 (10st) | ||||
| 28 | 949219 | Kopfschraube M4x16 (10st) | € 1.14 | |
| Olieleiding | ||||
| 29 | 6698900 | Olieleiding | € 4.43 | |
| Nicht mehr lieferbar | ||||
| 30 | 6698554 | Nicht mehr lieferbar | ||
| D6clipnew | ||||
| 31 | 6685311 | D6clipnew | € 1.00 | |
| Imbussbolzen | ||||
| 32 | 6685412 | Imbussbolzen | € 1.00 | |
| Seal Lock Screw M5x12 | ||||
| 33 | 6698901 | Seal Lock Screw M5x12 | € 1.14 | |
| Nicht mehr lieferbar | ||||
| 34 | 6685400 | Nicht mehr lieferbar | ||
| Seal Lock Hex. Socket Hd. Bolt M5x45 | ||||
| 35 | 6698902 | Seal Lock Hex. Socket Hd. Bolt M5x45 | € 1.14 | |
| Muffler Cap | ||||
| 36 | 6698706 | Muffler Cap | € 1.14 | |
| Seal Lock Hex. Socket Hd. Bolt M6x20 | ||||
| 37 | 6698899 | Seal Lock Hex. Socket Hd. Bolt M6x20 | € 1.14 | |
| Hex. Socket Hd. Bolt M5x12 (precote) | ||||
| 38 | 6696836 | Hex. Socket Hd. Bolt M5x12 (precote) | € 1.14 | |
| Uitlaat | ||||
| 39 | 6698573 | Uitlaat | € 59.69 | |
| Muffler Packing (c51) | ||||
| 40 | 6698576 | Muffler Packing (c51) | € 6.28 | |
| Fuel Grommet | ||||
| 41A | 6699944 | Fuel Grommet | € 0.99 | |
| Worm Set | ||||
| 42 | 6600928 | Worm Set | € 8.43 | |
| Benzinleitung | ||||
| 43 | 6685267 | Benzinleitung | € 1.09 | |
| Hauptpumpe | ||||
| 44 | 6685139 | Hauptpumpe | € 5.65 | |
| Decomp. | ||||
| 45 | 6698541 | Decomp. | € 21.73 | |
| Nicht mehr lieferbar | ||||
| 46 | 6685782 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 46A | 6699320 | Nicht mehr lieferbar | ||
| Dichtung | ||||
| 47 | 6698549 | Dichtung | € 1.14 | |
| Intake (cs51) | ||||
| 48 | 6698906 | Intake (cs51) | € 12.71 | |
| Cab. Insulator Rubber | ||||
| 49 | 6698551 | Cab. Insulator Rubber | € 2.00 | |
| Carburetor Insulator (c51) | ||||
| 50 | 6698552 | Carburetor Insulator (c51) | € 2.00 | |
| Brandstofleiding (fkm) | ||||
| 51 | 6698907 | Brandstofleiding (fkm) | € 7.57 | |
| Carburator Ass'y | ||||
| 52 | 6698705 | Carburator Ass'y | € 108.65 | |
| Schraube | ||||
| 53 | 6685210 | Schraube | € 1.09 | |
| Pumpendichtung | ||||
| 54 | 6685212 | Pumpendichtung | € 2.20 | |
| Pumpen Membrane | ||||
| 55 | 6685213 | Pumpen Membrane | € 4.24 | |
| Schutzsieb Cg24ekb | ||||
| 56 | 6684700 | Schutzsieb Cg24ekb | € 4.08 | |
| Nadelventil alte Art.nr. 603-25012-20 | ||||
| 57 | 6685215 | Nadelventil alte Art.nr. 603-25012-20 | € 5.02 | |
| Ventilfeder | ||||
| 58 | 6690873 | Ventilfeder | € 4.24 | |
| Membran Verpackung | ||||
| 59 | 6685220 | Membran Verpackung | € 2.20 | |
| Dosiermembrane Cg24ekb alte Art.nr. 474-25601-20 | ||||
| 60 | 6684690 | Dosiermembrane Cg24ekb alte Art.nr. 474-25601-20 | € 17.14 | |
| Membranabdeckung | ||||
| 61 | 6685222 | Membranabdeckung | € 4.24 | |
| Leerlauf Justierfede | ||||
| 62 | 6690766 | Leerlauf Justierfede | € 2.20 | |
| Justierschraube | ||||
| 63 | 6685298 | Justierschraube | € 2.20 | |
| Gelenkwellenset | ||||
| 64 | 6685218 | Gelenkwellenset | € 2.20 | |
| Kontrollhebel | ||||
| 65 | 6685217 | Kontrollhebel | € 3.14 | |
| Gelenkwelle | ||||
| 66 | 6685219 | Gelenkwelle | € 1.09 | |
| Schraube | ||||
| 67 | 6685223 | Schraube | € 1.09 | |
| Brandstofleiding | ||||
| 68 | 6698908 | Brandstofleiding | € 4.43 | |
| Ring | ||||
| 69 | 6685408 | Ring | € 1.00 | |
| Ansatzbolzen M5x45 | ||||
| 70 | 6696317 | Ansatzbolzen M5x45 | € 1.14 | |
| Cleaner Support (c51) | ||||
| 71A | 6698553 | Cleaner Support (c51) | € 2.00 | |
| Brandstofleiding | ||||
| 72 | 6698721 | Brandstofleiding | € 9.28 | |
| Zylinder | ||||
| 73 | 6698537 | Zylinder | € 59.69 | |
| Uitlaatgas Ventiel Deksel (a) | ||||
| 74 | 6698538 | Uitlaatgas Ventiel Deksel (a) | € 2.00 | |
| Cylinder Packing | ||||
| 75 | 6698542 | Cylinder Packing | € 1.14 | |
| Zuiger Ring | ||||
| 76 | 6698534 | Zuiger Ring | € 8.71 | |
| Zuiger (44) (m) | ||||
| 77 | 6698909 | Zuiger (44) (m) | € 23.56 | |
| Cir Clip | ||||
| 78 | 6696854 | Cir Clip | € 1.00 | |
| Zuigerpinring | ||||
| 79 | 6698910 | Zuigerpinring | € 2.00 | |
| Engine Case (b) Ass'y (old 6698531) | ||||
| 80A | 6699945 | Engine Case (b) Ass'y (old 6698531) | € 72.39 | |
| Olie Keerring | ||||
| 81 | 6698914 | Olie Keerring | € 3.00 | |
| Kugellager | ||||
| 82 | 6202C3 | Kugellager | € 4.14 | |
| Kurbelwelle | ||||
| 83 | 6698532 | Kurbelwelle | € 52.49 | |
| Crank Case Packing (c51) | ||||
| 84 | 6698535 | Crank Case Packing (c51) | € 2.00 | |
| Zuiger Pin | ||||
| 85 | 6696855 | Zuiger Pin | € 2.00 | |
| Nadellager | ||||
| 86 | 6698911 | Nadellager | € 8.71 | |
| Motorgehäuse | ||||
| 87 | 6698530 | Motorgehäuse | € 63.36 | |
| Achterdemper | ||||
| 88 | 6698709 | Achterdemper | € 1.14 | |
| Brake Handle | ||||
| 89 | 6698572 | Brake Handle | € 6.28 | |
| Brake Lever Spring | ||||
| 91 | 6698912 | Brake Lever Spring | € 1.14 | |
| Gummi f.drosselgestell | ||||
| 92 | 6685369 | Gummi f.drosselgestell | € 1.00 | |
| Choke Knop | ||||
| 93 | 6698593 | Choke Knop | € 1.14 | |
| Operation Plate | ||||
| 94 | 6698565 | Operation Plate | € 1.14 | |
| Nicht mehr lieferbar | ||||
| 95 | 6696940 | Nicht mehr lieferbar | ||
| Stop Switch | ||||
| 95A | 6601275 | Stop Switch | € 1.29 | |
| Hex. Socket Hd. Bolt M5x20 (w/button) | ||||
| 96 | 6698988 | Hex. Socket Hd. Bolt M5x20 (w/button) | € 1.14 | |
| Chain Bar Bolt | ||||
| 98 | 6699029 | Chain Bar Bolt | € 0.99 | |
| Chain Bar Bolt | ||||
| 98A | 6699029 | Chain Bar Bolt | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 99 | 6601583 | Nicht mehr lieferbar | ||
| Moer M8 | ||||
| 112 | 6698581 | Moer M8 | € 1.14 | |
| Flensmoer M8 | ||||
| 112A | 6699028 | Flensmoer M8 | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 113 | 6698586 | Nicht mehr lieferbar | ||
| Zijdeksel | ||||
| 113A | 6698585 | Zijdeksel | € 38.09 | |
| Chain Puller Bolt | ||||
| 114 | 6698591 | Chain Puller Bolt | € 6.57 | |
| Nicht mehr lieferbar | ||||
| 115 | 6687270 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 115 | 6687284 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 115 | 6687296 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 115 | 6687335 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 115 | 6698710 | Nicht mehr lieferbar | ||
| Geleidingsplaat (b) | ||||
| 116 | 6698592 | Geleidingsplaat (b) | € 3.00 | |
| Nicht mehr lieferbar | ||||
| 117 | 6696911 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 117 | 6696912 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 117 | 6696982 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 117 | 6696983 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 117 | 6698641 | Nicht mehr lieferbar | ||
| Oliedoorvoer | ||||
| 118 | 6696868 | Oliedoorvoer | € 1.00 | |
| Brandstofleiding (oud 6698453) | ||||
| 119 | 6698719 | Brandstofleiding (oud 6698453) | € 9.28 | |
| Ring | ||||
| 120 | 6685407 | Ring | € 1.00 | |
| Oliefilter | ||||
| 121 | 6698455 | Oliefilter | € 1.00 | |
| Oil Filter Body | ||||
| 122 | 6698536 | Oil Filter Body | € 2.14 | |
| Geleidingsplaat (a) | ||||
| 123 | 6698561 | Geleidingsplaat (a) | € 3.00 | |
| Damper (c51) | ||||
| 124 | 6698913 | Damper (c51) | € 1.14 | |
| Chain Catcher | ||||
| 125A | 6699027 | Chain Catcher | € 0.99 | |
| Brake Link | ||||
| 126 | 6698587 | Brake Link | € 4.43 | |
| Remveer | ||||
| 127 | 6698588 | Remveer | € 3.00 | |
| Remband | ||||
| 128 | 6698589 | Remband | € 5.85 | |
| Nadelrolle | ||||
| 129 | 6685391 | Nadelrolle | € 1.00 | |
| Brake Link Cover | ||||
| 130 | 6698590 | Brake Link Cover | € 3.00 | |
| Clutch | ||||
| 131 | 6698560 | Clutch | € 13.14 | |
| Ring (b) | ||||
| 132 | 6696882 | Ring (b) | € 2.00 | |
| Clutch Housing | ||||
| 133 | 6698558 | Clutch Housing | € 13.14 | |
| Nadellager | ||||
| 134 | 6696884 | Nadellager | € 4.86 | |
| Rim Sprocket | ||||
| 135 | 6698557 | Rim Sprocket | € 5.43 | |
| Ring | ||||
| 136 | 6698556 | Ring | € 1.14 | |
| Oliepomp Deksel | ||||
| 137 | 6698555 | Oliepomp Deksel | € 2.00 | |
| Worm | ||||
| 138 | 6696886 | Worm | € 6.93 | |
| Worm | ||||
| 138A | 6600927 | Worm | € 4.71 | |
| Schwamm,belüftung | ||||
| 139 | 6685371 | Schwamm,belüftung | € 1.00 | |
| Entlüftungsventil | ||||
| 140 | 6685370 | Entlüftungsventil | € 2.00 | |
| Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | ||||
| 141 | 305812 | Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | € 0.99 | |
| Rear Handle Grip | ||||
| 142 | 6698805 | Rear Handle Grip | € 1.00 | |
| Gashebelsperre | ||||
| 143 | 6685350 | Gashebelsperre | € 1.00 | |
| Schakelaar Blokkering | ||||
| 143 | 6685420 | Schakelaar Blokkering | € 1.00 | |
| Throttle Lever Spring (old 6685349) | ||||
| 144A | 6600341 | Throttle Lever Spring (old 6685349) | € 0.99 | |
| Achtergreep | ||||
| 146 | 6698579 | Achtergreep | € 23.56 | |
| Feder | ||||
| 147 | 6685282 | Feder | € 1.09 | |
| Zugstange | ||||
| 148 | 6698564 | Zugstange | € 1.14 | |
| Throttle Lever (vermilion) | ||||
| 149 | 6698916 | Throttle Lever (vermilion) | € 1.14 | |
| Air Valve Cap | ||||
| 150 | 6698580 | Air Valve Cap | € 4.43 | |
| innerer Tankdeckel | ||||
| 151 | 6685351 | innerer Tankdeckel | € 4.28 | |
| Benzin Durchführung alte Art.nr. 701-72930-20 | ||||
| 152 | 6696167 | Benzin Durchführung alte Art.nr. 701-72930-20 | € 1.09 | |
| Filterpumpen Gehäuse alte Art.nr.675-11657-90 | ||||
| 153 | 6692285 | Filterpumpen Gehäuse alte Art.nr.675-11657-90 | € 6.91 | |
| Voordemper | ||||
| 154 | 6696873 | Voordemper | € 1.00 | |
| Veerhouder | ||||
| 155 | 6698409 | Veerhouder | € 2.00 | |
| Tapschroef D6 | ||||
| 156 | 6696872 | Tapschroef D6 | € 1.00 | |
| Anti-trilveer | ||||
| 157 | 6698408 | Anti-trilveer | € 2.00 | |
| Tank Mark Label | ||||
| 158 | 6698921 | Tank Mark Label | € 1.14 | |
| Tankkappen Verpackung | ||||
| 159 | 6685179 | Tankkappen Verpackung | € 1.09 | |
| Tank Dop Compleet | ||||
| 160 | 6698854 | Tank Dop Compleet | € 4.00 | |
| Tank Dop Compleet | ||||
| 160 | 6698855 | Tank Dop Compleet | € 4.00 | |
| Snoerklem | ||||
| 161 | 988054 | Snoerklem | € 0.99 | |
| Plug Cap | ||||
| 162 | 6698548 | Plug Cap | € 2.00 | |
| Cord (a) | ||||
| 163 | 6698545 | Cord (a) | € 2.00 | |
| Cord (b) | ||||
| 164 | 6698546 | Cord (b) | € 1.14 | |
| Nicht mehr lieferbar | ||||
| 165A | 6699180 | Nicht mehr lieferbar | ||
| Bobine | ||||
| 166 | 6698544 | Bobine | € 43.46 | |
| Abzweigdosen Bolzen | ||||
| 167 | 6696326 | Abzweigdosen Bolzen | € 1.14 | |
| Magneto Ass'y | ||||
| 168 | 6698918 | Magneto Ass'y | € 21.73 | |
| Magneto Rotor | ||||
| 169 | 6698543 | Magneto Rotor | € 16.36 | |
| Veer (oud 6698417) | ||||
| 170A | 6699405 | Veer (oud 6698417) | € 1.00 | |
| Ring 0.8 | ||||
| 171 | 6696857 | Ring 0.8 | € 1.00 | |
| Starter Pawl | ||||
| 172 | 6696877 | Starter Pawl | € 2.00 | |
| Chim | ||||
| 173 | 6696434 | Chim | € 0.99 | |
| Bolzen | ||||
| 174 | 6696878 | Bolzen | € 1.00 | |
| Luchtkeerschot | ||||
| 175 | 6698571 | Luchtkeerschot | € 4.00 | |
| Nicht mehr lieferbar | ||||
| 176 | 6698584 | Nicht mehr lieferbar | ||
| Recoil Starter (oud 6698583) | ||||
| 176A | 6699421 | Recoil Starter (oud 6698583) | € 17.54 | |
| Nicht mehr lieferbar | ||||
| 178 | 6698923 | Nicht mehr lieferbar | ||
| Tank Dop Compleet | ||||
| 179 | 6698358 | Tank Dop Compleet | € 4.00 | |
| Set Screw | ||||
| 180 | 6699477 | Set Screw | € 0.99 | |
| Scheibe (1) | ||||
| 181 | 6699474 | Scheibe (1) | € 0.99 | |
| Reel | ||||
| 182 | 6699482 | Reel | € 3.14 | |
| SPIRAL SPRING CASE | ||||
| 183 | 6699480 | SPIRAL SPRING CASE | € 5.71 | |
| Starter Rope | ||||
| 184 | 6699470 | Starter Rope | € 0.99 | |
| Starter Knob | ||||
| 185 | 6699466 | Starter Knob | € 1.43 | |
| Starter Handle Ass'y | ||||
| 186 | 6699472 | Starter Handle Ass'y | € 2.14 | |
| Lüftergehäuse | ||||
| 187 | 6699488 | Lüftergehäuse | € 15.97 | |
| Mutter M6 | ||||
| 188 | 329934 | Mutter M6 | € 1.64 | |
| Nicht mehr lieferbar | ||||
| 501 | 6685439 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 501 | 6696909 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 501 | 6696910 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 501 | 6698577 | Nicht mehr lieferbar | ||
| Combi Box Spanner 13x19 | ||||
| 502 | 6698582 | Combi Box Spanner 13x19 | € 4.43 | |
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
