Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki CV18DBL'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

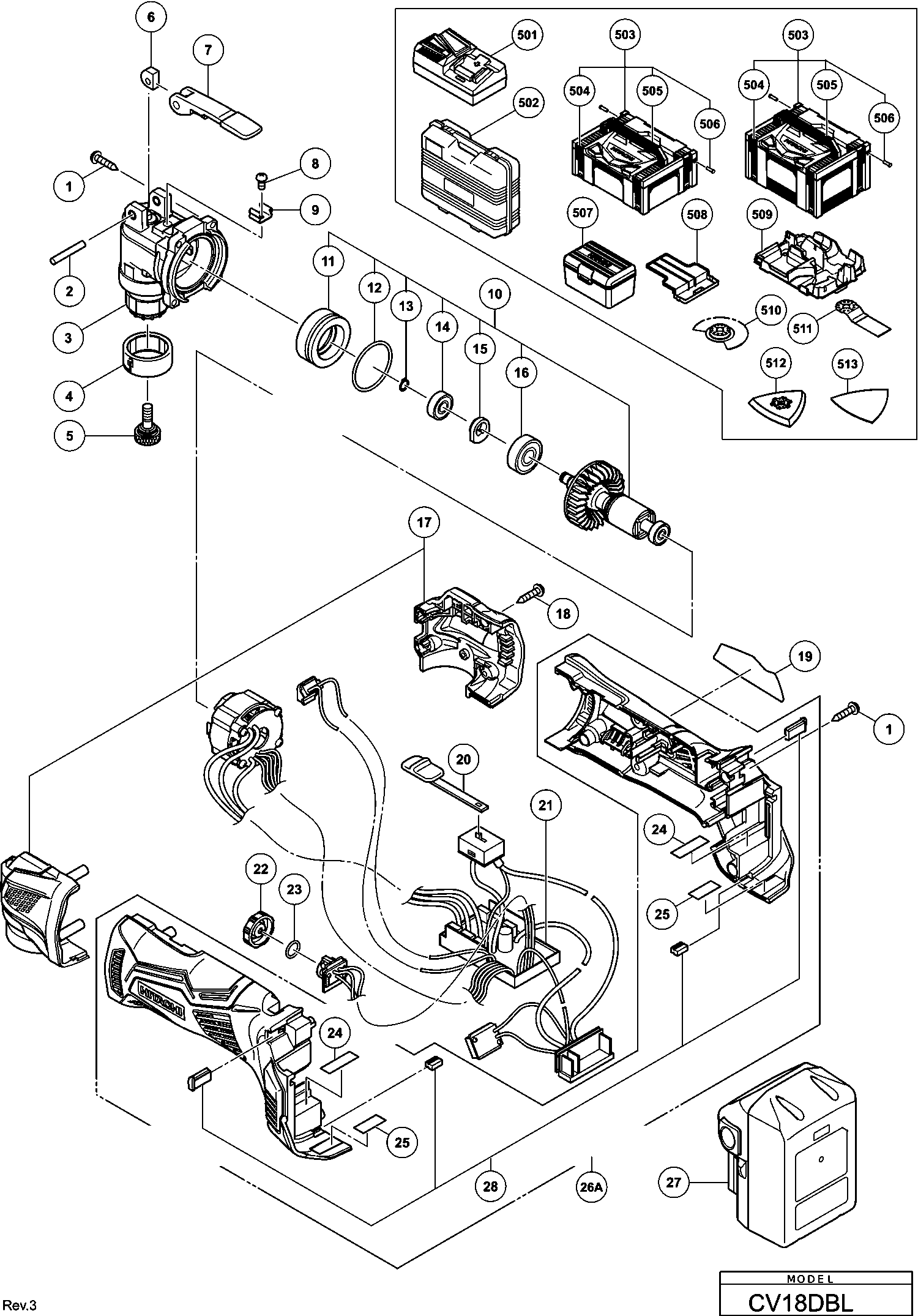

Zeichnungen der Hikoki CV18DBL
Teileliste der Hikoki CV18DBL
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gehäusesatz (a + b), einschließlich 24, 25, 28 | ||||
| *26D | 339254 | 14.03 | 16.69 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *27 | 335790 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *503 | 337108 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *513 | 338258 | |||
| WERKZEUGWELLE (ALT 337671) | ||||
| *5A | 375113 | 3.45 | 4.11 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *601 | 335873 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *602 | 335872 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *603 | 335871 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *604 | 335870 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *605 | 335875 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *606 | 335876 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *607 | 335878 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *609 | 335879 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *610 | 335882 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *611 | 335869 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *612 | 335885 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *613 | 335884 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *614 | 335883 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *615 | 335887 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *616 | 335886 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *617 | 335889 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *618 | 335888 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *619 | 335896 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *620 | 335898 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *621 | 335893 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *622 | 335892 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *623 | 335901 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *624 | 335902 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *625 | 335900 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *626 | 335897 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *627 | 335899 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *628 | 335877 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *629 | 335904 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *630 | 335905 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *631 | 335890 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *632 | 335891 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *633 | 335895 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *634 | 335894 | |||
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 1 | 301653 | 1.04 | 1.23 | |
| Nadelrolle Wr14dh | ||||
| 2 | 337668 | 1.04 | 1.23 | |
| Kopfgehäuse | ||||
| 3 | 338437 | 105.74 | 125.83 | |
| Hülsenkappe | ||||
| 4 | 337665 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 5 | 337671 | |||
| WERKZEUGWELLE (ALT 337671) | ||||
| 5A | 375113 | 3.45 | 4.11 | |
| Drückstück | ||||
| 6 | 337667 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 7 | 337666 | |||
| Hebelset Inkl.45 | ||||
| 7A | 370673 | 3.60 | 4.28 | |
| Dichtungsschraube M4x6 | ||||
| 8 | 337670 | 1.04 | 1.23 | |
| Hebelanleitung | ||||
| 9 | 337669 | 1.04 | 1.23 | |
| Rotorbaugruppe Inkl.23 | ||||
| 10 | 337398 | 68.61 | 81.65 | |
| Lagerschale | ||||
| 11 | 337663 | 3.75 | 4.46 | |
| O-Ring (s-35) | ||||
| 12 | 337664 | 1.04 | 1.23 | |
| Sicherungsring D7 Fcj55v/fcj65v | ||||
| 13 | 994251 | 1.05 | 1.25 | |
| Kugellager-r 607dd | ||||
| 14 | 337674 | 2.85 | 3.39 | |
| Ausgleicher | ||||
| 15 | 337402 | 1.04 | 1.23 | |
| Kugellager 6000 Vv, Cm9by, C8fse, G23ss | ||||
| 16 | 6000VV | 6.15 | 7.32 | |
| Kopfabdeckungsset (a+b) | ||||
| 17 | 337395 | 5.10 | 6.07 | |
| Schneidschraube D3x16 Mit Flansch (schwarz) Dv18d | ||||
| 18 | 313687 | 1.04 | 1.23 | |
| Schalterknopf | ||||
| 20 | 337396 | 1.05 | 1.25 | |
| Verkabelung inkl. 37,40,50 bis 6.2012 außer F | ||||
| 21 | 337400 | 159.23 | 189.48 | |
| Zifferblatt | ||||
| 22 | 337397 | 1.50 | 1.78 | |
| O-ring (s-10) D6sh | ||||
| 23 | 987105 | 1.05 | 1.25 | |
| Gummikissen | ||||
| 24 | 338435 | 1.04 | 1.23 | |
| Gummipuffer (b) | ||||
| 25 | 338434 | 1.04 | 1.23 | |
| Gummipuffer (b) | ||||
| 25A | 376695 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 26 | 338432 | |||
| Gehäusesatz (a + b), einschließlich 24, 25, 28 | ||||
| 26A | 339254 | 14.03 | 16.69 | |
| Gehäusesatz (a + b), einschließlich 24, 25, 28 | ||||
| 26C | 339254 | 14.03 | 16.69 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 27 | 335790 | |||
| Stoßstangensatz | ||||
| 28 | 339256 | 2.40 | 2.86 | |
| Huelse (1) | ||||
| 29 | 370674 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 337684 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 337108 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 504 | 336472 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 505 | 336473 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 506 | 336474 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 507 | 337685 | |||
| Abdeckkappe für Batterie | ||||
| 508 | 329897 | 1.80 | 2.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 509 | 337937 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 510 | 335868 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 511 | 335881 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 512 | 335903 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 513 | 338258 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 335873 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 335872 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 335871 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 335870 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 335875 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 335876 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 335878 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 335880 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 609 | 335879 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 610 | 335882 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 611 | 335869 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 612 | 335885 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 613 | 335884 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 614 | 335883 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 615 | 335887 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 616 | 335886 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 617 | 335889 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 618 | 335888 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 619 | 335896 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 620 | 335898 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 621 | 335893 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 622 | 335892 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 623 | 335901 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 624 | 335902 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 625 | 335900 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 626 | 335897 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 627 | 335899 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 628 | 335877 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 629 | 335904 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 630 | 335905 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 631 | 335890 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 632 | 335891 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 633 | 335895 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 634 | 335894 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 638 | 338251 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 639 | 338256 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 640 | 338258 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 641 | 337936 | |||
| Filz Verpackung (10 Stk.) | ||||
| 642 | 370534 | 9.30 | 11.07 | |
