Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki D13SA'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

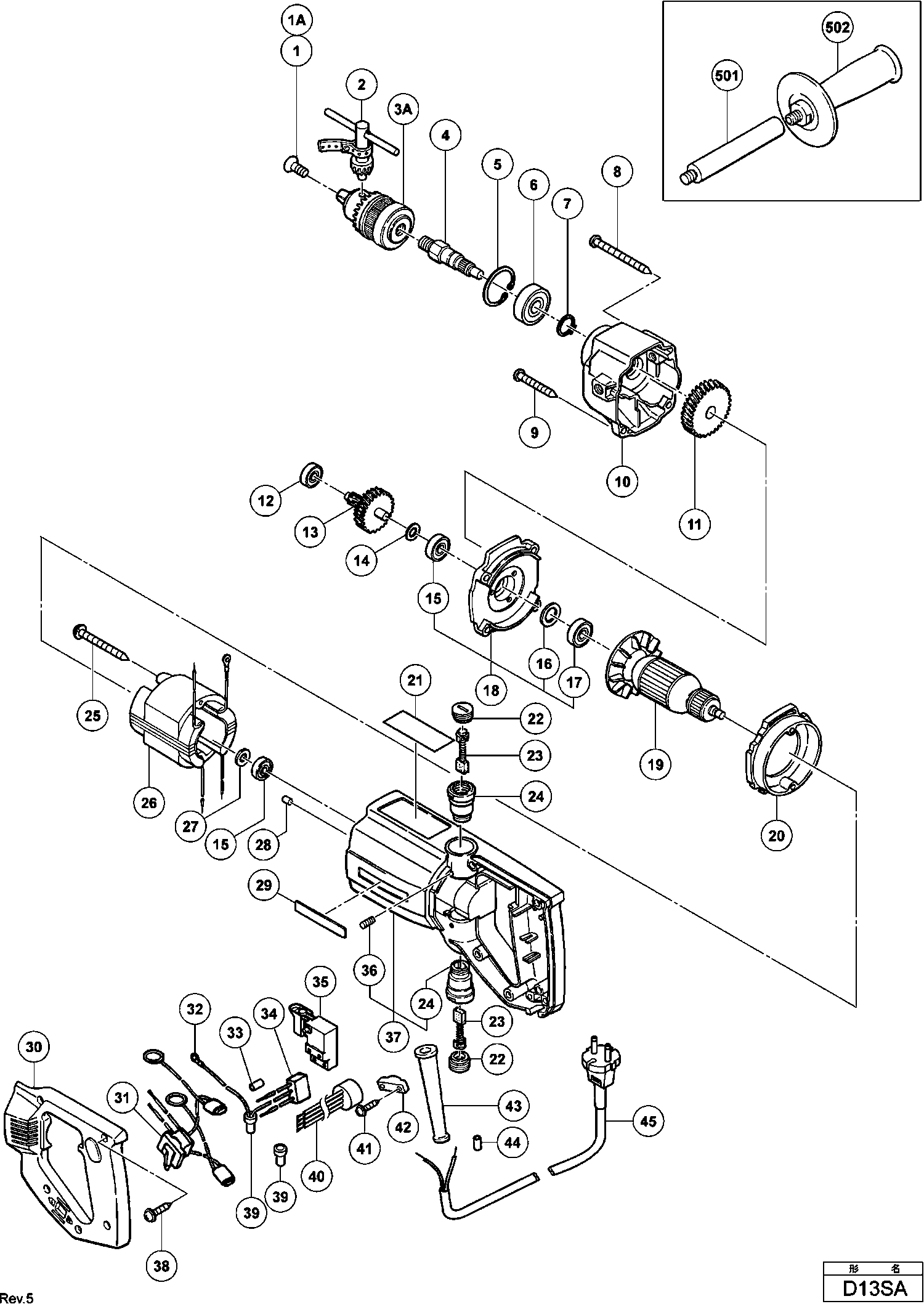

Zeichnungen der Hikoki D13SA
Teileliste der Hikoki D13SA
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Senkkopfschraube M6x22 Linksgew. | ||||
| 1 | 981122 | 1.35 | 1.61 | |
| Flachkopfschraube (linke Hand) M6x20 | ||||
| 1A | 331966 | 6.75 | 8.03 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 2 | 930515 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 3A | 321814 | |||
| Gelenkwelle (a) | ||||
| 4 | 981667 | 32.18 | 38.29 | |
| Sicherungsring D35 (innen) 10st | ||||
| 5 | 939556 | 10.20 | 12.14 | |
| Kugellager 6202 Vv | ||||
| 6 | 6202VV | 7.05 | 8.39 | |
| Sicherungsring D15 (10st) | ||||
| 7 | 939544 | 2.13 | 2.53 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 8 | 986141 | |||
| Schneidschraube D5x35 M..scheibe | ||||
| 9 | 986140 | 1.05 | 1.25 | |
| Zahnradabdeckung (Alt 981650Z) | ||||
| 10 | 981650 | 31.90 | 37.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 11 | 986160 | |||
| Kugellager 627 Vvm | ||||
| 12 | 627VVM | 5.55 | 6.60 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 13 | 986159 | |||
| Unterlegscheibe M8 (10st) | ||||
| 14 | 949426 | 1.05 | 1.25 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 15 | 608VVM | 5.70 | 6.78 | |
| Ring | ||||
| 16 | 984357 | 1.05 | 1.25 | |
| Kugellager 609 Vvm | ||||
| 17 | 609VVM | 6.00 | 7.14 | |
| Flachkopfschraube (linke Hand) M6x20 | ||||
| 17A | 331966 | 6.75 | 8.03 | |
| Innendeckel D13 (inkl.pos.14,16,17) Includ.27-29 | ||||
| 18 | 982791 | 41.11 | 48.92 | |
| Anker 230v | ||||
| 19 | 360268 | 78.10 | 92.94 | |
| Luftführung Cr10v/cr12v u.a. | ||||
| 20 | 981562 | 2.55 | 3.03 | |
| Kohlenkappe C6u/cr12v u.a.. | ||||
| 22 | 961781 | 2.55 | 3.03 | |
| Kohlenbürsten (paar) H41mb | ||||
| 23 | 999043 | 4.50 | 5.36 | |
| Kohlekasten Zsb | ||||
| 24 | 981586 | 6.45 | 7.68 | |
| Schraube D5x60 (neu 991007) | ||||
| 25 | 981561 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 26 | 340242 | |||
| Unterlegscheibe (c) Dh24pb2 | ||||
| 27 | 984367 | 1.05 | 1.25 | |
| GUMMISTIFT (ALT 976441) | ||||
| 28 | 946362 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 29 | 957561 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 30 | 986163 | |||
| Schalter (r+l) | ||||
| 31 | 305421 | 24.89 | 29.62 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 32 | 981534 | |||
| Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | ||||
| 33 | 981373 | 1.05 | 1.25 | |
| Kondensator Div.typen | ||||
| 34 | 994273 | 4.29 | 5.10 | |
| Schalter | ||||
| 35 | 958400Z | 18.98 | 22.58 | |
| Inbusschraube M4x5 | ||||
| 36 | 961681 | 1.04 | 1.23 | |
| Gehaeuse | ||||
| 37 | 981560 | 43.86 | 52.20 | |
| Schneidschraube D4x20 M.u-scheibe | ||||
| 38 | 982095 | 1.04 | 1.23 | |
| Verbinder 50091 (10st) Div.typen | ||||
| 39 | 959140 | 3.30 | 3.93 | |
| Drosselspule Sb110/bm25y For Nzl | ||||
| 40 | 955908 | 32.18 | 38.29 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 41 | 984750 | |||
| Kabelklemme Div.typen, Cm9uby, G23ss | ||||
| 42 | 960266 | 1.04 | 1.23 | |
| Kabelknickschutz D8.8 Div.typen, Cm5sb | ||||
| 43 | 380090 | 1.04 | 1.24 | |
| Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | ||||
| 44 | 981373 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 45 | 500234Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 930886 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 956633 | |||
