Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki D13VL'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

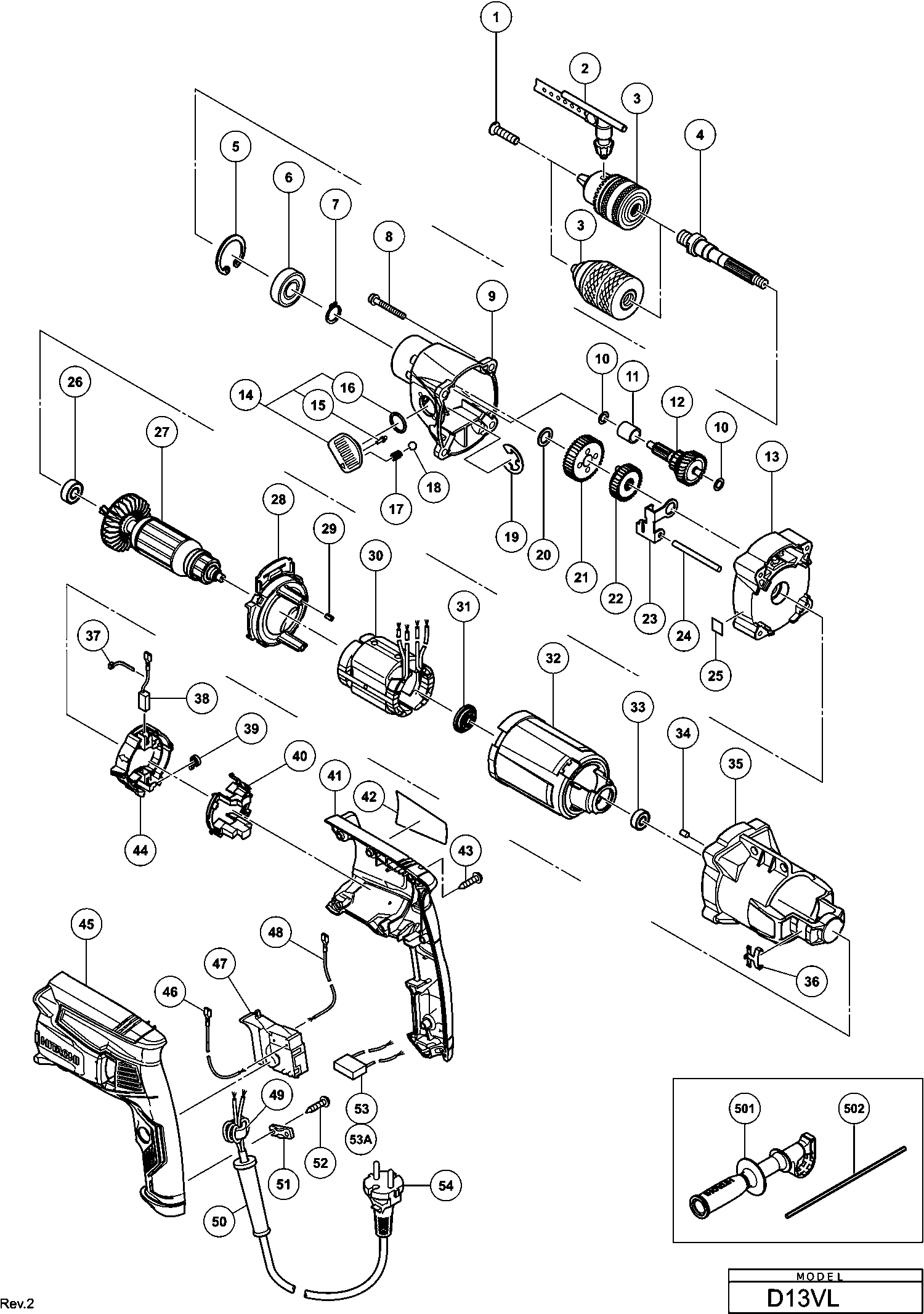

Zeichnungen der Hikoki D13VL
Teileliste der Hikoki D13VL
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Anker 230v | ||||
| *27 | 361003E | 23.51 | 27.98 | |
| ARMATURE 110 VOLT | ||||
| *27 | 361003B | 20.13 | 23.95 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *3 | 321814 | |||
| Stator 230V | ||||
| *30 | 340906E | 15.26 | 18.16 | |
| Kabelknickschutz D8.8 Div.typen, Cm5sb | ||||
| *50 | 380090 | 1.04 | 1.24 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| *50 | 938051 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *54 | 500468Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1 | 995344 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 2 | 987576 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 2A | 303334 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 3 | 321814 | |||
| Spindel (1) | ||||
| 4 | 339139 | 12.15 | 14.46 | |
| Sicherungsring D35 (innen) 10st | ||||
| 5 | 939556 | 10.20 | 12.14 | |
| Kugellager 6202 Dd | ||||
| 6 | 6202DD | 6.75 | 8.03 | |
| Sicherungsring D15 (10st) | ||||
| 7 | 939544 | 2.13 | 2.53 | |
| Sechskantkopfschraube (mit Flansch) M5x45 | ||||
| 8 | 338764 | 1.04 | 1.23 | |
| Getriebedeckel (a) | ||||
| 9 | 339137 | 12.90 | 15.35 | |
| Unterlegscheibe (b) Dv18v | ||||
| 10 | 322852 | 1.05 | 1.25 | |
| Distanzstück | ||||
| 11 | 338744 | 1.95 | 2.32 | |
| Zweite Ritzel (a) | ||||
| 12 | 338743 | 24.89 | 29.62 | |
| Innere Abdeckung (a) | ||||
| 13 | 339276 | 14.25 | 16.96 | |
| Schalthebel Ass'y Inkl.22,23 | ||||
| 14 | 338737 | 1.65 | 1.96 | |
| Schiebestift Dv18v | ||||
| 15 | 322848 | 1.05 | 1.25 | |
| O-ring (s-18) Cr17y/nv65ad2, Nr90aa | ||||
| 16 | 878885 | 1.05 | 1.25 | |
| Feder (h) Dh15d/dh20dv/dv20v1 u.a Dh20pb | ||||
| 17 | 981328 | 1.05 | 1.25 | |
| Stahlkugel D3.5 (10 Stk.) | ||||
| 18 | 335299 | 1.04 | 1.23 | |
| Sicherungsring (E-Typ) für D15 Welle | ||||
| 19 | 323048 | 1.35 | 1.61 | |
| Unterlegscheibe (c) Dh24pb2 | ||||
| 20 | 322799 | 1.65 | 1.96 | |
| Niedriggeschwindigkeitsgetriebe | ||||
| 21 | 338740 | 6.60 | 7.85 | |
| Hochgeschwindigkeitsgetriebe | ||||
| 22 | 338741 | 12.15 | 14.46 | |
| Schaltarm | ||||
| 23 | 338742 | 1.05 | 1.25 | |
| Stift (1) | ||||
| 24 | 984104 | 1.95 | 2.32 | |
| Kugellager 608ddm | ||||
| 26 | 608DDM | 5.55 | 6.60 | |
| Anker 230v | ||||
| 27 | 361003E | 23.51 | 27.98 | |
| ARMATURE 110 VOLT | ||||
| 27 | 361003B | 20.13 | 23.95 | |
| Ventilatorführung (b) | ||||
| 28 | 338766 | 1.35 | 1.61 | |
| Gummibuchse | ||||
| 29 | 338755 | 1.04 | 1.23 | |
| Stator 230V | ||||
| 30 | 340906E | 15.26 | 18.16 | |
| Staubdichtung (1) | ||||
| 31 | 338751 | 1.04 | 1.23 | |
| Statorhalter | ||||
| 32 | 338750 | 3.60 | 4.28 | |
| Kugellager 607vvc | ||||
| 33 | 607VVC | 5.70 | 6.78 | |
| KOGELLAGER 607VVC2 | ||||
| 33A | 381409 | 1.00 | 1.19 | |
| GUMMISTIFT | ||||
| 34 | 931701 | 1.05 | 1.25 | |
| Gehäuse (b) | ||||
| 35 | 338749 | 13.95 | 16.60 | |
| Klickplatte | ||||
| 36 | 338761 | 1.04 | 1.23 | |
| BAND | ||||
| 37 | 331759 | 1.73 | 2.05 | |
| Kabelklemme Cl10sa, Cg18dal, Cg18dl | ||||
| 37A | 313505 | 1.05 | 1.25 | |
| Kohlebürsten (paar), Cm5sb | ||||
| 38 | 999088 | 4.50 | 5.36 | |
| Feder | ||||
| 39 | 339292 | 1.80 | 2.14 | |
| BUERSTENABDECKUNG | ||||
| 40 | 338760 | 1.04 | 1.23 | |
| Griffabdeckung (b) | ||||
| 41 | 338753 | 6.00 | 7.14 | |
| NEUE MONTAGE DER HANDGRIFFABDECKUNG (B) | ||||
| 41A | 375876 | 7.05 | 8.39 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 43 | 301653 | 1.04 | 1.23 | |
| Buerstenhalter (2) | ||||
| 44 | 338759 | 3.15 | 3.75 | |
| Griffabdeckung (a) | ||||
| 45 | 338752 | 6.00 | 7.14 | |
| HANDGRIFFABDECKUNG (A) MONTAGE | ||||
| 45C | 375874 | 7.35 | 8.75 | |
| Interne Draht L100 | ||||
| 46 | 338758 | 1.04 | 1.23 | |
| Schalter (1) | ||||
| 47 | 338756 | 25.58 | 30.43 | |
| Interne Draht L180 | ||||
| 48 | 338757 | 1.04 | 1.23 | |
| Schrumpfschlauch | ||||
| 49 | 334379 | 4.65 | 5.53 | |
| Kabelknickschutz D8.8 Div.typen, Cm5sb | ||||
| 50 | 380090 | 1.04 | 1.24 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| 50 | 938051 | 1.04 | 1.23 | |
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 51 | 937631 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 52 | 984750 | |||
| Geräuschunterdrücker W/Geräuschunterdrücker Band | ||||
| 53 | 997174 | 2.10 | 2.50 | |
| Kondensator C6u-c13u u.a., C 8fshe | ||||
| 53A | 930039 | 1.95 | 2.32 | |
| Kabel G13va (cord Armor D8.8) For Gbr (110v) | ||||
| 54 | 500461Z | 17.88 | 21.27 | |
| GUMMIKISSEN | ||||
| 56 | 339577 | 1.05 | 1.25 | |
| Seitengriff | ||||
| 501 | 338768 | 14.30 | 17.02 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 303709 | |||
