Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki DA200E'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Hikoki DA200E

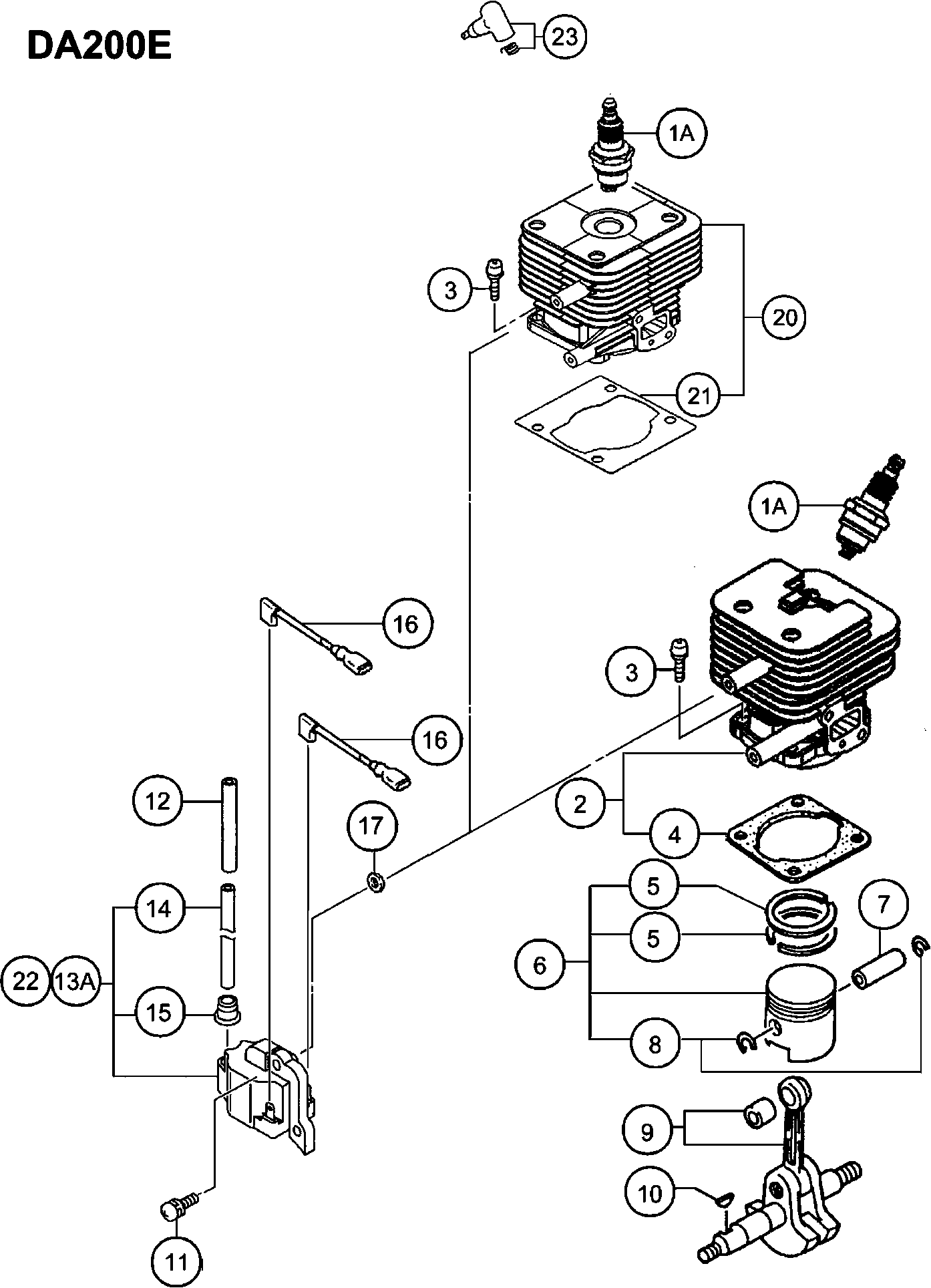

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Hikoki DA200E

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Zündkerze (alt 6685775)
1A 6699326@1417 3.30 3.93

Zylinder-set alte Art.nr. 001-07031-91
2 6685487@1417 52.34 62.28

Sechskantbolzen Rb24e
3 6684903@1417 2.15 2.56

Zylinderdichtung alte Art.nr. 017-07020-20
4 6685746@1417 1.15 1.37

Kolbenring
5 6685331@1417 4.05 4.82

Kolben Set alte Art.nr. 030-07030-91
6 6685898@1417 24.20 28.80

Kolbenbolzen alte Art.nr. 037-01400-20
7 6686008@1417 2.31 2.75

Sicherungsring neue Art.nr. 039-00000-20
8 6685078@1417 1.15 1.37

Kurbelwelle alte Art.nr. 046-07221-80
9 6696499@1417 67.00 79.73

Scheibenfeder 3x13x4.5 alte Art.nr. 068-10100-20
10 6684899@1417 2.15 2.56

Hochspannungsschraube 4x18ws alte Art.nr. 994-160
11 6695407@1417 1.15 1.37

Isolierte Röhre 110l
12 6688319@1417 1.15 1.37

Zündspule Ass'y (alt 6687665/6699774)
13A 6699772@1417 17.85 21.24

Hochspannungskabel 140l Till G165840
14 6687888@1417 2.31 2.75

Gummikappe Cg24ekb Till G165840
15 6684602@1417 2.15 2.56

Kabelstopper B160m
16 6687874@1417 2.31 2.75

Unterlegscheibe Cg24ekb
17 6684600@1417 2.15 2.56

Zylinder-set
20 6685491@1417 60.35 71.82

Zylinderdichtung
21 6685749@1417 1.15 1.37

Zündspule kpl. alte Art.nr. 167-22012-90
22 6687719@1417 28.14 33.48

Zündkerzenkappe kpl. alte Art.nr. 157-01570-90 Ti
23 6687468@1417 2.31 2.75

Öldichtung Cg24ekb
24 6684607@1417 4.29 5.10

Kugellager Cg24ekb
25 6684608@1417 3.80 4.52

Dichtung f. Kurbelgehäuse alte Art.nr. 090-07020-
26 6686721@1417 1.15 1.37

Keine Informationen verfügbar, nicht bestellbar
27 6686723@1417

Kurbelgehäuse Dichtung
27A 6699280@1417 1.04 1.23

Getriebewelle Cg24ekb
28 6684604@1417 2.15 2.56

Getriebewelle Cg24ekb
28 6684605@1417 2.15 2.56

Magnetzünder Rotor kpl. alte Art.nr. 155-20549-80
29 6687375@1417 20.11 23.93

Sechskantmutter Cg24ekb
30 6684612@1417 2.15 2.56

Ring
31 6695184@1417 1.15 1.37

Sechskantbolzen Rb24e
32 6684903@1417 2.15 2.56

Sechskantbolzen Rb24e
33 6684903@1417 2.15 2.56

Sechskantbolzen Rb24e
33A 6684903@1417 2.15 2.56

Kurbelgehäuse kpl. alte Art.nr. 072-07020-90
34 6686580@1417 38.26 45.53

Keine Informationen verfügbar, nicht bestellbar
35 6686586@1417

Kurbelgehäuse
35A 6699279@1417 29.80 35.46

Ansaugkrümmerdichtung
41 6689864@1417 1.15 1.37

Ansaugkrümmerdichtung
41 6689895@1417 1.15 1.37

Vergaserdichtung
42 6689924@1417 6.60 7.85

Isolator Set
42 6689972@1417 6.28 7.47

Sechskantbolzen 5x22/ws alte Art.nr. 994-64050-22
43 6695514@1417 1.15 1.37

Sechskantbolzen 5x25ws alte Art.nr. 994-64050-254
43 6695515@1417 1.15 1.37

Vergaserdichtung Cg24ekb
44 6684616@1417 2.15 2.56

Draht-rückholfeder alte Art.nr.902-10243-20
45 6694055@1417 1.15 1.37

Drosselplatte alte Art.nr.528-0652n-22
46 6691276@1417 1.15 1.37

Drosselplatte 1.0 alte Art.nr.528-07020-22 alte A
46 6691278@1417 1.15 1.37

Filtergehäuse kpl.
47 6690120@1417 4.45 5.30

Filter Schwamm neue Art.-nr.:6690365
48 6690365@1417 1.15 1.37

Filterabdeckung
49 6690421@1417 13.86 16.50

Filterabdeckung
49 6690402@1417 10.23 12.17

Abdeckung Fixing Bolt Comp.
50 6698730@1417 3.15 3.75

Schraube 5x75/s alte Art.nr. 994-14050-571
51 6695353@1417 1.15 1.37

kleine Unterlegscheibe Rb24e
52 6684864@1417 2.15 2.56

Vergaser Set Wyj135a Till B027700 For Europe,aus
53 6690501@1417 86.36 102.77

Vergaser Set Wyj399 For Usa
53 6690515@1417 86.36 102.77

Vergaser Set Wyj464
53 6690516@1417 68.36 81.35

Drosselkontrollhebel alte Art.nr.523-0652n-20
55 6691239@1417 1.15 1.37

Tank weiss alte Art.nr.591-07039-80
56 6691588@1417 11.71 13.94

Tank F T (old 6697747)
57 6699336@1417 24.20 28.80

Manschette 5.8 alte Art.nr.659-00801-20 Till G103
58 6692244@1417 1.15 1.37

Gummidichtung f. Kraftstoffleitung
59 6688156@1417 1.15 1.37

Benzinleitung Rb24e
60 6684880@1417 2.15 2.56

Keine Informationen verfügbar, nicht bestellbar
61 6684620@1417

Clipd6new
62 6685198@1417 1.15 1.37

Kraftstoffleitung kpl.
63 6688169@1417 2.31 2.75

Sechskantbolzen 5x16/ps alte Art.nr. 994-63050-16
64 6695504@1417 1.15 1.37

Keine Informationen verfügbar, nicht bestellbar
65 6685049@1417

Blechschraube 4x14 alte Art.nr. 993-49040-142
67 6695280@1417 1.15 1.37

Ring
68 6685070@1417 1.15 1.37

Keine Informationen verfügbar, nicht bestellbar
70 6684625@1417

Rückkehr Dichtung (alt 6684627)
75 6697846@1417 1.04 1.23

Unterlegscheibe Rb24e
76 6684918@1417 2.15 2.56

Tank Fixiermanschette alte Art.nr.649-07250-20
77 6692183@1417 1.15 1.37

Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
79 6684709@1417 2.15 2.56

Sechskantbolzen 5x16/ps alte Art.nr. 994-63050-16
80 6695504@1417 1.15 1.37

Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01
84 6684662@1417 2.15 2.56

Benzinleitung Cg24ekb
85 6684618@1417 4.29 5.10

Schalldämpferschutz alte Art.-nr.738-07031-20
91 6692804@1417 7.75 9.22

Keine Informationen verfügbar, nicht bestellbar
92 6692497@1417

Sechskantbolzen Cg24ekb
93 6684638@1417 2.15 2.56

Ring
94 6684639@1417 2.15 2.56

Hitzeschild alte Art.nr. 133-07020-21
95 6687260@1417 3.30 3.93

Schalldämpferdichtung alte Art.-nr.737-0165a-20
96 6692732@1417 1.15 1.37

Kupplungshebel kpl.
97 6688610@1417 7.59 9.03

Kupplungsfeder
98 6689420@1417 2.31 2.75

Ring
99 6689645@1417 1.15 1.37

Kupplungsset kpl.
100 6688482@1417 12.88 15.32

Unterlegscheibe
101 6695203@1417 1.15 1.37

Kupplungs Stufen Bolzen
102 6689628@1417 2.31 2.75

Schraube 4x14/ps alte Art.nr. 994-15040-142
103A 6695372@1417 1.15 1.37

Zündkerzenkappe kpl. alte Art.nr. 157-0720a-90
104 6687478@1417 5.28 6.28

Deflektor alte Art.nr. 132-0720a-20
105 6687211@1417 3.30 3.93

Schraube 5x20/ws alte Art.nr. 994-16050-202
106A 6695421@1417 1.05 1.25

Lüftergehäuse
107 6687022@1417 18.75 22.31

Keine Informationen verfügbar, nicht bestellbar
107A 6697733@1417

Bolzen 6x36
108 6686772@1417 1.15 1.37

Primäre Kabel-gummidichtung
109 6688057@1417 1.15 1.37

Zylinder Abdeckung Blk
110 6685689@1417 5.78 6.87

Schraube 5x16/ps alte Art.nr. 994-15050-162
112A 6695386@1417 1.15 1.37

Sechskantbolzen 6x65 alte Art.nr. 990-51060-653
113 6695067@1417 1.15 1.37

Keine Informationen verfügbar, nicht bestellbar
114 6699602@1417

Auspuff Set alte Art.-nr.734-0740a-90
115 6692716@1417 4.79 5.70

Schraube Cg24ekb alte Art.nr. 994-36040-081
116 6684651@1417 2.15 2.56

Funkenfänger alte Art.-nr.732-0740a-20
117 6692702@1417 2.31 2.75

Schalldämpfer Spezialdichtung alte Art.nr. 751-06
118 6692886@1417 1.15 1.37

Schalldämpferschutz alte Art.-nr.738-0725a-20
119 6692812@1417 10.40 12.38

Hitzeschutz alte Art.nr. 133-07250-20
120 6687263@1417 4.45 5.30

Luft Deflektor
121 6687213@1417 3.30 3.93

Schneidschraube Cg24ekd
122 6684751@1417 2.15 2.56

Starter kpl. alte Art.nr.762-0720f-92 alte Art.nr
131 6692991@1417 20.11 23.93

Seilzugstarter Gehäuse kpl. Since C237092
132 6693040@1417 7.75 9.22

Starterkabel Cg24ekb alte Art.nr. 783-0720f-20 Fo
133 6684674@1417 4.29 5.10

Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti
134 6684675@1417 11.55 13.74

Nicht mehr lieferbar, kein Ersatz
135 6693081@1417

Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20
136 6684677@1417 8.58 10.20

Keine Informationen verfügbar, nicht bestellbar
137 6692938@1417

Einstellschraube (alte 839-03045-20)
138 6684679@1417 2.15 2.56

Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo
139 6684680@1417 2.15 2.56

Ring
140 6689645@1417 1.15 1.37

Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90
141 6684681@1417 13.20 15.71

Sechskantbolzen 4x20ps alte Art.nr. 994-63040-205
142 6695503@1417 1.15 1.37

Schraube 4x18/ps alte Art.nr. 994-15040-182 Since
142 6695375@1417 1.15 1.37

D4e Sicherungsring (alt 993-55040-001)
143 6685101@1417 1.15 1.37

Feder f. Startersperre Cg24ekb
144 6684684@1417 4.29 5.10

Startersperre Cg24ekb alte Art.nr.788-0651h-20
145 6684685@1417 4.29 5.10

Pumpengehäuse Rb24e
161 6684879@1417 62.16 73.97

Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8
162 6684687@1417 16.34 19.44

Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2
163 6684688@1417 8.58 10.20

Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20
164 6684689@1417 6.44 7.66

Dosiermembrane alte Art.nr.474-25241-80
165 6690830@1417 11.88 14.13

Membrandichtung Cg24ekb alte Art.nr.475-25153-20
166 6684691@1417 8.58 10.20

Membranabdeckung Cg24ekb alte Art.nr.576-25100-20
167 6684693@1417 8.58 10.20

Pumpendichtung alte Art.nr.577-25100-20
168 6691457@1417 7.10 8.45

Hauptdüse #38.5 alte Art.nr. 599-200bw-38
169 6696130@1417 5.78 6.87

Hauptdüse Nr. 43 alte Art.nr.599-2000w-43
169 6691848@1417 4.45 5.30

O-RING (ALT 550-25100-20)
170 6684695@1417 4.29 5.10

Anschlagring Cg24ekb alte Art.nr. 489-25100-20
171 6684696@1417 2.15 2.56

Spannschloss Cg24ekb alte Art.nr. 539-25120-20
172 6684697@1417 6.44 7.66

Drosselschrauben Set Rb24e
173 6684870@1417 2.15 2.56

Kabel Justierer Rb24e
174 6684873@1417 6.44 7.66

Verschlussmutter Rb24e
175 6684872@1417 2.15 2.56

Kabel Justier alte Art.nr.614-25245-20 Since B027
176 6692009@1417 4.95 5.89

Filterdichtung Rb24e
177 6684875@1417 4.29 5.10

Stellschraube Cg24ekb alte Art.nr. 548-25151-20
178 6684699@1417 2.15 2.56

Sicherungsscheibe Rb24e
179 6684874@1417 2.15 2.56

Schutzsieb Cg24ekb
180 6684700@1417 4.29 5.10

Pumpengehäuse Rb24e
201 6684879@1417 62.16 73.97

Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8
202 6684687@1417 16.34 19.44

Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2
203 6684688@1417 8.58 10.20

Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20
204 6684689@1417 6.44 7.66

Dosiermembrane alte Art.nr474-25001-80. Till B027
205 6690827@1417 11.71 13.94

Membrandichtung Cg24ekb alte Art.nr.475-25153-20
206 6684691@1417 8.58 10.20

Membranabdeckung Cg24ekb alte Art.nr.576-25100-20
207 6684693@1417 8.58 10.20

Pumpendichtung alte Art.nr.577-25100-20
208 6691457@1417 7.10 8.45

Anschlagring Cg24ekb alte Art.nr. 489-25100-20
209 6684696@1417 2.15 2.56

Sicherungsscheibe Rb24e
210 6684874@1417 2.15 2.56

Spannschloss Cg24ekb alte Art.nr. 539-25120-20
211 6684697@1417 6.44 7.66

Drosselventil alte Art.nr.488-25199-90 Till B0277
212 6690947@1417 36.15 43.02

Drosselschrauben Set Rb24e
213 6684870@1417 2.15 2.56

Kabel Justierer Rb24e
214 6684873@1417 6.44 7.66

Verschlussmutter Rb24e
215 6684872@1417 2.15 2.56

Keine Informationen verfügbar, nicht bestellbar
216 6697616@1417

Filterdichtung Rb24e
217 6684875@1417 4.29 5.10

Stellschraube Cg24ekb alte Art.nr. 548-25151-20
218 6684699@1417 2.15 2.56

Keine Informationen verfügbar, nicht bestellbar
219 6690700@1417

Justierfeder alte Art.nr.623-25032-20 Till B02770
220 6692048@1417 2.31 2.75

Ring
221 6691317@1417 1.05 1.25

O Ring alte Art.nr.550-25137-20 Till B027700
222 6691322@1417 2.10 2.50

Schutzsieb Cg24ekb
223 6684700@1417 4.29 5.10

Kupplungsgehäuse kpl.
241 6688203@1417 28.14 33.48

Keine Informationen verfügbar, nicht bestellbar
242 6688029@1417

Dichtung B f. Getriebgehäuse
243 6688059@1417 1.15 1.37

Federmutter 6 alte Art.nr. 994-40060-011
244 6695475@1417 1.15 1.37

Getriebe 2
245 6688136@1417 28.14 33.48

Kugellager #6202z
246 6695559@1417 6.44 7.66

Keine Informationen verfügbar, nicht bestellbar
247 6695557@1417

Anschlagring außen C-15 alte Art.nr. 993-50015-00
248 6695285@1417 1.15 1.37

Getriebegehäuse B
250 6688035@1417 24.20 28.80

Getriebegehäuse
251 6688063@1417 1.15 1.37

Schraube 5x30/s alte Art.nr. 994-14050-301
252 6695345@1417 1.15 1.37

Scheibenfeder 3x13x5.0 alte Art.nr. 068-11000-20
253 6686459@1417 1.15 1.37

Getriebe 3
254 6688162@1417 18.15 21.60

Keine Informationen verfügbar, nicht bestellbar
255 6695524@1417

Ring
256 6684639@1417 2.15 2.56

Schraube 6x8 alte Art.nr. 990-11060-081
257 6694923@1417 1.15 1.37

Anschlagring außen C-17 alte Art.nr. 993-50017-00
258 6695286@1417 1.15 1.37

Keine Informationen verfügbar, nicht bestellbar
271 6688179@1417

Antriebswelle
272 6688189@1417 36.15 43.02

Drückstift 4x12 alte Art.nr. 999-05041-203
273 6695521@1417 1.15 1.37

Getriebegehäuse
274 6688043@1417 19.51 23.22

Schraube 5x50 alte Art.nr. 990-11050-501
275 6694910@1417 1.15 1.37

Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01
276 6684662@1417 2.15 2.56

Schraube 5x30/s alte Art.nr. 994-14050-301
277 6695345@1417 1.15 1.37

Spurlager 2035 alte Art.nr. 999-62203-572
278 6695617@1417 16.94 20.16

Rosette f. Getriebewelle
279 6688223@1417 3.30 3.93

Kugellager 6904zz
280 6695584@1417 13.70 16.30

Anschlagring innen C-37 alte Art.nr. 993-51037-00
281 6695297@1417 1.15 1.37

Rosette f. Getriebewelle B
282 6688234@1417 5.11 6.08

Nocke alte Art.nr.820-32203-20 For Europe,aus
283 6693553@1417 1.15 1.37

Bolzenbefestigung alte Art:nr.821-32203-20
284 6693558@1417 1.15 1.37

Unterlegscheibe Cg24ekb Neue Art.nr. 6684611
285 6684611@1417 2.15 2.56

Griff kompl. alte Art.nr. 049-32475-92
291 6686254@1417 144.60 172.07

Ring
292 6695219@1417 1.15 1.37

Plusbolzen 6x18 alte Art.nr. 990-23060-181
293 6695020@1417 1.15 1.37

Kabelklemme
294 6688015@1417 1.15 1.37

Drosselklappen kpl. alte Art.nr.870-32475-90
295 6693695@1417 14.35 17.08

Stopp Schalter alte Art.nr.156-32475-90
296 6687434@1417 9.90 11.78

Stop-knopf Halterung alte Art.nr.640-32465-21
297 6692138@1417 3.30 3.93

Halteknopf Markierung alte Art.nr. 925-33176-20
298 6694589@1417 2.31 2.75

Plusbolzen 6x30 alte Art.nr. 990-23060-301
299 6695022@1417 1.15 1.37

Ring
300 6684639@1417 2.15 2.56

Ring
301 6684822@1417 2.15 2.56

Gashebel Band alte Art.nr.883-32475-20
302 6693808@1417 2.31 2.75

Vierkantmutter alte Art.nr. 991-91060-061
303 6696512@1417 1.04 1.23

Drosselhebel alte Art.nr.880-32475-20
304 6693801@1417 4.95 5.89

Schutzrohr 10x42l alte Art.nr. 164-10042-00
305 6687578@1417 2.31 2.75

Schutzrohr 10x420l alte Art.nr. 164-10042-00
305 6687577@1417 1.15 1.37

Schutzrohr 13x150l alte Art.nr. 164-13015-01
306 6687602@1417 1.15 1.37

Drosselklappen-seil alte Art.nr.885-0725a-80
307 6693927@1417 7.93 9.43

Drosselklappen-seil alte Art.nr.885-0720a-81 Sinc
307 6693926@1417 5.28 6.28

Halteknopf
308 6688366@1417 1.15 1.37

Schraube Rb24e
309 6684913@1417 2.15 2.56

Schraubenschlüssel alte Art.nr.808-20000-20 Till
501 6693479@1417 2.31 2.75

Schraubenschlüssel Combi Box 10x19 plus alte Art.
502 6685997@1417 4.45 5.30

Symbolmarkierung alte Art.nr. 929-0720p-20
601 6694657@1417 1.15 1.37

Symbolmarkierung alte Art.nr. 929-0725c-20
602 6694660@1417 1.05 1.25

Keine Informationen verfügbar, nicht bestellbar
603 6694474@1417

Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
