Hikoki DH14DL Zeichnungen und Teile
Genaue Typennummer:
DH14DL
DH14DL

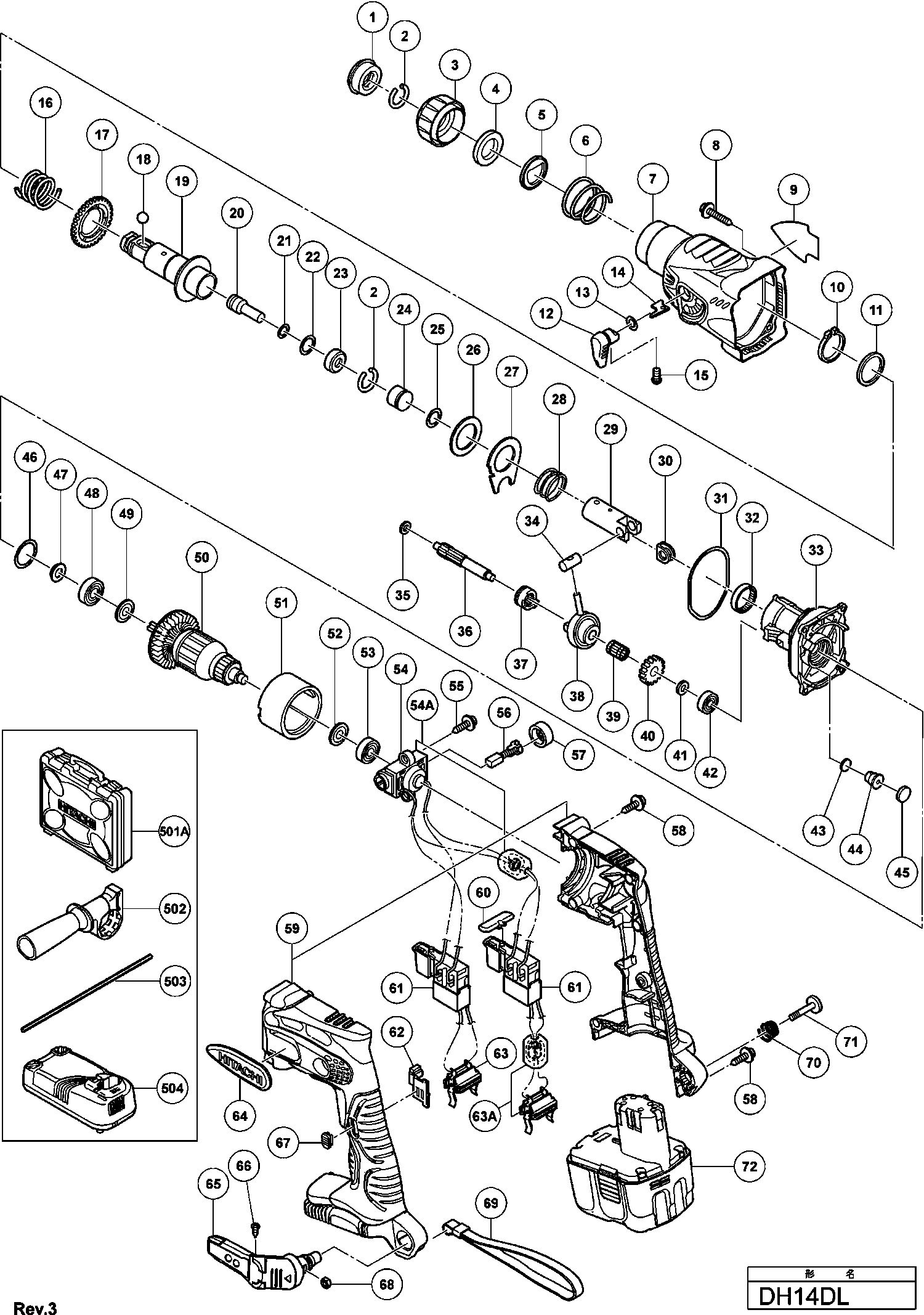

Zeichnungen der HIKOKI DH14DL
Teileliste der HIKOKI DH14DL
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| STOFVOORKAP | ||||
| 1 | 306345 | STOFVOORKAP | € 4.04 | |
| Sicherungsring Dh18vb/dh30pc | ||||
| 2 | 306340 | Sicherungsring Dh18vb/dh30pc | € 1.25 | |
| Kappe | ||||
| 3 | 325597 | Kappe | € 3.06 | |
| Kugelhalter Dh22pg | ||||
| 4 | 327879 | Kugelhalter Dh22pg | € 2.92 | |
| Halteplatte Dh24pc3 | ||||
| 5 | 324526 | Halteplatte Dh24pc3 | € 3.06 | |
| Haltefeder Dh24pb2 | ||||
| 6 | 322812 | Haltefeder Dh24pb2 | € 1.53 | |
| Getriebegehaeuse | ||||
| 7 | 325593 | Getriebegehaeuse | € 62.27 | |
| Schneidschraube D4x30 M.flansch (schwarz) | ||||
| 8 | 305490 | Schneidschraube D4x30 M.flansch (schwarz) | € 0.96 | |
| Federscheibe | ||||
| 10 | 965469 | Federscheibe | € 0.97 | |
| Ring | ||||
| 11 | 944274 | Ring | € 0.97 | |
| Hebel | ||||
| 12 | 325594 | Hebel | € 1.53 | |
| Nicht mehr lieferbar | ||||
| 13 | 872654 | Nicht mehr lieferbar | ||
| Stopper Dh22pg | ||||
| 14 | 327875 | Stopper Dh22pg | € 1.53 | |
| Kopfschraube M4x5 (10st) Except For Ind | ||||
| 15 | 949213 | Kopfschraube M4x5 (10st) Except For Ind | € 0.97 | |
| Feder (a) Dh18vb | ||||
| 16 | 306334 | Feder (a) Dh18vb | € 3.34 | |
| Zweites Zahnrad Dh18vb | ||||
| 17 | 306333 | Zweites Zahnrad Dh18vb | € 17.61 | |
| Stahlkugel D7.0 (10st) | ||||
| 18 | 959156 | Stahlkugel D7.0 (10st) | € 1.53 | |
| Zylinder | ||||
| 19 | 327876 | Zylinder | € 21.18 | |
| Zweithammer Dh22pg | ||||
| 20 | 327877 | Zweithammer Dh22pg | € 1.95 | |
| O-ring (b) Dh15d/dh20dv/dh22vb/vd Dh24pb-vd/dh20p | ||||
| 21 | 301672 | O-ring (b) Dh15d/dh20dv/dh22vb/vd Dh24pb-vd/dh20p | € 0.97 | |
| O-ring (p-15) Dh22pg | ||||
| 22 | 311814 | O-ring (p-15) Dh22pg | € 0.97 | |
| Hammerhalter Dh22pg | ||||
| 23 | 327878 | Hammerhalter Dh22pg | € 1.95 | |
| Anschläger Dh22pg | ||||
| 24 | 325601 | Anschläger Dh22pg | € 4.45 | |
| O-ring (a) Dh18vb | ||||
| 25 | 306326 | O-ring (a) Dh18vb | € 2.78 | |
| Druckunterlegscheibe Dh22pg | ||||
| 26 | 327880 | Druckunterlegscheibe Dh22pg | € 0.97 | |
| Druckplatte Dh22pg | ||||
| 27 | 325588 | Druckplatte Dh22pg | € 3.06 | |
| Feder (b) Dh18vb | ||||
| 28 | 306976 | Feder (b) Dh18vb | € 3.34 | |
| Kolben | ||||
| 29 | 306324 | Kolben | € 13.08 | |
| Ring | ||||
| 30 | 321007 | Ring | € 3.06 | |
| O-ring(id61) Dh14dsl | ||||
| 31 | 325583 | O-ring(id61) Dh14dsl | € 1.53 | |
| Nadellager | ||||
| 32 | 306328 | Nadellager | € 4.45 | |
| Innenabdeckung (d) Dh14dsl Includ.42-45 | ||||
| 33 | 328479 | Innenabdeckung (d) Dh14dsl Includ.42-45 | € 29.99 | |
| Kolbenstift Dh18vb | ||||
| 34 | 306322 | Kolbenstift Dh18vb | € 5.71 | |
| Abstandhalter Dh22pg | ||||
| 35 | 325587 | Abstandhalter Dh22pg | € 1.53 | |
| Zweite Welle Dh22pg | ||||
| 36 | 327871 | Zweite Welle Dh22pg | € 5.43 | |
| Kupplung Dh22pg | ||||
| 37 | 325584 | Kupplung Dh22pg | € 8.35 | |
| Pendel-kugellager Dh22pg | ||||
| 38 | 325585 | Pendel-kugellager Dh22pg | € 25.01 | |
| Nadelkäfig Dh18vb | ||||
| 39 | 306320 | Nadelkäfig Dh18vb | € 4.87 | |
| Erstes Zahnrad Dh22pg | ||||
| 40 | 327872 | Erstes Zahnrad Dh22pg | € 3.90 | |
| Unterlegscheibe | ||||
| 41 | 995634 | Unterlegscheibe | € 0.97 | |
| Kugellager 626 Vvm Cj65v3 | ||||
| 42 | 626VVM | Kugellager 626 Vvm Cj65v3 | € 5.29 | |
| Filzdichtung (a) Dh24pc3 | ||||
| 43 | 324543 | Filzdichtung (a) Dh24pc3 | € 1.53 | |
| Ventil Dh24pc3 | ||||
| 44 | 324545 | Ventil Dh24pc3 | € 1.53 | |
| Filzdichtung (b) Dh24pc3 | ||||
| 45 | 324544 | Filzdichtung (b) Dh24pc3 | € 1.53 | |
| O-ring (s-24) Nv32a/ab/vb13y Vb16y | ||||
| 46 | 878609 | O-ring (s-24) Nv32a/ab/vb13y Vb16y | € 0.97 | |
| Schleuderscheibe Dh18vb | ||||
| 47 | 306312 | Schleuderscheibe Dh18vb | € 1.81 | |
| Kugellager 609ddc | ||||
| 48 | 609DDC | Kugellager 609ddc | € 11.75 | |
| Lagerring | ||||
| 49 | 958915 | Lagerring | € 0.96 | |
| Anker 14.4v | ||||
| 50 | 360808 | Anker 14.4v | € 42.36 | |
| Magnet | ||||
| 51 | 328482 | Magnet | € 15.95 | |
| Unterlegscheibe | ||||
| 52 | 980865 | Unterlegscheibe | € 0.96 | |
| Kugellager 626 Vvm Cj65v3 | ||||
| 53 | 626VVM | Kugellager 626 Vvm Cj65v3 | € 5.29 | |
| Bürstenblock Dh14dsl Except For Europe (till 2.20 | ||||
| 54 | 328486 | Bürstenblock Dh14dsl Except For Europe (till 2.20 | € 11.55 | |
| Koolborstelblok | ||||
| 54A | 334890 | Koolborstelblok | € 13.53 | |
| Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | ||||
| 55 | 305812 | Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | € 0.96 | |
| Kohlebürsten (1 Paar) | ||||
| 56 | 999100 | Kohlebürsten (1 Paar) | € 9.54 | |
| Kohlenkappe C6dd/cr24dv/dv24dv/cg18dal/ Cg18dl | ||||
| 57 | 319847 | Kohlenkappe C6dd/cr24dv/dv24dv/cg18dal/ Cg18dl | € 1.53 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 58 | 301653 | Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | € 0.96 | |
| Gehäuse A+b Dh14dl | ||||
| 59 | 328491 | Gehäuse A+b Dh14dl | € 24.75 | |
| Druckknopf Dv18v | ||||
| 60 | 322853 | Druckknopf Dv18v | € 0.97 | |
| Schalter | ||||
| 61 | 328484 | Schalter | € 29.99 | |
| Bolzen | ||||
| 62 | 328480 | Bolzen | € 1.11 | |
| Batterij Contactpunt | ||||
| 63 | 328490 | Batterij Contactpunt | € 16.33 | |
| Terminal Set | ||||
| 63A | 334881 | Terminal Set | € 15.57 | |
| Haken | ||||
| 65 | 321918 | Haken | € 16.33 | |
| Schraube D2x6 | ||||
| 66 | 321672 | Schraube D2x6 | € 1.53 | |
| Schieber | ||||
| 67 | 326276 | Schieber | € 0.97 | |
| Mutter M5 | ||||
| 68 | 320288 | Mutter M5 | € 1.53 | |
| Halteschlaufedn10dy/ds10dv/wr14dh Ds14/ds18dvb/dv | ||||
| 69 | 306952 | Halteschlaufedn10dy/ds10dv/wr14dh Ds14/ds18dvb/dv | € 3.76 | |
| HAAKVEER | ||||
| 70 | 319926 | HAAKVEER | € 1.53 | |
| Spezial Schraube (a) M5 (wr14dm,ds14d..,ds18d..,w | ||||
| 71 | 320881 | Spezial Schraube (a) M5 (wr14dm,ds14d..,ds18d..,w | € 1.53 | |
| Nicht mehr lieferbar | ||||
| 72 | 326823 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 72 | 326824 | Nicht mehr lieferbar | ||
| KUNSTSTOF KOFFER | ||||
| 501A | 337088 | KUNSTSTOF KOFFER | € 41.60 | |
| ZIJHANDGREEP | ||||
| 502 | 324548 | ZIJHANDGREEP | € 19.52 | |
| DIEPTEAANSLAG | ||||
| 503 | 303709 | DIEPTEAANSLAG | € 1.25 | |
| Nicht mehr lieferbar | ||||
| 601 | 303332 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 602 | 303334 | Nicht mehr lieferbar | ||
| RUBBER STOFKAPJE VOOR 303332 | ||||
| 603 | 303335 | RUBBER STOFKAPJE VOOR 303332 | € 7.66 | |
| Nicht mehr lieferbar | ||||
| 604 | 321825 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 605 | 303623 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 606 | 321814 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 607 | 995344 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 608 | 987576 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 609 | 321813 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 610 | 303334 | Nicht mehr lieferbar | ||
| STOFVANGER VOOR OVER DE BOOR | ||||
| 611 | 971787 | STOFVANGER VOOR OVER DE BOOR | € 5.43 | |
| DIEPTEAANSLAG | ||||
| 612 | 931844 | DIEPTEAANSLAG | € 2.37 | |
| Nicht mehr lieferbar | ||||
| 613 | 971511Z | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 614 | 971512Z | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 615 | 971794 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 616 | 971795 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 617 | 971796 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 618 | 971797 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 619 | 971798 | Nicht mehr lieferbar | ||
| ANCHOR SETTING ADAPTER B W1/4" MANUAL | ||||
| 620 | 971799 | ANCHOR SETTING ADAPTER B W1/4" MANUAL | € 21.05 | |
| ANCHOR SETTING ADAPTER B W5/16" MANUAL | ||||
| 621 | 971800 | ANCHOR SETTING ADAPTER B W5/16" MANUAL | € 21.05 | |
| Nicht mehr lieferbar | ||||
| 622 | 971801 | Nicht mehr lieferbar | ||
| ANCHOR SETTING ADAPTER B W1/2" MANUAL | ||||
| 623 | 971802 | ANCHOR SETTING ADAPTER B W1/2" MANUAL | € 23.61 | |
| ANCHOR SETTING ADAPTER B W5/8" MANUAL | ||||
| 624 | 971803 | ANCHOR SETTING ADAPTER B W5/8" MANUAL | € 27.31 | |
| UITDRIJFSPIE VOOR KONUS A EN B | ||||
| 625 | 944477 | UITDRIJFSPIE VOOR KONUS A EN B | € 7.24 | |
| ADAPTER SDS NAAR MORSE KONUS NR.1 | ||||
| 626 | 303617 | ADAPTER SDS NAAR MORSE KONUS NR.1 | € 45.30 | |
| ADAPTER KONUS A (SDS-PLUS) | ||||
| 627 | 303619 | ADAPTER KONUS A (SDS-PLUS) | € 44.79 | |
| Nicht mehr lieferbar | ||||
| 628 | 303620 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 629 | 303624 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 630 | 302976 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 631 | 302975 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 632 | 303621 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 633 | 302974 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 634 | 302979 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 635 | 302978 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 636 | 303622 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 637 | 302977 | Nicht mehr lieferbar | ||
| CHEMISCHE ANKER ADAPTER (SDS-PLUS) 12.7MMX90L | ||||
| 638 | 303044 | CHEMISCHE ANKER ADAPTER (SDS-PLUS) 12.7MMX90L | € 48.74 | |
| STOFVANGER | ||||
| 639 | 306885 | STOFVANGER | € 35.73 | |
| Socket Adaptor (b) | ||||
| 640 | 306910 | Socket Adaptor (b) | € 4.18 | |
| Nicht mehr lieferbar | ||||
| 641 | 944460 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 642 | 944461 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 643 | 993038 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 645 | 944500 | Nicht mehr lieferbar | ||
| Vet (tube 30 Gram) | ||||
| 646 | 981840 | Vet (tube 30 Gram) | € 7.80 | |
| Vet Tube 70 Gram | ||||
| 647 | 308471 | Vet Tube 70 Gram | € 11.83 | |
| Vet (pot 500 Gram) | ||||
| 648 | 980927 | Vet (pot 500 Gram) | € 67.76 | |
| Nicht mehr lieferbar | ||||
| 649 | 303046 | Nicht mehr lieferbar | ||
| VET(MOLUB-ALLOY NO.777-1) 75G | ||||
| 650 | 325149 | VET(MOLUB-ALLOY NO.777-1) 75G | € 20.80 | |
